本實用新型涉及紙張裁剪裝置技術領域，更具體地說，它涉及一種可調節式91香蕉在线视频。

背景技術：

91香蕉在线视频是一種將寬幅紙張、雲母帶或薄膜分切成多條窄幅大香蕉三级电影的機械設備，常用於造紙機械、電線電纜雲母帶及印刷包裝機械。91香蕉在线视频主要的運用於:雲母帶、紙張、絕緣大香蕉三级电影及薄膜分切、特別適宜於窄帶(絕緣大香蕉三级电影、雲母帶、薄膜等等)的分切。

公告號為CN201760911U的中國專利公開了一種91香蕉在线视频，該91香蕉在线视频包括放卷裝置、輥裝置、分切裝置、收卷裝置、動力裝置和控製裝置，控製裝置與各裝置電性連接。

該實用新型運轉過程中采用了光電跟蹤器實現了在生產過程中的在線檢測、收集數據的功能，同時針對不同大香蕉三级电影，分切時可選用氣刀或者刀片進行分切；而該方案在實際切割過程中，由於刀具之間的刀縫是固定的，無法適用於對不同寬度紙帶切割的作用。

技術實現要素：

針對現有技術存在的不足，本實用新型的目的在於提供一種可調節式91香蕉在线视频，具有提高其91香蕉在线视频適用於切割不同寬度紙帶的作用。

為實現上述目的，本實用新型提供了如下技術方案：

一種可調節式91香蕉在线视频，包括機架、設置於機架上的用於剪切紙帶卷的分切裝置以及分別設置於分切裝置兩端用於放置紙帶卷的放卷裝置和用於收卷剪切後紙帶的收卷裝置，所述分切裝置包括分別轉動設置於機架上的上刀輥、設置於上刀輥下方的底刀輥、多個均滑動設置於上刀輥上的安裝座、一一對應設置於安裝上的切刀、多個均滑動設置於底刀輥上的圓環、設置於安裝座與上刀輥之間用於將安裝座鎖緊於上刀輥上的第一鎖緊組件以及設置於圓環與底刀輥之間用於將圓環鎖緊於底刀輥上的第二鎖緊組件，在所述圓環上一一對應設置供所述切刀工作的刀槽。

如此設置，將帶有切刀的安裝座設置於上刀輥上時，通過第一鎖緊組件將安裝座鎖緊於上刀輥上，在底刀輥上設有多個可滑動在底刀輥上的圓環，通過圓環之間的間距形成可供上刀輥切刀工作的刀槽，且該圓環通過第二鎖緊組件鎖緊於底刀輥上；在需要調整切刀之間的距離時，通過解開第一鎖緊組件達到安裝座可以自由於上刀輥上滑動的效果，同時通過解開第二鎖緊組件調整底刀輥上各個圓環的距離，使得刀槽與切刀一一對應，當滑動到所需要的距離時，通過鎖緊第一鎖緊組件達到將安裝座固定於上刀輥的效果，鎖緊第二鎖緊組件達到將圓環固定與底刀輥的效果，從而能夠實現變換切割不同寬度的紙帶。

進一步設置：所述第一鎖緊組件包括呈T形狀設置的滑動件以及螺紋轉動設置於滑動件上的第一螺栓，在所述上刀輥沿其軸向方向開設有供所述滑動件滑動的滑動槽，所述第一螺栓穿設於所述安裝座，且鎖緊時所述滑動件與滑動槽的槽壁抵觸。

如此設置，將滑動件置於滑動槽時能夠自由滑動，通過第一螺栓將滑動件與安裝座進行連接，當需要鎖緊時通過轉動第一螺栓，將滑動件與滑動槽槽壁抵觸，達到固定安裝座於上刀輥上的效果，在需要調整安裝座之間的距離時，通過解開第一螺栓鬆動滑動件，從而能夠使得滑動件能夠在滑動槽內移動，達到調整切刀之間的距離的效果。

進一步設置：所述安裝座上設有供第一螺栓穿設的穿孔，所述穿孔設有可卡住第一螺栓上螺帽的第一基麵，且鎖緊時所述第一螺栓的螺帽與第一基麵抵觸。

如此設置，當第一螺栓與安裝座穿設時，通過第一基麵將第一螺栓上的螺帽卡住，從而使得螺栓不會隨意鬆動，且不會從穿孔掉落，方便操作。

進一步設置：所述第二鎖緊組件包括呈T形狀設置的限位件以及螺紋轉動設置於限位件上的第二螺栓，在所述底刀輥沿其軸向方向設置有供所述限位件滑動的限位槽，所述第二螺栓穿設於所述圓環，且鎖緊時所述限位件與限位槽的槽壁抵觸。

如此設置，將底刀輥開設一個限位槽，當圓環需要在底刀輥上滑動時，通過限位件在限位槽進行滑動從而帶動圓環的滑動，圓環與限位件之間通過第二螺栓進行螺紋轉動連接，即可通過轉動第二螺栓達到調整限位件與限位槽之間的鬆緊程度，達到進行調整圓環的位置的目的，從而能夠使得刀槽與上刀輥切刀相配合工作。

進一步設置：所述圓環上設有供第二螺栓穿設的鎖孔，所述鎖孔設有可卡住第二螺栓上螺帽的第二基麵，且鎖緊時所述第二螺栓的螺帽與第二基麵抵觸。

如此設置，當第二螺栓與圓環穿設時，通過第二基麵將第二螺栓的螺帽卡住，從而使得螺栓不會隨意鬆動，且不會從鎖孔掉落，方便操作。

進一步設置：所述上刀輥與底刀輥的圓周表麵均設有供調節式精準定位的刻度尺。

如此設置，在需要調整切刀以及圓環的間距時，通過刻度尺能夠更加準確的定位於所需要切割紙帶的寬度，便於操作。

進一步設置：所述上刀輥與底刀輥的一端均設置有用於聯動上刀輥與底刀輥處於機架上轉動的齒輪，且其中一所述齒輪連接有電機，所述電機與機架固定連接。

如此設置，當上刀輥進行工作時，其中一所述齒輪連接電機帶動齒輪轉動，通過齒輪之間的聯動效果，帶動另一個齒輪進行轉動，從而能夠實現上刀輥與底刀輥的轉速相同，達到更好的切割效果。

進一步設置：在所述機架底端設置有用於收集切割後紙帶肥料的收料框，且在所述收料框上設有鼓風機。

如此設置，在91香蕉在线视频工作時，切割的紙帶會產生廢料，通過機架底端的收料框將廢料集中收集，不顯得雜亂，在收料框處設有鼓風機，可以將廢料紙帶抽入收料框進行收集，從而達到集中收集的效果，便於操作。

進一步設置：所述收卷裝置與分切裝置之間設有張力輥。

如此設置，在91香蕉在线视频工作過程中，紙帶通過分切裝置後得到所需要的紙帶，通過張力輥進行過渡，能夠更好的進行收卷。

進一步設置：所述收卷裝置包括分別轉動設置於機架上的上收卷輥與設置於上收卷輥下方的下收卷輥。

如此設置，在進行收卷時，可將切割後的紙帶分給上收卷輥與下收卷輥，達到有序收集的效果。

通過采用上述技術方案，本實用新型相對現有技術相比：通過在分切裝置的上刀輥上設置第一鎖緊組件，用於將安裝有切刀的安裝座固定於上刀輥，通過在分切裝置的底刀輥上設置第二鎖緊組件，用於將圓環固定於底刀輥；當第一鎖緊組件與第二鎖緊組件處於鬆動狀態時，安裝座可在上刀輥上進行滑動，圓環可在底刀輥上進行滑動，當滑動到所需要的切割寬度時，通過將第一鎖緊組件與第二鎖緊組件鎖緊，達到將安裝座固定於上刀輥、圓環固定於底刀輥上的效果，從而實現調節切割寬度。

附圖說明

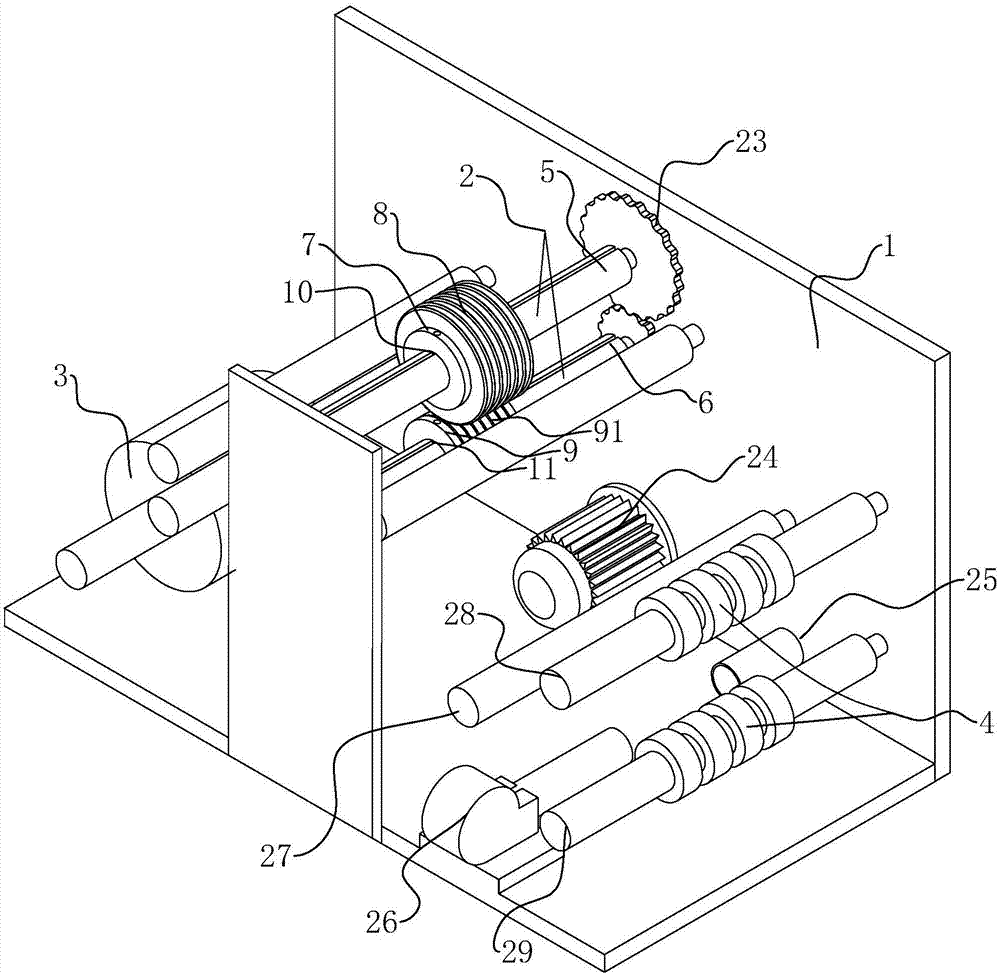

圖1為可調節式91香蕉在线视频結構示意圖；

圖2為91香蕉在线视频上分切裝置的上刀輥的剖視圖；

圖3為91香蕉在线视频上分切裝置的底刀輥的剖視圖；

圖4為91香蕉在线视频上分切裝置處的結構示意圖。

圖中：1、機架；2、分切裝置；3、放卷裝置；4、收卷裝置；5、上刀輥；6、底刀輥；7、安裝座；8、切刀；9、圓環；91、刀槽；10、第一鎖緊組件；11、第二鎖緊組件；12、滑動件；13、滑動槽；14、第一螺栓；15、限位件；16、限位槽；17、第二螺栓；18、穿孔；19、第一基麵；20、鎖孔；21、第二基麵；22、刻度尺；23、齒輪；24、電機；25、收料框；26、鼓風機；27、張力輥；28、上收卷輥；29、下收卷輥。

具體實施方式

參照圖1至圖4對可調節式91香蕉在线视频做進一步說明。

一種可調節式91香蕉在线视频，如圖1所示，包括機架1、設置於機架1上用於剪切紙帶卷的分切裝置2以及分別設置於分切裝置2兩端用於放置紙帶卷的放卷裝置3和用於收卷剪切後紙帶的收卷裝置4。

如圖1所示，其中，分切裝置2包括分別轉動設置於機架1上的上刀輥5、設置於上刀輥5下方的底刀輥6、多個均滑動設置於上刀輥5上的安裝座7、一一對應設置於安裝座7上的切刀8、多個均滑動設置於底刀輥6上的圓環9、設置於安裝座7與上刀輥5之間用於將安裝座7鎖緊於上刀輥5上的第一鎖緊組件10以及設置於圓環9與底刀輥6之間用於將圓環9鎖緊於底刀輥6上的第二鎖緊組件11，在所述圓環9上一一對應設置供所述切刀8工作的刀槽91。

如圖2所示，第一鎖緊組件10包括呈T形狀設置的滑動件12以及螺紋轉動設置於滑動件12上的第一螺栓14；在上刀輥5沿其軸向方向開設有供滑動件12滑動的滑動槽13；在安裝座7開設有供第一螺栓14穿設的穿孔18，穿孔18設有可卡住第一螺栓14上螺帽的第一基麵19，第一螺栓14穿設於安裝座7，且鎖緊時滑動件12與滑動槽13的槽壁抵觸，第一螺栓14的螺帽與第一基麵19抵觸。

如圖3所示，第二鎖緊組件11包括呈T形狀設置的限位件15以及螺紋轉動設置於限位件15上的第二螺栓17，在底刀輥6沿其軸向方向設置有供限位件15滑動的限位槽16，在圓環9上開設有供第二螺栓17穿設的鎖孔20，鎖孔20設有可卡住第二螺栓17上螺帽的第二基麵21，第二螺栓17穿設於圓環9，且鎖緊時限位件15與限位槽16的槽壁抵觸，第二螺栓17的螺帽與第二基麵21抵觸。

如圖1和圖4所示，在上刀輥5與底刀輥6的圓周表麵均設有供調節時精準定位的刻度尺22，且上刀輥5與底刀輥6均設置有用於聯動上刀輥5與底刀輥6處於機架1上轉動的齒輪23，其中一所述齒輪23與電機24連接，該電機24固定連接在機架1上。

如圖1所示，收卷裝置4包括上收卷輥28與下收卷輥29，且分切裝置2與收卷裝置4之間設有張力輥27；分切裝置2與收卷裝置4下方設有回收廢料的收料框25，收料框25的一端設有一個鼓風機26，鼓風機26固定與機架1上；收料框25的另一端為穿過機架1的收回孔，廢料通過鼓風機26的風力吹入收回孔，從而進入收料框25中。

工作原理：當需要切割一定寬度的紙帶時，通過解開第一鎖緊組件10將安裝座7滑動於上刀輥5上，以達到調節相鄰切刀8之間的切割距離，當滑到所需要的位置時，通過調節第一鎖緊組件10上的第一螺栓14，將滑動件12與滑動槽13抵觸，第一螺栓14的螺帽與第一基麵19抵觸，從而將安裝座7固定在上刀輥5上；同時，調節底刀輥6上的第二鎖緊組件11，滑動底刀輥6上的圓環9，使得圓環9之間形成的刀槽91與上刀輥5的切刀8一一對應，當圓環9滑動到所需要的位置後，鎖緊第二鎖緊組件11，通過將第二螺栓17鎖緊，使得限位件15與限位槽16抵觸，第二螺栓17的螺帽與第二基麵21抵觸，達到將圓環9固定於底刀輥6上的效果；切割時通過鼓風機26將紙帶的邊線進行鼓風，將其吹送至收料框25內；切割後的紙袋紙帶通過收卷裝置4中的上收卷輥28以及下收卷輥29達到收卷的作用；最終實現調節切割所需要的紙帶的寬度，適用於切割不同所需寬度的紙帶。

以上所述僅是本實用新型的優選實施方式，本實用新型的保護範圍並不僅局限於上述實施例，凡屬於本實用新型思路下的技術方案均屬於本實用新型的保護範圍。應當指出，對於本技術領域的普通技術人員來說，在不脫離本實用新型原理前提下的若幹改進和潤飾，這些改進和潤飾也應視為本實用新型的保護範圍。

技術特征：

1.一種可調節式91香蕉在线视频，包括機架（1）、設置於機架（1）上用於剪切紙帶卷的分切裝置（2）以及分別設置於分切裝置（2）兩端用於放置紙帶卷的放卷裝置（3）和用於收卷剪切後紙帶的收卷裝置（4），其特征在於：所述分切裝置（2）包括分別轉動設置於機架（1）上的上刀輥（5）、設置於上刀輥（5）下方的底刀輥（6）、多個均滑動設置於上刀輥（5）上的安裝座（7）、一一對應設置於安裝座（7）上的切刀（8）、多個均滑動設置於底刀輥（6）上的圓環（9）、設置於安裝座（7）與上刀輥（5）之間用於將安裝座（7）鎖緊於上刀輥（5）上的第一鎖緊組件（10）以及設置於圓環（9）與底刀輥（6）之間用於將圓環（9）鎖緊於底刀輥（6）上的第二鎖緊組件（11），在所述圓環（9）上一一對應設置供所述切刀（8）工作的刀槽（91）。

2.根據權利要求1所述的一種可調節式91香蕉在线视频，其特征在於：所述第一鎖緊組件（10）包括呈T形狀設置的滑動件（12）以及螺紋轉動設置於滑動件（12）上的第一螺栓（14），在所述上刀輥（5）沿其軸向方向開設有供所述滑動件（12）滑動的滑動槽（13），所述第一螺栓（14）穿設於所述安裝座（7），且鎖緊時所述滑動件（12）與滑動槽（13）的槽壁抵觸。

3.根據權利要求2所述的一種可調節式91香蕉在线视频，其特征在於：所述安裝座（7）上設有供第一螺栓（14）穿設的穿孔（18），所述穿孔（18）設有可卡住第一螺栓（14）上螺帽的第一基麵（19），且鎖緊時所述第一螺栓（14）的螺帽與第一基麵（19）抵觸。

4.根據權利要求1所述的一種可調節式91香蕉在线视频，其特征在於：所述第二鎖緊組件（11）包括呈T形狀設置的限位件（15）以及螺紋轉動設置於限位件（15）上的第二螺栓（17），在所述底刀輥（6）沿其軸向方向設置有供所述限位件（15）滑動的限位槽（16），所述第二螺栓（17）穿設於所述圓環（9），且鎖緊時所述限位件（15）與限位槽（16）的槽壁抵觸。

5.根據權利要求4所述的一種可調節式91香蕉在线视频，其特征在於：所述圓環（9）上設有供第二螺栓（17）穿設的鎖孔（20），所述鎖孔（20）設有可卡住第二螺栓（17）上螺帽的第二基麵（21），且鎖緊時所述第二螺栓（17）的螺帽與第二基麵（21）抵觸。

6.根據權利要求1所述的一種可調節式91香蕉在线视频，其特征在於：所述上刀輥（5）與底刀輥（6）的圓周表麵均設有供調節時精準定位的刻度尺（22）。

7.根據權利要求1所述的一種可調節式91香蕉在线视频，其特征在於：所述上刀輥（5）與底刀輥（6）的一端均設置有用於聯動上刀輥（5）與底刀輥（6）處於機架（1）上轉動的齒輪（23），且其中一所述齒輪（23）連接有電機（24），所述電機（24）與機架（1）固定連接。

8.根據權利要求1所述的一種可調節式91香蕉在线视频，其特征在於：在所述機架（1）底端設置有用於收集切割後紙帶廢料的收料框（25），且在所述收料框（25）上設有鼓風機（26）。

9.根據權利要求1所述的一種可調節式91香蕉在线视频，其特征在於：所述收卷裝置（4）與分切裝置（2）之間設有張力輥（27）。

10.根據權利要求1所述的一種可調節式91香蕉在线视频，其特征在於：所述收卷裝置（4）包括分別轉動設置於機架（1）上的上收卷輥（28）與設置於上收卷輥（28）下方的下收卷輥（29）。

技術總結

本實用新型公開了一種可調節式91香蕉在线视频，包括機架、分切裝置、放卷裝置和收卷裝置，分切裝置包括分別轉動設置於機架上的上刀輥、設置於上刀輥下方的底刀輥、多個均滑動設置於上刀輥上的安裝座、一一對應設置於安裝座上的切刀、多個均滑動設置於底刀輥上的圓環、設置於安裝座與上刀輥之間用於將安裝座鎖緊於上刀輥上的第一鎖緊組件以及設置於圓環與底刀輥之間用於將圓環鎖緊於底刀輥上的第二鎖緊組件，在圓環上一一對應設置供所述切刀工作的刀槽；通過調節第一鎖緊組件以及第二鎖緊組件達到能讓安裝座在上刀輥滑動、圓環在底刀輥滑動的效果，進而達到調節切刀片之間的距離來配合所要工作的大香蕉三级电影預定需求的寬度，提高了生產效率和切割準確率。

技術研發人員：何乾彬

受保護的技術使用者：廈門市三升標飾印刷有限公司

技術研發日：2017.12.02

技術公布日：2018.06.08
