本實用新型涉及印刷包裝機械技術領域，具體涉及一種高速91香蕉在线视频的快速對刀機構。

背景技術：

91香蕉在线视频被廣泛應用於印刷及包裝領域。現有技術的91香蕉在线视频對刀機構，包括上刀和下刀，對刀工作時需要上下刀作徑向相互靠近動作及上刀的軸向靠近動作，上下刀的徑向相互靠近動作及上刀的軸向靠近動作要獨立操作完成，另外上下刀固緊動作時需要通過螺釘予以手動擰緊，工作效率低，工人勞動強度大。

技術實現要素：

鑒於背景技術的不足，本實用新型所要解決的技術問題是提供一種可實現快速對刀及上下刀固緊，提高工作效率，減輕工人勞動強度的91香蕉在线视频快速對刀機構。

為實現上述目的，本實用新型提供了如下技術方案：

91香蕉在线视频快速對刀機構，包括分條支架和上下刀軸，上刀軸上安裝上刀，下刀軸上安裝下刀，其特征在於：上刀軸的軸兩端由斜向滑塊進行轉動支承，斜向滑塊在分條支架上作斜向滑動設置，斜向滑塊的斜向滑動由斜向氣缸進行推動，下刀軸的軸兩端由軸承座進行轉動支承，軸承座在分條支架上固定安裝。

所述斜向滑塊的表麵設有與上刀軸軸線之間呈30度夾角的斜向滑槽，所述分條支架上固定安裝導向銷，斜向滑槽由導向銷進行滑動導向。

上下刀軸的外圓表麵設有若幹圓周布設的長槽，長槽內安裝條形氣囊，上下刀軸的中間設有通孔，通孔內裝有通氣管，通氣管在上下刀軸的軸端位置設有進氣口，通氣管設有連接管接通條形氣囊。

上述技術方案的91香蕉在线视频快速對刀機構，可實現快速對刀及上下刀固緊動作，具體工作原理是：1.對刀工作時，由斜向氣缸推動斜向滑塊作斜向滑動，於是上刀軸也作斜向動作，帶動上刀在徑向方向靠近下刀的同時軸向方向也靠近下刀，使上刀與下刀之間的徑向靠近與軸向靠近動作同步完成，進而實現快速對刀動作。2.上下刀固緊工作時，隻要進氣管進氣就可使條形氣囊鼓起，條形氣囊即可從上下刀軸的外圓表麵鼓出，對上下刀的內孔進行脹緊，進而快速完成上下刀的固緊動作；當進氣管排氣，條形氣囊即失去對上下刀內孔的脹緊，上下刀即被鬆開。

附圖說明

本實用新型有如下附圖：

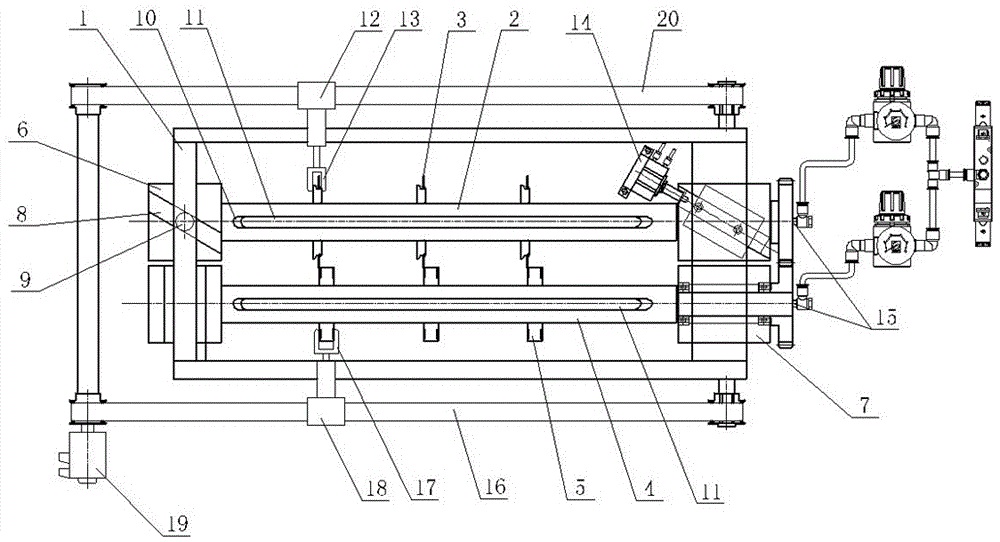

圖1為本實用新型的結構示意圖。

具體實施方式

如圖所示，本實用新型的91香蕉在线视频快速對刀機構，包括分條支架1、上下刀軸和自動調刀部件，上刀軸2上安裝上刀3，下刀軸4上安裝下刀5，上下刀軸的外圓表麵分別設有三個圓周布設的長槽10，長槽10內安裝條形氣囊11，上下刀軸的中間設有通孔，通孔內裝有通氣管，通氣管在上下刀軸的軸端位置設有進氣口15，通氣管設有連接管接通條形氣囊11；上刀軸2的軸兩端由斜向滑塊6進行轉動支承，斜向滑塊6在分條支架1上作斜向滑動設置，斜向滑塊6的表麵設有與上刀軸2軸線之間呈30度夾角的斜向滑槽8，所述分條支架1上固定安裝導向銷9，斜向滑槽8由導向銷9進行滑動導向，斜向滑塊6的斜向滑動由斜向氣缸14進行推動，下刀軸4的軸兩端由軸承座7進行轉動支承，軸承座7在分條支架1上固定安裝。所述自動調刀部件包括上下推塊，上推塊12設有從兩側抱住上刀3的上叉體13，下推塊18設有從兩側抱住下刀5的下叉體17，上推塊12與上同步帶20連接，下推塊18與下同步帶16連接，上同步帶20、下同步帶16由同一伺服電機19進行驅動。

技術特征：

1.91香蕉在线视频快速對刀機構，包括分條支架和上下刀軸，上刀軸上安裝上刀，下刀軸上安裝下刀，其特征在於：上刀軸的軸兩端由斜向滑塊進行轉動支承，斜向滑塊在分條支架上作斜向滑動設置，斜向滑塊的斜向滑動由斜向氣缸進行推動，下刀軸的軸兩端由軸承座進行轉動支承，軸承座在分條支架上固定安裝。

2.如權利要求1所述的91香蕉在线视频快速對刀機構，其特征在於：所述斜向滑塊的表麵設有與上刀軸軸線之間呈30度夾角的斜向滑槽，所述分條支架上固定安裝導向銷，斜向滑槽由導向銷進行滑動導向。

3.如權利要求1所述的91香蕉在线视频快速對刀機構，其特征在於：上下刀軸的外圓表麵設有若幹圓周布設的長槽，長槽內安裝條形氣囊，上下刀軸的中間設有通孔，通孔內裝有通氣管，通氣管在上下刀軸的軸端位置設有進氣口，通氣管設有連接管接通條形氣囊。

技術總結

本實用新型公開了91香蕉在线视频快速對刀機構，包括分條支架和上下刀軸，上刀軸上安裝上刀，下刀軸上安裝下刀，其特征在於：上刀軸的軸兩端由斜向滑塊進行轉動支承，斜向滑塊在分條支架上作斜向滑動設置，斜向滑塊的斜向滑動由斜向氣缸進行推動，下刀軸的軸兩端由軸承座進行轉動支承，軸承座在分條支架上固定安裝。本實用新型可實現快速對刀及上下刀固緊動作，提高工作效率，減輕工人勞動強度。
