本實用新型涉及紙管加工技術領域，尤其涉及一種高精度紙管91香蕉在线视频。

背景技術：

紙管是紙用紙張加工成的管狀的物體，大多紙管為螺旋紙管和無縫紙管，紙管在生產時，需要使用到91香蕉在线视频對紙管進行分切。

然而傳統的紙管91香蕉在线视频分切精度低，紙管長度調節不便。

因此，有必要提供一種新的高精度紙管91香蕉在线视频解決上述技術問題。

技術實現要素：

本實用新型解決的技術問題是提供一種使用方便、精度高，便於調節的高精度紙管91香蕉在线视频。

為解決上述技術問題，本實用新型提供的高精度紙管91香蕉在线视频包括：四個支撐杆；安裝板，所述安裝板固定安裝在四個所述支撐杆的頂端；安裝槽，所述安裝槽開設在所述安裝板的頂部；螺紋杆，所述螺紋杆轉動安裝在所述安裝槽內，且所述螺紋杆的一端延伸至安裝槽外；安裝塊，所述安裝塊螺紋安裝在所述螺紋杆上；擋板，所述擋板固定安裝在所述安裝塊的頂部；第一固定管，所述第一固定管固定安裝在所述擋板上；支架，所述支架固定安裝在所述安裝板的頂部；液壓缸，所述液壓缸固定安裝在所述支架上；固定杆，所述固定杆固定安裝在所述液壓缸的輸出軸上；切割刀，所述切割刀固定安裝在所述固定杆的底端；第二固定管，所述第二固定管固定安裝在所述安裝板的頂部，且第二固定管與第一固定管相對應；刻度尺，所述刻度尺固定安裝在所述安裝板的頂部。

優選的，所述安裝槽靠近支架的一側內壁上開設有轉動槽，所述螺紋杆上固定套設有第一軸承，所述第一軸承的外圈與轉動槽的內壁固定連接。

優選的，所述安裝槽遠離支架的一側內壁上開設有轉動孔，所述螺紋杆上固定套設有第二軸承，所述第二軸承的外圈與轉動孔的內壁固定連接。

優選的，所述安裝塊上開設有螺紋孔，所述螺紋孔的內壁與螺紋杆螺紋連接。

優選的，所述螺紋杆遠離支架的一端固定安裝有把手。

優選的，所述安裝槽的底部內壁上開設有限位槽，所述安裝塊的底部固定安裝有限位塊，所述限位塊與限位槽的內壁滑動連接。

與相關技術相比較，本實用新型提供的高精度紙管91香蕉在线视频具有如下有益效果：

本實用新型提供一種高精度紙管91香蕉在线视频，所述安裝板固定安裝在四個所述支撐杆的頂端，所述安裝槽開設在所述安裝板的頂部，所述螺紋杆轉動安裝在所述安裝槽內，且所述螺紋杆的一端延伸至安裝槽外，所述安裝塊螺紋安裝在所述螺紋杆上，所述擋板固定安裝在所述安裝塊的頂部，方便調節切割紙管的長度，所述第一固定管固定安裝在所述擋板上，所述第二固定管固定安裝在所述安裝板的頂部，且第二固定管與第一固定管相對應，可以對紙管進行固定，防止切割過程中紙管滾動，所述刻度尺固定安裝在所述安裝板的頂部，提高切割精度，所述液壓缸固定安裝在所述支架上，述固定杆固定安裝在所述液壓缸的輸出軸上，所述切割刀固定安裝在所述固定杆的底端，可以對紙管進行分切。

附圖說明

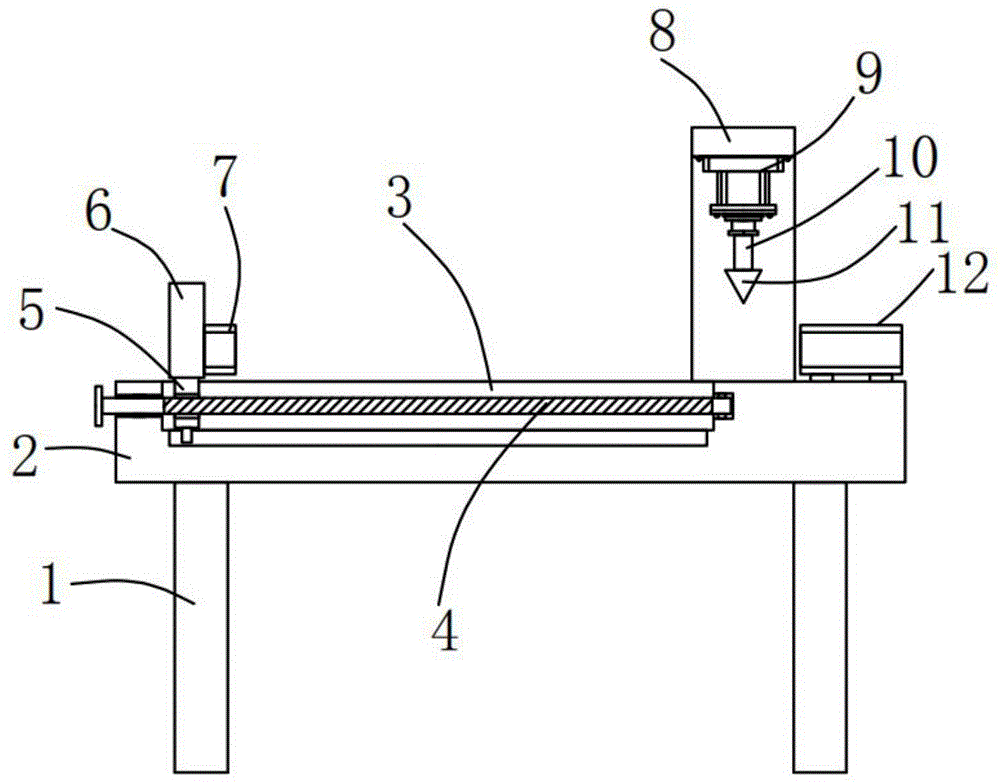

圖1為本實用新型提供的高精度紙管91香蕉在线视频的一種較佳實施例的結構示意圖；

圖2為圖1所示的俯視結構示意圖。

圖中標號：1、支撐杆，2、安裝板，3、安裝槽，4、螺紋杆，5、安裝塊，6、擋板，7、第一固定管，8、支架，9、液壓缸，10、固定杆，11、切割刀，12、第二固定管，13、刻度尺。

具體實施方式

下麵結合附圖和實施方式對本實用新型作進一步說明。

請結合參閱圖1、圖2，其中，圖1為本實用新型提供的高精度紙管91香蕉在线视频的一種較佳實施例的結構示意圖；圖2為圖1所示的俯視結構示意圖。高精度紙管91香蕉在线视频包括：四個支撐杆1；安裝板2，所述安裝板2固定安裝在四個所述支撐杆1的頂端；安裝槽3，所述安裝槽3開設在所述安裝板2的頂部；螺紋杆4，所述螺紋杆4轉動安裝在所述安裝槽3內，且所述螺紋杆4的一端延伸至安裝槽3外；安裝塊5，所述安裝塊5螺紋安裝在所述螺紋杆4上；擋板6，所述擋板6固定安裝在所述安裝塊5的頂部；第一固定管7，所述第一固定管7固定安裝在所述擋板6上；支架8，所述支架8固定安裝在所述安裝板2的頂部；液壓缸9，所述液壓缸9固定安裝在所述支架8上；固定杆10，所述固定杆10固定安裝在所述液壓缸9的輸出軸上；切割刀11，所述切割刀11固定安裝在所述固定杆10的底端；第二固定管12，所述第二固定管12固定安裝在所述安裝板2的頂部，且第二固定管12與第一固定管7相對應；刻度尺13，所述刻度尺13固定安裝在所述安裝板2的頂部。

所述安裝槽3靠近支架8的一側內壁上開設有轉動槽，所述螺紋杆4上固定套設有第一軸承，所述第一軸承的外圈與轉動槽的內壁固定連接。

所述安裝槽3遠離支架8的一側內壁上開設有轉動孔，所述螺紋杆4上固定套設有第二軸承，所述第二軸承的外圈與轉動孔的內壁固定連接。

所述安裝塊5上開設有螺紋孔，所述螺紋孔的內壁與螺紋杆4螺紋連接。

所述螺紋杆4遠離支架8的一端固定安裝有把手。

所述安裝槽3的底部內壁上開設有限位槽，所述安裝塊5的底部固定安裝有限位塊，所述限位塊與限位槽的內壁滑動連接。

本實用新型提供的高精度紙管91香蕉在线视频的工作原理如下：

使用時，轉動把手，把手帶動螺紋杆4轉動，螺紋杆4帶動安裝塊5在安裝槽3內運動，安裝塊5帶動擋板6運動，通過刻度尺13可以調節紙管的分切長度，將紙管穿過第二固定管12，使紙管的一端插入第一固定管7內，啟動液壓缸9，液壓缸9帶動固定杆10向下運動，固定杆10帶動切割刀11向下運動，通過切割刀11可以對紙管進行分切。

與相關技術相比較，本實用新型提供的高精度紙管91香蕉在线视频具有如下有益效果：

本實用新型提供一種高精度紙管91香蕉在线视频，所述安裝板2固定安裝在四個所述支撐杆1的頂端，所述安裝槽3開設在所述安裝板2的頂部，所述螺紋杆4轉動安裝在所述安裝槽3內，且所述螺紋杆4的一端延伸至安裝槽3外，所述安裝塊5螺紋安裝在所述螺紋杆4上，所述擋板6固定安裝在所述安裝塊5的頂部，方便調節切割紙管的長度，所述第一固定管7固定安裝在所述擋板6上，所述第二固定管12固定安裝在所述安裝板2的頂部，且第二固定管12與第一固定管7相對應，可以對紙管進行固定，防止切割過程中紙管滾動，所述刻度尺13固定安裝在所述安裝板2的頂部，提高切割精度，所述液壓缸9固定安裝在所述支架8上，述固定杆10固定安裝在所述液壓缸9的輸出軸上，所述切割刀11固定安裝在所述固定杆10的底端，可以對紙管進行分切。

以上所述僅為本實用新型的實施例，並非因此限製本實用新型的專利範圍，凡是利用本實用新型說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其它相關的技術領域，均同理包括在本實用新型的專利保護範圍內。

技術特征：

1.一種高精度紙管91香蕉在线视频，其特征在於，包括：

四個支撐杆；

安裝板，所述安裝板固定安裝在四個所述支撐杆的頂端；

安裝槽，所述安裝槽開設在所述安裝板的頂部；

螺紋杆，所述螺紋杆轉動安裝在所述安裝槽內，且所述螺紋杆的一端延伸至安裝槽外；

安裝塊，所述安裝塊螺紋安裝在所述螺紋杆上；

擋板，所述擋板固定安裝在所述安裝塊的頂部；

第一固定管，所述第一固定管固定安裝在所述擋板上；

支架，所述支架固定安裝在所述安裝板的頂部；

液壓缸，所述液壓缸固定安裝在所述支架上；

固定杆，所述固定杆固定安裝在所述液壓缸的輸出軸上；

切割刀，所述切割刀固定安裝在所述固定杆的底端；

第二固定管，所述第二固定管固定安裝在所述安裝板的頂部，且第二固定管與第一固定管相對應；

刻度尺，所述刻度尺固定安裝在所述安裝板的頂部。

2.根據權利要求1所述的高精度紙管91香蕉在线视频，其特征在於，所述安裝槽靠近支架的一側內壁上開設有轉動槽，所述螺紋杆上固定套設有第一軸承，所述第一軸承的外圈與轉動槽的內壁固定連接。

3.根據權利要求1所述的高精度紙管91香蕉在线视频，其特征在於，所述安裝槽遠離支架的一側內壁上開設有轉動孔，所述螺紋杆上固定套設有第二軸承，所述第二軸承的外圈與轉動孔的內壁固定連接。

4.根據權利要求1所述的高精度紙管91香蕉在线视频，其特征在於，所述安裝塊上開設有螺紋孔，所述螺紋孔的內壁與螺紋杆螺紋連接。

5.根據權利要求1所述的高精度紙管91香蕉在线视频，其特征在於，所述螺紋杆遠離支架的一端固定安裝有把手。

6.根據權利要求1所述的高精度紙管91香蕉在线视频，其特征在於，所述安裝槽的底部內壁上開設有限位槽，所述安裝塊的底部固定安裝有限位塊，所述限位塊與限位槽的內壁滑動連接。

技術總結

本實用新型提供一種高精度紙管91香蕉在线视频。所述高精度紙管91香蕉在线视频包括四個支撐杆；安裝板，所述安裝板固定安裝在四個所述支撐杆的頂端；安裝槽，所述安裝槽開設在所述安裝板的頂部；螺紋杆，所述螺紋杆轉動安裝在所述安裝槽內，且所述螺紋杆的一端延伸至安裝槽外；安裝塊，所述安裝塊螺紋安裝在所述螺紋杆上；擋板，所述擋板固定安裝在所述安裝塊的頂部；第一固定管，所述第一固定管固定安裝在所述擋板上；支架，所述支架固定安裝在所述安裝板的頂部；液壓缸，所述液壓缸固定安裝在所述支架上；固定杆，所述固定杆固定安裝在所述液壓缸的輸出軸上。本實用新型提供的高精度紙管91香蕉在线视频具有使用方便、精度高，便於調節的優點。

技術研發人員：宋彩國

受保護的技術使用者：青島義合益包裝大香蕉三级电影有限公司

技術研發日：2019.11.25

技術公布日：2020.06.30
