1.本實用新型涉及91香蕉在线视频技術領域，尤其涉及一種易於操作的短紙管91香蕉在线视频。

背景技術：

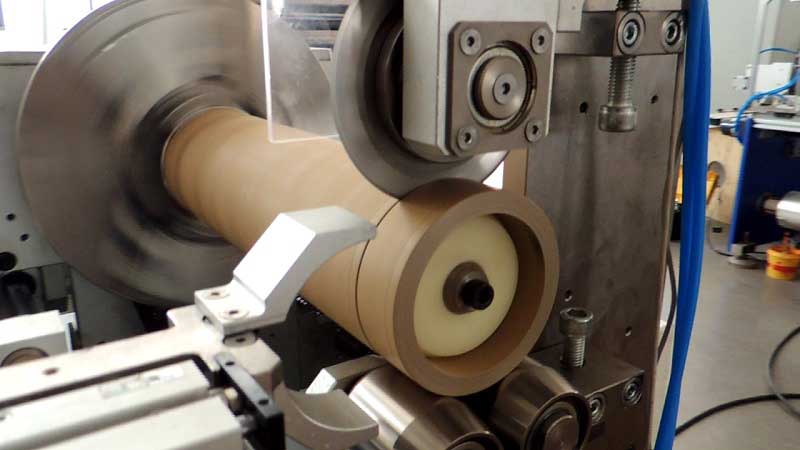

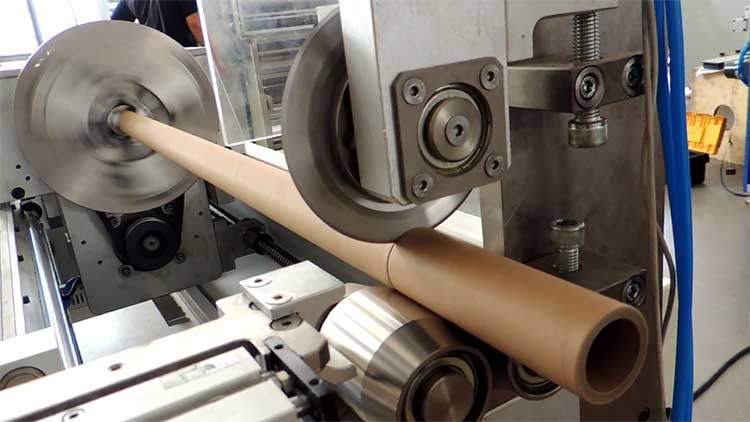

2.紙管91香蕉在线视频是紙管加工過程中的常用設備，其通過將紙管固定於定位輥之上，利用切割刀片對其進行分切，現有的紙管91香蕉在线视频，都是將紙管移動，利用刀頭升降對紙管進行切割，切割的精確度完全掌控於紙管的移動速度與刀頭的升降配合上，在對紙管的切割精確度上易有誤差，使紙管的裁剪寬度不一，影響生產質量。

3.因此需要提高對紙管的裁剪精確度，尤其涉及一種易於操作的短紙管91香蕉在线视频。

技術實現要素：

4.本實用新型的目的是為了解決現有技術中存在紙管的裁剪寬度不一的缺點，而提出的一種易於操作的短紙管91香蕉在线视频。

5.為了實現上述目的，本實用新型采用了如下技術方案：

6.一種易於操作的短紙管91香蕉在线视频，包括切割床，所述切割床上設有紙管機，所述切割床的頂部內壁上固定安裝有驅動電機，所述驅動電機的輸出軸上滑動連接有咬合器，切割床的頂部內壁上轉動連接有絲杆，絲杆的一端固定連接有咬合塊，所述咬合塊與咬合器相適配，所述絲杆上螺紋連接有螺母，且螺母的底部固定連接有切割機，所述切割床的一側內壁上轉動連接有撥杆，且撥杆的頂部與咬合器轉動連接，所述切割床的頂部內壁上固定連接有兩個電動伸縮機，且兩個電動伸縮機的底部固定連接有同一個滑杆，所述滑杆上轉動連接有支杆，且支杆的一端與撥杆的一側底部轉動連接，所述切割機的頂部滑動套設連接在滑杆上。

7.優選的，所述紙管機包括有高速電機，所述高速電機的輸出軸上轉動套設連接有紙管，通過高速電機可以帶動紙管進行轉動方便切割。

8.優選的，所述驅動電機的輸出軸上固定連接有方管，且方管的一端滑動連接在咬合器內，方管在帶動咬合器轉動的同時還可以使咬合器在方管上進行滑動，所述咬合器上開設有弧形凹槽，所述弧形凹槽與咬合塊上設有凸齒，通過凸齒可以使咬合器帶動咬合塊進行轉動，所述咬合塊在設有凸齒的一側為弧形，所述咬合器與咬合塊活動接觸，咬合塊一側設為弧形可以使咬合塊與咬合器緊密貼合，保證傳動效率。

9.優選的，所述咬合器的表麵環形開設有滑槽，且滑槽內轉動連接有轉動環，所述轉動環的外壁與撥杆的頂部固定連接，撥杆通過轉動環可以帶動咬合器進行滑動，使咬合器完成與咬合塊對接。

10.優選的，所述螺母的底部固定連接有伸縮柱，且伸縮柱的底部與切割機的頂部固定連接，通過伸縮柱可以給切割機提供升降空間。

11.優選的，所述切割機包括有馬達與刀片，所述馬達的輸出軸與刀片固定連接，且刀片的底部延伸至切割機的底部下方，所述刀片與紙管活動接觸，通過刀片可以對紙管進行光滑切割。

12.本實用新型中，所述一種易於操作的短紙管91香蕉在线视频：

13.紙管機可以帶動紙管進行轉動，使刀片可以對紙管進行環形切割，驅動電機可以通過方管帶動咬合器進行轉動，咬合器與咬合塊活動接觸且相互適配，固定安裝在弧形凹槽與咬合塊弧形麵上的凸齒可以使咬合器帶動咬合塊進行轉動，凸齒設置的位置參差對應，咬合器上的凸齒可以在轉動的情況下完成與靜止狀態咬合塊上的凸齒對接，並且帶動咬合塊轉動，通過電動伸縮機帶動滑杆進行升降，滑杆通過支杆與撥杆推動咬合器與咬合塊對接，並且可以支撐咬合器緊緊貼合咬合塊，使咬合器與咬合塊不會發生轉動打滑現象，咬合塊通過轉動可以帶動切割機滑動，滑杆可以帶動切割機進行升降，切割機在下降對紙管進行切割時，咬合器與咬合塊分離，切割機不會移動，當切割機上升不對紙管進行切割時，咬合器與咬合塊對接帶動切割機進行移動；

14.通過可位移的切割機，可以掌控對紙管切割的精確要求，通過刀片可以將紙管進行光滑切割，保障紙管的切割達到切割要求，提升紙管的生產速度與品質。

附圖說明

15.圖1為本實用新型提出的一種易於操作的短紙管91香蕉在线视频的主體結構示意圖；

16.圖2為本實用新型提出的一種易於操作的短紙管91香蕉在线视频的咬合器與轉動環連接結構示意圖；

17.圖3為本實用新型提出的一種易於操作的短紙管91香蕉在线视频的螺母與切割機連接結構示意圖；

18.圖4為本實用新型提出的一種易於操作的短紙管91香蕉在线视频的紙管機三維結構示意圖。

19.圖中：1切割床、2紙管機、3高速電機、4紙管、5驅動電機、 6方管、7咬合器、8弧形凹槽、9凸齒、10咬合塊、11絲杆、12螺母、13伸縮柱、14切割機、15馬達、16刀片、17電動伸縮機、18 滑杆、19支杆、20撥杆、21轉動環。

具體實施方式

20.下麵將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。

21.參照圖1-4，一種易於操作的短紙管91香蕉在线视频，包括切割床1，切割床1上設有紙管機2，切割床1的頂部內壁上通過螺紋連接安裝有驅動電機5，驅動電機5的輸出軸上滑動連接有咬合器7，切割床1 的頂部內壁上通過通孔轉動連接有絲杆11，絲杆11的一端通過螺紋固定連接有咬合塊10，咬合塊10與咬合器7相適配，絲杆11上螺紋連接有螺母12，且螺母12的底部焊接固定連接有切割機14，切割床1的一側內壁上通過轉軸轉動連接有撥杆20，且撥杆20的頂部與咬合器7通過轉軸轉動連接，切割床1的頂部內壁上通過螺紋固定連接有兩個電動伸縮機17，且兩個電動伸縮機17的底部固定焊接有同一個滑杆18，滑杆18上通過轉軸轉動連接有支杆19，且支杆19的一端與撥杆20的一側底部通過轉軸轉動連接，切割機14的頂部通過通孔滑動套設連接在滑杆18上。

22.本實用新型中，紙管機2包括有高速電機3，高速電機3的輸出軸上轉動套設連接有紙管4，通過高速電機3可以帶動紙管4進行轉動方便切割。

23.本實用新型中，驅動電機5的輸出軸上固定焊接有方管6，且方管6的一端通過滑槽滑動連接在咬合器7內，方管6在帶動咬合器7 轉動的同時還可以使咬合器7在方管6上進行滑動，咬合器7上開設有弧形凹槽8，弧形凹槽8與咬合塊10上設有凸齒9，通過凸齒9可以使咬合器7帶動咬合塊10進行轉動，咬合塊10在設有凸齒9的一側為弧形，咬合器7與咬合塊10活動接觸，咬合塊10一側設為弧形可以使咬合塊10與咬合器7緊密貼合，保證傳動效率。

24.本實用新型中，咬合器7的表麵環形開設有滑槽，且滑槽內通過滑軌轉動連接有轉動環21，轉動環21的外壁與撥杆20的頂部固定焊接，撥杆20通過轉動環21可以帶動咬合器7進行滑動，使咬合器 7完成與咬合塊10對接。

25.本實用新型中，螺母12的底部固定焊接有伸縮柱13，且伸縮柱 13的底部與切割機14的頂部固定焊接，通過伸縮柱13可以給切割機14提供升降空間。

26.本實用新型中，切割機14包括有馬達15與刀片16，馬達15的輸出軸與刀片16固定焊接，且刀片16的底部延伸至切割機14的底部下方，刀片16與紙管4活動接觸，通過刀片16可以對紙管4進行光滑切割。

27.本實用新型中，首先將紙管4套在高速電機3的輸出軸上，使高速電機3帶動紙管4進行轉動，啟動驅動電機5，等待驅動電機5啟動完成後繼續將電動伸縮機17啟動，電動伸縮機17帶動滑杆18進行升降，通過滑杆18帶動切割機14上升下降，切割機14在下降時會對紙管4進行切割，當切割完成後，切割機14將通過滑杆18進行上升，滑杆18通過支杆19將撥杆20撥動，撥杆20推動咬合器7在方管6上滑動與咬合塊10進行對接並且帶動咬合塊10轉動，咬合塊 10帶動絲杆11轉動，絲杆11帶動螺母12進行移動，螺母12將會帶動切割機14進行滑動，當切割機14移動到設定位置後，電動伸縮機17將會帶動滑杆18下降，滑杆18通過支杆19與撥杆20將咬合器7拉回原位，使咬合器7與咬合塊10分離，分離後，咬合塊10將無法帶動絲杆11轉動，切割機14將不會再滑動，滑杆18在下降同時將會帶動切割機14下降繼續對紙管4進行切割，當切割機14對整根紙管4切割完成後，將切割機14升起，將驅動電機5翻轉，通過驅動電機5將切割機14帶回初始設定位置；

28.通過可位移的切割機14，可以掌控對紙管3切割的精確要求，通過刀片16可以將紙管6進行光滑切割，保障紙管4的切割達到切割要求，提升紙管4的生產速度與品質。

29.本實用的描述中，還需要說明的是，除非另有明確的規定和限製，術語“設置”、“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接，可以是機械連接，也可以是電連接，可以是直接連接，也可以是通過中間媒介相連，可以是兩個元件內部的連通。對於本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用中的具體含義。

30.以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護範圍並不局限於此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術範圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護範圍之內。

技術特征：

1.一種易於操作的短紙管91香蕉在线视频，包括切割床(1)，所述切割床(1)上設有紙管機(2)，其特征在於，所述切割床(1)的頂部內壁上固定安裝有驅動電機(5)，所述驅動電機(5)的輸出軸上滑動連接有咬合器(7)，切割床(1)的頂部內壁上轉動連接有絲杆(11)，絲杆(11)的一端固定連接有咬合塊(10)，所述咬合塊(10)與咬合器(7)相適配，所述絲杆(11)上螺紋連接有螺母(12)，且螺母(12)的底部固定連接有切割機(14)，所述切割床(1)的一側內壁上轉動連接有撥杆(20)，且撥杆(20)的頂部與咬合器(7)轉動連接，所述切割床(1)的頂部內壁上固定連接有兩個電動伸縮機(17)，且兩個電動伸縮機(17)的底部固定連接有同一個滑杆(18)，所述滑杆(18)上轉動連接有支杆(19)，且支杆(19)的一端與撥杆(20)的一側底部轉動連接，所述切割機(14)的頂部滑動套設連接在滑杆(18)上。2.根據權利要求1所述的一種易於操作的短紙管91香蕉在线视频，其特征在於，所述紙管機(2)包括有高速電機(3)，所述高速電機(3)的輸出軸上轉動套設連接有紙管(4)。3.根據權利要求1所述的一種易於操作的短紙管91香蕉在线视频，其特征在於，所述驅動電機(5)的輸出軸上固定連接有方管(6)，且方管(6)的一端滑動連接在咬合器(7)內，所述咬合器(7)上開設有弧形凹槽(8)，所述弧形凹槽(8)與咬合塊(10)上設有凸齒(9)，所述咬合塊(10)在設有凸齒(9)的一側為弧形，所述咬合器(7) 與咬合塊(10)活動接觸。4.根據權利要求3所述的一種易於操作的短紙管91香蕉在线视频，其特征在於，所述咬合器(7)的表麵環形開設有滑槽，且滑槽內轉動連接有轉動環(21)，所述轉動環(21)的外壁與撥杆(20)的頂部固定連接。5.根據權利要求1所述的一種易於操作的短紙管91香蕉在线视频，其特征在於，所述螺母(12)的底部固定連接有伸縮柱(13)，且伸縮柱(13)的底部與切割機(14)的頂部固定連接。6.根據權利要求1所述的一種易於操作的短紙管91香蕉在线视频，其特征在於，所述切割機(14)包括有馬達(15)與刀片(16)，所述馬達(15)的輸出軸與刀片(16)固定連接，且刀片(16)的底部延伸至切割機(14)的底部下方，所述刀片(16)與紙管(4)活動接觸。

技術總結

本實用新型屬於91香蕉在线视频技術領域，尤其是一種易於操作的短紙管91香蕉在线视频，針對現有的紙管的裁剪寬度不一的問題，現提出如下方案，其包括切割床，所述切割床上設有紙管機，所述切割床的頂部內壁上固定安裝有驅動電機，所述驅動電機的輸出軸上滑動連接有咬合器，切割床的頂部內壁上轉動連接有絲杆，絲杆的一端固定連接有咬合塊，所述咬合塊與咬合器相適配，所述絲杆上螺紋連接有螺母，且螺母的底部固定連接有切割機，所述切割床的一側內壁上轉動連接有撥杆，通過可位移的切割機，可以掌控對紙管切割的精確要求，通過刀片可以將紙管進行光滑切割，保障紙管的切割達到切割要求，提升紙管的生產速度與品質。生產速度與品質。生產速度與品質。

技術研發人員：馬國洪

受保護的技術使用者：杭州保力潔包材科技有限公司

技術研發日：2021.08.14

技術公布日：2022/4/21
