1.本發明涉及一種紙管91香蕉在线视频，尤其涉及一種便於切後整理的紙管91香蕉在线视频。

背景技術：

2.紙管廣泛運用於化纖工業、薄膜工業、造紙工業、冶金工業等技術領域，可以作為包裝用管、醫療器械、書畫、食品罐等外包裝，也可以作為測溫用紙管、取樣器用紙管、電池紙管、傳真機用紙管等，紙管運用時會需要對紙管進行分切。

3.現有技術是通過手動將需要進行切割的紙管放置在切割設備上，然後利用切刀對紙管進行切割，切割後的紙管會掉落至地麵上，無法自動地將紙管均勻地切割、無法對切割後的紙管進行整理。

技術實現要素：

4.基於此，有必要針對以上問題提出一種能夠自動地將紙管卡住然後均勻地切割、可以自動地將切割後的紙管推出、能夠對切割後的紙管進行收集與整理的便於切後整理的紙管91香蕉在线视频。

5.本發明的技術實施方案是：一種便於切後整理的紙管91香蕉在线视频，包括有支撐架、轉動機構、推動機構和切割機構，支撐架上設有轉動機構，支撐架上設有推動機構，推動機構上設有切割機構。

6.進一步的是，轉動機構包括有電機、第一轉動盤、第一滑杆、第二轉動盤、第一複位彈簧和螺杆，支撐架上設有電機，電機輸出軸一端設有第一轉動盤，第一轉動盤上滑動式配合有一對第一滑杆，第一滑杆上共同設有第二轉動盤，第二轉動盤與第一轉動盤之間連接有第一複位彈簧，第二轉動盤上滑動式配合有螺杆。

7.進一步的是，推動機構包括有第一固定架、螺母和第一滑動架，支撐架上對稱設有第一固定架，螺杆上通過螺紋配合的方式連接有螺母，螺母與第二轉動盤接觸，螺母上設有一對第一滑動架，第一滑動架與第一固定架滑動式配合。

8.進一步的是，切割機構包括有楔形架、第二滑杆、楔形板、第二複位彈簧和切刀，第一滑動架上設有楔形架，支撐架上滑動式配合有若幹第二滑杆，第二滑杆上共同固接有楔形板，楔形板與楔形架接觸，楔形板與支撐架之間連接有第二複位彈簧，楔形板底部分布式設有切刀，切刀與螺杆接觸。

9.進一步的是，還包括有阻擋機構，阻擋機構設於轉動機構上，阻擋機構包括有轉動架、第一擋架、第一楔形塊、第一扭力彈簧、第三滑杆、第二楔形塊、第三複位彈簧、第一固定塊、第一楔形條、第二固定架、第二滑動架和第四複位彈簧，第一轉動盤上設有轉動架，轉動架上設有第一擋架，轉動架上轉動式連接有第一楔形塊，第一楔形塊與第一擋架接觸，第一楔形塊與轉動架之間連接有第一扭力彈簧，支撐架上滑動式配合有第三滑杆，第三滑杆上設有第二楔形塊，第二楔形塊與螺杆接觸，第二楔形塊與支撐架之間連接有第三複位彈簧，第三滑杆上設有第一固定塊，第一固定塊上設有第一楔形條，支撐架上設有第二固定架，第

二固定架上滑動式配合有第二滑動架，第二滑動架與第二固定架之間連接有第四複位彈簧。

10.進一步的是，還包括有整理機構，整理機構設於支撐架上，整理機構包括有第三固定架、第四滑杆、第二固定塊、第五複位彈簧、第二楔形條、第一固定杆、第四固定架、第三滑動架、第一轉動條、滑動框、滑動條、第二固定杆、第二轉動條、第二擋架和第二扭力彈簧，支撐架上設有第三固定架，第三固定架上滑動式配合有第四滑杆，第四滑杆上設有第二固定塊，第二固定塊與第三固定架之間連接有第五複位彈簧，第二固定塊上設有第二楔形條，第三固定架上設有第一固定杆，第一固定杆上轉動式連接有第一轉動條，第一轉動條與第二固定塊轉動式連接，支撐架上設有第四固定架，第四固定架上滑動式配合有第三滑動架，第三滑動架與第一轉動條滑動式配合，第三滑動架上設有滑動框，滑動框與支撐架接觸，支撐架上滑動式配合有滑動條，滑動條上分布式設有第二固定杆，滑動條上轉動式連接有若幹第二轉動條，第二轉動條與滑動條之間連接有兩第二扭力彈簧，滑動條上設有若幹第二擋架，第二擋架與第二轉動條接觸。

11.本發明的有益效果是：

12.本發明通過轉動機構、推動機構與切割機構的配合，螺母與第二楔形塊將螺杆上的紙管卡住，螺杆帶動其上的紙管順轉一圈，使得切刀將螺杆上的紙管切斷，達到了可以自動地將螺杆上的紙管均勻地切割的效果。

13.通過整理機構，滑動框推動支撐架上的分切後的紙管朝遠離第三固定架的方向運動，使得支撐架上分切後的紙管剛好掉落至其中一第二固定杆上，第三滑動架會推動第二轉動條朝遠離第三固定架的方向運動兩個單位，為滑動框將下一個分切好的紙管推動至下一個第二固定杆上做準備，達到了能夠自動地整理分切好的紙管的效果。

附圖說明

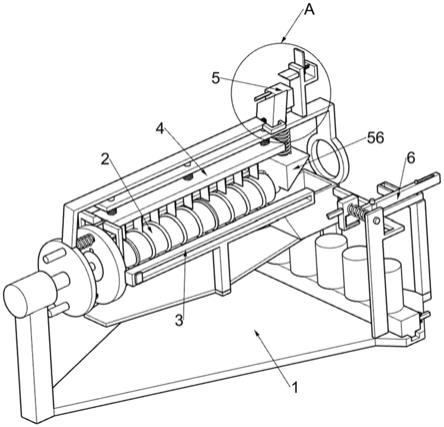

14.圖1為本發明的第一種立體結構示意圖。

15.圖2為本發明的第二種立體結構示意圖。

16.圖3為本發明轉動機構的部分立體結構示意圖。

17.圖4為本發明轉動機構的分離立體結構示意圖。

18.圖5為本發明推動機構的立體結構示意圖。

19.圖6為本發明切割機構的立體結構示意圖。

20.圖7為本發明a的放大立體結構示意圖。

21.圖8為本發明整理機構的部分立體結構示意圖。

22.圖9為本發明b的放大立體結構示意圖。

23.以上附圖中：1：支撐架，2：轉動機構，21：電機，22：第一轉動盤，23：第一滑杆，24：第二轉動盤，25：第一複位彈簧，26：螺杆，3：推動機構，31：第一固定架，32：螺母，33：第一滑動架，4：切割機構，41：楔形架，42：第二滑杆，43：楔形板，44：第二複位彈簧，45：切刀，5：阻擋機構，51：轉動架，52：第一擋架，53：第一楔形塊，54：第一扭力彈簧，55：第三滑杆，56：第二楔形塊，57：第三複位彈簧，58：第一固定塊，59：第一楔形條，511：第二固定架，512：第二滑動架，513：第四複位彈簧，6：整理機構，61：第三固定架，62：第四滑杆，63：第二固定塊，64：第五複位彈簧，65：第二楔形條，66：第一固定杆，67：第四固定架，68：第三滑動架，69：第

一轉動條，611：滑動框，612：滑動條，613：第二固定杆，614：第二轉動條，615：第二擋架，616：第二扭力彈簧。

具體實施方式

24.下麵將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基於本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本發明保護的範圍。

25.實施例1

26.一種便於切後整理的紙管91香蕉在线视频，如圖1‑9所示，包括有支撐架1、轉動機構2、推動機構3和切割機構4，支撐架1上設有轉動機構2，支撐架1上設有推動機構3，推動機構3用於推動螺母32及其上裝置朝遠離電機21的方向運動，推動機構3上設有切割機構4，切割機構4用於對螺杆26上的紙管進行分切。

27.轉動機構2包括有電機21、第一轉動盤22、第一滑杆23、第二轉動盤24、第一複位彈簧25和螺杆26，支撐架1上設有電機21，電機21用於帶動第一轉動盤22及其上裝置轉動，電機21輸出軸一端設有第一轉動盤22，第一轉動盤22上滑動式配合有一對第一滑杆23，第一滑杆23上共同設有第二轉動盤24，第二轉動盤24用於帶動螺杆26轉動，第二轉動盤24與第一轉動盤22之間連接有第一複位彈簧25，第二轉動盤24上滑動式配合有螺杆26，螺杆26用於帶動螺母32朝遠離電機21的方向運動。

28.推動機構3包括有第一固定架31、螺母32和第一滑動架33，支撐架1上對稱設有第一固定架31，螺杆26上通過螺紋配合的方式連接有螺母32，螺母32用於推動螺杆26上分切後的紙管朝遠離電機21的方向運動，螺母32與第二轉動盤24接觸，螺母32上設有一對第一滑動架33，第一滑動架33與第一固定架31滑動式配合。

29.切割機構4包括有楔形架41、第二滑杆42、楔形板43、第二複位彈簧44和切刀45，第一滑動架33上設有楔形架41，楔形架41用於推動楔形板43及其上裝置向上運動，支撐架1上滑動式配合有若幹第二滑杆42，第二滑杆42上共同固接有楔形板43，楔形板43用於帶動切刀45上下運動，楔形板43與楔形架41接觸，楔形板43與支撐架1之間連接有第二複位彈簧44，第二複位彈簧44用於帶動楔形板43及其上裝置複位，楔形板43底部分布式設有切刀45，切刀45用於將螺杆26上的紙管分切，切刀45與螺杆26接觸。

30.手動將需要分切的紙管套在螺杆26上，首先紙管會推動第二楔形塊56向上運動，第三複位彈簧57隨之會被壓縮，接著第二楔形塊56會推動楔形板43及其上裝置向上運動，第二複位彈簧44隨之會被壓縮，切刀45會與螺杆26分離，當紙管完全與螺杆26套接時，第二楔形塊56會在第三複位彈簧57的複位作用下複位，第二楔形塊56不再推動楔形板43，楔形板43及其上裝置會在第二複位彈簧44的複位作用下複位，使得切刀45與螺杆26上的紙管接觸。當螺杆26上的紙管與螺母32接觸時，螺杆26上的紙管會推動螺母32朝靠近電機21的方向運動一定的距離，使得螺母32推動第二轉動盤24朝靠近電機21的方向運動，第一複位彈簧25隨之會被壓縮，從而使得螺杆26上的紙管被螺母32與第二楔形塊56卡住。

31.手動控製電機21順轉一圈，電機21順轉一圈會帶動第一轉動盤22及其上裝置順轉一圈，使得螺杆26帶動其上的紙管順轉一圈，從而使得切刀45將螺杆26上的紙管分切，然後

手動控製電機21逆轉，電機21逆轉會帶動第一轉動盤22及其上裝置逆轉，使得第二轉動盤24在第一複位彈簧25的彈力作用下推動螺母32朝遠離電機21的方向運動一定的距離，隨後螺母32會與螺杆26上螺紋接觸，從而使得螺杆26帶動螺母32及其上裝置朝遠離電機21的方向運動，進而使得楔形架41推動楔形板43及其上裝置向上運動，進而使得切刀45與螺杆26上分切後的紙管分離，同時第一楔形塊53會推動第一楔形條59及其上裝置向上運動，第三複位彈簧57隨之會被壓縮，當第一固定塊58與第二滑動架512接觸時，通過第二滑動架512與第四複位彈簧513的配合，第二滑動架512會卡住第一固定塊58，使得第二楔形塊56不再卡住螺杆26上分切後的紙管，從而使得螺母32推動螺杆26上分切後的紙管朝遠離電機21的方向運動，隨後螺杆26上分切後的紙管會間歇性地掉落至第二楔形塊56下方的支撐架1上。

32.實施例2

33.在實施例1的基礎之上，如圖7所示，還包括有阻擋機構5，阻擋機構5設於轉動機構2上，阻擋機構5包括有轉動架51、第一擋架52、第一楔形塊53、第一扭力彈簧54、第三滑杆55、第二楔形塊56、第三複位彈簧57、第一固定塊58、第一楔形條59、第二固定架511、第二滑動架512和第四複位彈簧513，第一轉動盤22上設有轉動架51，轉動架51上設有第一擋架52，轉動架51上轉動式連接有第一楔形塊53，第一楔形塊53用於推動第一楔形條59及其上裝置向上運動，第一楔形塊53與第一擋架52接觸，第一楔形塊53與轉動架51之間連接有第一扭力彈簧54，第一扭力彈簧54用於帶動第一楔形塊53複位，支撐架1上滑動式配合有第三滑杆55，第三滑杆55上設有第二楔形塊56，第二楔形塊56與螺杆26接觸，第二楔形塊56與支撐架1之間連接有第三複位彈簧57，第三複位彈簧57用於帶動第一固定塊58及其上裝置複位，第三滑杆55上設有第一固定塊58，第一固定塊58上設有第一楔形條59，支撐架1上設有第二固定架511，第二固定架511上滑動式配合有第二滑動架512，第二滑動架512用於將第一固定塊58卡住，第二滑動架512與第二固定架511之間連接有第四複位彈簧513，第四複位彈簧513用於帶動第二滑動架512複位。

34.當螺母32將螺杆26上分切好的紙管推至螺杆26以外時，手動拉動第二滑動架512，第四複位彈簧513隨之會被壓縮，使得第二滑動架512不再卡住第一固定塊58，第一固定塊58及其上裝置會在第三複位彈簧57的複位作用下複位，然後將第二滑動架512鬆開，第二滑動架512會在第四複位彈簧513的複位作用下複位。

35.實施例3

36.在實施例2的基礎之上，如圖8‑9所示，還包括有整理機構6，整理機構6設於支撐架1上，整理機構6用於整理分切好的紙管，整理機構6包括有第三固定架61、第四滑杆62、第二固定塊63、第五複位彈簧64、第二楔形條65、第一固定杆66、第四固定架67、第三滑動架68、第一轉動條69、滑動框611、滑動條612、第二固定杆613、第二轉動條614、第二擋架615和第二扭力彈簧616，支撐架1上設有第三固定架61，第三固定架61上滑動式配合有第四滑杆62，第四滑杆62上設有第二固定塊63，第二固定塊63與第三固定架61之間連接有第五複位彈簧64，第二固定塊63上設有第二楔形條65，第二楔形條65用於帶動第二固定塊63及其上裝置朝靠近第三固定架61的方向運動一個單位，第三固定架61上設有第一固定杆66，第一固定杆66上轉動式連接有第一轉動條69，第一轉動條69用於帶動第三滑動架68及其上裝置朝遠離第三固定架61的方向運動兩個單位，第一轉動條69與第二固定塊63轉動式連接，支撐架1上設有第四固定架67，第四固定架67上滑動式配合有第三滑動架68，第三滑動架68用於推

動第二轉動條614及其上裝置朝遠離第三固定架61的方向運動兩個單位，第三滑動架68與第一轉動條69滑動式配合，第三滑動架68上設有滑動框611，滑動框611用於推動支撐架1上的分切後的紙管朝遠離第三固定架61的方向運動兩個單位，滑動框611與支撐架1接觸，支撐架1上滑動式配合有滑動條612，滑動條612上分布式設有第二固定杆613，滑動條612上轉動式連接有若幹第二轉動條614，第二轉動條614與滑動條612之間連接有兩第二扭力彈簧616，第二扭力彈簧616用於帶動第二轉動條614複位，滑動條612上設有若幹第二擋架615，第二擋架615與第二轉動條614接觸。

37.當第一轉動盤22及其上裝置順轉時，第二楔形條65會與第一楔形塊53接觸，第二楔形條65會擠壓第一楔形塊53轉動，第一扭力彈簧54隨之會被壓縮，當第二楔形條65與第一楔形塊53分離時，第一楔形塊53會在第一扭力彈簧54的複位作用下複位，當第一轉動盤22及其上裝置逆轉時，第二楔形條65會與第一楔形塊53接觸，第一楔形塊53會推動第二楔形條65及其上裝置朝靠近第三固定架61的方向運動一個單位，第五複位彈簧64隨之會被壓縮，使得第一轉動條69以第一固定杆66為中心軸逆轉60

°，第一轉動條69逆轉60°會帶動第三滑動架68及其上裝置朝遠離第三固定架61的方向運動兩個單位，從而使得滑動框611推動支撐架1上的分切後的紙管朝遠離第三固定架61的方向運動兩個單位，進而使得支撐架1上的分切後的紙管剛好掉落至其中一第二固定杆613上，當第二楔形條65與第一楔形塊53分離時，第二楔形條65及其上裝置會在第五複位彈簧64的複位作用下複位，使得第一轉動條69及其上裝置複位。

38.當第三滑動架68及其上裝置朝遠離第三固定架61的方向運動兩個單位時，第三滑動架68會推動第二轉動條614朝遠離第三固定架61的方向運動兩個單位，為滑動框611將下一個分切好的紙管推動至下一個第二固定杆613上做準備，當第三滑動架68複位時，第三滑動架68會與第二轉動條614接觸，第三滑動架68會推動第二轉動條614轉動一定的角度，第二扭力彈簧616隨之會被壓縮，當第三滑動架68與第二轉動條614分離時，第二轉動條614會在第二扭力彈簧616的複位作用下複位，使得分切好的紙管被整理好。

39.最後手動控製電機21關閉，重複以上操作可以對下一條紙管進行分切。

40.盡管已經示出和描述了本發明的實施例，對於本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的範圍由所附權利要求及其等同物限定。

技術特征：

1.一種便於切後整理的紙管91香蕉在线视频，其特征是：包括有支撐架(1)、轉動機構(2)、推動機構(3)和切割機構(4)，支撐架(1)上設有轉動機構(2)，支撐架(1)上設有推動機構(3)，推動機構(3)上設有切割機構(4)。2.按照權利要求1所述的一種便於切後整理的紙管91香蕉在线视频，其特征是：轉動機構(2)包括有電機(21)、第一轉動盤(22)、第一滑杆(23)、第二轉動盤(24)、第一複位彈簧(25)和螺杆(26)，支撐架(1)上設有電機(21)，電機(21)輸出軸一端設有第一轉動盤(22)，第一轉動盤(22)上滑動式配合有一對第一滑杆(23)，第一滑杆(23)上共同設有第二轉動盤(24)，第二轉動盤(24)與第一轉動盤(22)之間連接有第一複位彈簧(25)，第二轉動盤(24)上滑動式配合有螺杆(26)。3.按照權利要求2所述的一種便於切後整理的紙管91香蕉在线视频，其特征是：推動機構(3)包括有第一固定架(31)、螺母(32)和第一滑動架(33)，支撐架(1)上對稱設有第一固定架(31)，螺杆(26)上通過螺紋配合的方式連接有螺母(32)，螺母(32)與第二轉動盤(24)接觸，螺母(32)上設有一對第一滑動架(33)，第一滑動架(33)與第一固定架(31)滑動式配合。4.按照權利要求3所述的一種便於切後整理的紙管91香蕉在线视频，其特征是：切割機構(4)包括有楔形架(41)、第二滑杆(42)、楔形板(43)、第二複位彈簧(44)和切刀(45)，第一滑動架(33)上設有楔形架(41)，支撐架(1)上滑動式配合有若幹第二滑杆(42)，第二滑杆(42)上共同固接有楔形板(43)，楔形板(43)與楔形架(41)接觸，楔形板(43)與支撐架(1)之間連接有第二複位彈簧(44)，楔形板(43)底部分布式設有切刀(45)，切刀(45)與螺杆(26)接觸。5.按照權利要求4所述的一種便於切後整理的紙管91香蕉在线视频，其特征是：還包括有阻擋機構(5)，阻擋機構(5)設於轉動機構(2)上，阻擋機構(5)包括有轉動架(51)、第一擋架(52)、第一楔形塊(53)、第一扭力彈簧(54)、第三滑杆(55)、第二楔形塊(56)、第三複位彈簧(57)、第一固定塊(58)、第一楔形條(59)、第二固定架(511)、第二滑動架(512)和第四複位彈簧(513)，第一轉動盤(22)上設有轉動架(51)，轉動架(51)上設有第一擋架(52)，轉動架(51)上轉動式連接有第一楔形塊(53)，第一楔形塊(53)與第一擋架(52)接觸，第一楔形塊(53)與轉動架(51)之間連接有第一扭力彈簧(54)，支撐架(1)上滑動式配合有第三滑杆(55)，第三滑杆(55)上設有第二楔形塊(56)，第二楔形塊(56)與螺杆(26)接觸，第二楔形塊(56)與支撐架(1)之間連接有第三複位彈簧(57)，第三滑杆(55)上設有第一固定塊(58)，第一固定塊(58)上設有第一楔形條(59)，支撐架(1)上設有第二固定架(511)，第二固定架(511)上滑動式配合有第二滑動架(512)，第二滑動架(512)與第二固定架(511)之間連接有第四複位彈簧(513)。6.按照權利要求5所述的一種便於切後整理的紙管91香蕉在线视频，其特征是：還包括有整理機構(6)，整理機構(6)設於支撐架(1)上，整理機構(6)包括有第三固定架(61)、第四滑杆(62)、第二固定塊(63)、第五複位彈簧(64)、第二楔形條(65)、第一固定杆(66)、第四固定架(67)、第三滑動架(68)、第一轉動條(69)、滑動框(611)、滑動條(612)、第二固定杆(613)、第二轉動條(614)、第二擋架(615)和第二扭力彈簧(616)，支撐架(1)上設有第三固定架(61)，第三固定架(61)上滑動式配合有第四滑杆(62)，第四滑杆(62)上設有第二固定塊(63)，第二固定塊(63)與第三固定架(61)之間連接有第五複位彈簧(64)，第二固定塊(63)上設有第二楔形條(65)，第三固定架(61)上設有第一固定杆(66)，第一固定杆(66)上轉動式連接有第一轉動條(69)，第一轉動條(69)與第二固定塊(63)轉動式連接，支撐架(1)上設有第四固

定架(67)，第四固定架(67)上滑動式配合有第三滑動架(68)，第三滑動架(68)與第一轉動條(69)滑動式配合，第三滑動架(68)上設有滑動框(611)，滑動框(611)與支撐架(1)接觸，支撐架(1)上滑動式配合有滑動條(612)，滑動條(612)上分布式設有第二固定杆(613)，滑動條(612)上轉動式連接有若幹第二轉動條(614)，第二轉動條(614)與滑動條(612)之間連接有兩第二扭力彈簧(616)，滑動條(612)上設有若幹第二擋架(615)，第二擋架(615)與第二轉動條(614)接觸。

技術總結

本發明涉及一種紙管91香蕉在线视频，尤其涉及一種便於切後整理的紙管91香蕉在线视频，包括有支撐架、轉動機構、推動機構、切割機構等；支撐架上設有轉動機構，支撐架上設有推動機構，推動機構上設有切割機構。通過整理機構，滑動框推動支撐架上的分切後的紙管朝遠離第三固定架的方向運動，使得支撐架上的分切後的紙管剛好掉落至其中一第二固定杆上，第三滑動架會推動第二轉動條朝遠離第三固定架的方向運動兩個單位，為滑動框將下一個分切好的紙管推動至下一個第二固定杆上做準備，達到了能夠自動地整理分切好的紙管的效果。的紙管的效果。的紙管的效果。

技術研發人員：袁玉誌

受保護的技術使用者：袁玉誌

技術研發日：2021.03.04

技術公布日：2021/6/24
