本實用新型涉及一種固定裝置，特別涉及一種91香蕉在线视频的紙管固定裝置。

背景技術：

目前在紙管的加工流程當中需要對紙管進行分切處理，分切處理一般要用到紙管91香蕉在线视频這種設備，但是現有的紙管91香蕉在线视频功能比較單一，而且由於一次隻能對一根紙管進行分切，所以工作效率比較低，不僅如此在對紙管進行分切時，切割部位會產生微小的振動，從而對切割精準度造成影響，因此，91香蕉短视频提出一種91香蕉在线视频的紙管固定裝置。

技術實現要素：

本實用新型的主要目的在於提供一種91香蕉在线视频的紙管固定裝置，可以有效解決背景技術中的問題。

為實現上述目的，本實用新型采取的技術方案為：

一種91香蕉在线视频的紙管固定裝置，包括分切平台、支撐架和工作電源，所述分切平台底部左右兩側分別安裝有支撐杆A和支撐杆 B，所述分切平台前側中間安裝有工作電源，所述工作電源前側左端安裝有控製開關A，所述控製開關A右側安裝有控製開關B，所述控製開關B右側安裝有控製開關C，所述分切平台頂部左右兩側均連接有支撐架，所述支撐架頂部左側安裝有切割器。

進一步的，所述支撐架左側安裝有電機A，所述電機A右側通過電機軸A連接有固定座，所述固定座右側安裝有多組固定杆。

進一步的，所述支撐架頂端右側內部安裝有轉帶，所述轉帶內部左右兩側均安裝有轉輪，所述轉輪後側通過電機軸B連接有電機B，所述轉帶底部連接有連接座，所述連接座左側通過轉軸連接有多組固定套，所述多組固定套與多組固定杆一一對應。

進一步的，所述固定杆內部安裝有多組減震彈簧。

進一步的，所述工作電源的電能輸出端與電機A、電機B和切割器的電能輸入端連接，所述控製開關A的信號輸出端與電機B 的信號輸入端連接，所述控製開關B的信號輸出端與電機A的信號輸入端連接，所述控製開關C的信號輸出端與切割器的信號輸入端連接。

與現有技術相比，本實用新型具有如下有益效果：通過設有固定座、固定杆和固定套，可以讓紙管固定裝置一次固定多個紙管，而且在切割時可以循環切割，提高了切割工作效率，有利於更為實用的使用紙管固定裝置，通過設有減震彈簧，可以在對紙管進行切割時，減少紙管的振動，大大增加了整體切割的穩定性，有利於更為穩定的使用紙管固定裝置。

附圖說明

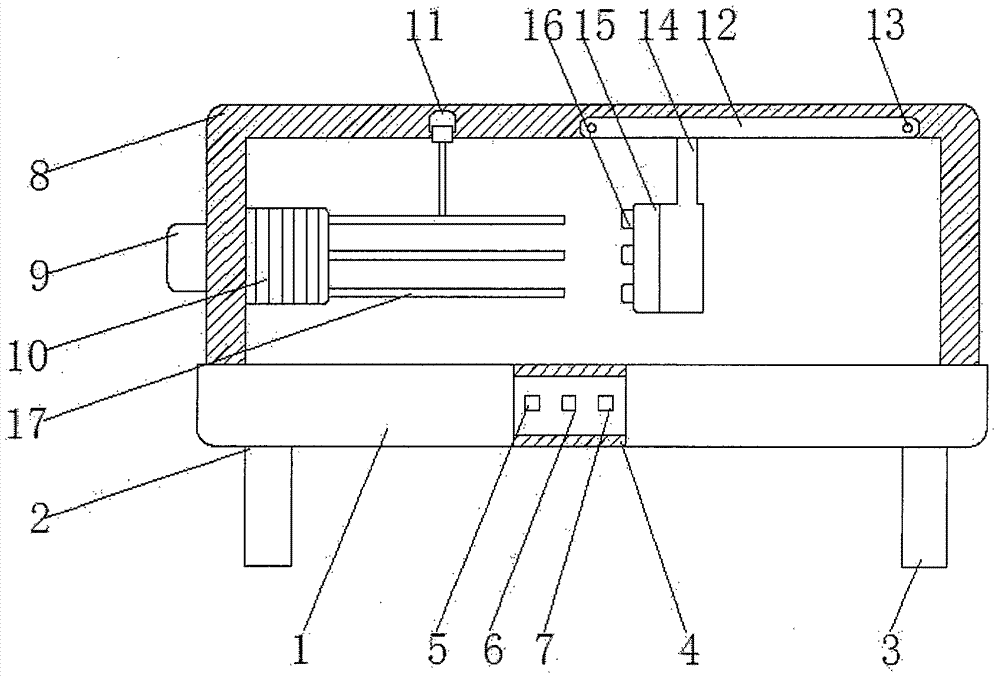

圖1為本實用新型91香蕉在线视频的紙管固定裝置的整體結構示意圖；

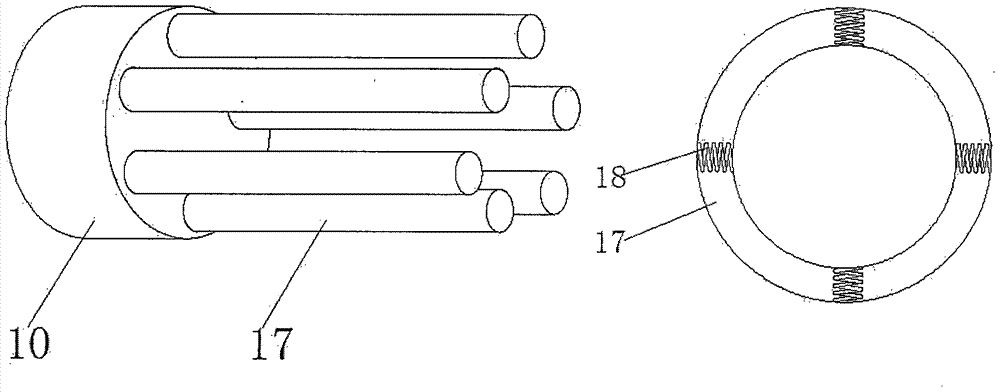

圖2為本實用新型91香蕉在线视频的紙管固定裝置的固定杆結構示意圖；

圖3為本實用新型91香蕉在线视频的紙管固定裝置的電機A結構示意圖；

圖4為本實用新型91香蕉在线视频的紙管固定裝置的電機B結構示意圖。

圖中：1、分切平台；2、支撐杆A；3、支撐杆B；4、工作電源；5、控製開關A；6、控製開關B；7、控製開關C；8、支撐架；9、電機A；10、固定座；11、切割器；12、轉帶；13、轉輪；14、連接座；15、轉軸；16、固定套；17、固定杆；18、減震彈簧；19、電機軸A；20、電機軸B；21、電機B。

具體實施方式

為使本實用新型實現的技術手段、創作特征、達成目的與功效易於明白了解，下麵結合具體實施方式，進一步闡述本實用新型。

如圖1-3所示，一種91香蕉在线视频的紙管固定裝置，包括分切平台 1、支撐架8和工作電源4，所述分切平台1底部左右兩側分別安裝有支撐杆A2和支撐杆B3，所述分切平台1前側中間安裝有工作電源4，所述工作電源4前側左端安裝有控製開關A5，所述控製開關A5右側安裝有控製開關B6，所述控製開關B6右側安裝有控製開關C7，所述分切平台1頂部左右兩側均連接有支撐架8，所述支撐架8頂部左側安裝有切割器11。

其中，所述支撐架8左側安裝有電機A9，所述電機A9右側通過電機軸A19連接有固定座10，所述固定座10右側安裝有多組固定杆17。

其中，所述支撐架8頂端右側內部安裝有轉帶12，所述轉帶 12內部左右兩側均安裝有轉輪13，所述轉輪13後側通過電機軸 B20連接有電機B21，所述轉帶12底部連接有連接座14，所述連接座14左側通過轉軸15連接有多組固定套16，所述多組固定套 16與多組固定杆17一一對應。

其中，所述固定杆17內部安裝有多組減震彈簧18。

其中，所述工作電源4的電能輸出端與電機A9、電機B21和切割器11的電能輸入端連接，所述控製開關A5的信號輸出端與電機B21的信號輸入端連接，所述控製開關B6的信號輸出端與電機A9的信號輸入端連接，所述控製開關C7的信號輸出端與切割器11的信號輸入端連接。

工作原理：通過設有分切平台1、支撐架8和工作電源4，在使用紙管固定裝置時先將工作電源4通電，工作電源4通電後將紙管放入多組固定杆17內，接著打開控製開關A5讓電機B21開始運轉，電機B21帶動電機軸B20，電機軸B20帶動轉輪13，轉輪13帶動轉帶12，讓連接座14、轉軸15和固定套16向左側移動，固定套16與套入固定杆17的紙管連接固定，固定完成後打開控製開關B6讓電機A9開始運轉，電機A9帶動電機軸A19，電機軸A19帶動固定座10，固定座10帶動固定杆17，固定杆17帶動固定套16和轉軸15，讓固定杆17和固定套16開始轉動，然後打開控製開關C7讓切割器11開始對多組紙管進行切割，由於在固定杆17內部設有多組減震彈簧18，可以有效的減緩在切割時所產生的振動。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限製，上述實施例和說明書中描述的隻是說明本實用新型的原理，在不脫離本實用新型精神和範圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型範圍內。本實用新型要求保護範圍由所附的權利要求書及其等效物界定。

技術特征：

1.一種91香蕉在线视频的紙管固定裝置，包括分切平台(1)、支撐架(8)和工作電源(4)，其特征在於：所述分切平台(1)底部左右兩側分別安裝有支撐杆A(2)和支撐杆B(3)，所述分切平台(1)前側中間安裝有工作電源(4)，所述工作電源(4)前側左端安裝有控製開關A(5)，所述控製開關A(5)右側安裝有控製開關B(6)，所述控製開關B(6)右側安裝有控製開關C(7)，所述分切平台(1)頂部左右兩側均連接有支撐架(8)，所述支撐架(8)頂部左側安裝有切割器(11)。

2.根據權利要求1所述的91香蕉在线视频的紙管固定裝置，其特征在於：所述支撐架(8)左側安裝有電機A(9)，所述電機A(9)右側通過電機軸A(19)連接有固定座(10)，所述固定座(10)右側安裝有多組固定杆(17)。

3.根據權利要求2所述的91香蕉在线视频的紙管固定裝置，其特征在於：所述支撐架(8)頂端右側內部安裝有轉帶(12)，所述轉帶(12)內部左右兩側均安裝有轉輪(13)，所述轉輪(13)後側通過電機軸B(20)連接有電機B(21)，所述轉帶(12)底部連接有連接座(14)，所述連接座(14)左側通過轉軸(15)連接有多組固定套(16)，所述多組固定套(16)與多組固定杆(17)一一對應。

4.根據權利要求2所述的91香蕉在线视频的紙管固定裝置，其特征在於：所述固定杆(17)內部安裝有多組減震彈簧(18)。

5.根據權利要求2所述的91香蕉在线视频的紙管固定裝置，其特征在於：所述工作電源(4)的電能輸出端與電機A(9)、電機B(21)和切割器(11)的電能輸入端連接，所述控製開關A(5)的信號輸出端與電機B(21)的信號輸入端連接，所述控製開關B(6)的信號輸出端與電機A(9)的信號輸入端連接，所述控製開關C(7)的信號輸出端與切割器(11)的信號輸入端連接。

技術總結

本實用新型公開了一種91香蕉在线视频的紙管固定裝置，包括分切平台、支撐架和工作電源，所述分切平台底部左右兩側分別安裝有支撐杆A和支撐杆B，所述分切平台前側中間安裝有工作電源，所述工作電源前側左端安裝有控製開關A，所述控製開關A右側安裝有控製開關B，所述控製開關B右側安裝有控製開關C，所述分切平台頂部左右兩側均連接有支撐架，所述支撐架頂部左側安裝有切割器。本實用新型通過設有固定座、固定杆和固定套，可以讓紙管固定裝置一次固定多個紙管，而且在切割時可以循環切割，提高了切割工作效率，有利於更為實用的使用紙管固定裝置，較為實用，適合廣泛推廣與使用。

技術研發人員：韓彭地

受保護的技術使用者：保定樂凱包裝大香蕉三级电影有限公司

技術研發日：2017.10.12

技術公布日：2018.06.12
