1.本實用新型涉及91香蕉在线视频技術領域，具體為一種具有廢料回收功能的紙管加工用91香蕉在线视频。

背景技術：

2.91香蕉在线视频是一種將寬幅紙張、雲母帶或薄膜分切成多條窄幅大香蕉三级电影的機械設備，常用於造紙機械、電線電纜雲母帶及印刷包裝機械，91香蕉在线视频主要的運用於：無紡布；雲母帶、紙張、絕緣大香蕉三级电影及各種薄膜大香蕉三级电影分切、特別適宜於窄帶(無紡布，紙張，絕緣大香蕉三级电影、雲母帶、薄膜等等)的分切。

3.現有的91香蕉在线视频一般不具有廢料收集效果，在紙管生產製造中與需要用到91香蕉在线视频，然而紙管分切時經常會有廢料落下，且在切割失誤或是剛啟動裝置時還有可能會有正片的環狀廢料落下，造成一定的大香蕉三级电影浪費。

技術實現要素：

4.本實用新型的目的在於提供一種具有廢料回收功能的紙管加工用91香蕉在线视频，以解決上述背景技術中提出現有的91香蕉在线视频一般不具有廢料收集效果，在紙管生產製造中與需要用到91香蕉在线视频，然而紙管分切時經常會有廢料落下，且在切割失誤或是剛啟動裝置時還有可能會有正片的環狀廢料落下，造成一定的大香蕉三级电影浪費的問題。

5.為實現上述目的，本實用新型提供如下技術方案：一種具有廢料回收功能的紙管加工用91香蕉在线视频，包括91香蕉在线视频體，所述91香蕉在线视频體的下端固定安裝有底座，所述底座的下端固定安裝有支撐腿，所述91香蕉在线视频體上端的右側固定安裝有驅動箱，所述驅動箱的左端旋轉安裝有驅動盤，所述驅動盤的左端固定連接有驅動輥，所述驅動輥的前方旋轉安裝有切割杆，所述切割杆的外端固定安裝有切割刀，所述91香蕉在线视频體的上端位於切割刀的下方固定設置有收集口，所述收集口的下方位於91香蕉在线视频體的內部固定安裝有收集箱。

6.優選的，所述收集箱的上方位於91香蕉在线视频體的內部固定安裝有導料板，所述導料板的上端呈圓弧結構，所述導料板的左右兩端通過連接杆與91香蕉在线视频體的內部固定連接，所述導料板的下方位於收集箱的上方旋轉安裝有破碎輥一，所述破碎輥一的下方旋轉安裝有破碎輥二。

7.優選的，所述破碎輥二的左側位於91香蕉在线视频體的左端固定安裝有驅動電機，所述驅動電機右端的傳動端穿過91香蕉在线视频體並延伸至91香蕉在线视频體的內部，所述驅動電機右端的傳動端位於91香蕉在线视频體的內部與破碎輥二固定連接，所述破碎輥一左側的外端固定安裝有齒輪一，所述破碎輥二左側的外端位於齒輪一的下方固定安裝有齒輪二，所述齒輪一與齒輪二齧合連接。

8.優選的，所述91香蕉在线视频體的上端活動安裝有防護罩，所述91香蕉在线视频體上端的前後兩側固定設置有滑槽，所述滑槽與防護罩相適配。

9.優選的，所述防護罩的長度與91香蕉在线视频體的長度相同，所述驅動箱左端的外側貫穿

設置有預留槽，所述防護罩通過預留槽延伸至驅動箱的右側。

10.優選的，所述防護罩左側的前端固定安裝有把手一，所述把手一的長度大於防護罩前端至防護罩前端的垂直間距，所述收集箱的前端延伸至91香蕉在线视频體的前端，所述收集箱的前端固定安裝有把手二。

11.與現有技術相比，本實用新型的有益效果是：

12.1、該具有廢料回收功能的紙管加工用91香蕉在线视频，通過安裝破碎裝置，可避免切割下來的邊角廢料保持圓弧狀從而導致收集時的間距過大造成收集容量變小的情況，同時切割成碎屑的紙管便於融料再次加工，進而大大提高了該91香蕉在线视频廢料回收的便捷性以及高效性；

13.2、該具有廢料回收功能的紙管加工用91香蕉在线视频，通過安裝驅動電機並采用齧合連接的齒輪一與齒輪二對破碎輥一與破碎輥二進行驅動，不但能形成對向旋轉切割，同時減少電機的使用，減少能源損耗以及成本造價；

14.3、該具有廢料回收功能的紙管加工用91香蕉在线视频，通過安裝防護罩，在進行切割時可將防護罩通過滑槽拉至91香蕉在线视频體的上方，不但能有效的進行切割防護，避免碎料飛濺，同時能有效的避免風力影響造成掉落的廢料改變下落軌跡，確保廢料能夠順利進入收集口中。

附圖說明

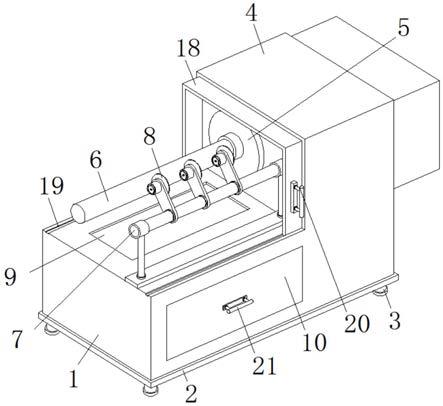

15.圖1為本實用新型立體結構示意圖一；

16.圖2為本實用新型立體結構示意圖二；

17.圖3為本實用新型91香蕉在线视频體剖麵結構示意圖；

18.圖4為本實用新型齒輪一剖麵結構示意圖。

19.圖中：1、91香蕉在线视频體；2、底座；3、支撐腿；4、驅動箱；5、驅動盤；6、驅動輥；7、切割杆；8、切割刀；9、收集口；10、收集箱；11、導料板；12、連接杆；13、破碎輥一；14、破碎輥二；15、驅動電機；16、齒輪一；17、齒輪二；18、防護罩；19、滑槽；20、把手一；21、把手二。

具體實施方式

20.下麵將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基於本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本實用新型保護的範圍。

21.請參閱圖1‑4，本實用新型提供一種技術方案：一種具有廢料回收功能的紙管加工用91香蕉在线视频，包括91香蕉在线视频體1，91香蕉在线视频體1的下端固定安裝有底座2，底座2的下端固定安裝有支撐腿3，91香蕉在线视频體1上端的右側固定安裝有驅動箱4，驅動箱4的左端旋轉安裝有驅動盤5，驅動盤5的左端固定連接有驅動輥6，驅動輥6的前方旋轉安裝有切割杆7，切割杆7的外端固定安裝有切割刀8，91香蕉在线视频體1的上端位於切割刀8的下方固定設置有收集口9，收集口9的下方位於91香蕉在线视频體1的內部固定安裝有收集箱10。

22.進一步的，收集箱10的上方位於91香蕉在线视频體1的內部固定安裝有導料板11，導料板11的上端呈圓弧結構，導料板11的左右兩端通過連接杆12與91香蕉在线视频體1的內部固定連接，導料板11的下方位於收集箱10的上方旋轉安裝有破碎輥一13，破碎輥一13的下方旋轉安裝有破

碎輥二14，通過安裝收集箱10，當該91香蕉在线视频在切割紙管時，切割產生的邊角廢料會首先從收集口9掉落至導料板11的上端，然後邊角廢料在導料板11的弧麵導向下落在破碎輥一13與破碎輥二14之間，在破碎輥一13與破碎輥二14旋轉切割破碎下，邊角廢料會變為碎屑落在收集箱10的內部，通過安裝破碎裝置，可避免切割下來的邊角廢料保持圓弧狀從而導致收集時的間距過大造成收集容量變小的情況，同時切割成碎屑的紙管便於融料再次加工，進而大大提高了該91香蕉在线视频廢料回收的便捷性以及高效性。

23.進一步的，破碎輥二14的左側位於91香蕉在线视频體1的左端固定安裝有驅動電機15，驅動電機15右端的傳動端穿過91香蕉在线视频體1並延伸至91香蕉在线视频體1的內部，驅動電機15右端的傳動端位於91香蕉在线视频體1的內部與破碎輥二14固定連接，破碎輥一13左側的外端固定安裝有齒輪一16，破碎輥二14左側的外端位於齒輪一16的下方固定安裝有齒輪二17，齒輪一16與齒輪二17齧合連接，通過安裝驅動電機15並采用齧合連接的齒輪一16與齒輪二17對破碎輥一13與破碎輥二14進行驅動，不但能形成對向旋轉切割，同時減少電機的使用，減少能源損耗以及成本造價。

24.進一步的，91香蕉在线视频體1的上端活動安裝有防護罩18，91香蕉在线视频體1上端的前後兩側固定設置有滑槽19，滑槽19與防護罩18相適配，通過安裝防護罩18，在進行切割時可將防護罩18通過滑槽19拉至91香蕉在线视频體1的上方，不但能有效的進行切割防護，避免碎料飛濺，同時能有效的避免風力影響造成掉落的廢料改變下落軌跡，確保廢料能夠順利進入收集口9中。

25.進一步的，防護罩18的長度與91香蕉在线视频體1的長度相同，驅動箱4左端的外側貫穿設置有預留槽，防護罩18通過預留槽延伸至驅動箱4的右側，通過設置預留槽，可在上下料時手動的將防護罩18向右推動至驅動箱4的內部，避免防護罩18對上下料造成影響。

26.進一步的，防護罩18左側的前端固定安裝有把手一20，把手一20的長度大於防護罩18前端至防護罩18前端的垂直間距，收集箱10的前端延伸至91香蕉在线视频體1的前端，收集箱10的前端固定安裝有把手二21，通過設置把手一20的長度大於防護罩18前端至防護罩18前端的垂直間距，在滑動防護罩18時可有效的避免防護罩18完全穿過驅動箱4，能起到一定的限位作用，同時根據人體工學，使用時可有效的避免把手一20與驅動箱4之間存在夾手的現象。

27.工作原理：當該91香蕉在线视频在切割紙管時，切割產生的邊角廢料會首先從收集口9掉落至導料板11的上端，然後邊角廢料在導料板11的弧麵導向下落在破碎輥一13與破碎輥二14之間，在破碎輥一13與破碎輥二14旋轉切割破碎下，邊角廢料會變為碎屑落在收集箱10的內部，當收集箱10收集滿後手動的拉動把手二21即可將收集箱10取出，在進行切割時可將防護罩18通過滑槽19拉至91香蕉在线视频體1的上方，不但能有效的進行切割防護，避免碎料飛濺，同時能有效的避免風力影響造成掉落的廢料改變下落軌跡，確保廢料能夠順利進入收集口9中，通過安裝驅動電機15並采用齧合連接的齒輪一16與齒輪二17對破碎輥一13與破碎輥二14進行驅動，不但能形成對向旋轉切割，同時減少電機的使用，減少能源損耗以及成本造價。

28.最後應當說明的是，以上內容僅用以說明本實用新型的技術方案，而非對本實用新型保護範圍的限製，本領域的普通技術人員對本實用新型的技術方案進行的簡單修改或者等同替換，均不脫離本實用新型技術方案的實質和範圍。

技術特征：

1.一種具有廢料回收功能的紙管加工用91香蕉在线视频，包括91香蕉在线视频體(1)，其特征在於：所述91香蕉在线视频體(1)的下端固定安裝有底座(2)，所述底座(2)的下端固定安裝有支撐腿(3)，所述91香蕉在线视频體(1)上端的右側固定安裝有驅動箱(4)，所述驅動箱(4)的左端旋轉安裝有驅動盤(5)，所述驅動盤(5)的左端固定連接有驅動輥(6)，所述驅動輥(6)的前方旋轉安裝有切割杆(7)，所述切割杆(7)的外端固定安裝有切割刀(8)，所述91香蕉在线视频體(1)的上端位於切割刀(8)的下方固定設置有收集口(9)，所述收集口(9)的下方位於91香蕉在线视频體(1)的內部固定安裝有收集箱(10)。2.根據權利要求1所述的一種具有廢料回收功能的紙管加工用91香蕉在线视频，其特征在於：所述收集箱(10)的上方位於91香蕉在线视频體(1)的內部固定安裝有導料板(11)，所述導料板(11)的上端呈圓弧結構，所述導料板(11)的左右兩端通過連接杆(12)與91香蕉在线视频體(1)的內部固定連接，所述導料板(11)的下方位於收集箱(10)的上方旋轉安裝有破碎輥一(13)，所述破碎輥一(13)的下方旋轉安裝有破碎輥二(14)。3.根據權利要求2所述的一種具有廢料回收功能的紙管加工用91香蕉在线视频，其特征在於：所述破碎輥二(14)的左側位於91香蕉在线视频體(1)的左端固定安裝有驅動電機(15)，所述驅動電機(15)右端的傳動端穿過91香蕉在线视频體(1)並延伸至91香蕉在线视频體(1)的內部，所述驅動電機(15)右端的傳動端位於91香蕉在线视频體(1)的內部與破碎輥二(14)固定連接，所述破碎輥一(13)左側的外端固定安裝有齒輪一(16)，所述破碎輥二(14)左側的外端位於齒輪一(16)的下方固定安裝有齒輪二(17)，所述齒輪一(16)與齒輪二(17)齧合連接。4.根據權利要求3所述的一種具有廢料回收功能的紙管加工用91香蕉在线视频，其特征在於：所述91香蕉在线视频體(1)的上端活動安裝有防護罩(18)，所述91香蕉在线视频體(1)上端的前後兩側固定設置有滑槽(19)，所述滑槽(19)與防護罩(18)相適配。5.根據權利要求4所述的一種具有廢料回收功能的紙管加工用91香蕉在线视频，其特征在於：所述防護罩(18)的長度與91香蕉在线视频體(1)的長度相同，所述驅動箱(4)左端的外側貫穿設置有預留槽，所述防護罩(18)通過預留槽延伸至驅動箱(4)的右側。6.根據權利要求5所述的一種具有廢料回收功能的紙管加工用91香蕉在线视频，其特征在於：所述防護罩(18)左側的前端固定安裝有把手一(20)，所述把手一(20)的長度大於防護罩(18)前端至防護罩(18)前端的垂直間距，所述收集箱(10)的前端延伸至91香蕉在线视频體(1)的前端，所述收集箱(10)的前端固定安裝有把手二(21)。

技術總結

本實用新型公開了一種具有廢料回收功能的紙管加工用91香蕉在线视频，包括91香蕉在线视频體，所述91香蕉在线视频體的下端固定安裝有底座，所述底座的下端固定安裝有支撐腿，所述91香蕉在线视频體上端的右側固定安裝有驅動箱，所述驅動箱的左端旋轉安裝有驅動盤，所述驅動盤的左端固定連接有驅動輥，所述驅動輥的前方旋轉安裝有切割杆，所述切割杆的外端固定安裝有切割刀，所述91香蕉在线视频體的上端位於切割刀的下方固定設置有收集口。該具有廢料回收功能的紙管加工用91香蕉在线视频，可避免切割下來的邊角廢料保持圓弧狀從而導致收集時的間距過大造成收集容量變小的情況，同時切割成碎屑的紙管便於融料再次加工，進而大大提高了該91香蕉在线视频廢料回收的便捷性以及高效性。91香蕉在线视频廢料回收的便捷性以及高效性。91香蕉在线视频廢料回收的便捷性以及高效性。

技術研發人員：沈紅霞

受保護的技術使用者：常州市傑霞塑料包裝有限公司

技術研發日：2021.01.12

技術公布日：2021/10/8
