本實用新型涉及一種91香蕉在线视频，具體是一種大紙管91香蕉在线视频。

背景技術：

現有的切紙管機是采用氣動加電動運轉切割，造型美觀簡約。設計完美，平台高度適中，便於員工輕鬆操作。傳動負載耗電量小。紙管采用平刀切割，切口平整無粉塵，長短精確度準。它廣泛應用於；紡織、造紙、文具、煙花、印刷、包裝、皮革等……各行業。是目前紙製品的理想切割設備。主要適用於各類長度較短，而產量適中的紙管切割。

但是現有的切紙管機隻適用於切割小直徑的紙管，無法切割較大直徑的紙管。

技術實現要素：

本實用新型的目的在於提供一種大紙管91香蕉在线视频，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種大紙管91香蕉在线视频，包括機架、主動力馬達和圓刀馬達，所述機架底部左端固定安裝有主動力馬達，主動力馬達的輸出軸上連接有第一皮帶輪，第一皮帶輪通過皮帶驅動連接第二皮帶輪；所述機架中部設有工作平台，工作平台的左端設有軸承座墊板，軸承座墊板與工作平台固定連接，軸承座墊板上前後對稱設有兩個第一軸承座，第一軸承座與軸承座墊板固定連接；所述工作平台的右端前後對稱設有第二軸承座；所述第一軸承座與第二軸承座之間通過軸承轉動設有兩根膠托輥，其中位於工作平台後部的膠托輥的左端穿出第一軸承座連接有第二皮帶輪；所述機架頂部傾斜設有壓輥連接板，壓輥連接板設有兩根且均與機架固定連接，兩根壓輥連接板的端部通過軸承連接有壓輥；所述機架頂部右端固定連接馬達固定板，馬達固定板的後端固定安裝有圓刀馬達，馬達固定板的後端通過軸承轉動設有圓刀，圓刀馬達通過皮帶傳動機構驅動連接圓刀。

進一步的，所述第一皮帶輪、皮帶、第二皮帶輪外圍設有設備罩，設備罩與機架固定連接。

進一步的，所述第二軸承座之間設有伺服電機，伺服電機固定安裝在工作平台上。

進一步的，所述機架高度為1100mm，長度為1220mm，寬度為800mm。

進一步的，所述膠托輥的長度為1000mm。

與現有技術相比，本實用新型工作時，紙管放置在兩根膠托輥之間，壓輥壓住紙管放置紙管脫落，圓刀馬達通過皮帶傳動機構驅動圓刀轉動，從而對紙管進行切割，主動力馬達帶動其中一根膠托輥轉動，膠托輥帶動紙管轉動從而使得紙管的整個圓周都得到切割，本實用新型結構簡單，實用性強，方便切割直徑較大的紙管。

附圖說明

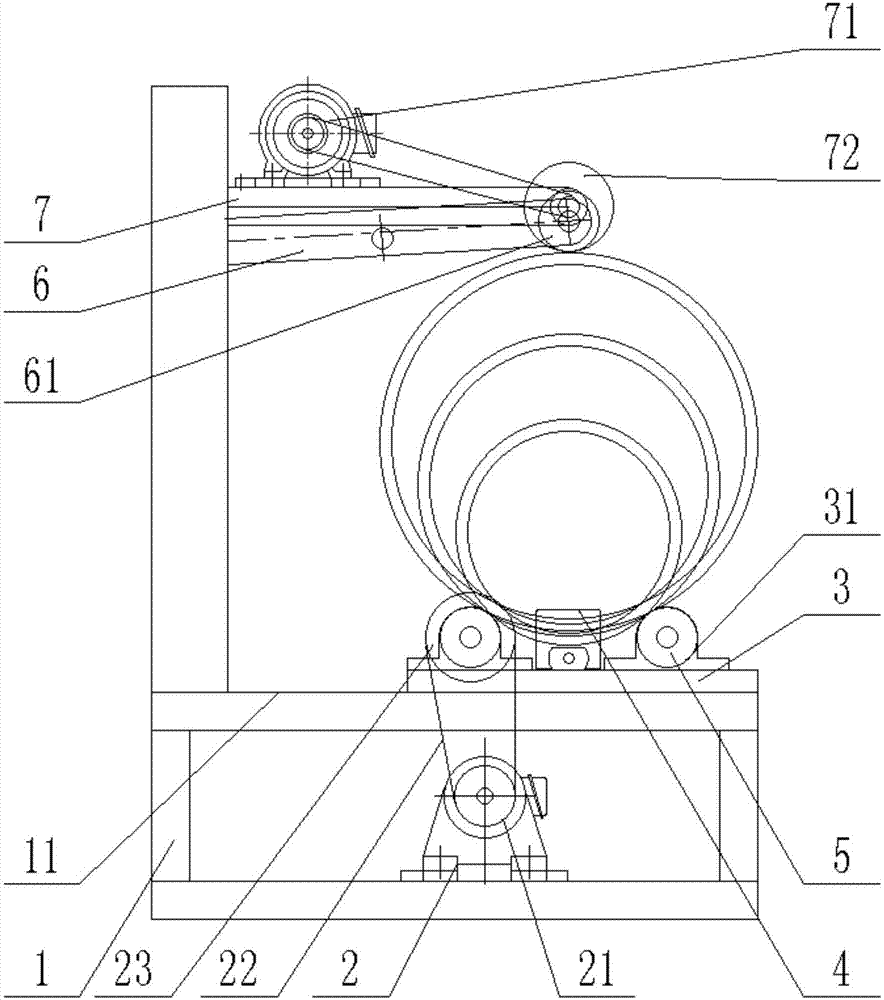

圖1為大紙管91香蕉在线视频的結構示意圖。

圖2為大紙管91香蕉在线视频的側視圖。

具體實施方式

下麵結合具體實施方式對本專利的技術方案作進一步詳細地說明。

請參閱圖1-2，一種大紙管91香蕉在线视频，包括機架1、主動力馬達2和圓刀馬達71，所述機架1底部左端固定安裝有主動力馬達2，主動力馬達2的輸出軸上連接有第一皮帶輪21，第一皮帶輪21通過皮帶22驅動連接第二皮帶輪23，第一皮帶輪21、皮帶22、第二皮帶輪23外圍設有設備罩24，設備罩24與機架1固定連接；

所述機架1中部設有工作平台11，工作平台11的左端設有軸承座墊板3，軸承座墊板3與工作平台11固定連接，軸承座墊板3上前後對稱設有兩個第一軸承座31，第一軸承座31與軸承座墊板3固定連接；

所述工作平台11的右端前後對稱設有第二軸承座32，兩個第二軸承座32之間設有伺服電機4，伺服電機4固定安裝在工作平台11上；

所述第一軸承座31與第二軸承座32之間通過軸承轉動設有兩根膠托輥5，其中位於工作平台11後部的膠托輥5的左端穿出第一軸承座31連接有第二皮帶輪23；

所述機架1頂部傾斜設有壓輥連接板6，壓輥連接板6設有兩根且均與機架1固定連接，兩根壓輥連接板6的端部通過軸承連接有壓輥61；

所述機架1頂部右端固定連接馬達固定板7，馬達固定板7的後端固定安裝有圓刀馬達71，馬達固定板7的後端通過軸承轉動設有圓刀71，圓刀馬達71通過皮帶傳動機構驅動連接圓刀71；

本實用新型工作時，紙管放置在兩根膠托輥5之間，壓輥61壓住紙管放置紙管脫落，圓刀馬達71通過皮帶傳動機構驅動圓刀71轉動，從而對紙管進行切割，主動力馬達2帶動其中一根膠托輥5轉動，膠托輥5帶動紙管轉動從而使得紙管的整個圓周都得到切割，本實用新型結構簡單，實用性強。

上麵對本專利的較佳實施方式作了詳細說明，但是本專利並不限於上述實施方式，在本領域的普通技術人員所具備的知識範圍內，還可以在不脫離本專利宗旨的前提下做出各種變化。

技術特征：

1.一種大紙管91香蕉在线视频，包括機架、主動力馬達和圓刀馬達，其特征在於，所述機架底部左端固定安裝有主動力馬達，主動力馬達的輸出軸上連接有第一皮帶輪，第一皮帶輪通過皮帶驅動連接第二皮帶輪；所述機架中部設有工作平台，工作平台的左端設有軸承座墊板，軸承座墊板與工作平台固定連接，軸承座墊板上前後對稱設有兩個第一軸承座，第一軸承座與軸承座墊板固定連接；所述工作平台的右端前後對稱設有第二軸承座；所述第一軸承座與第二軸承座之間通過軸承轉動設有兩根膠托輥，其中位於工作平台後部的膠托輥的左端穿出第一軸承座連接有第二皮帶輪；所述機架頂部傾斜設有壓輥連接板，壓輥連接板設有兩根且均與機架固定連接，兩根壓輥連接板的端部通過軸承連接有壓輥；所述機架頂部右端固定連接馬達固定板，馬達固定板的後端固定安裝有圓刀馬達，馬達固定板的後端通過軸承轉動設有圓刀，圓刀馬達通過皮帶傳動機構驅動連接圓刀。

2.根據權利要求1所述的大紙管91香蕉在线视频，其特征在於，所述第一皮帶輪、皮帶、第二皮帶輪外圍設有設備罩，設備罩與機架固定連接。

3.根據權利要求1所述的大紙管91香蕉在线视频，其特征在於，所述第二軸承座之間設有伺服電機，伺服電機固定安裝在工作平台上。

4.根據權利要求1所述的大紙管91香蕉在线视频，其特征在於，所述機架高度為1100mm，長度為1220mm，寬度為800mm。

5.根據權利要求1所述的大紙管91香蕉在线视频，其特征在於，所述膠托輥的長度為1000mm。

技術總結

本實用新型公開了一種大紙管91香蕉在线视频，包括機架、主動力馬達和圓刀馬達，所述機架底部左端固定安裝有主動力馬達，主動力馬達的輸出軸上連接有第一皮帶輪，第一皮帶輪通過皮帶驅動連接第二皮帶輪；所述機架中部設有工作平台，工作平台的左端設有軸承座墊板，軸承座墊板與工作平台固定連接，軸承座墊板上前後對稱設有兩個第一軸承座，第一軸承座與軸承座墊板固定連接；所述工作平台的右端前後對稱設有第二軸承座；所述第一軸承座與第二軸承座之間通過軸承轉動設有兩根膠托輥；本實用新型工作時，主動力馬達帶動其中一根膠托輥轉動，膠托輥帶動紙管轉動從而使得紙管的整個圓周都得到切割，本實用新型結構簡單，實用性強。

技術研發人員：周林;周飛婭

受保護的技術使用者：東莞市技航機電科技有限公司

文檔號碼：201720799727

技術研發日：2017.07.04

技術公布日：2018.01.16
