本發明涉及切割設備領域，特別涉及一種可調節切割長度的高效紙管91香蕉在线视频。

背景技術：

紙管91香蕉在线视频是紙管加工過程中常用的設備，用於將紙管切割成所需長度。

現有的紙管91香蕉在线视频是將紙管安放在轉軸上，通過電機驅動轉軸的旋轉，使得紙管與切割刀片接觸而實現切割，目前的切割刀片有單個的，也有多個的，單個刀片由於可沿著轉軸軸向移動，故可以任意調節切割的長度，但切割效率不高；多個刀片由於一次落刀可將同一根紙管切成若幹段，故切割效率較高，但由於各刀片間的距離是固定的，故使得紙管切割的長度不可調節，若要切割其他長度的紙管，則需要更換刀片組，這不僅費時費力，增加勞動強度，還會間接地影響生產效率。

技術實現要素：

本發明要解決的技術問題是：為了克服現有技術的不足，提供一種可調節切割長度的高效紙管91香蕉在线视频。

本發明解決其技術問題所采用的技術方案是：一種可調節切割長度的高效紙管91香蕉在线视频，包括機座、轉軸、旋轉驅動裝置、切割驅動裝置和切割裝置，所述切割驅動裝置設置在機座的上方，所述切割裝置設置在切割驅動裝置的上方，所述切割裝置位於轉軸的一側；

所述切割驅動裝置包括第一電機、絲杆、固定塊、滑動杆和滑塊，所述第一電機和固定塊設置在機座的上端麵上，所述絲杆與水平麵平行，所述絲杆與轉軸垂直，所述絲杆與第一電機的輸出軸同軸設置，所述第一電機與絲杆傳動連接，所述固定塊上設有第一軸承，所述絲杆的遠離第一電機的一端通過第一軸承與固定塊連接，所述滑動杆與絲杆平行，所述滑動杆與固定塊連接，所述滑動杆穿過滑塊且滑動杆與滑塊滑動連接，所述滑塊上設有螺紋孔，所述絲杆經螺紋孔穿過滑塊，所述絲杆與滑塊螺紋連接；

所述切割裝置包括支撐機構、切割機構和驅動機構，所述支撐機構與切割機構傳動連接，所述驅動機構與支撐機構傳動連接；

所述支撐機構包括兩個支撐組件，所述切割機構設置在兩個支撐組件之間，兩個支撐組件關於切割機構對稱設置，所述支撐組件包括支撐塊、第二軸承、轉動軸和支板，所述支撐塊設置在滑塊的上端麵上，所述轉動軸與轉軸平行，所述支板為圓盤形，所述轉動軸與支板垂直，所述支撐塊上設有第二軸承，所述轉動軸的一端通過第二軸承與支撐塊連接，所述轉動軸的另一端與支板的圓心處連接，兩個支撐組件的支板正對設置，所述切割機構設置在兩個支板之間；

所述切割機構包括若幹個切割組件，各切割組件沿著支板的圓心周向均勻設置，所述切割組件包括支撐軸和刀片，所述支撐軸與轉軸平行，所述支撐軸的兩端分別與兩個支板連接，所述刀片為圓形，所述刀片套設在支撐軸上，所述支撐軸與刀片所在的平麵垂直，所述刀片有若幹個，各刀片均勻分布在支撐軸上，各刀片均位於轉軸的一側；

所述驅動機構包括第二電機、第一圓柱齒輪和第二圓柱齒輪，所述第二電機與第一圓柱齒輪傳動連接，所述第二圓柱齒輪套設在兩個支撐組件的其中一個轉動軸上，所述第一圓柱齒輪與第二圓柱齒輪齧合。

作為優選，為了保證刀片在切割時的穩定性，所述滑塊上設有緊固機構，所述緊固機構包括氣缸、緊固環和橡膠墊，所述氣缸設置在滑塊的上方，所述氣缸的輸出軸與絲杆平行，所述緊固環為半圓環形，所述緊固環豎向設置，所述橡膠墊為半圓環形，所述橡膠墊設置在緊固環的內圈上並與緊固環的內圈匹配，所述緊固環的外圈與氣缸的輸出軸連接，所述緊固環的內圈通過橡膠墊與兩個支撐組件的遠離第二圓柱齒輪的轉動軸抵靠。

作為優選，為了提高刀片在切割時的穩定性，所述緊固機構有兩個，兩個緊固機構關於轉動軸的軸線對稱設置。

作為優選，為了進一步提高刀片在切割時的穩定性，所述橡膠墊的內徑與轉動軸的直徑相等。

作為優選，為了延長橡膠墊的使用壽命，所述橡膠墊的製作大香蕉三级电影為丁晴橡膠。

作為優選，為了提高滑塊滑動的穩定性，所述滑動杆有兩個，兩個滑動杆關於絲杆對稱設置。

作為優選，為了防腐，從而使刀片快速切割，所述絲杆的表麵設有防腐鍍鋅層。

作為優選，為了便於操作，所述機座上設有開關，所述開關與第一電機和第二電機電連接。

作為優選，為了使設備的工作狀態智能化，所述第一電機和第二電機均為伺服電機。

作為優選，為了延長轉軸的使用壽命，所述轉軸的製作大香蕉三级电影為玻璃鋼。

本發明的有益效果是，該可調節切割長度的高效紙管91香蕉在线视频，通過在轉軸的一側設置多個不同刀片間距的刀片組，當需要用到某組刀片時，通過驅動機構使該刀片組旋轉至與轉軸對應的位置，再通過切割驅動裝置驅動刀片移動，使其與紙管接觸從而進行切割，多個刀片的設置不僅生產效率高，且通過切換不同的刀片組實現了切割長度的調節，適用範圍更大，同時無須人工更換刀片，省時省力，減輕勞動強度，避免對生產效率的影響。

附圖說明

下麵結合附圖和實施例對本發明進一步說明。

圖1是本發明的一種可調節切割長度的高效紙管91香蕉在线视频的結構示意圖。

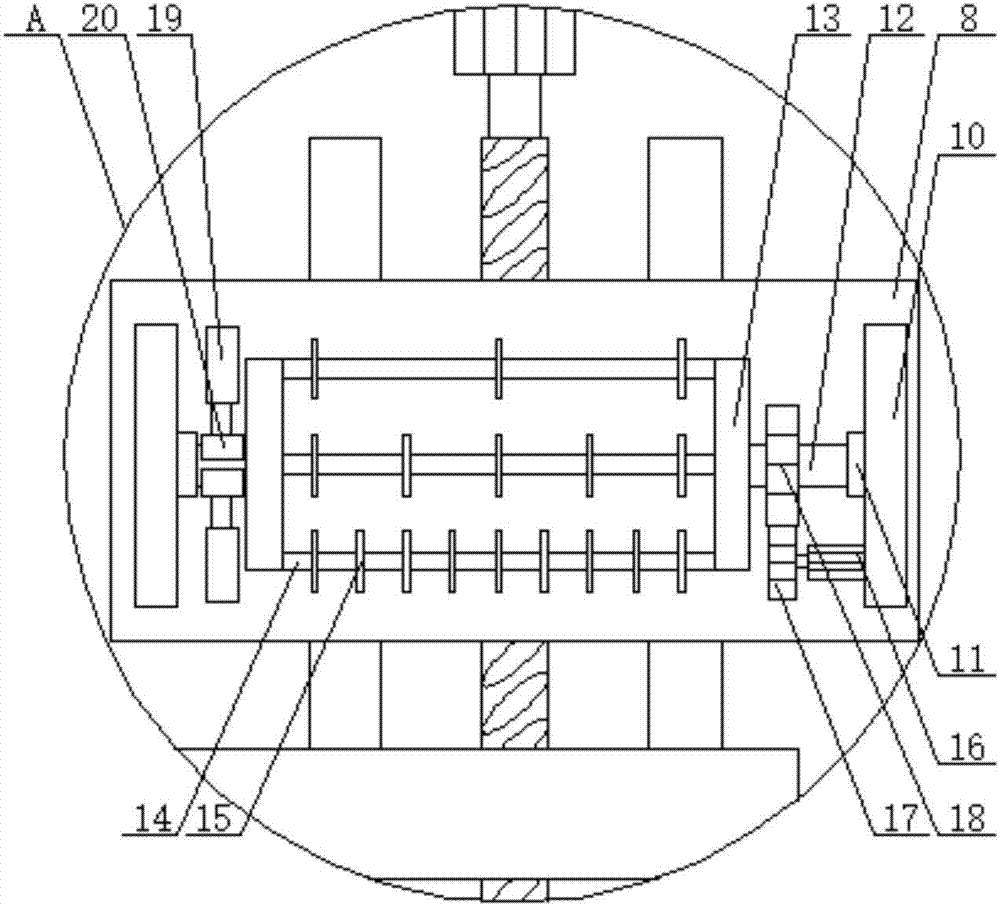

圖2是圖1的a部放大圖。

圖3是本發明的一種可調節切割長度的高效紙管91香蕉在线视频的支板、支撐軸和刀片的連接結構示意圖。

圖4是本發明的一種可調節切割長度的高效紙管91香蕉在线视频的緊固機構的結構示意圖。

圖中：1.機座，2.轉軸，3.旋轉驅動裝置，4.第一電機，5.絲杆，6.固定塊，7.滑動杆，8.滑塊，9.第一軸承，10.支撐塊，11.第二軸承，12.轉動軸，13.支板，14.支撐軸，15.刀片，16.第二電機，17.第一圓柱齒輪，18.第二圓柱齒輪，19.氣缸，20.緊固環，21.橡膠墊。

具體實施方式

現在結合附圖對本發明作進一步詳細的說明。這些附圖均為簡化的示意圖，僅以示意方式說明本發明的基本結構，因此其僅顯示與本發明有關的構成。

如圖1-4所示，一種可調節切割長度的高效紙管91香蕉在线视频，包括機座1、轉軸2、旋轉驅動裝置3、切割驅動裝置和切割裝置，所述切割驅動裝置設置在機座1的上方，所述切割裝置設置在切割驅動裝置的上方，所述切割裝置位於轉軸2的一側；

所述切割驅動裝置包括第一電機4、絲杆5、固定塊6、滑動杆7和滑塊8，所述第一電機4和固定塊6設置在機座1的上端麵上，所述絲杆5與水平麵平行，所述絲杆5與轉軸2垂直，所述絲杆5與第一電機4的輸出軸同軸設置，所述第一電機4與絲杆5傳動連接，所述固定塊6上設有第一軸承9，所述絲杆5的遠離第一電機4的一端通過第一軸承9與固定塊6連接，所述滑動杆7與絲杆5平行，所述滑動杆7與固定塊6連接，所述滑動杆7穿過滑塊8且滑動杆7與滑塊8滑動連接，所述滑塊8上設有螺紋孔，所述絲杆5經螺紋孔穿過滑塊8，所述絲杆5與滑塊8螺紋連接；

所述切割裝置包括支撐機構、切割機構和驅動機構，所述支撐機構與切割機構傳動連接，所述驅動機構與支撐機構傳動連接；

所述支撐機構包括兩個支撐組件，所述切割機構設置在兩個支撐組件之間，兩個支撐組件關於切割機構對稱設置，所述支撐組件包括支撐塊10、第二軸承11、轉動軸12和支板13，所述支撐塊10設置在滑塊8的上端麵上，所述轉動軸12與轉軸2平行，所述支板13為圓盤形，所述轉動軸12與支板13垂直，所述支撐塊10上設有第二軸承11，所述轉動軸12的一端通過第二軸承11與支撐塊10連接，所述轉動軸12的另一端與支板13的圓心處連接，兩個支撐組件的支板13正對設置，所述切割機構設置在兩個支板13之間；

所述切割機構包括若幹個切割組件，各切割組件沿著支板13的圓心周向均勻設置，所述切割組件包括支撐軸14和刀片15，所述支撐軸14與轉軸2平行，所述支撐軸14的兩端分別與兩個支板13連接，所述刀片15為圓形，所述刀片15套設在支撐軸14上，所述支撐軸14與刀片15所在的平麵垂直，所述刀片15有若幹個，各刀片15均勻分布在支撐軸14上，各刀片15均位於轉軸2的一側；

所述驅動機構包括第二電機16、第一圓柱齒輪17和第二圓柱齒輪18，所述第二電機16與第一圓柱齒輪17傳動連接，所述第二圓柱齒輪18套設在兩個支撐組件的其中一個轉動軸12上，所述第一圓柱齒輪17與第二圓柱齒輪18齧合。

作為優選，為了保證刀片15在切割時的穩定性，所述滑塊8上設有緊固機構，所述緊固機構包括氣缸19、緊固環20和橡膠墊21，所述氣缸19設置在滑塊8的上方，所述氣缸19的輸出軸與絲杆5平行，所述緊固環20為半圓環形，所述緊固環20豎向設置，所述橡膠墊21為半圓環形，所述橡膠墊21設置在緊固環20的內圈上並與緊固環20的內圈匹配，所述緊固環20的外圈與氣缸19的輸出軸連接，所述緊固環20的內圈通過橡膠墊21與兩個支撐組件的遠離第二圓柱齒輪18的轉動軸12抵靠，當刀片15切換完畢後，氣缸19的輸出軸頂出，推動緊固環20，使其靠近轉動軸12，直至橡膠墊21與轉動軸12抵靠，橡膠墊21對轉動軸12產生較大的摩擦力，使轉動軸12在刀片15切割時不易轉動，從而使刀片15不易晃動，保證了刀片15在切割時的穩定性。

作為優選，為了提高刀片15在切割時的穩定性，所述緊固機構有兩個，兩個緊固機構關於轉動軸12的軸線對稱設置，兩個緊固機構可使轉動軸12所受的摩擦力變大，從而提高刀片15在切割時的穩定性。

作為優選，為了進一步提高刀片15在切割時的穩定性，所述橡膠墊21的內徑與轉動軸12的直徑相等，使得橡膠墊21可與轉動軸12完全貼合，增大了接觸麵積，從而使轉動軸12所受的摩擦力更大，進一步提高刀片15在切割時的穩定性。

作為優選，為了延長橡膠墊21的使用壽命，所述橡膠墊21的製作大香蕉三级电影為丁晴橡膠，由於丁晴橡膠耐磨性和耐老化性都比較好，故可延長橡膠墊21的使用壽命。

作為優選，為了提高滑塊8滑動的穩定性，所述滑動杆7有兩個，兩個滑動杆7關於絲杆5對稱設置，兩個滑動杆7能夠更好地限製滑塊8的轉動，使得滑塊8沿著絲杆5更穩定地移動。

作為優選，為了防腐，從而使刀片15快速切割，所述絲杆5的表麵設有防腐鍍鋅層，由於鋅腐蝕的產物對鋅有較好的保護作用，所以腐蝕速度非常慢，壽命是未鍍鋅的l5～30倍，故能防止絲杆5表麵生鏽，避免影響滑塊8的移動速度，從而使刀片15快速切割。

作為優選，為了便於操作，所述機座1上設有開關，所述開關與第一電機4和第二電機16電連接。

作為優選，為了使設備的工作狀態智能化，所述第一電機4和第二電機16均為伺服電機，由於伺服電機可使控製速度、位置精度非常準確，可以將電壓信號轉化為轉矩和轉速以驅動控製對象，故能形成智能操控係統，使切割驅動裝置和驅動機構更好地配合工作。

作為優選，為了延長轉軸2的使用壽命，所述轉軸2的製作大香蕉三级电影為玻璃鋼，由於刀片15切割時往往會與轉軸2接觸，而玻璃鋼質地堅硬，可防止刀片15對轉軸2造成較大的損傷，從而延長轉軸2的使用壽命。

該可調節切割長度的高效紙管91香蕉在线视频，由於支撐軸14設置在兩個支板13之間且沿著支板13的圓心周向均勻設置，支撐軸14與轉軸2平行，支撐軸14的兩端分別與兩個支板13連接，刀片15為圓形，刀片15套設在支撐軸14上，支撐軸14與刀片15所在的平麵垂直，刀片15有若幹個，各刀片15均勻分布在支撐軸14上，各刀片15均位於轉軸2的一側，故相當於在轉軸2的一側設置多個不同刀片15間距的刀片組，當需要用到某組刀片15時，啟動氣缸19，由於氣缸19設置在滑塊8的上方，氣缸19的輸出軸與絲杆5平行，緊固環20為半圓環形，緊固環20豎向設置，橡膠墊21為半圓環形，橡膠墊21設置在緊固環20的內圈上並與緊固環20的內圈匹配，緊固環20的外圈與氣缸19的輸出軸連接，緊固環20的內圈通過橡膠墊21與兩個支撐組件的遠離第二圓柱齒輪18的轉動軸12抵靠，故氣缸19的輸出軸收回，使緊固環20脫離轉動軸12，此時通過開關啟動第二電機16，由於第二電機16與第一圓柱齒輪17傳動連接，第二圓柱齒輪18套設在兩個支撐組件的其中一個轉動軸12上，第一圓柱齒輪17與第二圓柱齒輪18齧合，故第二電機16通過第一圓柱齒輪17驅動第二圓柱齒輪18轉動，帶動轉動軸12轉動，由於支撐塊10設置在滑塊8的上端麵上，轉動軸12與轉軸2平行，支板13為圓盤形，轉動軸12與支板13垂直，支撐塊10上設有第二軸承11，轉動軸12的一端通過第二軸承11與支撐塊10連接，轉動軸12的另一端與支板13的圓心處連接，而支撐塊10、第二軸承11、轉動軸12和支板13均有兩個且兩個支板13正對設置，故轉動軸12帶動支板13轉動，進而帶動支撐軸14和刀片15轉動，使該刀片組旋轉至與轉軸2對應的位置，此時氣缸19啟動，氣缸19的輸出軸頂出，推動緊固環20，使其靠近轉動軸12，直至橡膠墊21與轉動軸12抵靠，橡膠墊21對轉動軸12產生較大的摩擦力，使轉動軸12在刀片15切割時不易轉動，從而使刀片15不易晃動，保證刀片15在切割時的穩定性，此時，第一電機4啟動，由於第一電機4和固定塊6設置在機座1的上端麵上，絲杆5與水平麵平行，絲杆5與轉軸2垂直，絲杆5與第一電機4的輸出軸同軸設置，第一電機4與絲杆5傳動連接，固定塊6上設有第一軸承9，絲杆5的遠離第一電機4的一端通過第一軸承9與固定塊6連接，故絲杆5轉動，由於滑動杆7與絲杆5平行，滑動杆7與固定塊6連接，滑動杆7穿過滑塊8且滑動杆7與滑塊8滑動連接，滑塊8上設有螺紋孔，絲杆5經螺紋孔穿過滑塊8，絲杆5與滑塊8螺紋連接，故滑塊8向靠近轉軸2的方向移動，從而驅動刀片15移動，使其與紙管接觸從而進行切割，多個刀片15的設置不僅生產效率高，且通過切換不同的刀片組實現了切割長度的調節，適用範圍更大，同時無須人工更換刀片15，省時省力，減輕勞動強度，避免對生產效率的影響。

與現有技術相比，該可調節切割長度的高效紙管91香蕉在线视频，通過在轉軸2的一側設置多個不同刀片15間距的刀片組，當需要用到某組刀片15時，通過驅動機構使該刀片組旋轉至與轉軸2對應的位置，再通過切割驅動裝置驅動刀片15移動，使其與紙管接觸從而進行切割，多個刀片15的設置不僅生產效率高，且通過切換不同的刀片組實現了切割長度的調節，適用範圍更大，同時無須人工更換刀片15，省時省力，減輕勞動強度，避免對生產效率的影響。

以上述依據本發明的理想實施例為啟示，通過上述的說明內容，相關工作人員完全可以在不偏離本項發明技術思想的範圍內，進行多樣的變更以及修改。本項發明的技術性範圍並不局限於說明書上的內容，必須要根據權利要求範圍來確定其技術性範圍。

技術特征：

技術總結

本發明涉及一種可調節切割長度的高效紙管91香蕉在线视频，包括機座、轉軸、旋轉驅動裝置、切割驅動裝置和切割裝置，切割驅動裝置包括第一電機、絲杆、固定塊、滑動杆和滑塊，切割裝置包括支撐機構、切割機構和驅動機構，該可調節切割長度的高效紙管91香蕉在线视频，通過在轉軸的一側設置多個不同刀片間距的刀片組，當需要用到某組刀片時，通過驅動機構使該刀片組旋轉至與轉軸對應的位置，再通過切割驅動裝置驅動刀片移動，使其與紙管接觸從而進行切割，多個刀片的設置不僅生產效率高，且通過切換不同的刀片組實現了切割長度的調節，適用範圍更大，同時無須人工更換刀片，省時省力，減輕勞動強度，避免對生產效率的影響。

技術研發人員：施淑琴

受保護的技術使用者：泉州泉港潤美環保科技有限公司

技術研發日：2017.04.08

技術公布日：2017.08.29
