本實用新型涉及一種膠帶紙管91香蕉在线视频，屬於膠帶加工技術領域。

背景技術：

膠帶母卷是一種膠帶產品，不同於91香蕉短视频日常生活中所見到的膠帶，膠帶母卷主要是用於膠帶分切廠，按照需求分切成日常生活中使用的不同規格的封箱膠帶成品；目前膠帶母卷大多采用切割機進行分切，很難對膠帶的尺寸進行嚴格把控。為解決上述問題，特提供一種新的技術方案。

技術實現要素：

本實用新型的目的在於提供一種膠帶紙管91香蕉在线视频，以解決上述背景技術中提出的問題。

為實現上述目的本實用新型采用以下技術方案：一種膠帶紙管91香蕉在线视频，包括機體和傳動架，所述機體上設置有電機、軸承座、刻度尺、上吊耳與下吊耳，所述電機通過螺栓安裝固定於機體左端上方，電機主軸上銷軸連接有裝夾輥，所述軸承座通過螺栓安裝固定於機體右端頂部，所述刻度尺通過螺絲安裝固定於機體頂部前端，所述上吊耳對稱焊接於機體前端上方，上吊耳內側焊接有上光軸，所述下吊耳對稱焊接於機體前端下方，下吊耳內側焊接有下光軸，所述傳動架放置於機體前端。

優選的，所述傳動架通過連接杆對稱焊接在一起，傳動架上設置有上軸孔、中軸孔、下軸孔與標杆，所述上軸孔開設於傳動架頂部，所述中軸孔開設於傳動架中部，且中軸孔套裝於上光軸上，所述下軸孔開設於傳動架底部，且下軸孔套裝於下光軸上，所述標杆焊接於傳動架後端左側上方。

優選的，所述上軸孔內側轉軸連接有刀架，所述刀架上設置有分切刀與把手，所述分切刀通過螺栓安裝固定於刀架底部後端，所述把手焊接於刀架前端中間。

優選的，所述標杆位於刻度尺頂部設置。

優選的，所述軸承座內部通過軸承過盈連接有轉盤，所述轉盤左端中間焊接有軸套，所述軸套套裝於裝夾輥右端。

與現有技術相比，本實用新型的有益效果是：本實用新型電機主軸上銷軸連接有裝夾輥，可通過電機輕鬆帶動裝夾輥進行旋轉；轉盤左端中間焊接有軸套，且軸套套裝於裝夾輥右端，可輕鬆將轉盤與裝夾輥進行對接，有效提高了裝夾輥旋轉的平穩性；標杆位於刻度尺頂部設置，可輕鬆掌控傳動架的移動距離；中軸孔套裝於上光軸上，同時下軸孔套裝於下光軸上，可使傳動架輕鬆順著光軸進行直線往複滑動；分切刀通過螺栓安裝固定於刀架底部後端，可輕鬆對裝夾輥上的膠帶母卷進行分切。

附圖說明

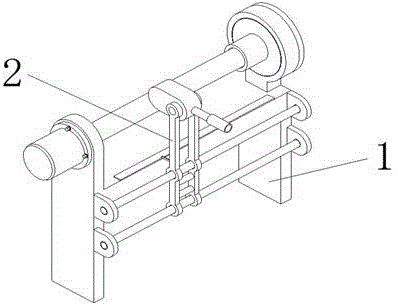

圖1為本實用新型結構示意圖；

圖2為本實用新型機體結構示意圖；

圖3為本實用新型傳動架結構示意圖；

圖中：1-機體；2-傳動架；3-電機；4-軸承座；5-刻度尺；6-上吊耳；7-下吊耳；8-轉盤；9-軸套；10-上光軸；11-下光軸；12-連接杆；13-上軸孔；14-中軸孔；15-下軸孔；16-標杆；17-刀架；18-把手；19-裝夾輥。

具體實施方式

下麵將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整的闡述。

如圖1-3所示，一種膠帶紙管91香蕉在线视频，包括機體1和傳動架2，機體1上設置有電機3、軸承座4、刻度尺5、上吊耳6與下吊耳7，電機3通過螺栓安裝固定於機體1左端上方，電機3主軸上銷軸連接有裝夾輥19，軸承座4通過螺栓安裝固定於機體1右端頂部，刻度尺5通過螺絲安裝固定於機體1頂部前端，上吊耳6對稱焊接於機體1前端上方，上吊耳6內側焊接有上光軸10，下吊耳7對稱焊接於機體1前端下方，下吊耳7內側焊接有下光軸11，傳動架2放置於機體1前端。

具體使用方式：將膠帶母卷穿過軸承座4套裝於裝夾輥19上，隨後將轉盤8嵌套於軸承座4上，使軸套9套裝於裝夾輥19右端；最後啟動電機3帶動裝夾輥19上的膠帶母卷進行旋轉，同時通過把手18帶動刀架17上的分切刀圍繞上軸孔13進行翻轉，分切刀翻轉對膠帶母卷進行切割；切割完畢後，可通過標杆16對照刻度尺5精確操控傳動架2進行位移，以方便對膠帶母卷進行分切。

以上所述為本實用新型較佳實施例，對於本領域的普通技術人員而言，根據本實用新型的教導，在不脫離本實用新型的原理與精神的情況下，對實施方式所進行的改變、修改、替換和變型仍落入本實用新型的保護範圍之內。

技術特征：

1.一種膠帶紙管91香蕉在线视频，包括機體（1）和傳動架（2），其特征在於：所述機體（1）上設置有電機（3）、軸承座（4）、刻度尺（5）、上吊耳（6）與下吊耳（7），所述電機（3）通過螺栓安裝固定於機體（1）左端上方，電機（3）主軸上銷軸連接有裝夾輥（19），所述軸承座（4）通過螺栓安裝固定於機體（1）右端頂部，所述刻度尺（5）通過螺絲安裝固定於機體（1）頂部前端，所述上吊耳（6）對稱焊接於機體（1）前端上方，上吊耳（6）內側焊接有上光軸（10），所述下吊耳（7）對稱焊接於機體（1）前端下方，下吊耳（7）內側焊接有下光軸（11），所述傳動架（2）放置於機體（1）前端。

2.根據權利要求1所述的一種膠帶紙管91香蕉在线视频，其特征在於：所述傳動架（2）通過連接杆（12）對稱焊接在一起，傳動架（2）上設置有上軸孔（13）、中軸孔（14）、下軸孔（15）與標杆（16），所述上軸孔（13）開設於傳動架（2）頂部，所述中軸孔（14）開設於傳動架（2）中部，且中軸孔（14）套裝於上光軸（10）上，所述下軸孔（15）開設於傳動架（2）底部，且下軸孔（15）套裝於下光軸（11）上，所述標杆（16）焊接於傳動架（2）後端左側上方。

3.根據權利要求2所述的一種膠帶紙管91香蕉在线视频，其特征在於：所述上軸孔（13）內側轉軸連接有刀架（17），所述刀架（17）上設置有分切刀與把手（18），所述分切刀通過螺栓安裝固定於刀架（17）底部後端，所述把手（18）焊接於刀架（17）前端中間。

4.根據權利要求2所述的一種膠帶紙管91香蕉在线视频，其特征在於：所述標杆（16）位於刻度尺（5）頂部設置。

5.根據權利要求1所述的一種膠帶紙管91香蕉在线视频，其特征在於：所述軸承座（4）內部通過軸承過盈連接有轉盤（8），所述轉盤（8）左端中間焊接有軸套（9），所述軸套（9）套裝於裝夾輥（19）右端。

技術總結

本實用新型公開了一種膠帶紙管91香蕉在线视频，包括機體和傳動架，所述機體上設置有電機、軸承座、刻度尺、上吊耳與下吊耳，所述電機通過螺栓安裝固定於機體左端上方，電機主軸上銷軸連接有裝夾輥，所述軸承座通過螺栓安裝固定於機體右端頂部，所述刻度尺通過螺絲安裝固定於機體頂部前端，所述上吊耳對稱焊接於機體前端上方，上吊耳內側焊接有上光軸，所述下吊耳對稱焊接於機體前端下方，下吊耳內側焊接有下光軸，所述傳動架放置於機體前端。本實用新型可輕鬆對成品後的膠帶管進行分切處理。

技術研發人員：黃紹華

受保護的技術使用者：棗莊佳宏包裝大香蕉三级电影有限公司

技術研發日：2019.11.12

技術公布日：2020.08.07
