本實用新型涉及隔膜91香蕉在线视频技術領域，具體為一種鋰電隔膜91香蕉在线视频的收邊料部件。

背景技術：

隔膜91香蕉在线视频是在鋰電池大香蕉三级电影隔膜生產過程中關鍵設備之一，其工作方式是用直立刀具把一定寬度的卷材隔膜切成數條較窄隔膜膜所用的裝置。隔膜91香蕉在线视频的傳統控製方案是利用一台大電機來驅動，在放卷軸上加有磁粉製動器，通過調節磁粉製動器的電流來控製其所產生的阻力，以控製大香蕉三级电影表麵的張力。

在傳統做法上，是將分切邊料通過鼓風機從風管吹出，吹出的邊料雜亂，不容易收整，占地空間大。

技術實現要素：

本實用新型的目的在於提供一種鋰電隔膜91香蕉在线视频的收邊料部件，解決了現有分切邊料通過鼓風機從風管吹出，吹出的邊料雜亂，不容易收整，占地空間大的問題。

為實現以上目的，本實用新型通過以下技術方案予以實現：一種鋰電隔膜91香蕉在线视频的收邊料部件，包括橫梁和支撐架，所述橫梁的兩端安裝有支撐架，兩個所述支撐架相對設置，且兩個支撐架相互平行，所述橫梁下表麵的中間位置固定安裝有加固件，所述加固件上設有半封閉型的凹口，所述支撐架上遠離橫梁的一側安裝有伺服馬達，且支撐架上安裝有傳動卷軸，所述傳動卷軸與橫梁上下平行，所述傳動卷軸上套設有卷軸套。

優選的，所述伺服馬達通過螺絲固定安裝在支撐架上。

優選的，所述傳動卷軸共設有兩個，兩個傳動卷軸以加固件為中心呈對稱分布。

優選的，所述傳動卷軸的一端穿過支撐架與伺服馬達傳動連接，且傳動卷軸的另一端套設有滑輪。

優選的，所述傳動卷軸的另一端通過滑輪活動安裝在凹口的內部。

優選的，所述卷軸套上固設有凸起型的限位環。

與現有技術相比，本實用新型的有益效果是：本實用新型邊料從生產部件出來後進入傳動卷軸，通過伺服馬達電帶動收卷軸上的軸套，自動把邊料卷成膜餅，收卷軸套可根據膜卷的寬度左右調整，占用空間少，卸膜方便，邊料容易收整，膜餅大小容易控製，節省操作時間，提高工作效率。

附圖說明

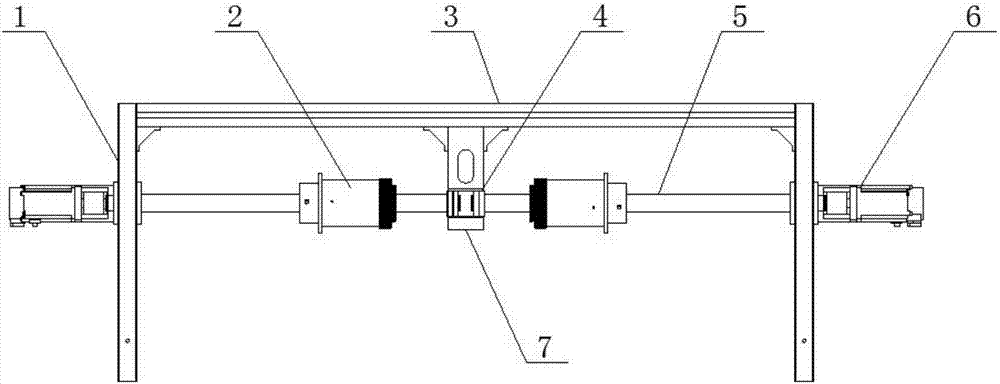

圖1為本實用新型整體的主視圖；

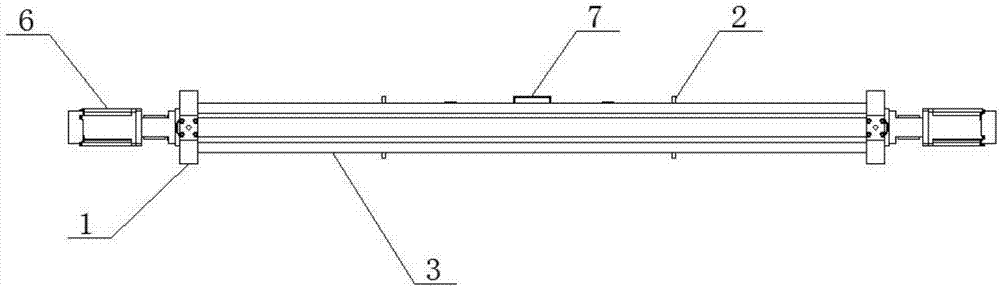

圖2為本實用新型整體的俯視圖；

圖3為本實用新型整體的立體示意圖。

圖中：1-支撐架、2-卷軸套、3-橫梁、4-凹口、5-傳動卷軸、6-伺服馬達、7-加固件。

具體實施方式

下麵將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基於本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本實用新型保護的範圍。

請參閱圖1-3，本實用新型提供一種技術方案：一種鋰電隔膜91香蕉在线视频的收邊料部件，包括橫梁3和支撐架1，橫梁3的兩端安裝有支撐架1，兩個支撐架1與橫梁3的角銜接處通過螺絲安裝有三角加強筋，用於增強支撐架1與橫梁3的連接固定性，兩個支撐架1相對設置，且兩個支撐架1相互平行，橫梁3下表麵的中間位置固定安裝有加固件7，加固件7上設有半封閉型的凹口4，支撐架1上遠離橫梁3的一側安裝有伺服馬達6，且支撐架1上安裝有傳動卷軸5，伺服馬達6帶動傳動卷軸5轉動，傳動卷軸5與橫梁3上下平行，傳動卷軸5上套設有卷軸套2，需要根據膜卷寬度對卷軸套2位置進行調節時，隻需滑動卷軸套2在傳動卷軸5上的位置，調節卷軸套2與加固件7之間的距離即可。

伺服馬達6通過螺絲固定安裝在支撐架1上；傳動卷軸5共設有兩個，兩個傳動卷軸5以加固件7為中心呈對稱分布；傳動卷軸5的一端穿過支撐架1與伺服馬達6傳動連接，且傳動卷軸5的另一端套設有滑輪；傳動卷軸5的另一端通過滑輪活動安裝在凹口4的內部，凹口4的內部設有內凹的圓弧結構，滑輪卡接在圓弧結構的內部；卷軸套2上固設有凸起型的限位環，用來限定卷膜的位置。

工作原理：該鋰電隔膜91香蕉在线视频的收邊料部件按正常程序安裝好後，在設備運行過程中，支撐架1上的伺服馬達6通過傳動軸帶動傳動卷軸5轉動，邊料從生產部件出來後進入傳動卷軸5，伺服馬達6電帶動傳動卷軸5上的卷軸套2，自動把邊料卷成膜餅，由於卷軸套2上設有限位機構，因此需要根據膜卷寬度對卷軸套2位置進行調節時，隻需滑動卷軸套2在傳動卷軸5上的位置，調節卷軸套2與加固件7之間的距離即可。

對於本領域技術人員而言，顯然本實用新型不限於上述示範性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示範性的，而且是非限製性的，本實用新型的範圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和範圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限製所涉及的權利要求。

技術特征：

1.一種鋰電隔膜91香蕉在线视频的收邊料部件，包括橫梁(3)和支撐架(1)，其特征在於：所述橫梁(3)的兩端安裝有支撐架(1)，兩個所述支撐架(1)相對設置，且兩個支撐架(1)相互平行，所述橫梁(3)下表麵的中間位置固定安裝有加固件(7)，所述加固件(7)上設有半封閉型的凹口(4)，所述支撐架(1)上遠離橫梁(3)的一側安裝有伺服馬達(6)，且支撐架(1)上安裝有傳動卷軸(5)，所述傳動卷軸(5)與橫梁(3)上下平行，所述傳動卷軸(5)上套設有卷軸套(2)。

2.根據權利要求1所述的一種鋰電隔膜91香蕉在线视频的收邊料部件，其特征在於，所述伺服馬達(6)通過螺絲固定安裝在支撐架(1)上。

3.根據權利要求1所述的一種鋰電隔膜91香蕉在线视频的收邊料部件，其特征在於，所述傳動卷軸(5)共設有兩個，兩個傳動卷軸(5)以加固件(7)為中心呈對稱分布。

4.根據權利要求1所述的一種鋰電隔膜91香蕉在线视频的收邊料部件，其特征在於，所述傳動卷軸(5)的一端穿過支撐架(1)與伺服馬達(6)傳動連接，且傳動卷軸(5)的另一端套設有滑輪。

5.根據權利要求4所述的一種鋰電隔膜91香蕉在线视频的收邊料部件，其特征在於，所述傳動卷軸(5)的另一端通過滑輪活動安裝在凹口(4)的內部。

6.根據權利要求1所述的一種鋰電隔膜91香蕉在线视频的收邊料部件，其特征在於，所述卷軸套(2)上固設有凸起型的限位環。

技術總結

本實用新型公開了一種鋰電隔膜91香蕉在线视频的收邊料部件，包括橫梁和支撐架，所述橫梁的兩端安裝有支撐架，兩個所述支撐架相對設置，且兩個支撐架相互平行，所述橫梁下表麵的中間位置固定安裝有加固件，所述加固件上設有半封閉型的凹口，所述支撐架上遠離橫梁的一側安裝有伺服馬達，且支撐架上安裝有傳動卷軸，所述傳動卷軸與橫梁上下平行，所述傳動卷軸上套設有卷軸套。本實用新型邊料從生產部件出來後進入傳動卷軸，通過伺服馬達電帶動收卷軸上的軸套，自動把邊料卷成膜餅，收卷軸套可根據膜卷的寬度左右調整，占用空間少，卸膜方便，邊料容易收整，膜餅大小容易控製，節省操作時間，提高工作效率。

技術研發人員：王發明

受保護的技術使用者：東莞市凱進機械電子有限公司

技術研發日：2017.11.24

技術公布日：2018.06.29
