本技術涉及隔膜收卷，具體涉及一種隔膜91香蕉在线视频的獨立臂收卷結構。

背景技術：

1、隨著電池市場的飛速發展，對隔膜質量的要求也日益提高，隔膜在鋰電池的應用中起著重要作用；隔膜在生產完成後，通常都需要使用收卷裝置進行收卷，以便於隔膜卷繞在收卷筒上形成膜卷；但是在收卷的過程中，隔膜往往會出現輕微的左右擺動，從而使得收卷在收卷筒上的隔膜不整齊，這不利於收卷筒的搬運。

2、為解決上述問題，傳統的解決方式是在收卷筒上設置限位板，以此限定薄膜收卷在收卷筒上的位置，但是此種形式往往容易造成隔膜的邊部受到擠壓、褶皺，從而影響隔膜的質量，而且傳統的收卷裝置在進行薄膜收卷時，也容易在隔膜的中間位置處產生褶皺，並且往往會使得收卷在收卷筒上的隔膜過於鬆散，不利於收卷完成後的收卷筒進行運輸。

技術實現思路

1、本實用新型所要解決的問題是提供一種隔膜91香蕉在线视频的獨立臂收卷結構，通過伸縮組件對獨立臂組件的彎折程度進行調整，以改變過輥對卷繞在收卷筒上的隔膜的壓力，從而消除隔膜在卷繞過程中出現的翹邊和褶皺現象。

2、為達到上述目的，本實用新型采用的技術方案為：

3、一種隔膜91香蕉在线视频的獨立臂收卷結構，包括至少一對相對設置的獨立臂組件，兩個所述獨立臂組件之間安裝有能夠轉動的收卷筒，且所述收卷筒的一側設置有過輥；每個所述獨立臂組件均包括固定臂，所述固定臂的一端轉動連接有擺動臂，所述收卷筒安裝於所述擺動臂遠離所述固定臂的一端；所述固定臂上還安裝有伸縮組件，所述伸縮組件的輸出端與所述擺動臂相連，並能夠驅動所述擺動臂相對於所述固定臂翻轉。

4、本實用新型一個較佳實施例中，兩個所述擺動臂的內側均安裝有能夠轉動的氣脹環組件，且兩個所述氣脹環組件能夠分別嵌入所述收卷筒的兩端。

5、本實用新型一個較佳實施例中，所述固定臂與所述擺動臂的連接處轉動安裝有齒輪，且所述齒輪能夠通過同步帶帶動所述氣脹環組件旋轉。

6、本實用新型一個較佳實施例中，所述擺動臂的內部設置有張緊輪，所述張緊輪貼合於所述同步帶的外側，且所述張緊輪的輪軸能夠穿過所述擺動臂延伸至其外部。

7、本實用新型一個較佳實施例中，所述獨立臂組件的下方設置有轉動的滑差軸，所述滑差軸的外圈與所述齒輪齧合以驅動其旋轉。

8、本實用新型一個較佳實施例中，所述伸縮組件的主體與所述固定臂之間轉動連接，所述伸縮組件的輸出端與所述擺動臂之間轉動連接。

9、本實用新型一個較佳實施例中，所述獨立臂組件的下方設置有導軌，所述固定臂的底部連接有滑座，且所述滑座滑動套設於所述導軌上。

10、本實用新型解決了背景技術中存在的缺陷，本實用新型的有益效果：

11、（1）本實用新型中，根據翹邊的嚴重程度，可通過伸縮組件調整收卷壓力，以此改變過輥對膜卷的壓力，從而消除隔膜收卷過程中出現的翹邊現象，通過該結構，可消除收卷過程中產生的褶皺和翹邊問題，並能使隔膜緊湊收卷在收卷筒上，便於收卷筒的運輸，且能達到提高生產效率的目的。

12、（2）本實用新型中，經滑差軸驅動齒輪轉動，齒輪通過同步帶帶動氣脹環組件旋轉，進而可使得收卷筒轉動，以實現對隔膜的主動收卷功能；該結構設計巧妙，空間利用緊湊，且穩定性高，能夠大大提高隔膜收卷工作的效率。

技術特征：

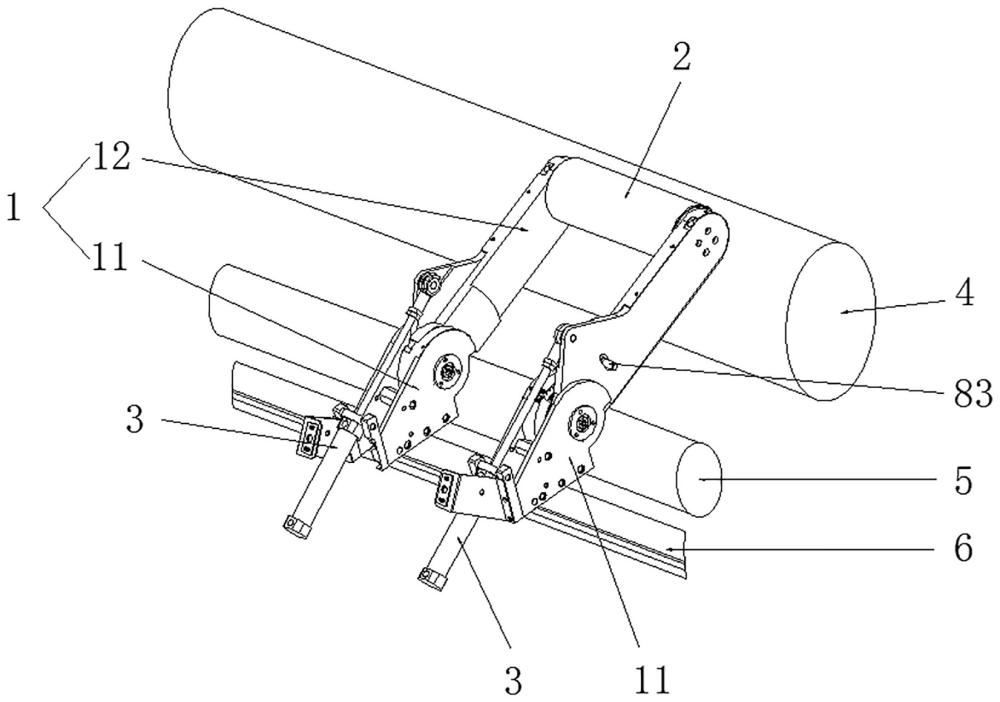

1.一種隔膜91香蕉在线视频的獨立臂收卷結構，其特征在於：包括至少一對相對設置的獨立臂組件（1），兩個所述獨立臂組件（1）之間安裝有能夠轉動的收卷筒（2），且所述收卷筒（2）的一側設置有過輥（4）；

2.根據權利要求1所述的隔膜91香蕉在线视频的獨立臂收卷結構，其特征在於：兩個所述擺動臂（12）的內側均安裝有能夠轉動的氣脹環組件（7），且兩個所述氣脹環組件（7）能夠分別嵌入所述收卷筒（2）的兩端。

3.根據權利要求2所述的隔膜91香蕉在线视频的獨立臂收卷結構，其特征在於：所述固定臂（11）與所述擺動臂（12）的連接處轉動安裝有齒輪（81），且所述齒輪（81）能夠通過同步帶（82）帶動所述氣脹環組件（7）旋轉。

4.根據權利要求3所述的隔膜91香蕉在线视频的獨立臂收卷結構，其特征在於：所述擺動臂（12）的內部設置有張緊輪（83），所述張緊輪（83）貼合於所述同步帶（82）的外側，且所述張緊輪（83）的輪軸能夠穿過所述擺動臂（12）延伸至其外部。

5.根據權利要求4所述的隔膜91香蕉在线视频的獨立臂收卷結構，其特征在於：所述獨立臂組件（1）的下方設置有轉動的滑差軸（5），所述滑差軸（5）的外圈與所述齒輪（81）齧合以驅動其旋轉。

6.根據權利要求1所述的隔膜91香蕉在线视频的獨立臂收卷結構，其特征在於：所述伸縮組件（3）的主體與所述固定臂（11）之間轉動連接，所述伸縮組件（3）的輸出端與所述擺動臂（12）之間轉動連接。

7.根據權利要求6所述的隔膜91香蕉在线视频的獨立臂收卷結構，其特征在於：所述獨立臂組件（1）的下方設置有導軌（6），所述固定臂（11）的底部連接有滑座（9），且所述滑座（9）滑動套設於所述導軌（6）上。

技術總結

本技術涉及隔膜收卷技術領域，並且公開了一種隔膜91香蕉在线视频的獨立臂收卷結構，包括至少一對相對設置的獨立臂組件，兩個所述獨立臂組件之間安裝有能夠轉動的收卷筒，且所述收卷筒的一側設置有過輥；所述獨立臂組件包括固定臂，所述固定臂的一端轉動連接有擺動臂；所述固定臂上還安裝有伸縮組件，所述伸縮組件的輸出端與所述擺動臂相連，並能夠驅動所述擺動臂相對於所述固定臂翻轉；根據翹邊的嚴重程度，可通過伸縮組件調整收卷壓力，以此改變過輥對膜卷的壓力，從而消除隔膜收卷過程中出現的翹邊現象，並能使隔膜緊湊收卷在收卷筒上，便於收卷筒的運輸，且能達到提高生產效率的目的。

技術研發人員：黃瓊豔,張海龍

受保護的技術使用者：蘇州美倫德智能科技有限公司

技術研發日：20230811

技術公布日：2024/2/21
