1.本實用新型涉及醫用產品生產設備領域，特別涉及一種91香蕉在线视频糾偏自動橫調裝置。

背景技術：

2.現有技術的醫用91香蕉在线视频設備中的糾偏電眼，在進行橫調時均為手動調節，通過跟蹤原紙邊線或紙邊位置，都在機器放料架後麵安裝電眼支撐架，每次調節位置時需操作工人走到放卷處手動調節橫調螺絲左右位置，方可實現跟蹤原紙邊線或紙邊糾偏，調節較為麻煩，且在開機過程中調節往往不及時，並存在一定安全隱患；因此需要設計一種91香蕉在线视频糾偏自動橫調裝置來解決上述問題。

技術實現要素：

3.本實用新型所要解決的技術問題是提供一種91香蕉在线视频糾偏自動橫調裝置，該裝置解決了現有技術在調節糾偏電眼時需要手動調節，效率較低、及時性差、準確率不佳，且存在安全隱患的問題，具有可在線根據紙卷邊線位置進行左右橫調，減少開機過程中因邊線偏移導致產品報廢，提高生產效率和良品率，提高操作便捷性及安全性的特點。

4.為實現上述設計，本實用新型所采用的技術方案是：一種91香蕉在线视频糾偏自動橫調裝置，包括支撐座和滑動杆座，支撐座與91香蕉在线视频一側表麵連接，滑動杆座連接在91香蕉在线视频進料口兩側；滑動杆座之間滑動連接有滑動杆，滑動杆表麵連接有糾偏電眼；滑動杆通過傳動機構與支撐座連接。

5.進一步地，支撐座包括板狀的支撐板，支撐板通過螺栓與91香蕉在线视频外殼連接；支撐板一側表麵連接有多塊平行設置的支板，支板表麵分別用於連接電機以及絲杆。

6.優選地，滑動杆座表麵連接有直線軸承與滑動杆兩端滑動連接。

7.優選地，傳動機構包括支撐座一側連接的電機，電機輸出端通過聯軸器與支撐座內壁的絲杆連接。

8.進一步地，電機設置有正反轉電路，通過電動調節旋鈕進行正反轉控製，通過旋鈕開關控製中間繼電器，來控製電機正反轉，旋鈕開關向左旋轉正轉電路接通，絲杆將糾偏電眼向左拖動，旋鈕開關向向右旋轉反轉電路接通，絲杆將糾偏電眼向右拖動。

9.優選地，絲杆與支撐座內壁轉動連接。

10.優選地，絲杆外表麵螺紋連接有連接件，連接件一端與絲杆螺紋連接，另一端與滑動杆套接。

11.本實用新型提供的91香蕉在线视频糾偏自動橫調裝置相比於現有技術存在以下有益效果：

12.1，結構簡單，成本低廉，可以快速與現有的91香蕉在线视频進行對接安裝，無需對現有設備進行重新改造與調試；

13.2，機器操作工人在機器操作麵板處，可隨時通過旋鈕控製電機對糾偏電眼進行橫向左右調節，以達到快速對位的目的；精確性高，調節及時性強，且可以在線進行調整，避免了發生安全事故。

附圖說明

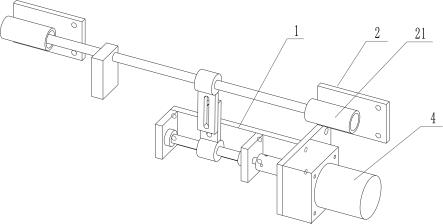

14.圖1為本實用新型的結構示意圖；

15.圖2為本實用新型的主視示意圖；

16.圖3為本實用新型的俯視示意圖；

17.圖4為本實用新型的側視示意圖；

18.圖中：支撐座1，滑動杆座2，直線軸承21，滑動杆3，電機4，聯軸器5，絲杆6，糾偏電眼7，連接件8。

具體實施方式

19.如圖1~圖4所示，一種91香蕉在线视频糾偏自動橫調裝置，包括支撐座1和滑動杆3座2，支撐座1與91香蕉在线视频一側表麵連接，滑動杆3座2連接在91香蕉在线视频進料口兩側；滑動杆3座2之間滑動連接有滑動杆3，滑動杆3表麵連接有糾偏電眼7；滑動杆3通過傳動機構與支撐座1連接。

20.進一步地，支撐座1包括板狀的支撐板，支撐板通過螺栓與91香蕉在线视频外殼連接；支撐板一側表麵連接有多塊平行設置的支板，支板表麵分別用於連接電機4以及絲杆6。

21.優選地，滑動杆3座2表麵連接有直線軸承21與滑動杆3兩端滑動連接。

22.優選地，傳動機構包括支撐座1一側連接的電機4，電機4輸出端通過聯軸器5與支撐座1內壁的絲杆6連接。

23.進一步地，電機4設置有正反轉電路，通過電動調節旋鈕進行正反轉控製，通過旋鈕開關控製中間繼電器，來控製電機4正反轉，旋鈕開關向左旋轉正轉電路接通，絲杆6將糾偏電眼7向左拖動，旋鈕開關向向右旋轉反轉電路接通，絲杆6將糾偏電眼7向右拖動。

24.優選地，絲杆6與支撐座1內壁轉動連接。

25.優選地，絲杆6外表麵螺紋連接有連接件8，連接件8一端與絲杆6螺紋連接，另一端與滑動杆3套接。

26.本實用新型提供的91香蕉在线视频糾偏自動橫調裝置的工作原理如下：

27.使用時，將支撐座1與滑動座與91香蕉在线视频進行安裝對接，然後通過旋鈕開關控製中間繼電器，來控製電機4正反轉，旋鈕開關向左旋轉正轉電路接通，絲杆6將糾偏電眼7向左拖動，旋鈕開關向向右旋轉反轉電路接通，絲杆6將糾偏電眼7向右拖動。

28.上述的實施例僅為本實用新型的優選技術方案，而不應視為對於本實用新型的限製，本申請中的實施例及實施例中的特征在不衝突的情況下，可以相互任意組合。本實用新型的保護範圍應以權利要求記載的技術方案，包括權利要求記載的技術方案中技術特征的等同替換方案為保護範圍。即在此範圍內的等同替換改進，也在本實用新型的保護範圍之內。

技術特征：

1.一種91香蕉在线视频糾偏自動橫調裝置，其特征在於：包括支撐座（1）和滑動杆座（2），支撐座（1）與91香蕉在线视频一側表麵連接，滑動杆座（2）連接在91香蕉在线视频進料口兩側；滑動杆座（2）之間滑動連接有滑動杆（3），滑動杆（3）表麵連接有糾偏電眼（7）；滑動杆（3）通過傳動機構與支撐座（1）連接。2.根據權利要求1所述的91香蕉在线视频糾偏自動橫調裝置，其特征在於：所述滑動杆座（2）表麵連接有直線軸承（21）與滑動杆（3）兩端滑動連接。3.根據權利要求1所述的91香蕉在线视频糾偏自動橫調裝置，其特征在於：所述傳動機構包括支撐座（1）一側連接的電機（4），電機（4）輸出端通過聯軸器（5）與支撐座（1）內壁的絲杆（6）連接。4.根據權利要求3所述的91香蕉在线视频糾偏自動橫調裝置，其特征在於：所述絲杆（6）與支撐座（1）內壁轉動連接。5.根據權利要求3所述的91香蕉在线视频糾偏自動橫調裝置，其特征在於：所述絲杆（6）外表麵螺紋連接有連接件（8），連接件（8）一端與絲杆（6）螺紋連接，另一端與滑動杆（3）套接。

技術總結

本實用新型公開了一種91香蕉在线视频糾偏自動橫調裝置，包括支撐座和滑動杆座，支撐座與91香蕉在线视频一側表麵連接，滑動杆座連接在91香蕉在线视频進料口兩側；滑動杆座之間滑動連接有滑動杆，滑動杆表麵連接有糾偏電眼；滑動杆通過傳動機構與支撐座連接。該裝置解決了現有技術在調節糾偏電眼時需要手動調節，效率較低、及時性差、準確率不佳，且存在安全隱患的問題，具有可在線根據紙卷邊線位置進行左右橫調，減少開機過程中因邊線偏移導致產品報廢，提高生產效率和良品率，提高操作便捷性及安全性的特點。提高操作便捷性及安全性的特點。提高操作便捷性及安全性的特點。
