【技術領域】

[0001]本發明涉及夾具技術領域，尤其涉及一種91香蕉在线视频夾頭。

【背景技術】

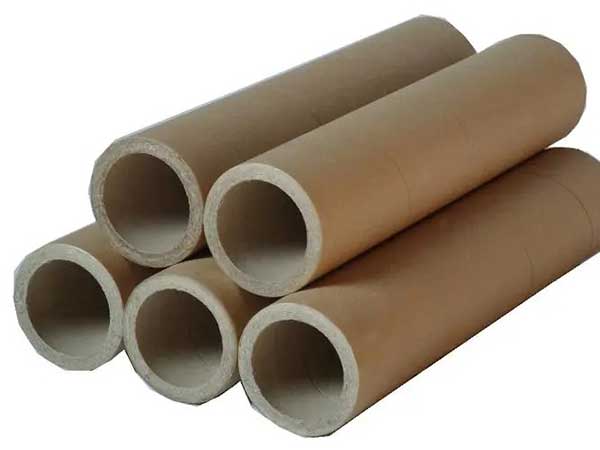

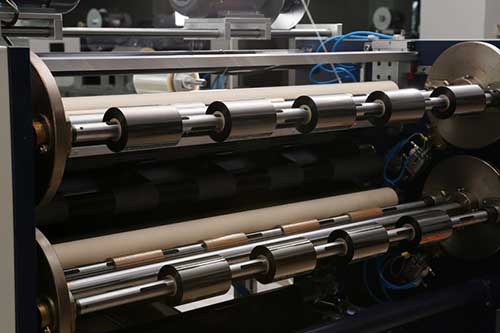

[0002]目前，91香蕉在线视频放卷一般用氣脹夾頭加緊。氣脹夾頭的工作原理是:將壓縮空氣輸入夾頭內部氣囊，通過氣囊脹起的力量傳給鍵塊，使圓周均布的鍵塊向外脹開，頂緊紙管內徑，達到加緊的目的。這種夾頭的缺點是:脹緊力大小與壓縮空氣力和操作者操作過程密切關聯，夾緊力與客觀因素、人為主觀因素關係密切，很難精確控製以提供合適的夾緊力。

【發明內容】

[0003]本發明的目的在於提供一種91香蕉在线视频夾頭，解決傳統的夾頭不能夠提供合適夾緊力的問題。

[0004]為達此目的，本發明采用以下技術方案:

[0005]一種91香蕉在线视频夾頭，包括箱體，還包括氣閥、滑槽、第一彈簧、頂杆、支撐件、第二彈簧、壓板、第一腔室和第二腔室；所述箱體的上頂板和下底板上均凹設有滑槽，所述壓板卡設於所述滑槽內，所述頂杆穿設於所述箱體的側壁內且伸入到所述箱體內的一端固定在所述壓板上，其延伸到所述箱體外的一端上旋設有支撐件；所述壓板將所述箱體分割成所述第一腔室和所述第二腔室，所述第一彈簧和所述第二彈簧均被所述壓板擠壓在所述第二腔室內，且所述第一彈簧和所述第二彈簧分別處於所述頂杆的上側和下側；所述氣閥穿設於所述第一腔室的頂板上。

[0006]其中，所述滑槽的深度大於等於5毫米，且小於等於30毫米。

[0007]其中，所述頂杆的直徑大於等於1厘米，且小於等於6厘米。

[0008]其中，所述壓板的厚度大於等於1厘米，且小於等於4厘米。

[0009]其中，還包括凹設於所述箱體側壁內的密封槽。

[0010]其中，還包括嵌設於所述密封槽內的密封套。

[0011]其中，還包括設置於所述第一腔室一側的端蓋，所述端蓋上的外螺紋與設置於第一腔室邊緣處的內螺紋相適應。

[0012]其中，還包括被壓緊在所述端蓋與所述第一腔室之間的密封墊。

[0013]其中，所述密封墊的厚度大於等於5毫米，且小於等於20毫米。

[0014]本發明的有益效果:

[0015]本發明的91香蕉在线视频夾頭，包括箱體，還包括氣閥、滑槽、第一彈簧、頂杆、支撐件、第二彈簧、壓板、第一腔室和第二腔室；所述箱體的上頂板和下底板上均凹設有滑槽，所述壓板卡設於所述滑槽內，所述頂杆穿設於所述箱體的側壁內且伸入到所述箱體內的一端固定在所述壓板上，其延伸到所述箱體外的一端上旋設有支撐件；所述壓板將所述箱體分割成所述第一腔室和所述第二腔室，所述第一彈簧和所述第二彈簧均被所述壓板擠壓在所述第二腔室內，且所述第一彈簧和所述第二彈簧分別處於所述頂杆的上側和下側；所述氣閥穿設於所述第一腔室的頂板上；使用時，通過所述氣閥向所述第一腔室內注入氣體，注入的氣體推動所述壓板，所述壓板擠壓所述第一彈簧和所述第二彈簧，同時帶動所述頂杆向外移動，進而帶動所述支撐件對被夾持物件進行擠壓；由於氣體的和彈簧均具備柔性，可以根據被夾持物件的阻力自適應的進行調整其壓緊力，因此提供合適的夾緊力。

【附圖說明】

[0016]圖1是本發明的91香蕉在线视频夾頭的局部剖視圖。

[0017]1-端蓋；2-氣閥；3-箱體；4-滑槽；5_第一彈簧；6_密封槽；7-頂杆；8_支撐件；9-密封套；10-第二彈簧；11_壓板；12_密封墊；13-第一腔室；14-第二腔室。

【具體實施方式】

[0018]下麵結合附圖和實施例對本發明作進一步的詳細說明。可以理解的是，此處所描述的具體實施例僅用於解釋本發明，而非對本發明的限定。另外還需要說明的是，為了便於描述，附圖中僅示出了與本發明相關的部分而非全部結構。

[0019]結合圖1對本發明的91香蕉在线视频夾頭進行詳細說明。

[0020]本發明的91香蕉在线视频夾頭，包括箱體3，還包括氣閥2、滑槽4、第一彈簧5、頂杆7、支撐件8、第二彈簧10、壓板11、第一腔室13和第二腔室14 ;所述箱體3的上頂板和下底板上均凹設有滑槽4，所述壓板11卡設於所述滑槽4內，所述頂杆7穿設於所述箱體3的側壁內且伸入到所述箱體3內的一端固定在所述壓板11上，其延伸到所述箱體3外的一端上旋設有支撐件8 ;所述壓板11將所述箱體3分割成所述第一腔室13和所述第二腔室14，所述第一彈簧5和所述第二彈簧10均被所述壓板11擠壓在所述第二腔室14內，且所述第一彈簧5和所述第二彈簧10分別處於所述頂杆7的上側和下側；所述氣閥2穿設於所述第一腔室13的頂板上。使用時，通過所述氣閥2向所述第一腔室13內注入氣體，注入的氣體推動所述壓板11，所述壓板11擠壓所述第一彈簧5和所述第二彈簧10，同時帶動所述頂杆7向外移動，進而帶動所述支撐件8對被夾持物件進行擠壓；由於氣體的和彈簧均具備柔性，可以根據被夾持物件的阻力自適應的進行調整其壓緊力，因此提供合適的夾緊力。

[0021]所述滑槽4的深度大於等於5毫米，且小於等於30毫米。本發明優選所述滑槽4的深度為10毫米，該尺寸的所述滑槽4的可以滿足卡設所述壓板11的需要；若所滑槽4的深度太大就會給加工帶來不便，若深度太小則所述壓板11在滑動時容易從其中滑脫，影響到正常的工作。

[0022]所述頂杆7的直徑大於等於1厘米，且小於等於6厘米。本發明優選所述頂杆7的直徑為4厘米，該尺寸的所述頂杆7具備足夠的強度來滿足支撐和夾持被夾持物的需要；若尺寸太小則可能會因為強度不足而折斷。

[0023]所述壓板11的厚度大於等於1厘米，且小於等於4厘米。本發明優選所述壓板11的厚度為2厘米，該厚度的所述壓板11可以承載足夠的壓力。

[0024]還包括凹設於所述箱體3側壁內的密封槽6。

[0025]還包括嵌設於所述密封槽6內的密封套9。所述密封套9用於對所述頂杆7和所述箱體3進行密封。

[0026]還包括設置於所述第一腔室13 —側的端蓋1，所述端蓋1上的外螺紋與設置於第一腔室13邊緣處的內螺紋相適應。采用螺紋連接，可以保證連接的穩定性，不會因為壓力過大而脫落，螺紋連接便於安裝和拆卸。

[0027]還包括被壓緊在所述端蓋1與所述第一腔室13之間的密封墊12。所述密封墊12用於對所述第一腔室13進行密封，防止所述第一腔室13內的氣體泄漏。

[0028]所述密封墊12的厚度大於等於5毫米，且小於等於20毫米。本發明優選所述密封墊12的厚度為10毫米，該尺寸的所述密封墊12可以滿足密封的需要，同時不會因為厚度過大而不便於安裝。

[0029]注意，上述僅為本發明的較佳實施例。本領域技術人員會理解，本發明不限於這裏所述的特定實施例，對本領域技術人員來說能夠進行各種明顯的變化、重新調整和替代而不會脫離本發明的保護範圍。因此，雖然通過以上實施例對本發明進行了較為詳細的說明，但是本發明不僅限於以上實施例，在不脫離本發明構思的情況下，還可以包括更多其他等效實施例，而本發明的範圍由所附的權利要求範圍決定。

【主權項】

1.一種91香蕉在线视频夾頭，包括箱體(3)，其特征在於:還包括氣閥(2)、滑槽(4)、第一彈簧(5)、頂杆(7)、支撐件(8)、第二彈簧(10)、壓板(11)、第一腔室(13)和第二腔室(14);所述箱體(3)的上頂板和下底板上均凹設有滑槽(4)，所述壓板(11)卡設於所述滑槽(4)內，所述頂杆(7)穿設於所述箱體(3)的側壁內且伸入到所述箱體(3)內的一端固定在所述壓板(11)上，其延伸到所述箱體⑶外的一端上旋設有支撐件⑶；所述壓板(11)將所述箱體(3)分割成所述第一腔室(13)和所述第二腔室(14)，所述第一彈簧(5)和所述第二彈簧(10)均被所述壓板(11)擠壓在所述第二腔室(14)內，且所述第一彈簧(5)和所述第二彈簧(10)分別處於所述頂杆(7)的上側和下側；所述氣閥(2)穿設於所述第一腔室(13)的頂板上。2.根據權利要求1所述的一種91香蕉在线视频夾頭，其特征在於:所述滑槽(4)的深度大於等於5毫米，且小於等於30毫米。3.根據權利要求1所述的一種91香蕉在线视频夾頭，其特征在於:所述頂杆(7)的直徑大於等於1厘米，且小於等於6厘米。4.根據權利要求1所述的一種91香蕉在线视频夾頭，其特征在於:所述壓板(11)的厚度大於等於1厘米，且小於等於4厘米。5.根據權利要求1所述的一種91香蕉在线视频夾頭，其特征在於:還包括凹設於所述箱體(3)側壁內的密封槽(6)。6.根據權利要求5所述的一種91香蕉在线视频夾頭，其特征在於:還包括嵌設於所述密封槽(6)內的密封套(9)。7.根據權利要求1所述的一種91香蕉在线视频夾頭，其特征在於:還包括設置於所述第一腔室(13) —側的端蓋(1)，所述端蓋(1)上的外螺紋與設置於第一腔室(13)邊緣處的內螺紋相適應。8.根據權利要求7所述的一種91香蕉在线视频夾頭，其特征在於:還包括被壓緊在所述端蓋(1)與所述第一腔室(13)之間的密封墊(12)。9.根據權利要求8所述的一種91香蕉在线视频夾頭，其特征在於:所述密封墊(12)的厚度大於等於5毫米，且小於等於20毫米。

【專利摘要】本發明涉及夾具技術領域，尤其涉及一種91香蕉在线视频夾頭；本發明的91香蕉在线视频夾頭，包括箱體，還包括氣閥、滑槽、第一彈簧、頂杆、支撐件、第二彈簧、壓板、第一腔室和第二腔室；所述箱體的上頂板和下底板上均凹設有滑槽，所述壓板卡設於所述滑槽內，所述頂杆穿設於所述箱體的側壁內且伸入到所述箱體內的一端固定在所述壓板上，其延伸到所述箱體外的一端上旋設有支撐件；所述壓板將所述箱體分割成所述第一腔室和所述第二腔室，所述第一彈簧和所述第二彈簧均被所述壓板擠壓在所述第二腔室內；所述氣閥穿設於所述第一腔室的頂板上；向所述第一腔室內注入氣體，氣體的和彈簧均具備柔性可以提供合適的夾緊力。

【IPC分類】B65H16/02

【公開號】CN105270894

【申請號】CN201410229250

【發明人】張芳芳

【申請人】無錫嘉美達橡塑設備有限公司

【公開日】2016年1月27日

【申請日】2014年5月27日
