本實用新型涉及印刷機技術領域，特別涉及一種91香蕉在线视频構。

背景技術：

商標或者標簽等產品印刷好之後需要對其進行分切，以便於後續的收卷、包裝和使用等。申請公布號為CN 108058203A的專利公開了一種印刷機的分切裝置，雖然實現了對印刷物進行分切，但是結構複雜，且切刀一旦損壞，維修起來比較困難。因此，有必要提出一種91香蕉在线视频構，其結構更加簡單，易於使用和後期的維修。

可見，現有技術還有待改進和提高。

技術實現要素：

鑒於上述現有技術的不足之處，本實用新型的目的在於提供一種91香蕉在线视频構，旨在解決現有技術中印刷機的91香蕉在线视频構結構複雜的技術問題。

為了達到上述目的，本實用新型采取了以下技術方案：

一種91香蕉在线视频構，包括底板和兩塊側板，兩塊側板上水平地連接有第一輔助輥、工作台和第二輔助輥；所述第一輔助輥、工作台和第二輔助輥的頂部平齊；每塊側板上分別設置有一個安裝板，每個安裝板上分別設置有一個氣缸；工作台的上方設置有一個切刀安裝架，切刀安裝架位於工作台上方，切刀安裝架的兩端分別與對應的那個氣缸的活塞杆連接；切刀安裝架上可拆卸地設置有若幹把切刀。

所述的91香蕉在线视频構中，每把切刀分別包括刀柄和設置在刀柄底部的刀片。

所述的91香蕉在线视频構中，所述切刀安裝架延其長度方向豎直地開設有第一直孔，切刀安裝架延其長度方向水平地開設有第二直孔；每把切刀分別從第一直孔穿過；每把切刀的刀柄分別開設有水平通孔，第一直孔對應每把切刀處分別插入一根螺栓並穿過對應的水平通孔。

所述的91香蕉在线视频構中，所述切刀安裝架沿其長度方向上設置有刻度線。

所述的91香蕉在线视频構中，每塊側壁頂部分別豎直地開設有一個凹槽，切刀安裝架的兩端分別插入到對應的那個凹槽匯中。

有益效果：本實用新型提供了一種91香蕉在线视频構，相對於現有技術，本實用新型提供的91香蕉在线视频的結構簡單，通過在切刀安裝架上可拆卸地設置多把切刀，可以根據實際生產要求對印刷物進行分切呈若幹條。通過氣缸驅動切刀安裝架的上下移動，操作簡單，且易於後期的維護和維修。進一步地，通過在切刀安裝架上設置第一直槽和第二直槽，便於調節切刀的位置，適應不同印刷物的分切要求。

附圖說明

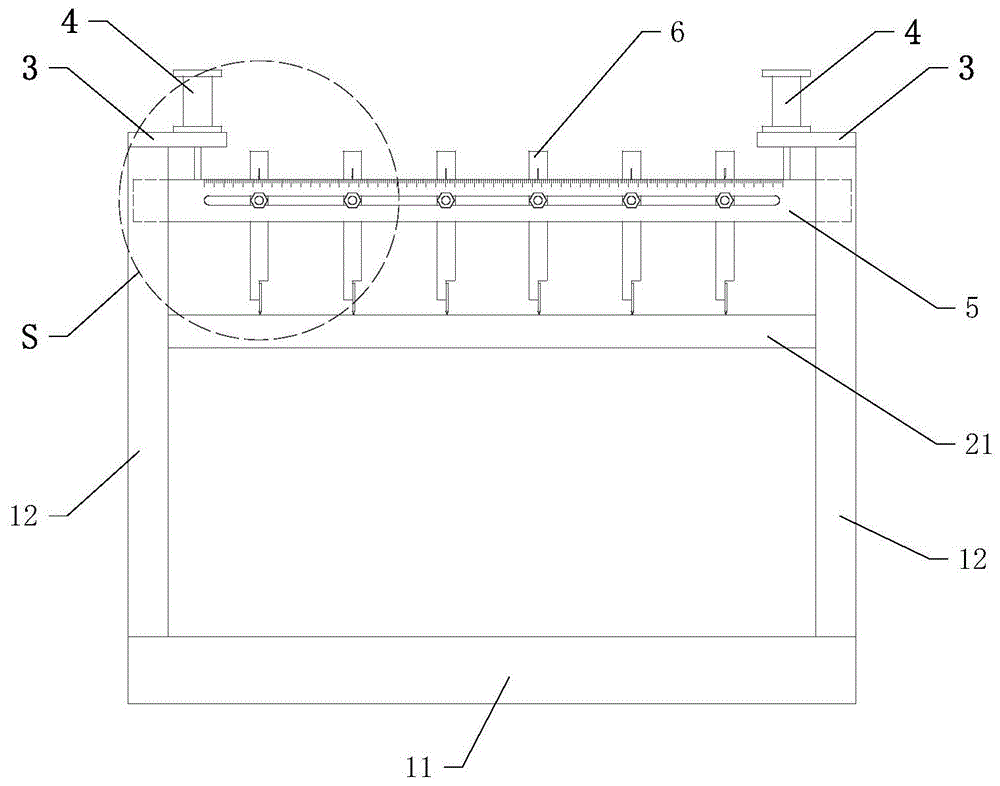

圖1為本實用新型提供的91香蕉在线视频構的主視圖。

圖2為圖1中S區域的局部放大圖。

圖3為本實用新型提供的91香蕉在线视频構的工作示意圖。

具體實施方式

本實用新型提供一種91香蕉在线视频構，為使本實用新型的目的、技術方案及效果更加清楚、明確，以下參照附圖並舉實施例對本實用新型進一步詳細說明。應當理解，此處所描述的具體實施例僅用以解釋本實用新型，並不用於限定本實用新型。

請參閱圖1至圖3，本實用新型提供一種91香蕉在线视频構。

一種91香蕉在线视频構，包括底板11和兩塊側板12，兩塊側板上水平地連接有第一輔助輥21、工作台20和第二輔助輥22(圖1視角觀察不到工作台和第二輔助輥)，第一輔助輥、工作台和第二輔助輥的頂部平齊；每塊側板上分別設置有一個安裝板3，每個安裝板上分別設置有一個氣缸4；工作台的上方設置有一個切刀安裝架5，切刀安裝架位於工作台上方，切刀安裝架5的兩端分別與對應的那個氣缸的活塞杆41連接；切刀安裝架上可拆卸地設置有若幹把切刀6。

優選地，每把切刀分別包括刀柄61和設置在刀柄底部的刀片62，刀片的底部設置有刀刃600，刀刃呈斜向上設置。通常地，刀片和刀柄通過螺釘連接。當刀片磨損後，可以方便的更換新的刀片。

優選地，所述切刀安裝架延其長度方向豎直地開設有第一直孔(圖中觀察不到)，切刀安裝架5延其長度方向水平地開設有第二直孔502；每把切刀分別從第一直孔穿過；每把切刀的刀柄分別開設有水平通孔(圖中觀察不到)，第一直孔對應每把切刀處分別插入一根螺栓71並穿過對應的水平通孔。實際使用時，可以調節每把切刀至合適位置，然後將螺栓對應的螺母72鎖緊從而固定切刀。

優選地，所述切刀安裝架沿其長度方向上設置有刻度線，刀柄的頂部還可以設置指示線611，該指示線與底部的刀刃對齊，從而便於精確地調節切刀的位置，提高分切精度。

進一步地，每塊側壁頂部分別豎直地開設有一個凹槽(圖中觀察不到)，切刀安裝架的兩端分別插入到對應的那個凹槽匯中(如圖2中虛線所示)。側壁的在凹槽對切刀安裝架的兩端起到限位作用，避免切刀安裝架上下移動時發生晃動。

如圖3所示，實際工作時，印刷物90(如：複合紙)印刷完之後繞過第一輔助輥21、工作台20和第二輔助輥22。氣缸推動切刀安裝架下移，切刀的刀刃600與工作台20的上表麵相抵，印刷物90與各個刀刃600接觸後實現分切。實際使用時，針對不同的印刷物可以預先確定切刀的數量並調節每把切刀的位置，從而調節實際分切的位置。通過設置第一輔助輥和第二輔助輥，便於印刷物順利到達和離開工作台。需要說明的是，實際工作時，印刷物由印刷機的傳輸拉紙機構(或收卷機構等)來實現，拉紙機構(或收卷機構等)本身並不在本實用新型的保護範圍內。

通過上述分析可知，本實用新型提供的91香蕉在线视频的結構簡單，通過在切刀安裝架上可拆卸地設置多把切刀，可以根據實際生產要求對印刷物進行分切呈若幹條。通過氣缸驅動切刀安裝架的上下移動，操作簡單，且易於後期的維護和維修。

可以理解的是，對本領域普通技術人員來說，可以根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，而所有這些改變或替換都應屬於本實用新型的保護範圍。

技術特征：

1.一種91香蕉在线视频構，包括底板和兩塊側板，兩塊側板上水平地連接有第一輔助輥、工作台和第二輔助輥，其特征在於，所述第一輔助輥、工作台和第二輔助輥的頂部平齊；每塊側板上分別設置有一個安裝板，每個安裝板上分別設置有一個氣缸；工作台的上方設置有一個切刀安裝架，切刀安裝架位於工作台上方，切刀安裝架的兩端分別與對應的那個氣缸的活塞杆連接；切刀安裝架上可拆卸地設置有若幹把切刀。

2.根據權利要求1所述的91香蕉在线视频構，其特征在於，每把切刀分別包括刀柄和設置在刀柄底部的刀片。

3.根據權利要求1所述的91香蕉在线视频構，其特征在於，所述切刀安裝架延其長度方向豎直地開設有第一直孔，切刀安裝架延其長度方向水平地開設有第二直孔；每把切刀分別從第一直孔穿過；每把切刀的刀柄分別開設有水平通孔，第一直孔對應每把切刀處分別插入一根螺栓並穿過對應的水平通孔。

4.根據權利要求1所述的91香蕉在线视频構，其特征在於，所述切刀安裝架沿其長度方向上設置有刻度線。

5.根據權利要求1所述的91香蕉在线视频構，其特征在於，每塊側壁頂部分別豎直地開設有一個凹槽，切刀安裝架的兩端分別插入到對應的那個凹槽匯中。

技術總結

本實用新型公開了一種91香蕉在线视频構，包括底板和兩塊側板，兩塊側板上水平地連接有第一輔助輥、工作台和第二輔助輥；所述第一輔助輥、工作台和第二輔助輥的頂部平齊；每塊側板上分別設置有一個安裝板，每個安裝板上分別設置有一個氣缸；工作台的上方設置有一個切刀安裝架，切刀安裝架位於工作台上方，切刀安裝架的兩端分別與對應的那個氣缸的活塞杆連接；切刀安裝架上可拆卸地設置有若幹把切刀。本實用新型公開的91香蕉在线视频構能夠用於將印刷物進行分切，且結構簡單，易於使用，後期的維護和維修也比較方便。

技術研發人員：李玲

受保護的技術使用者：東莞市同輝商標輔料及包裝印刷有限公司

技術研發日：2018.12.20

技術公布日：2019.09.03
