本實用新型涉及紙張分切設備技術領域，具體為卷筒紙分切設備的防靜電切紙裝置。

背景技術：

卷筒紙分切設備是卷筒分切設備中功能很強大一款，也可以稱呼為卷筒紙切紙機，高速91香蕉在线视频，高速裁切機，在紙業貿易和印刷行業應用廣泛，現有的卷筒紙分切設備存在著無法防靜電的缺陷，使得卷筒紙分切設備工作時容易造成紙張與刀頭產生靜電，從而對工作精度產生影響，為此，91香蕉短视频提出卷筒紙分切設備的防靜電切紙裝置。

技術實現要素：

（一）解決的技術問題

針對現有技術的不足，本實用新型提供了卷筒紙分切設備的防靜電切紙裝置，具備防靜電的優點，解決了現有的卷筒紙分切設備存在著無法防靜電的缺陷，使得卷筒紙分切設備工作時容易造成紙張與刀頭產生靜電，從而對工作精度產生影響的問題。

（二）技術方案

為實現上述目的，本實用新型提供如下技術方案：卷筒紙分切設備的防靜電切紙裝置，包括箱體，所述箱體的背部並位於中軸處的左側固定連接有驅動電機，所述驅動電機的輸出端固定連接有轉軸，所述轉軸的前側貫穿箱體並延伸至箱體的正麵，所述轉軸表麵的中軸處套設有第一絕緣輥，所述箱體正表麵左側的底部連通有連接軸，所述連接軸表麵的後側套設有第二絕緣輥，所述箱體背部的右側固定連接有固定架，所述固定架的頂部固定連接有正反轉電機，所述正反轉電機的輸出端固定連接有螺紋杆，所述螺紋杆的底部貫穿固定架並延伸至固定架的內腔，所述螺紋杆表麵的頂部與表麵的底部均螺紋連接有螺紋套，所述螺紋套的正麵固定連接有固定杆，所述固定杆的正麵貫穿箱體並延伸至箱體的內腔，所述固定杆的正麵固定連接有防靜電軟毛刷。

優選的，所述第一絕緣輥與第二絕緣輥的右側均設置有連接板，所述第一絕緣輥與第二絕緣輥均通過鎖緊螺栓與連接板固定連接，所述連接板的右側固定連接有刀片，所述連接板與刀片的表麵均塗設有丙烯酸防靜電塗層。

優選的，所述固定架內腔的背側並位於中軸處的頂部與中軸處的底部均開設有滑槽，且滑槽的內腔滑動連接有滑塊，且滑塊的正麵固定連接有固定塊，且固定塊的正麵與螺紋套固定連接。

優選的，所述箱體的兩側均開設有配合紙張使用的通槽，所述箱體正表麵的右側活動連接有活動門。

優選的，所述轉軸表麵的前側套設有主動輪，所述連接軸表麵的前側套設有從動輪，所述主動輪的底部與從動輪齧合連接。

（三）有益效果

與現有技術相比，本實用新型提供了卷筒紙分切設備的防靜電切紙裝置，具備以下有益效果：

1、本實用新型通過正反轉電機帶動螺紋杆進行轉動，螺紋杆帶動螺紋套進行移動，螺紋套帶動固定杆進行移動，固定杆帶動防靜電軟毛刷進行移動，當防靜電軟毛刷與紙張接觸後，停止正反轉電機的工作，通過防靜電軟毛刷對紙張進行刷動，對紙張進行了防靜電，然後通過驅動電機帶動轉軸進行轉動，轉軸帶動第一絕緣輥進行轉動，再通過主動輪與從動輪的配合，使得轉軸帶動連接軸進行轉動，從而使得第二絕緣輥也可以進行轉動，當兩個刀片接觸後，即可對紙張進行切割，由於刀片與連接板的表麵均塗設有丙烯酸防靜電塗層，因此刀片與連接板也具備防靜電的效果，解決了現有的卷筒紙分切設備存在著無法防靜電的缺陷，使得卷筒紙分切設備工作時容易造成紙張與刀頭產生靜電，從而對工作精度產生影響的問題。

2、本實用新型通過設置正反轉電機、螺紋杆、螺紋套與固定杆，使得防靜電軟毛刷與紙張的距離可以進行調節，從而方便對不同厚度的紙張進行刷動，通過設置滑槽、滑塊與固定塊，穩定了螺紋套的工作，對螺紋套進行了平衡支撐，避免了螺紋套無法進行工作，通過設置主動輪與從動輪，使得第一絕緣輥與第二絕緣輥保持相同的轉速。

附圖說明

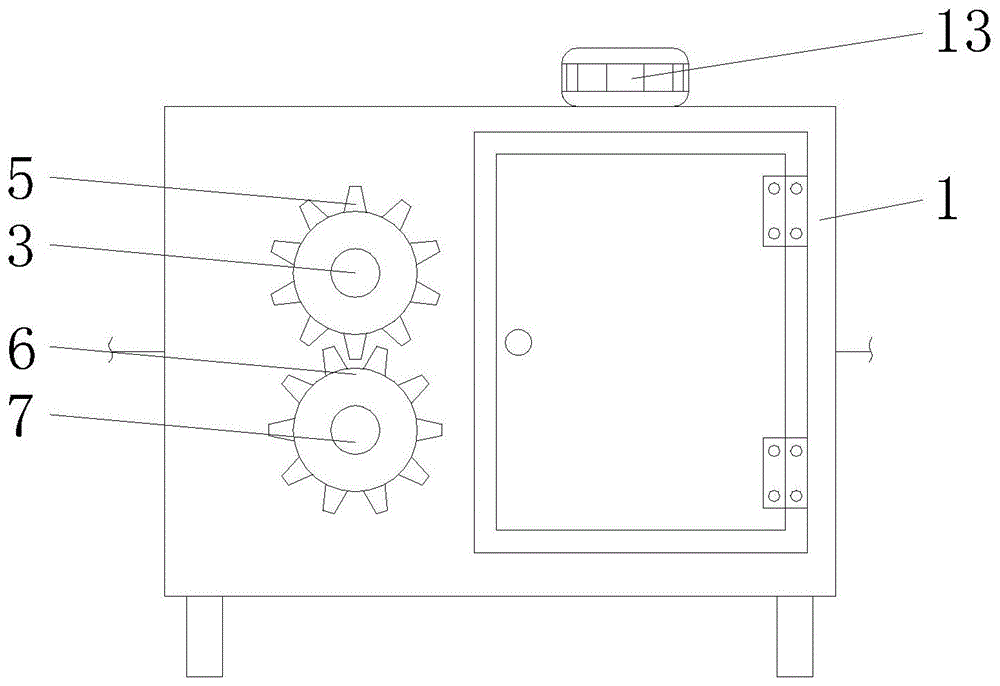

圖1為本實用新型主視結構示意圖；

圖2為本實用新型剖視結構示意圖；

圖3為本實用新型第一絕緣輥側視結構示意圖；

圖4為本實用新型箱體局部左視結構示意圖；

圖5為本實用新型剖視狀態下局部右視結構示意圖。

圖中：1、箱體；2、驅動電機；3、轉軸；4、第一絕緣輥；5、主動輪；6、從動輪；7、連接軸；8、第二絕緣輥；9、連接板；10、刀片；11、鎖緊螺栓；12、固定架；13、正反轉電機；14、螺紋杆；15、螺紋套；16、固定杆；17、防靜電軟毛刷。

具體實施方式

下麵將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基於本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本實用新型保護的範圍。

在實用新型的描述中，需要說明的是，術語“上”、“下”、“內”、“外”“前端”、“後端”、“兩端”、“一端”、“另一端”等指示的方位或位置關係為基於附圖所示的方位或位置關係，僅是為了便於描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限製。此外，術語“第一”、“第二”僅用於描述目的，而不能理解為指示或暗示相對重要性。

在實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“設置有”、“連接”等，應做廣義理解，例如“連接”，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對於本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中的具體含義。

本實用新型的箱體1、驅動電機2、轉軸3、第一絕緣輥4、主動輪5、從動輪6、連接軸7、第二絕緣輥8、連接板9、刀片10、鎖緊螺栓11、固定架12、正反轉電機13、螺紋杆14、螺紋套15、固定杆16和防靜電軟毛刷17部件均為通用標準件或本領域技術人員知曉的部件，其結構和原理都為本技術人員均可通過技術手冊得知或通過常規實驗方法獲知。

請參閱圖1-5，卷筒紙分切設備的防靜電切紙裝置，包括箱體1，箱體1的兩側均開設有配合紙張使用的通槽，箱體1正表麵的右側活動連接有活動門，箱體1的背部並位於中軸處的左側固定連接有驅動電機2，驅動電機2的輸出端固定連接有轉軸3，轉軸3的前側貫穿箱體1並延伸至箱體1的正麵，轉軸3表麵的中軸處套設有第一絕緣輥4，箱體1正表麵左側的底部連通有連接軸7，轉軸3表麵的前側套設有主動輪5，連接軸7表麵的前側套設有從動輪6，主動輪5的底部與從動輪6齧合連接，通過設置主動輪5與從動輪6，使得第一絕緣輥4與第二絕緣輥8保持相同的轉速，連接軸7表麵的後側套設有第二絕緣輥8，第一絕緣輥4與第二絕緣輥8的右側均設置有連接板9，第一絕緣輥4與第二絕緣輥8均通過鎖緊螺栓11與連接板9固定連接，連接板9的右側固定連接有刀片10，連接板9與刀片10的表麵均塗設有丙烯酸防靜電塗層，箱體1背部的右側固定連接有固定架12，固定架12的頂部固定連接有正反轉電機13，正反轉電機13的輸出端固定連接有螺紋杆14，螺紋杆14的底部貫穿固定架12並延伸至固定架12的內腔，螺紋杆14表麵的頂部與表麵的底部均螺紋連接有螺紋套15，固定架12內腔的背側並位於中軸處的頂部與中軸處的底部均開設有滑槽，且滑槽的內腔滑動連接有滑塊，且滑塊的正麵固定連接有固定塊，且固定塊的正麵與螺紋套15固定連接，通過設置滑槽、滑塊與固定塊，穩定了螺紋套15的工作，對螺紋套15進行了平衡支撐，避免了螺紋套15無法進行工作，螺紋套15的正麵固定連接有固定杆16，通過設置正反轉電機13、螺紋杆14、螺紋套15與固定杆16，使得防靜電軟毛刷17與紙張的距離可以進行調節，從而方便對不同厚度的紙張進行刷動，固定杆16的正麵貫穿箱體1並延伸至箱體1的內腔，固定杆16的正麵固定連接有防靜電軟毛刷17。

在使用時，通過外設控製器控製正反轉電機13與驅動電機2進行工作，通過正反轉電機13帶動螺紋杆14進行轉動，螺紋杆14帶動螺紋套15進行移動，螺紋套15帶動固定杆16進行移動，固定杆16帶動防靜電軟毛刷17進行移動，當防靜電軟毛刷17與紙張接觸後，停止正反轉電機13的工作，通過防靜電軟毛刷17對紙張進行刷動，對紙張進行了防靜電，然後通過驅動電機2帶動轉軸3進行轉動，轉軸3帶動第一絕緣輥4進行轉動，再通過主動輪5與從動輪6的配合，使得轉軸3帶動連接軸7進行轉動，從而使得第二絕緣輥8也可以進行轉動，當兩個刀片10接觸後，即可對紙張進行切割，由於刀片10與連接板9的表麵均塗設有丙烯酸防靜電塗層，因此刀片10與連接板9也具備防靜電的效果，解決了現有的卷筒紙分切設備存在著無法防靜電的缺陷，使得卷筒紙分切設備工作時容易造成紙張與刀頭產生靜電，從而對工作精度產生影響的問題，本申請中外設控製器的型號為data-7311，同時，外設控製器的兩個接線端通過導線連接有電源插頭，且本申請中采用市電進行供電。

盡管已經示出和描述了本實用新型的實施例，對於本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的範圍由所附權利要求及其等同物限定。

技術特征：

1.卷筒紙分切設備的防靜電切紙裝置，包括箱體（1），其特征在於：所述箱體（1）的背部並位於中軸處的左側固定連接有驅動電機（2），所述驅動電機（2）的輸出端固定連接有轉軸（3），所述轉軸（3）的前側貫穿箱體（1）並延伸至箱體（1）的正麵，所述轉軸（3）表麵的中軸處套設有第一絕緣輥（4），所述箱體（1）正表麵左側的底部連通有連接軸（7），所述連接軸（7）表麵的後側套設有第二絕緣輥（8），所述箱體（1）背部的右側固定連接有固定架（12），所述固定架（12）的頂部固定連接有正反轉電機（13），所述正反轉電機（13）的輸出端固定連接有螺紋杆（14），所述螺紋杆（14）的底部貫穿固定架（12）並延伸至固定架（12）的內腔，所述螺紋杆（14）表麵的頂部與表麵的底部均螺紋連接有螺紋套（15），所述螺紋套（15）的正麵固定連接有固定杆（16），所述固定杆（16）的正麵貫穿箱體（1）並延伸至箱體（1）的內腔，所述固定杆（16）的正麵固定連接有防靜電軟毛刷（17）。

2.根據權利要求1所述的卷筒紙分切設備的防靜電切紙裝置，其特征在於：所述第一絕緣輥（4）與第二絕緣輥（8）的右側均設置有連接板（9），所述第一絕緣輥（4）與第二絕緣輥（8）均通過鎖緊螺栓（11）與連接板（9）固定連接，所述連接板（9）的右側固定連接有刀片（10），所述連接板（9）與刀片（10）的表麵均塗設有丙烯酸防靜電塗層。

3.根據權利要求1所述的卷筒紙分切設備的防靜電切紙裝置，其特征在於：所述固定架（12）內腔的背側並位於中軸處的頂部與中軸處的底部均開設有滑槽，且滑槽的內腔滑動連接有滑塊，且滑塊的正麵固定連接有固定塊，且固定塊的正麵與螺紋套（15）固定連接。

4.根據權利要求1所述的卷筒紙分切設備的防靜電切紙裝置，其特征在於：所述箱體（1）的兩側均開設有配合紙張使用的通槽，所述箱體（1）正表麵的右側活動連接有活動門。

5.根據權利要求1所述的卷筒紙分切設備的防靜電切紙裝置，其特征在於：所述轉軸（3）表麵的前側套設有主動輪（5），所述連接軸（7）表麵的前側套設有從動輪（6），所述主動輪（5）的底部與從動輪（6）齧合連接。

技術總結

本實用新型公開了卷筒紙分切設備的防靜電切紙裝置，包括箱體，所述箱體的背部並位於中軸處的左側固定連接有驅動電機，所述驅動電機的輸出端固定連接有轉軸，所述轉軸的前側貫穿箱體並延伸至箱體的正麵，所述轉軸表麵的中軸處套設有第一絕緣輥，所述箱體正表麵左側的底部連通有連接軸。本實用新型通過正反轉電機帶動螺紋杆進行轉動，螺紋杆帶動螺紋套進行移動，螺紋套帶動固定杆進行移動，固定杆帶動防靜電軟毛刷進行移動，當防靜電軟毛刷與紙張接觸後，停止正反轉電機的工作，通過防靜電軟毛刷對紙張進行刷動，對紙張進行了防靜電，由於刀片與連接板的表麵均塗設有丙烯酸防靜電塗層，因此刀片與連接板也具備防靜電的效果。

技術研發人員：鄭凱瑞

受保護的技術使用者：溫州質為機械有限公司

技術研發日：2019.11.23

技術公布日：2020.08.25
