1.本實用新型涉及91香蕉在线视频領域，具體而言，涉及一種用於91香蕉在线视频的輸送機構。

背景技術：

2.91香蕉在线视频廣泛應用於紙片或紙板的切割，如在生產紙杯紙碗時，需將麵積較大的紙片（紙板）原料切割成預定規格的小紙片。

3.針對麵積較大的紙片的切割，由於靜電吸附或褶皺原因，導致紙片不能貼合於切割台麵，致使91香蕉在线视频的刀片分切後的紙片往往切割邊線粗糙且不夠整齊，極易產生次品。

技術實現要素：

4.本實用新型的目的在於克服背景技術的缺點，提供一種用於分割機的輸送機構，所述輸送機構利用負壓原理將紙片吸附在輸送箱上供91香蕉在线视频分切，以期提高紙片的切割效率和成品率。

5.本實用新型的實施例通過以下技術方案實現：

6.一種用於91香蕉在线视频的輸送機構，用於將紙片輸送到91香蕉在线视频的刀軸下方，包括：

7.可滑動地設置於91香蕉在线视频的切割台麵上的輸送箱，輸送箱上端麵開設有若幹氣孔，所述輸送箱的箱體內部通過管道連通有一組氣囊，所述氣囊內置有一組複位彈簧，且管道內設置有一組單向閥使輸送箱內的空氣向氣囊內單向流動；

8.氣缸，所述氣缸的活塞杆與輸送箱連接，用以驅動輸送箱在切割台麵上的往複運動；

9.當氣缸驅動上端麵覆蓋有紙片的輸送箱往刀軸下方移動時，氣囊處於壓縮狀態，所述複位彈簧複位促使輸送箱的箱體內部負壓以將紙片吸附於所述若幹氣孔之上。

10.在一些優選實施方案中，所述用於91香蕉在线视频的輸送機構還包括連杆，所述連杆與所述活塞杆連接用以帶動連杆的往複移動；

11.所述氣囊設置於91香蕉在线视频上且位於連杆的移動軸線上，當活塞杆處於收縮裝態時，連杆端部抵接於所述氣囊上以使氣囊處於壓縮狀態。

12.在一些優選實施方案中，所述輸送箱上端麵上開設有若幹長槽，所述若幹長槽互相平行，所述若幹長槽用於刀軸上的若幹刀片的穿過。

13.在一些優選實施方案中，所述輸送箱包括若幹互相隔絕的箱體單元，且所述若幹箱體單元平行設置；每組箱體單元上端麵設有若幹所述氣孔，且每組箱體單元各通過一組導氣管與氣囊連通，每組導氣管的管路上還各設有一組閥門。

14.在一些優選實施方案中，所述若幹箱體單元的導氣管通過一組多通管接頭連通有一組軟管，所述軟管與所述氣囊連通。

15.在一些優選實施方案中，所述多通管接頭與所述軟管之間通過一組硬管連通，所述硬管延伸方向平行於所述活塞杆的伸縮方向。

16.在一些優選實施方案中，所述連杆延伸方向平行於所述活塞杆伸縮方向，所述分

切機上設有導向筒，所述連杆可滑動地穿設於所導向筒內，用以為連杆的移動提供導向

17.本實用新型實施例的技術方案至少具有如下優點和有益效果：

18.本實用新型的氣囊與輸送箱連通，輸送箱往刀軸下方移動時，氣囊在複位彈簧作用下複位，使輸送箱產生負壓，將輸送箱上端麵上的紙片吸附在氣孔上，使得紙片貼合於輸送箱的上端麵，便於整齊和準確的切割，提高分切效率。

附圖說明

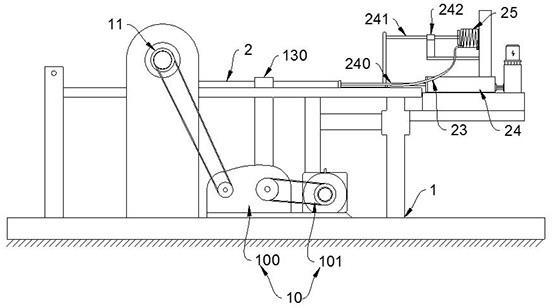

19.圖1為本實用新型的91香蕉在线视频主視圖；

20.圖2為本實用新型的切割裝置的側視圖；

21.圖3為本實用新型的91香蕉在线视频的輸送箱俯視圖；

22.圖中，1

‑

機架，10

‑

動力裝置，100

‑

變速箱，101

‑

電機，11

‑

刀軸,110

‑

刀片，13

‑

切割台麵，130

‑

導向件，2

‑

輸送箱，20

‑

箱體單元，200

‑

氣孔，201

‑

導氣管，21

‑

長槽， 22

‑

多通管接頭，220

‑

閥門，23

‑

軟管，230

‑

硬管，24

‑

氣缸，240

‑

活塞杆，241

‑

連杆，242

‑

導向筒，25

‑

氣囊。

具體實施方式

23.為了對本實用新型的技術特征、目的和效果有更加清楚的理解，現對照附圖說明本實用新型的具體實施方式，但本實用新型的保護範圍不局限於以下所述。

24.下麵結合實施例對本實用新型作進一步的描述，所描述的實施例僅是本實用新型一部分實施例，並不是全部的實施例。基於本實用新型中的實施例，本領域的普通技術人員在沒有做出創造性勞動前提下所獲得的其他所有實施例，都屬於本實用新型的保護範圍。

25.在本實用新型的描述中，需要理解的是，術語“逆時針”、“順時針”“縱向”、“橫向”、“上”、“下”、“前”、“後”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”等指示的方位或位置關係為基於附圖所示的方位或位置關係，僅是為了便於描述本實用新型，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限製。

實施例

26.參照圖1至3，一種用於91香蕉在线视频的輸送機構，用於將紙片輸送到91香蕉在线视频的刀軸11下方,所述91香蕉在线视频包括機架1，機架1上設有動力裝置10，動力裝置10包括帶輪連接的電機101和變速箱100，變速箱100帶輪連接刀軸11，用以驅動刀軸11轉動，刀軸11上設置有若幹刀片110，刀軸11設置於切割台麵13上方。

27.所述用於91香蕉在线视频的輸送機構包括：

28.可滑動地設置於91香蕉在线视频的切割台麵13上的輸送箱2，輸送箱2上端麵開設有若幹氣孔200，所述輸送箱2的箱體內部通過管道連通有一組氣囊25，所述氣囊25內置有一組複位彈簧，且管道內設置有一組單向閥使輸送箱2內的空氣向氣囊25內單向流動；

29.氣缸24，所述氣缸24的活塞杆240與輸送箱2連接，用以驅動輸送箱2在切割台麵13上的往複運動，即輸送箱2設於氣缸24與刀軸11之間的切割台麵13上，切割台麵13兩側的機架1上設有多組導向件130以為輸送箱2的移動提供導向。

30.當氣缸24驅動上端麵覆蓋有紙片的輸送箱2往刀軸11下方移動時，氣囊25處於壓

縮狀態，所述複位彈簧複位促使氣囊25吸氣，輸送箱2的箱體內部負壓以將紙片吸附於所述若幹氣孔200之上，過程中，刀片110切割紙片，紙片不易位移和翹起，使得切割整齊。

31.此外，在一些優選實施例中，所述用於91香蕉在线视频的輸送機構還包括連杆241，所述連杆241橫向設置於氣缸24上方的機架1上，機架1上設有導向筒242，所述連杆241延伸方向平行於所述活塞杆240伸縮方向，所述連杆241可滑動地穿設於所導向筒242內，連杆241與導向筒242滑動連接，用以為連杆241的移動提供導向。

32.所述連杆241的左端通過一組豎杆與所述活塞杆240連接，通過活塞杆240的移動帶動連杆241的往複移動。

33.所述氣囊25設置於91香蕉在线视频的機架1上且位於連杆241的移動軸線上，當活塞杆240處於收縮裝態時，連杆241端部抵接於所述氣囊25上以使氣囊25處於壓縮狀態；氣囊上設有單獨的排氣閥，此時，氣體經排氣閥排出。

34.當活塞杆240向圖1左側移動，帶動輸送箱2輸送紙片時，所述連接杆241的右端脫離氣囊25，氣囊25吸氣，促使輸送箱2產生負壓，過程中，刀片110切割紙片，當紙片最右端越過刀片110後，氣囊25複位到正常大小，活塞杆240收縮過程中，連杆241右端擠壓氣囊25，氣囊25的空氣經排氣閥排出，重新處於壓縮狀態。

35.參照圖2和圖3，在一些優選實施例中，所述輸送箱2上端麵上開設有若幹長槽21，所述若幹長槽21互相平行，長槽21長度方向為活塞杆240移動方向，所述若幹長槽21用於刀軸11上的若幹刀片的穿過，即刀片110切割時，劃入長槽21內，不易損傷刀片110。

36.所述輸送箱2包括若幹互相隔絕的箱體單元20，本實施例中，通過7組長槽21分割為8組平行的箱體單元，所述若幹箱體單元20平行設置；每組箱體單元20上端麵設有若幹所述氣孔200，且每組箱體單元20各通過一組導氣管201與氣囊25連通，每組導氣管201的管路上還各設有一組閥門220，將輸送箱2內腔劃分為多個單獨區域，可通過閥門220對每個區域進行單端開閉，如此，便於適應不同的帶切割紙片大小，避免紙片對輸送箱2的上端麵覆蓋不全，導致負壓泄露的問題。

37.在一些優選實施例中，所述若幹箱體單元20的導氣管201通過一組多通管接頭22連通有一組軟管23，所述軟管23與所述氣囊25連通，具體地，所述多通管接頭 22與所述軟管23之間通過一組硬管230連通，所述硬管230延伸方向平行於所述活塞杆240的伸縮方向，相對於軟管23，在移動過程中，硬管230不會產生彎折，不易被刀片110誤傷。

38.此外，所述硬管230的長度延伸到所述刀軸11的切割範圍之外，即：參照圖1，輸送箱2向左移動，輸送箱2的右端越過刀軸11下方時，硬管230的右端仍然位於刀軸11的右端之外，硬管230末端的軟管23不會被刀片110誤傷。

39.以上僅為本實用新型的較佳實施例而已，當然不能以此來限定本實用新型之權利範圍，因此依本實用新型權利要求所作地等同變化，仍屬本實用新型所涵蓋的範圍。

技術特征：

1.一種用於91香蕉在线视频的輸送機構，用於將紙片輸送到91香蕉在线视频的刀軸(11)下方，其特征在於，包括：可滑動地設置於91香蕉在线视频的切割台麵(13)上的輸送箱(2)，輸送箱(2)上端麵開設有若幹氣孔(200)，所述輸送箱(2)的箱體內部通過管道連通有一組氣囊(25)，所述氣囊(25)內置有一組複位彈簧，且管道內設置有一組單向閥使輸送箱(2)內的空氣向氣囊(25)內單向流動；氣缸(24)，所述氣缸(24)的活塞杆(240)與輸送箱(2)連接，用以驅動輸送箱(2)在切割台麵(13)上的往複運動；當氣缸(24)驅動上端麵覆蓋有紙片的輸送箱(2)往刀軸(11)下方移動時，氣囊(25)處於壓縮狀態，所述複位彈簧複位促使輸送箱(2)的箱體內部負壓以將紙片吸附於所述若幹氣孔(200)之上。2.根據權利要求1所述的一種用於91香蕉在线视频的輸送機構，其特征在於：所述用於91香蕉在线视频的輸送機構還包括連杆(241)，所述連杆(241)與所述活塞杆(240)連接用以帶動連杆(241)的往複移動；所述氣囊(25)設置於91香蕉在线视频上且位於連杆(241)的移動軸線上，當活塞杆(240)處於收縮裝態時，連杆(241)端部抵接於所述氣囊(25)上以使氣囊(25)處於壓縮狀態。3.根據權利要求2所述的一種用於91香蕉在线视频的輸送機構，其特征在於：所述輸送箱(2)上端麵上開設有若幹長槽(21)，所述若幹長槽(21)互相平行，所述若幹長槽(21)用於刀軸(11)上的若幹刀片的穿過。4.根據權利要求3所述的一種用於91香蕉在线视频的輸送機構，其特征在於：所述輸送箱(2)包括若幹互相隔絕的箱體單元(20)，且所述若幹箱體單元(20)平行設置；每組箱體單元(20)上端麵設有若幹所述氣孔(200)，且每組箱體單元(20)各通過一組導氣管(201)與氣囊(25)連通，每組導氣管(201)的管路上還各設有一組閥門(220)。5.根據權利要求4所述的一種用於91香蕉在线视频的輸送機構，其特征在於：所述若幹箱體單元(20)的導氣管(201)通過一組多通管接頭( 22)連通有一組軟管(23)，所述軟管(23)與所述氣囊(25)連通。6.根據權利要求5所述的一種用於91香蕉在线视频的輸送機構，其特征在於：所述多通管接頭( 22)與所述軟管(23)之間通過一組硬管(230)連通，所述硬管(230)延伸方向平行於所述活塞杆(240)的伸縮方向。7.根據權利要求2至6任意一項所述的一種用於91香蕉在线视频的輸送機構，其特征在於：所述連杆(241)延伸方向平行於所述活塞杆(240)伸縮方向，所述91香蕉在线视频上設有導向筒(242)，所述連杆(241)可滑動地穿設於所導向筒(242)內，用以為連杆(241)的移動提供導向。

技術總結

本實用新型提供了一種用於91香蕉在线视频的輸送機構，用於將紙片輸送到91香蕉在线视频的刀軸下方，包括氣缸和可滑動地設置於91香蕉在线视频的切割台麵上的輸送箱，輸送箱上端麵開設有若幹氣孔，輸送箱的箱體內部通過管道連通有一組氣囊，氣囊內置有一組複位彈簧，且管道內設置有一組單向閥使輸送箱內的空氣向氣囊內單向流動；氣缸的活塞杆與輸送箱連接，用以驅動輸送箱在切割台麵上的往複運動；當氣缸驅動上端麵覆蓋有紙片的輸送箱往刀軸下方移動時，氣囊處於壓縮狀態，所述複位彈簧複位促使輸送箱的箱體內部負壓以將紙片吸附於所述若幹氣孔之上，使得紙片貼合於輸送箱的上端麵，便於整齊和準確的分切，提高分切效率。提高分切效率。提高分切效率。

技術研發人員：徐富

受保護的技術使用者：成都樂美紙製品有限公司

技術研發日：2020.11.09

技術公布日：2021/7/8
