1.本實用新型涉及一種水駐極91香蕉在线视频在線疵點監測及處理裝置，屬於熔噴布生產技術領域。

背景技術：

2.水駐極熔噴布在生產過程工序較長，要經過基布的製備、水駐極工序、烘幹工序、卷繞工序、分切成卷工序，過程中需要高壓水霧進行駐極，在此期間很容易帶入汙漬。另外，由於熔噴布在駐極後會具備較強的靜電吸附能力，在烘箱內進行烘箱時，由於烘箱長度較長，烘箱內部不易清理，在加上烘箱內氣流的流動，也容易造成烘箱內壁雜物的掉落後吸附在熔噴布表麵。

3.作為防護用過濾大香蕉三级电影，絕對不允許異物出現在熔噴布表麵，但是現在分切設備僅僅是進行簡單的分切作業，異物的排除主要還是靠操作工人的肉眼查看，但是異物疵點的出現具備很強的偶然性，在此期間很容易被遺漏掉，從而影響產品質量。

技術實現要素：

4.根據以上現有技術中的不足，本實用新型要解決的技術問題是：提供一種水駐極91香蕉在线视频在線疵點監測及處理裝置，用於解決現有的水駐極熔噴布，在生產過程中沾染異物疵點，不能被及時發現解決，從而影響產品質量的問題。

5.本實用新型所述的水駐極91香蕉在线视频在線疵點監測及處理裝置，包括水駐極91香蕉在线视频，水駐極91香蕉在线视频上設有切刀和若幹傳輸輥，沿熔噴布的傳輸線，在切刀前方設有吸風裝置，吸風裝置前方設有前監測頭，前監測頭電性連接控製器，控製器電性連接吸風裝置的吸風泵。

6.當前監測頭監測到疵點後，吸風泵啟動，吸風裝置進行異物抽吸去除。

7.其中，所述的吸風裝置包括吸風管，在吸風管上並沿吸風管的長度方向設有若幹吸風罩，相鄰吸風罩相接觸不留空隙，所述的吸風罩三角扁平狀，吸風口設置在吸風罩底部，吸風口為條形。

8.進一步的，所述吸風裝置的軸線與熔噴布的傳輸線之間的夾角α為10°～45°之間，吸風口朝向熔噴布傳送來的方向，有利於利用熔噴布的運動慣性，可以更好的對異物進行抽吸去除。

9.進一步的，每個吸風罩與吸風管的連接處均對應設有一個電控閥。當監測到疵點時，隻開啟對應位置的上的吸風罩，使風力更為集中，有利於異物的抽吸去除。

10.進一步的，沿熔噴布的傳輸線，在吸風裝置後方設有後監測頭。監測布麵是否存在未清除異物，並通過電信號傳輸，傳輸至顯示屏進行記錄、報警。

11.本實用新型與現有技術相比所具有的有益效果是：

12.本實用新型所述的水駐極91香蕉在线视频在線疵點監測及處理裝置，當水駐極熔噴布表麵沾染異物時，首先通過前端監測頭監測，後啟動吸風泵進行異物抽吸去除；如果疵點屬於不可被吸附去除類型，則會通過後端監測頭進行監測記錄，並在顯示屏進行顯示，由此可以杜

絕由於人為觀察帶來的疵點遺漏，實現對水駐極熔噴布布麵疵點地精準監測，提高產品的監測質量，防止不合格品的流出使用。

附圖說明

13.圖1是吸風裝置的左視圖；

14.圖2是吸風裝置的仰視圖；

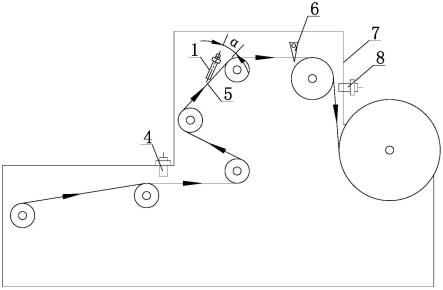

15.圖3是水駐極91香蕉在线视频的側視結構示意圖。

16.圖中：吸風罩1；電控閥2；吸風管3；前監測頭4；熔噴布5；切刀6；水駐極91香蕉在线视频7；後監測頭8；吸風口9。

具體實施方式

17.下麵結合具體的實施例對本實用新型進一步說明。但在本實用新型的描述中，需要說明的是，術語“前端”、“後端”、“左右”“上”、“下”、“水平”等指示的方位或位置關係為基於附圖所示的方位或位置關係，僅是為了便於描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限製。

18.在本實用新型的描述中，還需要說明的是，除非另有明確的規定和限定，術語“設置”、“安裝”、“相連”、“連接”、“連通”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對於本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。

19.如圖1～3所示，本實用新型所述的水駐極91香蕉在线视频在線疵點監測及處理裝置，包括水駐極91香蕉在线视频7，水駐極91香蕉在线视频7上設有切刀6和若幹傳輸輥，沿熔噴布5的傳輸線，在切刀6前方設有吸風裝置，吸風裝置前方設有前監測頭4，前監測頭4電性連接控製器，控製器電性連接吸風裝置。具體的，前監測頭4可以通過固定橫梁，固定於91香蕉在线视频上，且位置在切刀之前，監測布麵是否存在異物，並通過電信號傳輸，啟動與吸風裝置連接的吸風泵。吸風泵可以通過固定架，固定於91香蕉在线视频的下端，並注意防止對引布通道造成影響。前監測頭4包括若幹檢測頭域，其每個檢測頭域，分別對應相鄰切刀之間的寬度。

20.其中，吸風裝置包括吸風管3，在吸風管3上並沿吸風管3的長度方向設有若幹吸風罩1，相鄰吸風罩1相接觸不留空隙，所述的吸風罩1三角扁平狀，吸風口9設置在吸風罩1底部，吸風口9為條形。吸風裝置的軸線與熔噴布5的傳輸線之間的夾角α為10°～45°

之間，吸風口9朝向熔噴布5傳送來的方向，有利於利用熔噴布的運動慣性，可以更好的對異物進行抽吸去除。

21.每個吸風罩1與吸風管3的連接處均對應設有一個電控閥2，當監測到疵點時，隻開啟對應位置的上的吸風罩，使風力更為集中，有利於異物的抽吸去除。

22.沿熔噴布5的傳輸線，在吸風裝置後方設有後監測頭8。後監測頭8可以通過固定橫梁，固定於91香蕉在线视频上，且位置在切刀6之後，成卷之前，監測布麵是否存在未清除異物，並通過電信號傳輸，傳輸至顯示屏進行記錄。

23.為了便於理解，下述給出本實施例的工作原理：

24.具體而言，當沾有異物的水駐極熔噴布進入水駐極91香蕉在线视频7時，首先通過前監測頭4監測，監測到有異物後，啟動吸風泵和對應位置上的吸風罩1，進行異物抽吸去除；如果疵點屬於不可被吸附去除類型，則會通過後監測頭8進行監測記錄，並在顯示屏進行顯示，由此可以杜絕由於人為觀察帶來的疵點遺漏，實現對水駐極熔噴布布麵疵點地精準監測，提高產品的監測質量，防止不合格品的流出使用。前端監測頭和後端監測頭相互配合，可以有效地避免疵點遺漏。

25.當然，上述內容僅為本實用新型的較佳實施例，不能被認為用於限定對本實用新型的實施例範圍。本實用新型也並不僅限於上述舉例，本技術領域的普通技術人員在本實用新型的實質範圍內所做出的均等變化與改進等，均應歸屬於本實用新型的專利涵蓋範圍內。

技術特征：

1.一種水駐極91香蕉在线视频在線疵點監測及處理裝置，包括水駐極91香蕉在线视频(7)，水駐極91香蕉在线视频(7)上設有切刀(6)和若幹傳輸輥，其特征在於：沿熔噴布(5)的傳輸線，在切刀(6)前方設有吸風裝置，吸風裝置前方設有前監測頭(4)，前監測頭(4)電性連接控製器，控製器電性連接吸風裝置。2.根據權利要求1所述的水駐極91香蕉在线视频在線疵點監測及處理裝置，其特征在於：所述的吸風裝置包括吸風管(3)，在吸風管(3)上並沿吸風管(3)的長度方向設有若幹吸風罩(1)，相鄰吸風罩(1)相接觸不留空隙，所述的吸風罩(1)三角扁平狀，吸風口(9)設置在吸風罩(1)底部，吸風口(9)為條形。3.根據權利要求2所述的水駐極91香蕉在线视频在線疵點監測及處理裝置，其特征在於：所述吸風裝置的軸線與熔噴布(5)的傳輸線之間的夾角α為10°～45°之間，吸風口(9)朝向熔噴布(5)傳送來的方向。4.根據權利要求2或3所述的水駐極91香蕉在线视频在線疵點監測及處理裝置，其特征在於：每個吸風罩(1)與吸風管(3)的連接處均對應設有一個電控閥(2)。5.根據權利要求1所述的水駐極91香蕉在线视频在線疵點監測及處理裝置，其特征在於：沿熔噴布(5)的傳輸線，在吸風裝置後方設有後監測頭(8)。

技術總結

本實用新型屬於熔噴布生產技術領域，具體涉及一種水駐極91香蕉在线视频在線疵點監測及處理裝置，包括水駐極91香蕉在线视频，水駐極91香蕉在线视频上設有切刀和若幹傳輸輥，沿熔噴布的傳輸線，在切刀前方設有吸風裝置，吸風裝置前方設有前監測頭，前監測頭電性連接控製器，控製器電性連接吸風裝置的吸風泵。當水駐極熔噴布表麵沾染異物時，首先通過前端監測頭監測，後啟動吸風泵進行異物抽吸去除；如果疵點屬於不可被吸附去除類型，則會通過後端監測頭進行監測記錄，並在顯示屏進行顯示，由此可以杜絕由於人為觀察帶來的疵點遺漏，實現對水駐極熔噴布布麵疵點地精準監測，提高產品的監測質量，防止不合格品的流出使用。的流出使用。的流出使用。

技術研發人員：周朝鋼 鄒萌萌 劉德銘 文增亮 宋振 張玉慧

受保護的技術使用者：山東希瑞新大香蕉三级电影有限公司

技術研發日：2022.03.29

技術公布日：2022/7/4
