1.本實用新型屬於印刷薄刀91香蕉在线视频技術領域，特別是涉及一種印刷薄刀91香蕉在线视频用退料整合組件。

背景技術：

2.印刷薄刀91香蕉在线视频作為印刷行業中最為常見的分切設備，內部大多通過輥輪和圓刀之間的配合，將運送過來的帶狀紙箱和紙板進行分切，經過單個分切的紙板和紙箱上將再次經過加工處理，最終應用在產品中，印刷薄刀91香蕉在线视频的上料通常有固定的機構，能夠保障一定的生產效率，但它在實際使用中仍存在以下弊端：

3.1、現有的印刷薄刀91香蕉在线视频在實際工作時，由於其內部結構複雜，雖然在一端設有固定的上料機構，能夠保障一定的生產和加工速度，但是在實際生產中，大多缺少有效的退料機構，經過切割後的塊狀物料將會零散的堆積在一側，將需要一個指定的工人進行批量整合和梳理，浪費人力物力；

4.2、現有的印刷薄刀91香蕉在线视频在末端經過切割後，大多不便於簡易的經過印刷分隔後的紙板之間的殘渣進行清理，因此在實際使用時，紙屑的殘留將會影響紙板的正常打包和運輸。

5.因此，現有的印刷薄刀91香蕉在线视频在退料時，無法滿足實際使用中的需求，所以市麵上迫切需要能改進的技術，以解決上述問題。

技術實現要素：

6.本實用新型的目的在於提供一種印刷薄刀91香蕉在线视频用退料整合組件，通過在工作台的頂部固定連接有便於集中稱重的升降放置台，通過升降放置台頂部的壓力傳感器，即可有效的控製單次運輸過來的紙箱板，並集中運輸，解決了現有的印刷薄刀91香蕉在线视频不便於簡易的將單次分切好的紙箱進行批量整理和運輸的問題。

7.為解決上述技術問題，本實用新型是通過以下技術方案實現的：

8.本實用新型為一種印刷薄刀91香蕉在线视频用退料整合組件，包括工作台、風機、升降放置台、電機和電動伸縮杆，所述工作台的頂部矩形中心位置處開設矩形槽，且矩形槽的內部對應固定有升降放置台，所述工作台的頂部一側固定連接風機，所述工作台的頂部固定連接有電機，所述工作台的底部固定連接有滑軌，且滑軌的一端固定連接電動伸縮杆。

9.進一步地，所述工作台的底部四周固定連接有呈矩形狀分布排列的支撐腿，所述工作台的頂部一側固定連接有支撐板，所述支撐板之間通過軸連接有輔助輥，所述支撐板位於工作台上相對電機的另一側，所述工作台的底部固定連接的支撐腿數量為四個，且支撐腿的底部支撐在水平麵上。

10.進一步地，所述工作台的頂部對應矩形槽的兩側固定連接有連接鍵，且連接鍵的底部固定連接有豎直狀的豎滑柱，所述滑軌固定放置在水平麵上，且位於工作台的底部，所述滑軌的頂部兩側開設放置槽，所述放置槽在位置上對應頂部的矩形槽，所述工作台的內

部固定連接有呈對稱分布的豎滑柱，且豎滑柱的數量為兩個。

11.進一步地，所述升降放置台的頂部中心位置處固定連接有壓力傳感器，所述升降放置台的頂部通過彈簧連接彈性板，所述壓力傳感器電性連接外部的單片機，所述升降放置台的頂部通過四個呈矩形狀分布的彈簧固定連接彈性板。

12.進一步地，所述升降放置台的兩側固定連接有第二延長板，且第二延長板的內部開設有圓柱孔，所述圓柱孔的內部滑動連接有豎滑柱，所述升降放置台的一側側壁上固定連接有第一延長板，所述第一延長板的內部豎直方向上開設螺紋孔，且螺紋孔的內部螺紋連接絲杆，所述絲杆的頂部端固定連接電機，所述電機通過連接架固定連接在工作台的頂部，所述電機通過電性連接單片機，且在工作時通過單片機控製正轉和反轉。

13.進一步地，所述工作台的底部通過矩形板固定連接電動伸縮杆，所述電動伸縮杆的移動端固定連接擋板，所述擋板的底部兩側開設卡槽，且卡槽在位置上對應底部的滑軌，所述滑軌的數量為兩個，且滑軌的一側延長端固定連接有斜坡。

14.本實用新型具有以下有益效果：

15.1、本實用新型通過在工作台上固定連接便於升降的升降放置台，經過印刷分切的紙板將會掉落在彈性板上，當彈性板上的紙板重量到達一定的程度時，彈性板將會下壓底部的壓力傳感器，壓力傳感器將會通過電信號傳遞給單片機，隨即單片機將控製電機帶動絲杆旋轉，絲杆通過螺紋傳動將升降放置板運輸到滑軌的頂部即可，隨即電動伸縮杆將會在單片機的控製下工作，進而集中批量將指定重量的紙箱運輸到另一側，方便集裝打包。

16.2、本實用新型通過在工作台的頂部一側固定連接風機，當經過分切後的紙箱逐一掉落在彈性板上時，風機將會啟動，並將紙箱頂部表麵的灰塵和碎屑進行統一清理，防止碎屑堆積造成紙板生產重量下降。

17.當然，實施本實用新型的任一產品並不一定需要同時達到以上所述的所有優點。

附圖說明

18.為了更清楚地說明本實用新型實施例的技術方案，下麵將對實施例描述所需要使用的附圖作簡單地介紹，顯而易見地，下麵描述中的附圖僅僅是本實用新型的一些實施例，對於本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

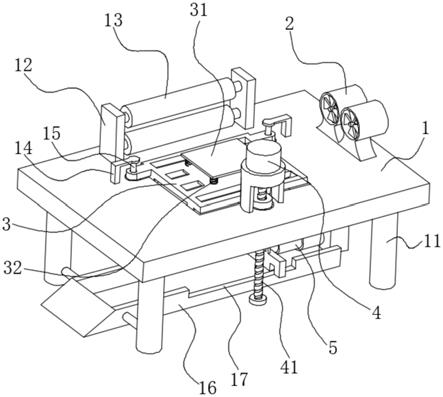

19.圖1為本實用新型的結構示意圖一；

20.圖2為本實用新型的結構示意圖二；

21.圖3為本實用新型的結構示意圖三；

22.圖4為本實用新型的升降放置台部分結構圖。

23.附圖中，各標號所代表的部件列表如下：

24.1、工作台；11、支撐腿；12、支撐板；13、輔助輥；14、連接鍵；15、豎滑柱；16、滑軌；17、放置槽；2、風機；3、升降放置台；31、彈性板；32、彈簧；33、壓力傳感器；34、第一延長板；35、螺紋孔；36、第二延長板；37、圓柱孔；4、電機；41、絲杆；5、電動伸縮杆；51、擋板；52、卡槽；53、矩形板。

具體實施方式

25.下麵將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述。

26.請參閱圖1-4所示，本實用新型為一種印刷薄刀91香蕉在线视频用退料整合組件，包括工作台1、風機2、升降放置台3、電機4和電動伸縮杆5，工作台1的頂部矩形中心位置處開設矩形槽，且矩形槽的內部對應固定有升降放置台3，工作台1的頂部一側固定連接風機2，工作台1的頂部固定連接有電機4，工作台1的底部固定連接有滑軌16，且滑軌16的一端固定連接電動伸縮杆5，電機4的型號為ye2係列，該係列型號為市場上常見型號，在此不做過多敘述。

27.其中如圖1-3所示，工作台1的底部四周固定連接有呈矩形狀分布排列的支撐腿11，工作台1的頂部一側固定連接有支撐板12，支撐板12之間通過軸連接有輔助輥13，支撐板12位於工作台1上相對電機4的另一側，工作台1的頂部對應矩形槽的兩側固定連接有連接鍵14，且連接鍵14的底部固定連接有豎直狀的豎滑柱15，滑軌16固定放置在水平麵上，且位於工作台1的底部，滑軌16的頂部兩側開設放置槽17，放置槽17在位置上對應頂部的矩形槽，在工作時，首先外部的輸料機構將紙板運輸至輔助輥13，然後在輔助輥13的作用下，紙板將會運輸到彈性板31上，當彈性板31上的紙箱質量到達一定程度時，彈性板31下壓彈簧32至最短，同時彈性板31將會擠壓底部的壓力傳感器33，壓力傳感器33將傳遞電信號給單片機，同時一側的風機2將會啟動，風機2將紙箱頂部的碎紙屑進行吹散。

28.其中如圖2和圖4所示，升降放置台3的頂部中心位置處固定連接有壓力傳感器33，升降放置台3的頂部通過彈簧32連接彈性板31，壓力傳感器33電性連接外部的單片機，升降放置台3的兩側固定連接有第二延長板36，且第二延長板36的內部開設有圓柱孔37，圓柱孔37的內部滑動連接有豎滑柱15，升降放置台3的一側側壁上固定連接有第一延長板34，第一延長板34的內部豎直方向上開設螺紋孔35，且螺紋孔35的內部螺紋連接絲杆41，絲杆41的頂部端固定連接電機4，電機4通過連接架固定連接在工作台1的頂部，工作台1的底部通過矩形板53固定連接電動伸縮杆5，電動伸縮杆5的移動端固定連接擋板51，擋板51的底部兩側開設卡槽52，且卡槽52在位置上對應底部的滑軌16，在工作時，當壓力傳感器33傳遞電信號給單片機時，單片機將會同時控製電機4帶動絲杆41旋轉，在旋轉的過程中，絲杆41通過螺紋傳動帶動升降放置台3在豎直方向上下降，直至升降放置台3完全放置在滑軌16上即可，然後一側的電動伸縮杆5將會逐漸延長，並通過一側固定的擋板51將批量運輸下來的紙箱，向一側推動運輸即可。

29.本實施例的一個具體應用為：第一步，首先在工作時，經過印刷和分切的紙板將會掉落在工作台1頂部的彈性板31上，然後同時另一側的風機2將會啟動，在氣流的推動下，紙板上的碎屑將會被吹散，第二步，其次紙板將會逐漸堆積，當紙板的重量到達一定的程度時，彈性板31底部的板麵將會擠壓底部的壓力傳感器33，同時壓力傳感器33將電信號傳遞給單片機，第三步，緊接著單片機將控製電機4工作，絲杆41將會在旋轉的同時，通過螺紋傳動將升降放置台3運輸到底部，第四步，然後升降放置台3到達底部時，第五步，最後電動伸縮杆5將會通過一側固定的擋板51推動紙箱，並將紙箱單次批量推動到一側即可。

30.以上僅為本實用新型的優選實施例，並不限製本實用新型，任何對前述各實施例所記載的技術方案進行修改，對其中部分技術特征進行等同替換，所作的任何修改、等同替換、改進，均屬於在本實用新型的保護範圍。

技術特征：

1.一種印刷薄刀91香蕉在线视频用退料整合組件，包括工作台(1)、風機(2)、升降放置台(3)、電機(4)和電動伸縮杆(5)，其特征在於：所述工作台(1)的頂部矩形中心位置處開設矩形槽，且矩形槽的內部對應固定有升降放置台(3)，所述工作台(1)的頂部一側固定連接風機(2)，所述工作台(1)的頂部固定連接有電機(4)，所述工作台(1)的底部固定連接有滑軌(16)，且滑軌(16)的一端固定連接電動伸縮杆(5)。2.根據權利要求1所述的一種印刷薄刀91香蕉在线视频用退料整合組件，其特征在於，所述工作台(1)的底部四周固定連接有呈矩形狀分布排列的支撐腿(11)，所述工作台(1)的頂部一側固定連接有支撐板(12)，所述支撐板(12)之間通過軸連接有輔助輥(13)，所述支撐板(12)位於工作台(1)上相對電機(4)的另一側。3.根據權利要求1所述的一種印刷薄刀91香蕉在线视频用退料整合組件，其特征在於，所述工作台(1)的頂部對應矩形槽的兩側固定連接有連接鍵(14)，且連接鍵(14)的底部固定連接有豎直狀的豎滑柱(15)，所述滑軌(16)固定放置在水平麵上，且位於工作台(1)的底部，所述滑軌(16)的頂部兩側開設放置槽(17)，所述放置槽(17)在位置上對應頂部的矩形槽。4.根據權利要求1所述的一種印刷薄刀91香蕉在线视频用退料整合組件，其特征在於，所述升降放置台(3)的頂部中心位置處固定連接有壓力傳感器(33)，所述升降放置台(3)的頂部通過彈簧(32)連接彈性板(31)，所述壓力傳感器(33)電性連接外部的單片機。5.根據權利要求1所述的一種印刷薄刀91香蕉在线视频用退料整合組件，其特征在於，所述升降放置台(3)的兩側固定連接有第二延長板(36)，且第二延長板(36)的內部開設有圓柱孔(37)，所述圓柱孔(37)的內部滑動連接有豎滑柱(15)，所述升降放置台(3)的一側側壁上固定連接有第一延長板(34)，所述第一延長板(34)的內部豎直方向上開設螺紋孔(35)，且螺紋孔(35)的內部螺紋連接絲杆(41)，所述絲杆(41)的頂部端固定連接電機(4)，所述電機(4)通過連接架固定連接在工作台(1)的頂部。6.根據權利要求1所述的一種印刷薄刀91香蕉在线视频用退料整合組件，其特征在於，所述工作台(1)的底部通過矩形板(53)固定連接電動伸縮杆(5)，所述電動伸縮杆(5)的移動端固定連接擋板(51)，所述擋板(51)的底部兩側開設卡槽(52)，且卡槽(52)在位置上對應底部的滑軌(16)。

技術總結

本實用新型公開了一種印刷薄刀91香蕉在线视频用退料整合組件，涉及印刷薄刀91香蕉在线视频技術領域。本實用新型包括工作台、風機、升降放置台、電機和電動伸縮杆，工作台的頂部矩形中心位置處開設矩形槽，且矩形槽的內部對應固定有升降放置台，工作台的頂部一側固定連接風機，工作台的頂部固定連接有電機，工作台的底部固定連接有滑軌，且滑軌的一端固定連接電動伸縮杆。本實用新型通過在工作台上固定連接便於升降的升降放置台，經過印刷分切的紙板將會掉落在彈性板上，當彈性板上的紙板重量到達一定的程度時，彈性板將會下壓底部的壓力傳感器，壓力傳感器將會通過電信號傳遞給單片機，單片機通過控製絲杆和電動伸縮杆的配合下，即可簡易的將紙箱批量運輸。紙箱批量運輸。紙箱批量運輸。

技術研發人員：郝東升

受保護的技術使用者：大連鑫勝平印刷廠

技術研發日：2021.06.29

技術公布日：2022/1/11
