本實用新型涉及紙管機切刀調節裝置，屬於機械設備技術領域。

背景技術：

中國專利號201310120016.1公布了一種名稱為“一種多刀紙管機切管裝置”的發明專利，它包括切刀裝置、機架、托輥裝置、切台移動裝置與機架連接，切刀裝置包括切刀頭和刀頭調節裝置，切刀裝置與托輥裝置通過切台移動裝置實現運動，托輥裝置包括托輥轉動機構和托輥調節機構；雖然該發明能直接按所需紙管規格進行切割，不需要進行再次切管，提高了加工效率，但由於沒有設置自動調刀結構，降低了紙管精度，在切換不同規格時手動調節切刀操作不方便，故存在以上缺陷。

技術實現要素：

本實用新型提出一種結構設計合理，可實現切刀精確位移調整的紙管機切刀調節裝置。

本實用新型所述紙管機切刀調節裝置，包括橫梁、導軌、滑塊、橫板、刀座、切刀組和驅動切刀組活動的驅動機構，所述橫梁上設有導軌，所述滑塊與滑軌滑動安裝，滑塊與刀座固定連接，所述刀座與橫板固定連接，切刀組安裝在橫板，所述驅動機構包括電機、齒條、與齒條相齧合的齒輪，所述電機與橫板固定連接，齒條固定設置在橫梁，所述電機連接齒輪。

進一步說，所述切刀組包括氣缸、切刀、轉動關節，轉動關節前端安裝切刀，轉動關節後端可轉動的安裝在切刀座上，氣缸連接切刀可推動切刀。

進一步說，所述電機為步進電機。

本實用新型相比現有技術所具有的優點：

本實用新型結構設計簡單合理，通過電機傳動即可帶動切刀組位移，電機連接自動控製係統後可實現自動控製，其具有調節精度精準，操作簡單快捷等優點。

附圖說明

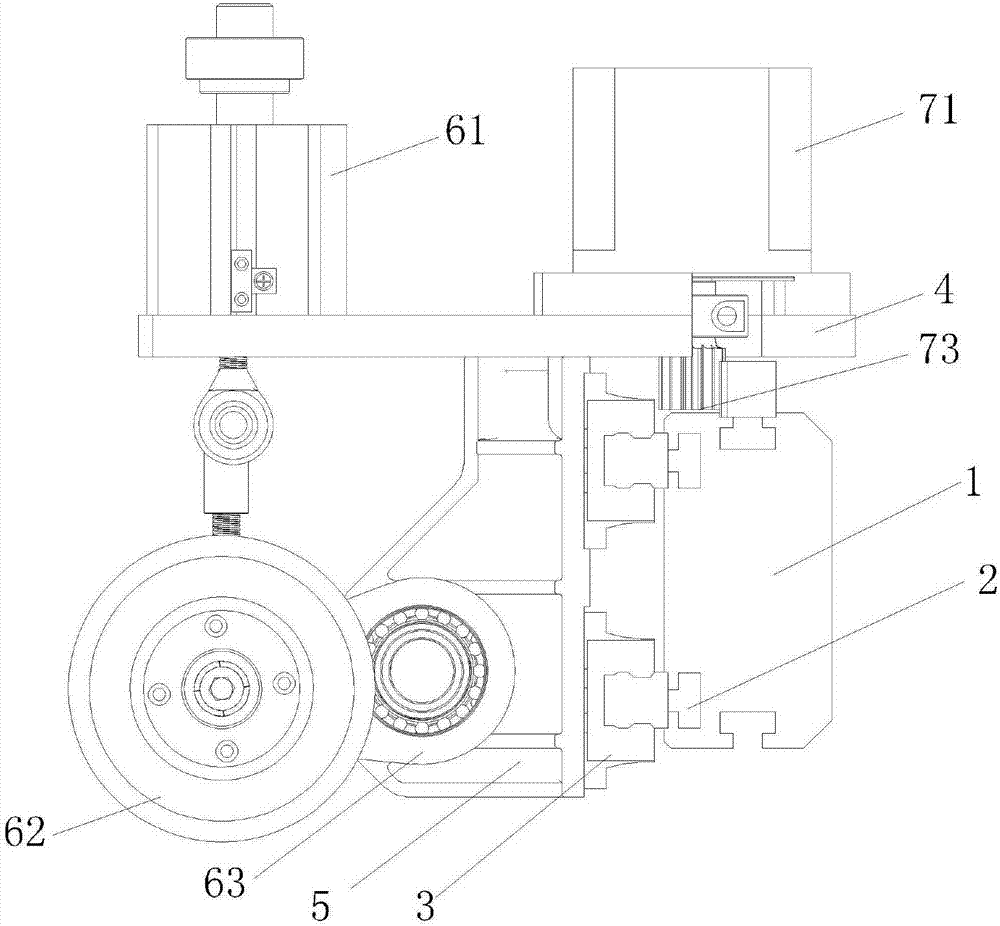

圖1本實用新型的結構示意圖。

圖2本實用新型俯視視角的結構示意圖。

具體實施方式

下麵結合附圖和實施例子對本實用新型進一步進行詳細說明：

如圖1～2所示，紙管機切刀62調節裝置，包括橫梁1、導軌2、滑塊3、橫板4、刀座5、切刀62組和驅動切刀62組活動的驅動機構，所述橫梁1上設有導軌2，所述滑塊3與滑軌滑動安裝，滑塊3與刀座5固定連接，所述刀座5與橫板4固定連接，切刀62組安裝在橫板4，所述驅動機構包括電機71、齒條72、與齒條72相齧合的齒輪73，所述電機71與橫板4固定連接，齒條72固定設置在橫梁1，所述電機71連接齒輪73。本實施在使用時，所述電機71轉動可驅動切刀62組移動。

本實施例所述切刀62組包括氣缸61、切刀62、轉動關節63，轉動關節63前端安裝切刀62，轉動關節63後端可轉動的安裝在切刀座5上，氣缸61連接切刀62可推動切刀62。本實施例所述轉動關節63為現有技術，是為實現兩個部件之間的相對回旋運動。

本實施例所述電機71為步進電機。

本實例的工作過程,首先確定所需紙管的長度，將左端第一把切刀62調到零點位置，再依次調節後麵的切刀62，在操作屏上輸入每把切刀62之間的距離，步進電機71帶動齒輪73在齒條72上沿導軌2左右移動，從而帶動切刀62組移動,再通過氣缸61伸縮杆使轉動關節63轉動，使切刀62上下擺動從而切斷紙管。

技術特征：

1.紙管機切刀調節裝置，其特征在於：包括橫梁、導軌、滑塊、橫板、刀座、切刀組和驅動切刀組活動的驅動機構，所述橫梁上設有導軌，所述滑塊與滑軌滑動安裝，滑塊與刀座固定連接，所述刀座與橫板固定連接，切刀組安裝在橫板，所述驅動機構包括電機、齒條、與齒條相齧合的齒輪，所述電機與橫板固定連接，齒條固定設置在橫梁，所述電機連接齒輪。

2.如權利要求1所述的紙管機切刀調節裝置，其特征是，所述切刀組包括氣缸、切刀、轉動關節，轉動關節前端安裝切刀，轉動關節後端可轉動的安裝在切刀座上，氣缸連接切刀可推動切刀。

3.如權利要求1所述的紙管機切刀調節裝置，其特征是，所述電機為步進電機。

技術總結

紙管機切刀調節裝置，包括橫梁、導軌、滑塊、橫板、刀座、切刀組和驅動切刀組活動的驅動機構，所述橫梁上設有導軌，所述滑塊與滑軌滑動安裝，滑塊與刀座固定連接，所述刀座與橫板固定連接，切刀組安裝在橫板，所述驅動機構包括電機、齒條、與齒條相齧合的齒輪，所述電機與橫板固定連接，齒條固定設置在橫梁，所述電機連接齒輪。
