1.本實用新型涉及紙製品加工技術領域，具體為一種用於紙製品加工的切管機。

背景技術：

2.在紙製品製造中，紙管生產往往都是采用一根長紙管進行切割，最後得到符合規格的長度，在紙管切割的過程中，為了降低成本，一些企業通常采用把紙管套在一個軸上，然後使用一個刀具依次進行切割，此種方式雖然成本很低，但紙管切割效率低下，為此91香蕉短视频提出一種用於紙製品加工的切管機，解決以上提出的問題。

技術實現要素：

3.本實用新型的目的在於提供一種用於紙製品加工的切管機，具備紙管切割效率高的優點，解決了紙管切割效率低下的問題。

4.為實現上述目的，本實用新型提供如下技術方案：一種用於紙製品加工的切管機，包括加工箱，所述加工箱內腔的頂部設置有切割機構，所述加工箱內腔的右側通過支撐件固定連接有第一電機，所述第一電機的輸出軸固定連接有第一安裝座，所述加工箱內腔的左側通過軸承活動連接有第二安裝座，所述第一安裝座和第二安裝座的內腔均設置有連接軸，所述連接軸的頂部和底部均固定連接有連接杆，所述連接杆遠離連接軸的一端固定連接有紙管卷取槽，所述加工箱內腔底部的兩側均固定連接有彈簧，所述彈簧的頂部固定連接有限位板。

5.優選的，所述切割機構包括電動推杆，所述電動推杆的頂部與加工箱內腔的頂部固定連接，所述電動推杆的底部固定連接有加工架，所述加工架內腔的右側固定連接有第二電機，所述第二電機的輸出軸固定連接有切割刀組。

6.優選的，所述第一安裝座與第二安裝座內腔的頂部和底部均開設有安裝孔，所述安裝孔的內腔設置有螺栓。

7.優選的，所述限位板的底部固定連接有連接繩，所述連接繩的底部貫穿加工箱並延伸至加工箱的外部且固定連接有腳蹬。

8.優選的，所述紙管卷取槽的表麵開設有配合切割刀組使用的通孔。

9.優選的，所述加工箱內腔的兩側均開設有滑槽，所述滑槽的內腔滑動連接有滑塊，所述滑塊遠離滑槽的一端與加工架固定連接。

10.與現有技術相比，本實用新型的有益效果如下：

11.1、本實用新型通過加工箱、切割機構、第一電機、第一安裝座、第二安裝座、連接軸、連接杆和紙管卷取槽的設置，共同構建了一個用於紙製品加工的切管機，其中先通過第一電機帶動紙管卷取槽對紙張卷取，而彈簧和限位板的設置，可以使得紙張能夠平整的被紙管卷取槽卷取，從而可以形成一個紙管，然後再通過切割機構對卷取後的紙管進行切割，由於切割刀組有數個切割刀，因此能夠一次性將紙管切割成多段，大大提高了紙管的加工效率。

12.2、本實用新型通過設置電動推杆、加工架、第二電機、切割刀組，可以啟動電動推杆推動加工架向下移動，進而可以使得切割刀組同時對紙管進行切割作業；

13.通過設置安裝孔和螺栓，能夠方便使用者對紙管切割加工後，對連接軸和紙管卷取槽進行拆卸，可以方便使用者對切割後的紙管進行收集，然後進行下一次的作業；

14.通過設置通孔，可以利於切割刀在通孔的間隙處切割紙管，有效避免切割刀與連接軸接觸，保護切割刀不被磨損。

附圖說明

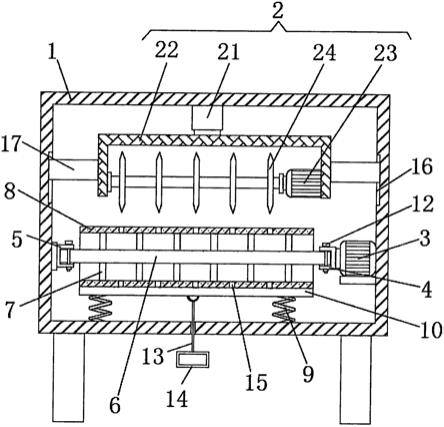

15.圖1為本實用新型結構示意圖；

16.圖2為本實用新型結構中第二安裝座的左視剖麵圖；

17.圖3為本實用新型結構中連接軸的立體圖；

18.圖4為本實用新型結構的正視圖。

19.圖中：1、加工箱；2、切割機構；21、電動推杆；22、加工架；23、第二電機；24、切割刀組；3、第一電機；4、第一安裝座；5、第二安裝座；6、連接軸；7、連接杆；8、紙管卷取槽；9、彈簧；10、限位板；11、安裝孔；12、螺栓；13、連接繩；14、腳蹬；15、通孔；16、滑槽；17、滑塊。

具體實施方式

20.下麵將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基於本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本實用新型保護的範圍。

21.請參閱圖1‑4，一種用於紙製品加工的切管機，包括加工箱1，加工箱1內腔的頂部設置有切割機構2，加工箱1內腔的右側通過支撐件固定連接有第一電機3，第一電機3的輸出軸固定連接有第一安裝座4，加工箱1內腔的左側通過軸承活動連接有第二安裝座5，第一安裝座4和第二安裝座5的內腔均設置有連接軸6，連接軸6的頂部和底部均固定連接有連接杆7，連接杆7遠離連接軸6的一端固定連接有紙管卷取槽8，加工箱1內腔底部的兩側均固定連接有彈簧9，彈簧9的頂部固定連接有限位板10，通過加工箱1、切割機構2、第一電機3、第一安裝座4、第二安裝座5、連接軸6、連接杆7和紙管卷取槽8的設置，共同構建了一個用於紙製品加工的切管機，其中先通過第一電機3帶動紙管卷取槽8對紙張卷取，而彈簧9和限位板10的設置，可以使得紙張能夠平整的被紙管卷取槽8卷取，從而可以形成一個紙管，然後再通過切割機構2對卷取後的紙管進行切割，由於切割刀組24有數個切割刀，因此能夠一次性將紙管切割成多段，大大提高了紙管的加工效率。

22.請參閱圖1，切割機構2包括電動推杆21，電動推杆21的頂部與加工箱1內腔的頂部固定連接，電動推杆21的底部固定連接有加工架22，加工架22內腔的右側固定連接有第二電機23，第二電機23的輸出軸固定連接有切割刀組24，通過設置電動推杆21、加工架22、第二電機23、切割刀組24，可以啟動電動推杆21推動加工架22向下移動，進而可以使得切割刀組24同時對紙管進行切割作業。

23.請參閱圖2，第一安裝座4與第二安裝座5內腔的頂部和底部均開設有安裝孔11，安裝孔11的內腔設置有螺栓12，通過設置安裝孔11和螺栓12，能夠方便使用者對紙管切割加

工後，對連接軸6和紙管卷取槽8進行拆卸，可以方便使用者對切割後的紙管進行收集，然後進行下一次的作業。

24.請參閱圖1和圖4，限位板10的底部固定連接有連接繩13，連接繩13的底部貫穿加工箱1並延伸至加工箱1的外部且固定連接有腳蹬14。

25.請參閱圖1和圖4，紙管卷取槽8的表麵開設有配合切割刀組24使用的通孔15，通過設置通孔15，可以利於切割刀在通孔15的間隙處切割紙管，有效避免切割刀與連接軸6接觸，保護切割刀不被磨損。

26.請參閱圖1，加工箱1內腔的兩側均開設有滑槽16，滑槽16的內腔滑動連接有滑塊17，滑塊17遠離滑槽16的一端與加工架22固定連接。

27.使用時，使用者先腳踩腳蹬14，然後把紙張放置在限位板10與紙管卷取槽8之間，這時先讓紙管卷取槽8對紙張卷取一周，鬆開腳蹬14，限位板10在彈簧9的彈力作用下，可以使得紙張能夠平整的被紙管卷取槽8卷取，再通過第一電機3帶動紙管卷取槽8對紙張卷取，從而可以形成一個紙管，然後通過啟動電動推杆21推動加工架22向下移動，進而可以使得切割刀組24同時對紙管進行切割，由於切割刀組24有數個切割刀，因此能夠一次性將紙管切割成多段，大大提高了紙管的加工效率，待切割完畢後，使用者通過拆卸螺栓12，可以把連接軸6和紙管卷取槽8從第一安裝座4和第二安裝座5上取下，方便使用者對切割後的紙管進行收集，然後再把連接軸6和紙管卷取槽8安裝上，可以進行下一次的紙管卷取切割作業，最後通過設置通孔15，可以利於切割刀在通孔15的間隙處切割紙管，有效避免切割刀與連接軸6接觸，保護切割刀不被磨損。

28.本技術文件的控製方式是通過控製器來自動控製，控製器的控製電路通過本領域的技術人員簡單編程即可實現，屬於本領域的公知常識，並且本技術文件主要用來保護機械裝置，所以本技術不再詳細解釋控製方式和電路連接。

29.盡管已經示出和描述了本實用新型的實施例，對於本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的範圍由所附權利要求及其等同物限定。

技術特征：

1.一種用於紙製品加工的切管機，包括加工箱(1)，其特征在於：所述加工箱(1)內腔的頂部設置有切割機構(2)，所述加工箱(1)內腔的右側通過支撐件固定連接有第一電機(3)，所述第一電機(3)的輸出軸固定連接有第一安裝座(4)，所述加工箱(1)內腔的左側通過軸承活動連接有第二安裝座(5)，所述第一安裝座(4)和第二安裝座(5)的內腔均設置有連接軸(6)，所述連接軸(6)的頂部和底部均固定連接有連接杆(7)，所述連接杆(7)遠離連接軸(6)的一端固定連接有紙管卷取槽(8)，所述加工箱(1)內腔底部的兩側均固定連接有彈簧(9)，所述彈簧(9)的頂部固定連接有限位板(10)。2.根據權利要求1所述的一種用於紙製品加工的切管機，其特征在於：所述切割機構(2)包括電動推杆(21)，所述電動推杆(21)的頂部與加工箱(1)內腔的頂部固定連接，所述電動推杆(21)的底部固定連接有加工架(22)，所述加工架(22)內腔的右側固定連接有第二電機(23)，所述第二電機(23)的輸出軸固定連接有切割刀組(24)。3.根據權利要求1所述的一種用於紙製品加工的切管機，其特征在於：所述第一安裝座(4)與第二安裝座(5)內腔的頂部和底部均開設有安裝孔(11)，所述安裝孔(11)的內腔設置有螺栓(12)。4.根據權利要求1所述的一種用於紙製品加工的切管機，其特征在於：所述限位板(10)的底部固定連接有連接繩(13)，所述連接繩(13)的底部貫穿加工箱(1)並延伸至加工箱(1)的外部且固定連接有腳蹬(14)。5.根據權利要求1所述的一種用於紙製品加工的切管機，其特征在於：所述紙管卷取槽(8)的表麵開設有配合切割刀組(24)使用的通孔(15)。6.根據權利要求1所述的一種用於紙製品加工的切管機，其特征在於：所述加工箱(1)內腔的兩側均開設有滑槽(16)，所述滑槽(16)的內腔滑動連接有滑塊(17)，所述滑塊(17)遠離滑槽(16)的一端與加工架(22)固定連接。

技術總結

本實用新型公開了一種用於紙製品加工的切管機，包括加工箱，所述加工箱內腔的頂部設置有切割機構，所述加工箱內腔的右側通過支撐件固定連接有第一電機，所述第一電機的輸出軸固定連接有第一安裝座，本實用新型通過加工箱、切割機構、第一電機、第一安裝座、第二安裝座、連接軸、連接杆和紙管卷取槽的設置，共同構建了一個用於紙製品加工的切管機，其中先通過第一電機帶動紙管卷取槽對紙張卷取，而彈簧和限位板的設置，可以使得紙張能夠平整的被紙管卷取槽卷取，從而可以形成一個紙管，然後再通過切割機構對卷取後的紙管進行切割，由於切割刀組有數個切割刀，因此能夠一次性將紙管切割成多段，大大提高了紙管的加工效率。大大提高了紙管的加工效率。大大提高了紙管的加工效率。

技術研發人員：鄭愛娟

受保護的技術使用者：唐山曹妃甸區順成紙製品加工有限公司

技術研發日：2021.01.27

技術公布日：2021/10/8
