1.本實用新型涉及一種銅箔91香蕉在线视频，特別涉及一種銅箔91香蕉在线视频收卷壓輥裝置。

背景技術：

2.91香蕉在线视频是一種將寬幅紙張、雲母帶或薄膜分切成多條窄幅大香蕉三级电影的機械設備，常用於造紙機械、電線電纜雲母帶及印刷包裝機械。91香蕉在线视频主要的運用於：無紡布；雲母帶、紙張、絕緣大香蕉三级电影及各種薄膜大香蕉三级电影分切、特別適宜於窄帶(無紡布，紙張，絕緣大香蕉三级电影、雲母帶、薄膜等等)的分切，收卷裝置的作用是對分切後的銅箔進行收卷，常見的銅箔91香蕉在线视频收卷裝置在收卷時，由於氣流、灰塵等原因，銅箔收卷時可能會產生氣泡，使得銅箔收卷後表麵不平整，導致銅箔產生褶皺等缺陷。

技術實現要素：

3.本實用新型的目的在於提供一種銅箔91香蕉在线视频收卷壓輥裝置，以解決上述背景技術中提出的常見的銅箔91香蕉在线视频銅箔收卷裝置收卷後表麵不平整的問題。

4.為實現上述目的，本實用新型提供如下技術方案：一種銅箔91香蕉在线视频收卷壓輥裝置，包括底座，所述底座頂端的兩側均固定安裝有支撐板，兩個所述支撐板內側壁的一側均開設有第一凹槽，且兩個所述第一凹槽為對稱設置，兩個所述支撐板內側壁的另一側均開設有第二凹槽，且兩個所述第二凹槽為對稱設置，兩個所述支撐板頂端的一側均固定安裝有第一液壓缸，兩個所述第一液壓缸的輸出端分別延伸至兩個第一凹槽內，兩個所述第一凹槽內均滑動安裝有滑座，兩個所述滑座的頂端分別與兩個第一液壓缸輸出端的底端固定連接，兩個所述滑座之間轉動安裝有壓輥，兩個所述支撐板之間轉動安裝有收卷輥，所述收卷輥位於所述壓輥的正下方，兩個所述支撐板頂端的一側固定安裝有第二液壓缸，兩個所述第二液壓缸的輸出端分別延伸至兩個第二凹槽內，兩個所述第二凹槽之間滑動安裝有導向盒，所述導向盒頂端的兩側分別與兩個第二液壓缸輸出端的底端固定連接，其中一個所述支撐板的外側壁固定安裝有電機，所述電機的輸出端貫穿支撐板與收卷輥的一端固定連接。

5.作為本實用新型的一種優選技術方案，所述導向盒的兩相對側壁均開設有開口。

6.作為本實用新型的一種優選技術方案，所述導向盒內端的兩側均轉動安裝有兩個導向輥，其中兩個所述導向輥位於其中一個開口旁，另外兩個所述導向輥位於另外一個開口旁。

7.作為本實用新型的一種優選技術方案，所述導向盒內腔的頂部和底部均固定安裝有風扇，兩個所述風扇為對稱設置。

8.作為本實用新型的一種優選技術方案，所述導向盒的頂部和底部均開設有排塵窗。

9.作為本實用新型的一種優選技術方案，所述排塵窗的內端固定設置有擋網。

10.與現有技術相比，本實用新型的有益效果是：本實用新型一種銅箔91香蕉在线视频收卷壓

輥裝置，通過第一液壓缸輸出端的伸縮可以帶動滑座上下移動，從而帶動壓輥上下移動，通過壓輥可以對收卷輥上的銅箔進行按壓，從而將銅箔之間的氣泡擠出，通過第二液壓缸輸出端的伸縮可以帶動導向盒上下移動，從而對銅箔進行導向，使銅箔能夠較好地卷在收卷輥上，通過風扇可以將銅箔上的灰塵吸出，並通過排塵窗排出。

附圖說明

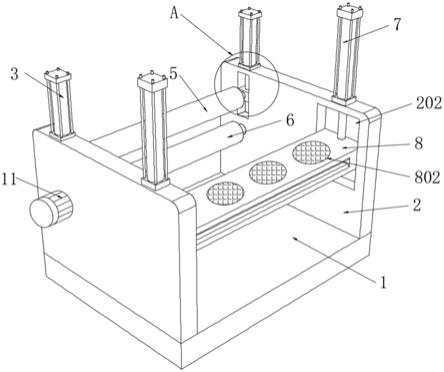

11.圖1為本實用新型的結構示意圖；

12.圖2為本實用新型導向盒的剖麵結構示意圖；

13.圖3為圖1的a處放大結構示意圖。

14.圖中：1、底座；2、支撐板；201、第一凹槽；202、第二凹槽；3、第一液壓缸；4、滑座；5、壓輥；6、收卷輥；7、第二液壓缸；8、導向盒；801、開口；802、排塵窗；803、擋網；9、導向輥；10、風扇；11、電機。

具體實施方式

15.下麵將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基於本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本實用新型保護的範圍。

16.請參閱圖1‑3，本實用新型提供了一種銅箔91香蕉在线视频收卷壓輥裝置，包括底座1，底座1頂端的兩側均固定安裝有支撐板2，兩個支撐板2內側壁的一側均開設有第一凹槽201，且兩個第一凹槽201為對稱設置，兩個支撐板2內側壁的另一側均開設有第二凹槽202，且兩個第二凹槽202為對稱設置，兩個支撐板2頂端的一側均固定安裝有第一液壓缸3，兩個第一液壓缸3的輸出端分別延伸至兩個第一凹槽201內，兩個第一凹槽201內均滑動安裝有滑座4，通過第一液壓缸3輸出端的伸縮可以帶動滑座4上下移動，兩個滑座4的頂端分別與兩個第一液壓缸3輸出端的底端固定連接，兩個滑座4之間轉動安裝有壓輥5，通過壓輥5可以對收卷輥6上的銅箔進行按壓，從而將銅箔之間的氣泡擠出，兩個支撐板2之間轉動安裝有收卷輥6，收卷錕6位於壓輥5的正下方，兩個支撐板2頂端的一側固定安裝有第二液壓缸7，兩個第二液壓缸7的輸出端分別延伸至兩個第二凹槽202內，兩個第二凹槽202之間滑動安裝有導向盒8，通過導向盒8可以對銅箔進行導向，導向盒8頂端的兩側分別與兩個第二液壓缸7輸出端的底端固定連接，通過第二液壓缸7輸出端的伸縮可以帶動導向盒8上下移動，從而對銅箔進行導向，使銅箔能夠較好地卷在收卷輥6上，其中一個支撐板2的外側壁固定安裝有電機11，電機11的輸出端貫穿支撐板2與收卷輥6的一端固定連接。

17.優選的，導向盒8的兩相對側壁均開設有開口801，導向盒8內端的兩側均轉動安裝有兩個導向輥9，其中兩個導向輥9位於其中一個開口801旁，另外兩個導向輥9位於另外一個開口801旁，銅箔從其中一個開口801進入導向盒8內，並通過四個導向輥9進行導向，再從另一個開口801導出，導向盒8內腔的頂部和底部均固定安裝有風扇10，兩個風扇10為對稱設置，導向盒8的頂部和底部均開設有排塵窗802，通過風扇10可以將銅箔上的灰塵吸出，並通過排塵窗802排出，排塵窗802的內端固定設置有擋網803，通過擋網803可以防止工作人員誤觸到風扇10造成劃傷。

18.具體使用時，本實用新型一種銅箔91香蕉在线视频收卷壓輥裝置，使用時將銅箔的一端從導向盒8的其中一個開口801進入，並通過四個導向輥9進行導向，再從另一個開口801導出，然後纏繞在收卷輥6上，然後開啟電機11，電機11帶動收卷輥6旋轉，使得銅箔纏繞在收卷輥6上，通過第一液壓缸3輸出端的伸縮可以帶動滑座4上下移動，從而帶動壓輥5上下移動，通過壓輥5可以對收卷輥6上的銅箔進行按壓，從而將銅箔之間的氣泡擠出，通過第二液壓缸7輸出端的伸縮可以帶動導向盒8上下移動，從而對銅箔進行導向，使銅箔能夠較好地卷在收卷輥6上，通過風扇10可以將銅箔上的灰塵吸出，並通過排塵窗802排出。

19.在本實用新型的描述中，需要理解的是，指示的方位或位置關係為基於附圖所示的方位或位置關係，僅是為了便於描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限製。

20.在本實用新型中，除非另有明確的規定和限定，例如，可以是固定連接，也可以是可拆卸連接，或成一體；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關係，除非另有明確的限定，對於本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。

21.盡管已經示出和描述了本實用新型的實施例，對於本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的範圍由所附權利要求及其等同物限定。

技術特征：

1.一種銅箔91香蕉在线视频收卷壓輥裝置，包括底座(1)，其特征在於，所述底座(1)頂端的兩側均固定安裝有支撐板(2)，兩個所述支撐板(2)內側壁的一側均開設有第一凹槽(201)，且兩個所述第一凹槽(201)為對稱設置，兩個所述支撐板(2)內側壁的另一側均開設有第二凹槽(202)，且兩個所述第二凹槽(202)為對稱設置，兩個所述支撐板(2)頂端的一側均固定安裝有第一液壓缸(3)，兩個所述第一液壓缸(3)的輸出端分別延伸至兩個第一凹槽(201)內，兩個所述第一凹槽(201)內均滑動安裝有滑座(4)，兩個所述滑座(4)的頂端分別與兩個第一液壓缸(3)輸出端的底端固定連接，兩個所述滑座(4)之間轉動安裝有壓輥(5)，兩個所述支撐板(2)之間轉動安裝有收卷輥(6)，所述收卷輥(6)位於所述壓輥(5)的正下方，兩個所述支撐板(2)頂端的一側固定安裝有第二液壓缸(7)，兩個所述第二液壓缸(7)的輸出端分別延伸至兩個第二凹槽(202)內，兩個所述第二凹槽(202)之間滑動安裝有導向盒(8)，所述導向盒(8)頂端的兩側分別與兩個第二液壓缸(7)輸出端的底端固定連接，其中一個所述支撐板(2)的外側壁固定安裝有電機(11)，所述電機(11)的輸出端貫穿支撐板(2)與收卷輥(6)的一端固定連接。2.根據權利要求1所述的一種銅箔91香蕉在线视频收卷壓輥裝置，其特征在於：所述導向盒(8)的兩相對側壁均開設有開口(801)。3.根據權利要求2所述的一種銅箔91香蕉在线视频收卷壓輥裝置，其特征在於：所述導向盒(8)內端的兩側均轉動安裝有兩個導向輥(9)，其中兩個所述導向輥(9)位於其中一個開口(801)旁，另外兩個所述導向輥(9)位於另外一個開口(801)旁。4.根據權利要求1所述的一種銅箔91香蕉在线视频收卷壓輥裝置，其特征在於：所述導向盒(8)內腔的頂部和底部均固定安裝有風扇(10)，兩個所述風扇(10)為對稱設置。5.根據權利要求4所述的一種銅箔91香蕉在线视频收卷壓輥裝置，其特征在於：所述導向盒(8)的頂部和底部均開設有排塵窗(802)。6.根據權利要求5所述的一種銅箔91香蕉在线视频收卷壓輥裝置，其特征在於：所述排塵窗(802)的內端固定設置有擋網(803)。

技術總結

本實用新型公開了一種銅箔91香蕉在线视频收卷壓輥裝置，包括底座，底座頂端的兩側均固定安裝有支撐板，兩個支撐板內側壁的一側均開設有第一凹槽，且兩個第一凹槽為對稱設置，兩個支撐板內側壁的另一側均開設有第二凹槽，且兩個第二凹槽為對稱設置；本實用新型的有益效果是：本實用新型一種銅箔91香蕉在线视频收卷壓輥裝置，通過第一液壓缸輸出端的伸縮可以帶動滑座上下移動，從而帶動壓輥上下移動，通過壓輥可以對收卷輥上的銅箔進行按壓，從而將銅箔之間的氣泡擠出，通過第二液壓缸輸出端的伸縮可以帶動導向盒上下移動，從而對銅箔進行導向，使銅箔能夠較好地卷在收卷輥上，通過風扇可以將銅箔上的灰塵吸出，並通過排塵窗排出。並通過排塵窗排出。並通過排塵窗排出。

技術研發人員：張歡

受保護的技術使用者：深圳市博眾聯科技有限公司

技術研發日：2020.12.28

技術公布日：2021/9/14
