本發明涉及鋼帶加工的技術領域，特別是鋼帶91香蕉在线视频及其分切方法的技術領域。

背景技術：

鋼帶又稱帶鋼，是寬度在1300mm以內，長度根據每卷的大小略有不同。帶鋼一般成卷供應，具有尺寸精度高、表麵質量好、便於加工、節省大香蕉三级电影等優點。鋼帶在成卷購買後，需要進行分條，分切成所需規格的帶條，再進行使用。除了鋼帶外，還有不鏽鋼帶、鋁帶等，均需要同樣的設備操作。現有設備中，存在鋼帶送料不穩定、分切不徹底、分切不勻等問題。為此，需要一種新型鋼槽91香蕉在线视频以解決上述問題。

技術實現要素：

本發明的目的就是解決現有技術中的問題，提出一種鋼帶91香蕉在线视频及其分切方法，能夠利用保持輥、壓料架、送料輥進行鋼帶的裝夾輸送，輸送更為平直，送料穩定；能夠利用等距置設的切刀對鋼帶進行均勻切割；能夠調節送料輥之間的間距，利用壓力輥與送料輥的結合使用，給鋼帶施加壓力，從而分切更徹底。

為實現上述目的，本發明提出了一種鋼帶91香蕉在线视频，包括機架、保持輥組件、電機、聯軸器、傳動結構、齒輪組、壓力輥、切刀結構、送料調節架、送料輥、壓料架、分切部底板、電機座和電機底板，機架左前方設有保持輥組件，機架左後方設有分切部底板，分切部底板上方設有送料調節架，送料調節架上橫向通過軸安裝有數量為2的送料輥，送料輥前端的分切部底板上安裝有壓料架；所述分切部底板右方的機架上設有電機底板，電機底板上通過電機座安裝有電機，電機通過聯軸器連接有傳動結構，傳動結構兩端分別與壓力輥、送料輥同軸連接，壓力輥同軸連接有齒輪組；所述壓力輥前方的分切部底板上安裝有切刀結構。

作為優選，所述機架由若幹型材杆組成，機架底部設有支腳。

作為優選，所述保持輥組件包括保持輥架、保持輥、彈簧、軸和第一限位板，保持輥架為匚字型結構，保持輥架上橫向置設有若幹軸，軸的數量為4個；所述保持輥架上方的軸上配合有保持輥，保持輥為圓環柱狀結構；所述保持輥架下方的軸上配合有彈簧，彈簧兩端的軸上配合有第一限位板；所述保持輥之間配合有鋼帶。

作為優選，所述聯軸器為鏈輪聯軸器。

作為優選，所述傳動結構為鏈傳動結構或帶傳動結構；所述鏈傳動結構包括主動鏈輪、從動鏈輪和傳動鏈，主動鏈輪外徑大於從動鏈輪外徑；所述帶傳動結構包括主動帶輪、從動帶輪和傳動帶，主動帶輪外徑大於從動帶輪外徑。

作為優選，所述壓力輥通過軸安裝於壓力輥架上，壓力輥的數量為2個。

作為優選，所述切刀結構包括切刀、刀座、切刀架和刀架座，刀架座安裝於分切部底板上，刀架座上方設有切刀架，切刀架為匚型結構，切刀架上端設有方形槽孔，切刀架上端嵌裝有刀座，刀座上端中部設有方形槽孔，刀座上端嵌裝有切刀。

作為優選，所述壓料架包括擋板、限位螺栓、墊板、第二限位板、壓料架底板和壓料板，所述壓料架底板安裝於分切部底板上，壓料架底板為t型結構，壓料架底板上端兩側對稱安裝有擋板，擋板為l型，擋板之間的壓料架底板上置設有墊板，墊板兩端置設有第二限位板，墊板前後的壓料架底板上均螺紋連接有限位螺栓；所述擋板後端固定有壓料板，壓料板下方正對墊板的後端。

為實現上述目的，本發明還提出了一種鋼帶的分切方法，包括以下步驟：

步驟一：裝夾：先將鋼帶裝夾進入保持輥之間，再將鋼帶穿過壓料板，接著講鋼帶裝夾入送料輥之間，最後將鋼帶從壓力輥之間穿出；

步驟二：送料輥位置調節：通過調節送料調節架調節送料輥之間的間距；

步驟三：分切：啟動電機，帶動壓力輥、送料輥旋轉，鋼帶下方受切刀壓力切開。

本發明的有益效果：本發明能夠利用保持輥、壓料架、送料輥進行鋼帶的裝夾輸送，輸送更為平直，送料穩定；能夠利用等距置設的切刀對鋼帶進行均勻切割；能夠調節送料輥之間的間距，利用壓力輥與送料輥的結合使用，給鋼帶施加壓力，從而分切更徹底。

本發明的特征及優點將通過實施例結合附圖進行詳細說明。

【附圖說明】

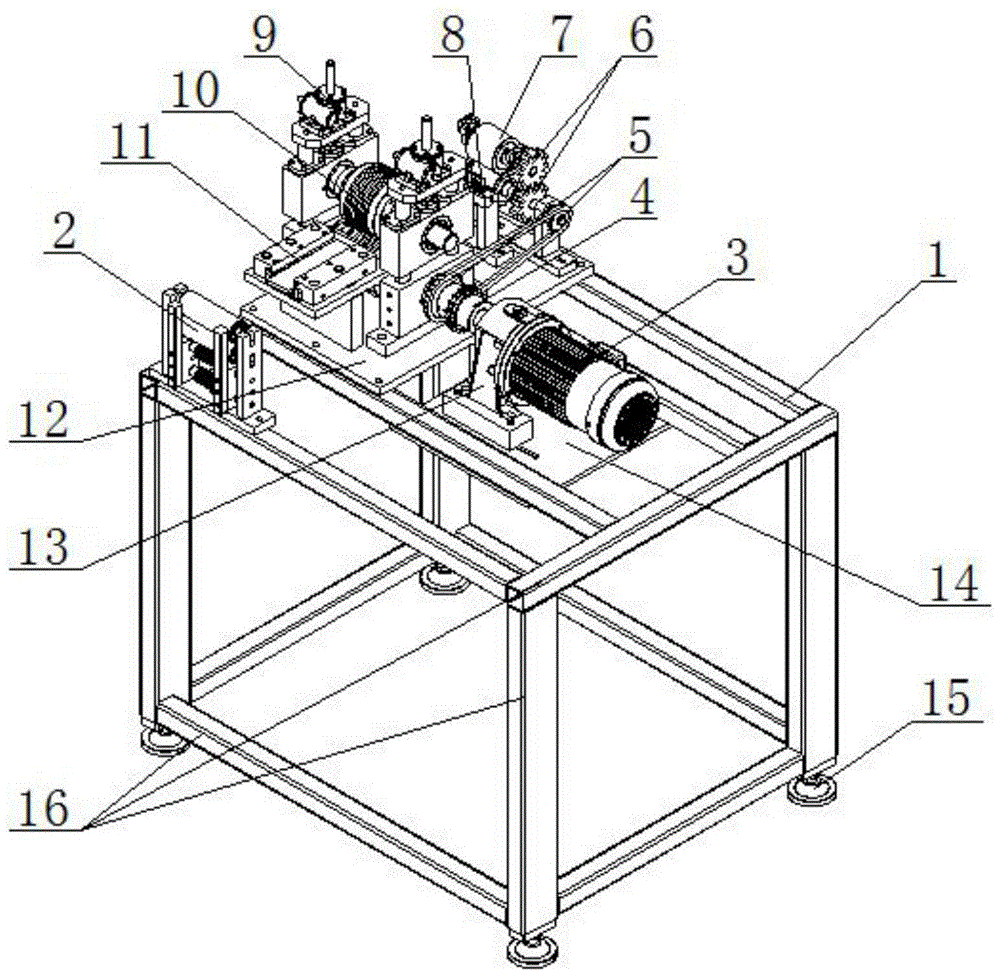

圖1是本發明一種鋼帶91香蕉在线视频及其分切方法的立體結構示意圖；

圖2是本發明一種鋼帶91香蕉在线视频及其分切方法的俯視結構示意圖；

圖3是本發明一種鋼帶91香蕉在线视频及其分切方法的保持輥組件的立體結構示意圖；

圖4是本發明一種鋼帶91香蕉在线视频及其分切方法的保持輥組件的主視結構示意圖；

圖5是本發明一種鋼帶91香蕉在线视频及其分切方法的壓力輥及切刀結構的立體結構示意圖；

圖6是本發明一種鋼帶91香蕉在线视频及其分切方法的壓料架的立體結構示意圖。

圖中：1-機架、2-保持輥組件、3-電機、4-聯軸器、5-傳動結構、6-齒輪組、7-壓力輥、8-切刀結構、9-送料調節架、10-送料輥、11-壓料架、12-分切部底板、13-電機座、14-電機底板、15-支腳、16-型材杆、17-保持輥架、18-保持輥、19-彈簧、20-軸、21-第一限位板、22-切刀、23-刀座、24-切刀架、25-刀架座、26-壓力輥架、27-擋板、28-限位螺栓、29-墊板、30-第二限位板、31-壓料架底板、32-壓料板。

【具體實施方式】

參閱圖1、圖2、圖3、圖4、圖5和圖6，本發明，包括機架1、保持輥組件2、電機3、聯軸器4、傳動結構5、齒輪組6、壓力輥7、切刀結構8、送料調節架9、送料輥10、壓料架11、分切部底板12、電機座13和電機底板14，機架1左前方設有保持輥組件2，機架1左後方設有分切部底板12，分切部底板12上方設有送料調節架9，送料調節架9上橫向通過軸安裝有數量為2的送料輥10，送料輥10前端的分切部底板12上安裝有壓料架11；所述分切部底板12右方的機架1上設有電機底板14，電機底板14上通過電機座13安裝有電機3，電機3通過聯軸器4連接有傳動結構5，傳動結構5兩端分別與壓力輥7、送料輥10同軸連接，壓力輥7同軸連接有齒輪組6；所述壓力輥7前方的分切部底板12上安裝有切刀結構8。

具體的，所述機架1由若幹型材杆16組成，機架1底部設有支腳15。

具體的，所述保持輥組件2包括保持輥架17、保持輥18、彈簧19、軸20和第一限位板21，保持輥架17為匚字型結構，保持輥架17上橫向置設有若幹軸20，軸20的數量為4個；所述保持輥架17上方的軸20上配合有保持輥18，保持輥18為圓環柱狀結構；所述保持輥架17下方的軸20上配合有彈簧19，彈簧19兩端的軸上配合有第一限位板21；所述保持輥18之間配合有鋼帶。

具體的，所述聯軸器4為鏈輪聯軸器。

具體的，所述傳動結構5為鏈傳動結構或帶傳動結構；所述鏈傳動結構包括主動鏈輪、從動鏈輪和傳動鏈，主動鏈輪外徑大於從動鏈輪外徑；所述帶傳動結構包括主動帶輪、從動帶輪和傳動帶，主動帶輪外徑大於從動帶輪外徑。

具體的，所述壓力輥7通過軸安裝於壓力輥架26上，壓力輥7的數量為2個。

具體的，所述切刀結構8包括切刀22、刀座23、切刀架24和刀架座25，刀架座25安裝於分切部底板12上，刀架座25上方設有切刀架24，切刀架24為匚型結構，切刀架24上端設有方形槽孔，切刀架24上端嵌裝有刀座23，刀座23上端中部設有方形槽孔，刀座23上端嵌裝有切刀22。

具體的，所述壓料架11包括擋板27、限位螺栓28、墊板29、第二限位板30、壓料架底板31和壓料板32，所述壓料架底板31安裝於分切部底板12上，壓料架底板31為t型結構，壓料架底板31上端兩側對稱安裝有擋板27，擋板27為l型，擋板27之間的壓料架底板31上置設有墊板29，墊板29兩端置設有第二限位板30，墊板29前後的壓料架底板31上均螺紋連接有限位螺栓28；所述擋板27後端固定有壓料板32，壓料板32下方正對墊板29的後端。

本發明，還包括以下步驟：

步驟一：裝夾：先將鋼帶裝夾進入保持輥18之間，再將鋼帶穿過壓料板32，接著講鋼帶裝夾入送料輥10之間，最後將鋼帶從壓力輥7之間穿出；

步驟二：送料輥10位置調節：通過調節送料調節架9調節送料輥10之間的間距；

步驟三：分切：啟動電機3，帶動壓力輥7、送料輥10旋轉，鋼帶下方受切刀22壓力切開。

本發明工作過程：

本發明一種鋼帶91香蕉在线视频及其分切方法在工作過程中，結合附圖進行說明。

待分切收卷的鋼帶於鋼帶筒上，鋼帶筒置於架子上，將鋼帶穿過保持輥組件2再通過壓料架11，之後穿過送料輥10，最後穿過壓力輥7；送料輥10的高度可以通過調整送料調節架9調節，從而改變了鋼帶於切刀結構8上的力；鋼帶在壓力輥7擠壓前移的過程中，下方受到切刀22的切割而等寬度切開。保持輥組件2、壓料架11均為保證鋼帶筆直送料不晃動而設置，故而需先將鋼帶進行裝夾。送料輥10、壓力輥7的動力源均來自於電機3。

本發明，能夠利用保持輥、壓料架、送料輥進行鋼帶的裝夾輸送，輸送更為平直，送料穩定；能夠利用等距置設的切刀對鋼帶進行均勻切割；能夠調節送料輥之間的間距，利用壓力輥與送料輥的結合使用，給鋼帶施加壓力，從而分切更徹底。

上述實施例是對本發明的說明，不是對本發明的限定，任何對本發明簡單變換後的方案均屬於本發明的保護範圍。

技術特征：

技術總結

本發明公開了一種鋼帶91香蕉在线视频，包括機架、保持輥組件、電機、聯軸器、傳動結構、齒輪組、壓力輥、切刀結構、送料調節架、送料輥、壓料架、分切部底板、電機座和電機底板。本發明還提出了一種鋼帶的分切方法，包括以下步驟：步驟一：裝夾；步驟二：送料輥位置調節；步驟三：分切。本發明能夠利用保持輥、壓料架、送料輥進行鋼帶的裝夾輸送，輸送更為平直，送料穩定；能夠利用等距置設的切刀對鋼帶進行均勻切割；能夠調節送料輥之間的間距，利用壓力輥與送料輥的結合使用，給鋼帶施加壓力，從而分切更徹底。

技術研發人員：潘偉;丁君;朱偉平

受保護的技術使用者：浙江天弘新大香蕉三级电影有限公司

技術研發日：2019.04.18

技術公布日：2019.07.12
