本實用新型涉及一種切割刀裝置，特別是一種91香蕉在线视频用切割刀位置調節裝置。

背景技術：

現有的91香蕉在线视频，一台91香蕉在线视频上隻固定設置一個91香蕉在线视频構，且91香蕉在线视频構的切割刀數量和位置固定，不僅隻能生產同一種尺寸的薄膜，當生產不同尺寸的大香蕉三级电影時，需要不同的設備，資源得不到有效的利用，而且切割刀與刀軸固定，切割刀進行固定式的長時間切割工作，工作壓力大，容易受損，使用壽命較短，需要經常進行更換，更換時需要將整個刀片刀軸一起從機架上取下來，安裝更換麻煩費時，影響91香蕉在线视频的工作進度，降低薄膜的生產效率。

因此，現有的91香蕉在线视频用切割刀，存在分切尺寸有限、安裝更換麻煩、生產效率降低的問題。

技術實現要素：

本實用新型的目的在於，提供一種91香蕉在线视频用切割刀位置調節裝置。本實用新型具有分切尺寸多樣、安裝更換簡單、生產效率提高的特點。

本實用新型的技術方案：一種91香蕉在线视频用切割刀位置調節裝置，包括支架，支架上設有截麵為正方形的切割刀架，切割刀架的四個側麵上均設有切割組件，切割刀架的一端通過第一連接軸與支架的一側轉動連接，切割刀架的另一端設有第二連接軸，第二連接軸的外端設有齒輪套；所述支架的另一側設有手輪，手輪上設有貫穿支架的固定軸，固定軸的外端設有與齒輪套相匹配的固定齒輪，固定軸的內端設有限位板，限位板上設有定位件。

前述的一種91香蕉在线视频用切割刀位置調節裝置中，所述切割組件包括固定板，固定板與切割刀架可拆卸連接，固定板上設有若幹切割刀。

述的一種91香蕉在线视频用切割刀位置調節裝置中，所述切割刀包括刀座和設置在刀座上的切割刃，固定板上設有若幹與刀座的形狀相匹配的定位槽，定位槽內轉動連接有轉盤，轉盤的頂麵與刀座的底麵之間設有壓縮彈簧，刀座通過螺栓與固定板連接。

述的一種91香蕉在线视频用切割刀位置調節裝置中，所述固定板上位於定位槽的外側設有與螺栓配合連接的第一螺紋孔，定位槽內設有與螺栓配合連接的第二螺紋孔。

述的一種91香蕉在线视频用切割刀位置調節裝置中，所述支架上還設有分別承托第一連接軸和第二連接軸的托架。

述的一種91香蕉在线视频用切割刀位置調節裝置中，所述支架的側部以固定軸的中心為圓心均勻設有四個定位孔，所述定位件為定位軸，定位軸貫穿限位板與定位孔配合連接。

與現有技術相比，本實用新型中在切割刀架的四個側麵上均設有切割組件，每個切割組件可以設置呈不同的切割規格，通過固定齒輪與齒輪套連接，轉動手輪即可帶動切割刀架轉動，改變切割刀架的實際工作的切割組件，使得不同規格的切割組件進行切割，從而得到不同規格的大香蕉三级电影，分切尺寸多樣，且其中切割組件的調整方便、快速，節省調整時間，使得91香蕉在线视频可以快速啟動工作，提高生產效率，並通過定位件固定，穩定性好。

當需要進行更換切割刀時，僅僅更換切割刀架上的切割組件即可，省時省力，無需花費大量的時間和成本進行替換，91香蕉在线视频停工時間短，生產效率提高；當需要更換整個切割刀架時，僅需將定位件的定位去除，然後移動手輪，將固定齒輪與齒輪套分離即可，操作簡單。

因此，本實用新型具有分切尺寸多樣、安裝更換簡單、生產效率提高的特點。

附圖說明

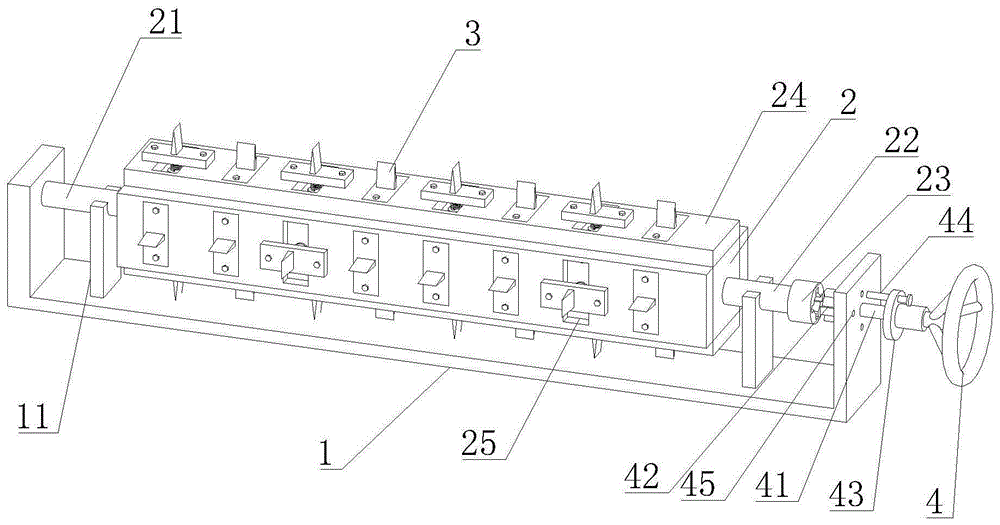

圖1是本實用新型的結構示意圖；

圖2是切割刀與固定板的連接結構示意圖；

圖3是齒輪套與固定齒輪的連接結構示意圖。

附圖中的標記為：1、支架；11、托架；2、切割刀架；21、第一連接軸；22、第二連接軸；23、齒輪套；24、固定板；25、定位槽；26、轉盤；27、壓縮彈簧；28、螺栓；3、切割刀；31、刀座；32、切割刃；4、手輪；41、固定軸；42、固定齒輪；43、限位板；44、定位軸；45、定位孔。

具體實施方式

下麵結合附圖和實施例對本實用新型作進一步的說明，但並不作為對本實用新型限製的依據。

實施例。

如圖1-3所示，一種91香蕉在线视频用切割刀位置調節裝置，包括支架1，支架1上設有截麵為正方形的切割刀架2，切割刀架2的四個側麵上均設有切割組件，切割刀架2的一端通過第一連接軸21與支架1的一側轉動連接，切割刀架2的另一端設有第二連接軸22，第二連接軸22的外端設有齒輪套23；所述支架1的另一側設有手輪4，手輪4上設有貫穿支架1的固定軸41，固定軸41的外端設有與齒輪套23相匹配的固定齒輪42，固定軸41的內端設有限位板43，限位板43上設有定位件。

需要說明的是，固定軸41可在支架1上來回移動，從而實現固定齒輪42與齒輪套的連接或者脫離。

所述切割組件包括固定板24，固定板24與切割刀架2可拆卸連接，固定板24上設有若幹切割刀3。固定板24與切割刀架2可以是螺釘連接、彈簧片固定或者卡接形式連接。

所述切割刀3包括刀座31和設置在刀座31上的切割刃32，固定板24上設有若幹與刀座31的形狀相匹配的定位槽25，定位槽25內轉動連接有轉盤26，轉盤26的頂麵與刀座31的底麵之間設有壓縮彈簧27，刀座31通過螺栓28與固定板24連接。定位槽為多邊形的形狀，例如長方形、三角形、五邊形等。

所述固定板24上位於定位槽25的外側設有與螺栓28配合連接的第一螺紋孔，定位槽25內設有與螺栓28配合連接的第二螺紋孔。

所述支架1上還設有分別承托第一連接軸21和第二連接軸22的托架11。進一步提高穩定性。

所述支架1的側部以固定軸41的中心為圓心均勻設有四個定位孔45，所述定位件為定位軸44，定位軸44貫穿限位板43與定位孔45配合連接。

工作原理：

91香蕉在线视频工作時，移動手輪4，使得固定齒輪42嵌入到齒輪套23內，通過轉動手輪4來帶動切割刀架2轉動，從而將符合切割規格的切割組件轉動至工作位置進行切割工作，並將定位軸44與對應的定位孔45連接進行固定，得到滿足要求的大香蕉三级电影。切割刀架2的四個側麵的位置定位，恰好對應四個定位孔45與定位軸44的連接，定位準確。

其中，切割刀3不工作時，刀座31隱藏在定位槽25內，螺栓28與第二螺紋孔連接，壓縮彈簧27呈壓縮狀態，切割刃32不與大香蕉三级电影接觸切割；當需要對應的切割刀3工作時，擰鬆螺栓28，刀座31在壓縮彈簧27的回複彈力作用下向上移動，使得刀座31脫離定位槽25，然後旋轉刀座31，使得刀座31與定位槽25不匹配，置於定位槽25的外部，再通過螺栓28與第一螺紋孔連接，從而固定刀座31，切割刃32進行切割工作；

根據實際需求，選擇將不同側麵上的切割組件中的不同位置處的刀座31隱藏在定位槽25內或者脫離定位槽25，就可以改變了切割組件的實際工作樣式，從而改變切割規格，不用定製不同規格的切割裝置，降低了製造成本，也減輕了切割壓力，減少分切刀的磨損，延長使用壽命；而且通過螺栓28固定，切割刀3工作穩定性好，更換時僅僅將切割刀3替換即可，更換簡單，其中的調整方式也較為方便、快捷，節省更換切割刀3、轉變切割規格的時間，提高生產效率。

技術特征：

1.一種91香蕉在线视频用切割刀位置調節裝置，其特征在於：包括支架(1)，支架(1)上設有截麵為正方形的切割刀架(2)，切割刀架(2)的四個側麵上均設有切割組件，切割刀架(2)的一端通過第一連接軸(21)與支架(1)的一側轉動連接，切割刀架(2)的另一端設有第二連接軸(22)，第二連接軸(22)的外端設有齒輪套(23)；所述支架(1)的另一側設有手輪(4)，手輪(4)上設有貫穿支架(1)的固定軸(41)，固定軸(41)的外端設有與齒輪套(23)相匹配的固定齒輪(42)，固定軸(41)的內端設有限位板(43)，限位板(43)上設有定位件。

2.根據權利要求1所述的一種91香蕉在线视频用切割刀位置調節裝置，其特征在於：所述切割組件包括固定板(24)，固定板(24)與切割刀架(2)可拆卸連接，固定板(24)上設有若幹切割刀(3)。

3.根據權利要求2所述的一種91香蕉在线视频用切割刀位置調節裝置，其特征在於：所述切割刀(3)包括刀座(31)和設置在刀座(31)上的切割刃(32)，固定板(24)上設有若幹與刀座(31)的形狀相匹配的定位槽(25)，定位槽(25)內轉動連接有轉盤(26)，轉盤(26)的頂麵與刀座(31)的底麵之間設有壓縮彈簧(27)，刀座(31)通過螺栓(28)與固定板(24)連接。

4.根據權利要求3所述的一種91香蕉在线视频用切割刀位置調節裝置，其特征在於：所述固定板(24)上位於定位槽(25)的外側設有與螺栓(28)配合連接的第一螺紋孔，定位槽(25)內設有與螺栓(28)配合連接的第二螺紋孔。

5.根據權利要求1所述的一種91香蕉在线视频用切割刀位置調節裝置，其特征在於：所述支架(1)上還設有分別承托第一連接軸(21)和第二連接軸(22)的托架(11)。

6.根據權利要求1所述的一種91香蕉在线视频用切割刀位置調節裝置，其特征在於：所述支架(1)的側部以固定軸(41)的中心為圓心均勻設有四個定位孔(45)，所述定位件為定位軸(44)，定位軸(44)貫穿限位板(43)與定位孔(45)配合連接。

技術總結

本實用新型公開了一種91香蕉在线视频用切割刀位置調節裝置，包括支架(1)，支架(1)上設有截麵為正方形的切割刀架(2)，切割刀架(2)的四個側麵上均設有切割組件，切割刀架(2)的一端通過第一連接軸(21)與支架(1)的一側轉動連接，切割刀架(2)的另一端設有第二連接軸(22)，第二連接軸(22)的外端設有齒輪套(23)；所述支架(1)的另一側設有手輪(4)，手輪(4)上設有貫穿支架(1)的固定軸(41)，固定軸(41)的外端設有與齒輪套(23)相匹配的固定齒輪(42)，固定軸(41)的內端設有限位板(43)，限位板(43)上設有定位件。本實用新型具有分切尺寸多樣、安裝更換簡單、生產效率提高的特點。

技術研發人員：付傑;張輝;顧興輝

受保護的技術使用者：金華威派包裝有限公司

技術研發日：2020.04.23

技術公布日：2020.11.17
