本實用新型涉及一種熔噴無紡布加工領域，特別涉及一種醫用熔噴無紡布檢測91香蕉在线视频。

背景技術：

1)目前通過對加入駐極體的熔噴無紡布進行靜電處理，可用於口罩，呼吸機等空氣過濾產品。其原理主要是物理過濾大顆粒物質和靜電吸附小顆粒物質。如果帶靜電熔噴無紡布的靜電質量不穩定，則可能產生局部電荷不穩定，無法形成有效吸附；2)目前市麵上有穩定直流非接觸式高精度表麵靜電電壓表，這類表采用的是現場調零技術，即使探頭表麵間距的變化，也能實現直流穩定性和高精度，這種方法可以測量靜止或移動的表麵，而不需要建立固定的間距來保持精度，這種方法對於實際生產過程中的檢測，往往是工人用傳感器抽樣測試，並對比數據判斷產品質量，數據不夠全麵且容易受到人為因素影響；3)熔噴無紡布是一種熔融紡絲製備而成的多層次無紡布，它的孔徑在一定範圍內穩定，但是熔噴無紡布是依靠氣壓將熔融狀態的高分子塑料噴射出來，並通過接收板接收，這個過程具有不確定性，熔噴無紡布可能會形成的膜缺陷會直接影響無紡布的過濾效率，工人在檢查的過程中不一定能夠完全檢查出問題，這樣的產品流通到市場上，會造成不必要的麻煩；當前在醫用口罩熔噴布生產過程中，及時的發現產品的問題，實時掌握膜生產過程中的問題信息，並進行糾正，使用機器取代人工進行控製檢測檢測不但可以節省生產成本，提高了生產效率，同時也可以大大保證熔噴布的質量。

技術實現要素：

本實用新型解決的技術問題是提供一種可以檢測熔噴無紡布上的結構缺陷和可以檢測熔噴無紡布上的靜電壓的醫用熔噴無紡布檢測91香蕉在线视频。

本實用新型解決其技術問題所采用的技術方案是：一種醫用熔噴無紡布檢測91香蕉在线视频，包括機架和設置在機架兩端上的固定梁，所述機架上從前到後依次設置有用於放卷無紡布的放卷機構、傳動軸、用於分切無紡布的91香蕉在线视频構和用於將分切後的無紡布收卷的收卷機構，所述傳動軸設置有兩個，所述兩個傳動軸之間固定設置有用於檢測無紡布缺陷的掃描光源係統，所述機架上位於收卷機構處設置有用於檢測無紡布上靜電壓的檢測機構，還包括設置在機架上的用於控製醫用熔噴無紡布檢測91香蕉在线视频的控製機構，所述放卷機構、收卷機構、91香蕉在线视频構、掃描光源係統和檢測機構分別與控製機構電氣連接，所述91香蕉在线视频構用於分切無紡布，所述收卷機構用於將分切後的無紡布收卷，所述掃描光源係統用於檢測無紡布的結構缺陷，所述檢測機構檢測無紡布上靜電壓，所述控製機構用於控製醫用熔噴無紡布檢測91香蕉在线视频。

進一步的是：所述放卷機構包括放卷軸和用於驅動放卷軸轉動的第一動力機構，所述第一動力機構用於驅動放卷軸轉動從而進行放卷無紡布。

進一步的是：所述91香蕉在线视频構包括設置在機架上的分切軸，所述分切軸內設置有刀槽，所述機架上位於分切軸的一側設置有固定軸，所述固定軸上可拆卸設置有刀片，所述刀片和刀槽之間有供無紡布通過的間隙，所述分切軸的兩端固定連接有第二齒輪，第二齒輪的一側齧合連接有第三齒輪，還包括用於驅動第三齒輪轉動的第一電機，所述第一電機的驅動軸與第三齒輪固定連接，所述第一電機轉動帶動第三齒輪轉動從而帶動第二齒輪轉動，所述第二齒輪轉動帶動分切軸轉動從而帶動刀槽轉動。

進一步的是：所述固定軸的內部為中空的，所述固定軸的一側開有用於調節刀片位置的窄縫，根據刀片的不同尺寸的刀具座可以改變窄縫留出來的長度。

進一步的是：所述掃描光源係統包括用於采集兩個傳動軸之間的無紡布數據的采集單元和光照單元，所述采集單元設置在兩個傳動軸的下方，所述光照單元設置在兩個傳動軸的上方，所述采集單元和光照單元分別與控製機構電氣連接，所述采集單元和光照單元用於對熔噴無紡布的膜缺陷點檢測，可以加穩定的把握熔噴無紡布的層次結構特點。

進一步的是：所述收卷機構包括用於收卷分切後的無紡布的收卷軸和用於驅動收卷軸轉動的主動軸，所述收卷軸的外表麵套設無紡布卷後與主動軸的外表麵接觸設置，使得主動軸帶動帶有無紡布卷的收卷軸轉動，還包括用於驅動主動軸轉動的第二電機和用於驅動主動軸前後移動使得主動軸與套設在收卷軸外表麵的無紡布卷接觸的前後移動組件，所述前後移動組件包括對稱設置在機架上端麵上的滑軌槽，所述各個滑軌槽內滑動連接有滑軌柱，所述滑軌柱靠近收卷軸的一端上固定設置有收縮彈簧，所述收縮彈簧的另一端固定在滑軌槽靠近收卷軸的一端上，所述主動軸、分切軸和固定軸均固定設置在滑軌柱上，所述第二電機用於驅動主動軸轉動從而帶動收卷軸轉動進行收卷，采用主動軸牽引，收卷軸收卷的方式，可以穩定控製牽引速度，保證了檢測機構在動態運行中的穩定性。

進一步的是：所述檢測機構包括設置在機架上位於固定軸和主動軸之間的傳感器固定架，所述傳感器固定架上設置有多個用於檢測無紡布上靜電壓的靜電電壓表和多個用於監測靜電電壓表的靜電壓傳感器，所述靜電電壓表和靜電壓傳感器位置對應，所述靜電壓傳感器與控製機構電氣連接，所述靜電電壓表用於檢測無紡布上的靜電壓，所述靜電壓傳感器用於監測靜電電壓表。

進一步的是：所述機架上設置有用於報警的報警器，所述報警器與控製機構電氣連接，所述報警器確保產品如果出現電荷吸附能力喪失靜電壓大幅偏移的時候，可以第一時間精準報警，避免了分切後，因為抽樣測試不合格而大麵積的報廢產品。

本實用新型的有益效果是：本實用新型中通過非接觸式cdd掃描係統，經過電腦數據運算，對有結構缺陷的熔噴無紡布進行報錯，掃描光采用散射光掃描，可以更加穩定的把握熔噴無紡布的層次結構特點，降低了由於熔噴布為多層層次結構而產生的誤報概率，利用非接觸式高精度表麵靜電電壓表，采用多組平麵式傳感器通過電腦數據整合，隻要有一組數據不符合要求，就會第一時間精準報警。

附圖說明

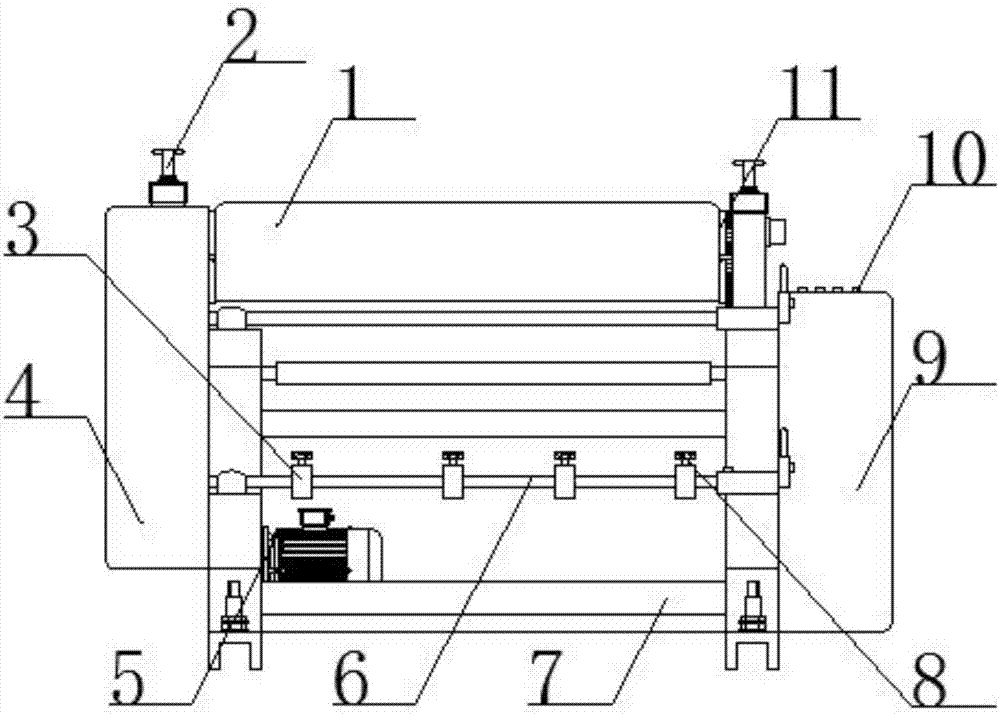

圖1為一種醫用熔噴無紡布檢測91香蕉在线视频的結構示意圖；

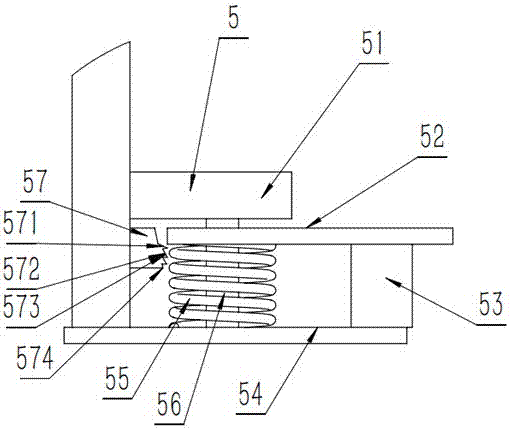

圖2為一種醫用熔噴無紡布檢測91香蕉在线视频的部分結構示意圖；

圖中標記為：1、控製機構；2、固定梁；3、放卷軸；4、掃描光源係統；5、傳動軸；6、分切軸；7、固定軸；8、主動軸；9、傳感器固定架；10、滑軌柱；11、收卷軸；12、靜電壓傳感器；13、刀片；14、收縮彈簧。

具體實施方式

下麵結合附圖和具體實施方式對本實用新型進一步說明。

如圖1所示的一種醫用熔噴無紡布檢測91香蕉在线视频，包括機架和設置在機架兩端上的固定梁2，所述機架上從前到後依次設置有用於放卷無紡布的放卷機構、傳動軸5、用於分切無紡布的91香蕉在线视频構和用於將分切後的無紡布收卷的收卷機構，所述傳動軸5設置有兩個，所述兩個傳動軸5之間固定設置有用於檢測無紡布缺陷的掃描光源係統4，所述機架上位於收卷機構處設置有用於檢測無紡布上靜電壓的檢測機構，還包括設置在機架上的用於控製醫用熔噴無紡布檢測91香蕉在线视频的控製機構1，所述放卷機構、收卷機構、91香蕉在线视频構、掃描光源係統4和檢測機構分別與控製機構1電氣連接，所述91香蕉在线视频構用於分切無紡布，所述收卷機構用於將分切後的無紡布收卷，所述掃描光源係統4用於檢測無紡布的結構缺陷，所述檢測機構檢測無紡布上靜電壓，所述控製機構1用於控製醫用熔噴無紡布檢測91香蕉在线视频，所述控製機構1包括控製器，所述控製器可以是pcoxoooabo或jc01-cod-202，本實施案例中選用jc01-cod-202。

在上述基礎上，所述放卷機構包括放卷軸3和用於驅動放卷軸3轉動的第一動力機構，所述第一動力機構用於驅動放卷軸3轉動從而進行放卷無紡布。

在上述基礎上，如圖2所示，所述91香蕉在线视频構包括設置在機架上的分切軸6，所述分切軸6內設置有刀槽，所述機架上位於分切軸6的一側設置有固定軸7，所述固定軸7上可拆卸設置有刀片13，所述刀片13和刀槽之間有供無紡布通過的間隙，所述分切軸6的兩端固定連接有第二齒輪，第二齒輪的一側齧合連接有第三齒輪，還包括用於驅動第三齒輪轉動的第一電機，所述第一電機的驅動軸與第三齒輪固定連接，所述第一電機轉動帶動第三齒輪轉動從而帶動第二齒輪轉動，所述第二齒輪轉動帶動分切軸6轉動從而帶動刀槽轉動。

在上述基礎上，所述固定軸7的內部為中空的，所述固定軸7的一側開有用於調節刀片13位置的窄縫，根據刀片13的不同尺寸的刀具座可以改變窄縫留出來的長度。

在上述基礎上，所述掃描光源係統4包括用於采集兩個傳動軸5之間的無紡布數據的采集單元和光照單元，所述采集單元設置在兩個傳動軸5的下方，所述光照單元設置在兩個傳動軸5的上方，所述采集單元和光照單元分別與控製機構1電氣連接，所述采集單元和光照單元用於對熔噴無紡布的膜缺陷點檢測，可以加穩定的把握熔噴無紡布的層次結構特點。

在上述基礎上，所述收卷機構包括用於收卷分切後的無紡布的收卷軸11和用於驅動收卷軸11轉動的主動軸8，所述收卷軸11的外表麵套設無紡布卷後與主動軸8的外表麵接觸設置，使得主動軸8帶動帶有無紡布卷的收卷軸11轉動，還包括用於驅動主動軸8轉動的第二電機和用於驅動主動軸8前後移動使得主動軸8與套設在收卷軸11外表麵的無紡布卷接觸的前後移動組件，所述前後移動組件包括對稱設置在機架上端麵上的滑軌槽，所述各個滑軌槽內滑動連接有滑軌柱10，所述滑軌柱10靠近收卷軸11的一端上固定設置有收縮彈簧14，所述收縮彈簧14的另一端固定在滑軌槽靠近收卷軸11的一端上，所述主動軸8、分切軸6和固定軸7均固定設置在滑軌柱10上，所述第二電機用於驅動主動軸8轉動從而帶動收卷軸11轉動進行收卷，采用主動軸8牽引，收卷軸11收卷的方式，可以穩定控製牽引速度，保證了檢測機構在動態運行中的穩定性。

在上述基礎上，所述檢測機構包括設置在機架上位於固定軸7和主動軸8之間的傳感器固定架9，所述傳感器固定架9上設置有多個用於檢測無紡布上靜電壓的靜電電壓表和多個用於監測靜電電壓表的靜電壓傳感器12，所述靜電電壓表和靜電壓傳感器位置對應，所述靜電壓傳感器12與控製機構1電氣連接，所述靜電電壓表用於檢測無紡布上的靜電壓，所述靜電壓傳感器用於監測靜電電壓表，當靜電壓傳感器12無法檢測到靜電壓時發出信號給控製機構1，所述控製機構1控製報警器進行報警，同時控製放卷機構、91香蕉在线视频構和收卷機構停止工作。

在上述基礎上，所述機架上設置有用於報警的報警器，所述報警器與控製機構1電氣連接，所述報警器確保產品如果出現電荷吸附能力喪失靜電壓大幅偏移的時候，可以第一時間精準報警，避免了分切後，因為抽樣測試不合格而大麵積的報廢產品。

在上述基礎上，將熔噴無紡布安裝到放卷機構上，開啟電源，熔噴無紡布經過放卷機構進行放卷然後經過傳動軸5，此時掃描光源係統4將對通過的熔噴無紡布進行掃描，並將數據傳至電腦，具體無紡布缺陷點檢測流程為光照單元散射光→無紡布→采集單元→信號處理器→控製機構1→報警器計算機會對收卷到的數據進行運算，如果超過偏離範圍則會觸發報警器，並停止分切以便工人檢查，通過傳動軸5後，熔噴無紡布會通過91香蕉在线视频構進行分切，然後經過一排表麵靜電壓傳感器12，現場調零後，通過傳感器的監控，如果有任意一個靜電壓傳感器12無法探測到靜電壓，則會發出信號給控製機構1，所述控製機構1控製報警器進行報警同時控製91香蕉在线视频構停止分切以便工人檢查。

以上所述的具體實施例，對本實用新型的目的、技術方案和有益效果進行了進一步詳細說明，所應理解的是，以上所述僅為本實用新型的具體實施例而已，並不用於限製本實用新型，凡在本實用新型的精神和原則之內，所做的任何修改、等同替換、改進等，均應包含在本實用新型的保護範圍之內。

技術特征：

1.一種醫用熔噴無紡布檢測91香蕉在线视频，包括機架和設置在機架兩端上的固定梁(2)，其特征在於：所述機架上從前到後依次設置有用於放卷無紡布的放卷機構、傳動軸(5)、用於分切無紡布的91香蕉在线视频構和用於將分切後的無紡布收卷的收卷機構，所述傳動軸(5)設置有兩個，所述兩個傳動軸(5)之間固定設置有用於檢測無紡布缺陷的掃描光源係統(4)，所述機架上位於收卷機構處設置有用於檢測無紡布上的靜電壓的檢測機構，還包括設置在機架上的用於控製醫用熔噴無紡布檢測91香蕉在线视频的控製機構(1)，所述放卷機構、收卷機構、91香蕉在线视频構、掃描光源係統(4)和檢測機構分別與控製機構(1)電氣連接。

2.如權利要求1所述的一種醫用熔噴無紡布檢測91香蕉在线视频，其特征在於：所述放卷機構包括放卷軸(3)和用於驅動放卷軸(3)轉動的第一動力機構。

3.如權利要求1所述的一種醫用熔噴無紡布檢測91香蕉在线视频，其特征在於：所述91香蕉在线视频構包括設置在機架上的分切軸(6)，所述分切軸(6)內設置有刀槽，所述機架上位於分切軸(6)的一側設置有固定軸(7)，所述固定軸(7)上可拆卸設置有刀片(13)，所述刀片(13)和刀槽之間有供無紡布通過的間隙，所述分切軸(6)的兩端固定連接有第二齒輪，第二齒輪的一側齧合連接有第三齒輪，還包括用於驅動第三齒輪轉動的第一電機，所述第一電機的驅動軸與第三齒輪固定連接。

4.如權利要求3所述的一種醫用熔噴無紡布檢測91香蕉在线视频，其特征在於：所述固定軸(7)的內部為中空的，所述固定軸(7)的一側開有用於調節刀片(13)位置的窄縫。

5.如權利要求1所述的一種醫用熔噴無紡布檢測91香蕉在线视频，其特征在於：所述掃描光源係統(4)包括用於采集兩個傳動軸(5)之間的無紡布數據的采集單元和光照單元，所述采集單元設置在兩個傳動軸(5)的下方，所述光照單元設置在兩個傳動軸(5)的上方，所述采集單元和光照單元分別與控製機構(1)電氣連接。

6.如權利要求1所述的一種醫用熔噴無紡布檢測91香蕉在线视频，其特征在於：所述收卷機構包括用於收卷分切後的無紡布的收卷軸(11)和用於驅動收卷軸(11)轉動的主動軸(8)，所述收卷軸(11)的外表麵套設無紡布卷後與主動軸(8)的外表麵接觸設置，使得主動軸(8)帶動帶有無紡布卷的收卷軸(11)轉動，還包括用於驅動主動軸(8)轉動的第二電機和用於驅動主動軸(8)前後移動使得主動軸(8)與套設在收卷軸(11)外表麵的無紡布卷接觸的前後移動組件，所述前後移動組件包括對稱設置在機架上端麵上的滑軌槽，各個所述滑軌槽內滑動連接有滑軌柱(10)，所述滑軌柱(10)靠近收卷軸(11)的一端上固定設置有收縮彈簧(14)，所述收縮彈簧(14)的另一端固定在滑軌槽靠近收卷軸(11)的一端上，所述主動軸(8)、分切軸(6)和固定軸(7)均固定設置在滑軌柱(10)上。

7.如權利要求6所述的一種醫用熔噴無紡布檢測91香蕉在线视频，其特征在於：所述檢測機構包括設置在機架上位於固定軸(7)和主動軸(8)之間的傳感器固定架(9)，所述傳感器固定架(9)上設置有多個用於檢測無紡布上靜電壓的靜電電壓表和多個用於監測靜電電壓表的靜電壓傳感器(12)，所述靜電電壓表和靜電壓傳感器(12)位置對應，所述靜電壓傳感器(12)與控製機構(1)電氣連接。

8.如權利要求1所述的一種醫用熔噴無紡布檢測91香蕉在线视频，其特征在於：所述機架上設置有用於報警的報警器，所述報警器與控製機構(1)電氣連接。

技術總結

本實用新型公開了一種醫用熔噴無紡布檢測91香蕉在线视频，涉及一種熔噴無紡布加工領域，包括機架和設置在機架兩端上的固定梁，所述機架上從前到後依次設置有放卷機構、傳動軸、91香蕉在线视频構和收卷機構，所述傳動軸設置有兩個，所述兩個傳動軸之間固定設置有掃描光源係統，所述機架上位於收卷機構處設置有檢測機構，還包括設置在機架上的控製機構，本實用新型中通過非接觸式CDD掃描係統，經過電腦數據運算，對有結構缺陷的熔噴無紡布進行報錯，掃描光采用散射光掃描，可以更加穩定的把握熔噴無紡布的層次結構特點，降低了由於熔噴布為多層層次結構而產生的誤報概率，利用非接觸式高精度表麵靜電電壓表，采用多組平麵式傳感器通過電腦數據整合，使得檢測準確。

技術研發人員：朱益德;沈家豪

受保護的技術使用者：蘇州振浦醫療器械有限公司

技術研發日：2020.08.13

技術公布日：2021.04.06
