本實用新型涉及卷筒紙91香蕉在线视频技術領域，尤其涉及一種可測量紙張長度的卷筒紙91香蕉在线视频。

背景技術：

卷筒紙91香蕉在线视频是卷筒分切設備中功能很強大一款，具有運轉平穩、操作方便、速度快，精度高，適應性強、產量高等特性。也可以稱呼為卷筒紙切紙機，高速91香蕉在线视频，高速裁切機。在造紙，紙業貿易，印刷行業應用廣泛。

現有的大部分卷筒紙91香蕉在线视频不具備測量功能，在使用的過程中需要操作人員根據時間推算長度，當機器因特殊原因停止時，測量誤差過大，且少部分具備測量功能的卷筒紙91香蕉在线视频在測量完成後需要操作人員手動進行切割。

技術實現要素：

本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種可測量紙張長度的卷筒紙91香蕉在线视频。

為了實現上述目的，本實用新型采用了如下技術方案：一種可測量紙張長度的卷筒紙91香蕉在线视频，包括凹型架，所述凹型架內表壁依次轉動連接有活動輥、輔助輥、絲杠和收集機構，所述凹型架外表壁螺栓固定有電控箱；

所述凹型架內表壁位於輔助輥一側轉動連接有齒輪盤，所述輔助輥沿長度方向一端側壁焊接有與齒輪盤齧合連接的齒輪，所述凹型架外表壁螺栓固定有第一伺服電機，所述第一伺服電機輸出軸通過聯軸器與齒輪盤轉動連接；

所述絲杠上螺紋連接有絲杠螺母，所述絲杠螺母上表麵焊接有切割刀，所述凹型架內表壁位於絲杠一側焊接有限位杆，所述限位杆上套接有活動座，所述活動座上焊接有與絲杠螺母連接的連接杆，所述凹型架外表壁螺栓固定有第二伺服電機，所述第二伺服電機輸出軸通過聯軸器與絲杠轉動連接；

所述收集機構包括固定軸、安裝軸和收集輥，所述收集輥沿長度方向兩側壁中心處焊接有安裝軸，所述安裝軸上卡接有與凹型架內表壁連接的固定軸，所述固定軸外表壁開設有第一卡槽，所述安裝軸外表壁開設有配合第一卡槽卡接使用的第二卡槽，一側上所述固定軸上套接有套管，所述套管上套接有測量機構；

所述測量機構包括測量架、指示塊和螺紋杆，所述測量架水平端螺紋連接有螺紋杆，所述螺紋杆底部與滑動在測量架內部的指示塊轉動連接，所述指示塊上嵌設安裝有紅外線傳感器。

優選的，所述指示塊沿長度方向一端為三角形結構，所述測量架位於指示塊三角形結構的一側開設有刻度槽。

優選的，所述凹型架外表壁螺栓固定有第三伺服電機，所述第三伺服電機輸出軸通過聯軸器與固定軸轉動連接。

優選的，所述凹型架外表壁螺栓固定有第四伺服電機，所述第四伺服電機輸出軸通過聯軸器與活動輥轉動連接。

優選的，所述輔助輥共設置有兩個，兩個所述輔助輥通過齒輪齧合連接，且兩個輔助輥處於同一豎直線。

優選的，所述電控箱包括箱體、plc控製器和信號接收器，所述箱體內部螺栓固定有plc控製器和信號接收器，所述箱體上表麵螺栓固定有蜂鳴報警器。

優選的，所述紅外線傳感器的輸出端與信號接收器的輸出端電性連接，信號接收器的輸出端與plc控製器的輸入端電性連接，所述plc控製器的輸出端分別與第一伺服電機的輸入端、第二伺服電機的輸入端、第三伺服電機的輸入端、第四伺服電機的輸入端和蜂鳴報警器的輸入端電性連接。

與現有技術相比，本實用新型的有益效果是:

1、本實用新型中，該一種可測量紙張長度的卷筒紙91香蕉在线视频，通過測量機構的設置，使得收集輥上紙張在纏繞時可以測量長度，當紙張纏繞到指定長度時，第一伺服電機、第三伺服電機、第四伺服電機自動關閉，並開啟蜂鳴報警器對操作人員進行提示，從而提高了該裝置在使用時的實用性。

2、本實用新型中，該一種可測量紙張長度的卷筒紙91香蕉在线视频，通過轉動絲杠，使得絲杠螺母水平方向移動，在切割刀的作用下，對紙張進行切割，當不使用時，在絲杠的作用下，將切割刀移動到凹型架的凹槽內，相對於手動切割，該裝置在切割時保證了紙張切口的整齊，和切割刀在收納時的安全性。

附圖說明

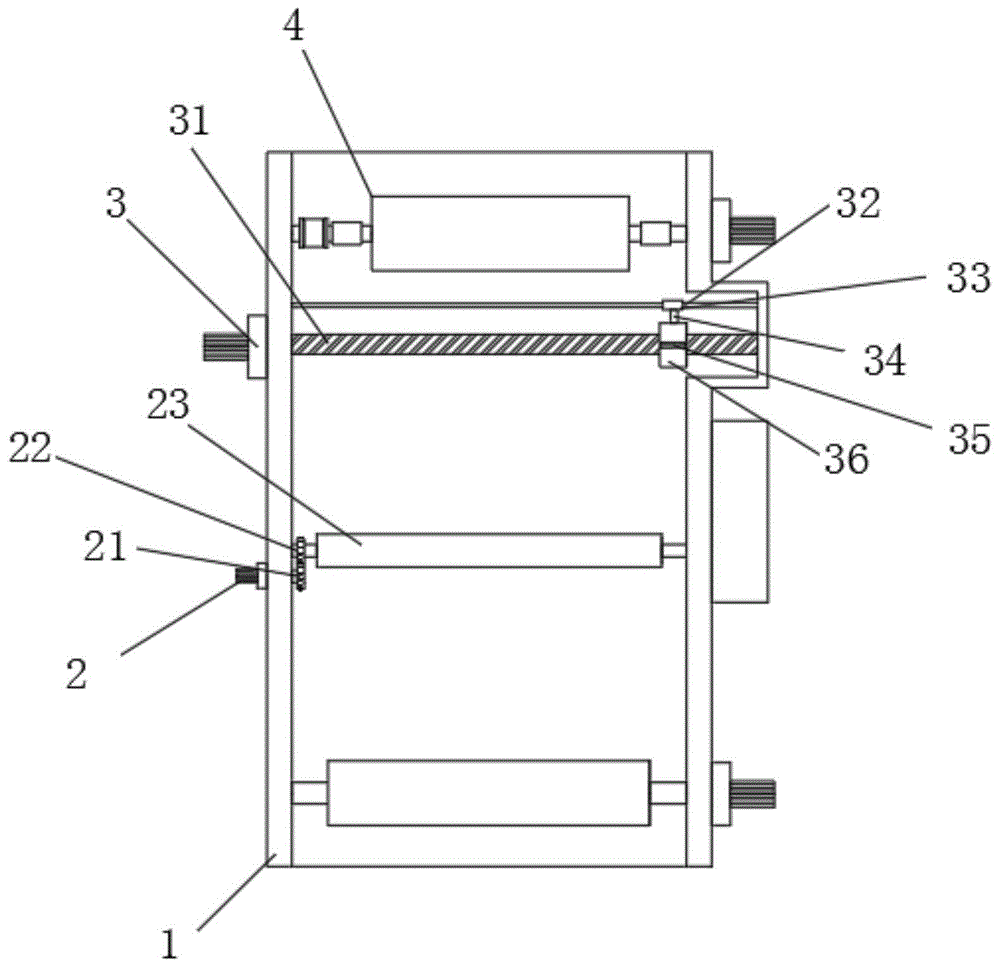

圖1為本實用新型提出的一種可測量紙張長度的卷筒紙91香蕉在线视频的俯視圖；

圖2為本實用新型提出的一種可測量紙張長度的卷筒紙91香蕉在线视频的立體圖；

圖3為本實用新型提出的一種可測量紙張長度的卷筒紙91香蕉在线视频的收集輥結構示意圖；

圖4為本實用新型提出的一種可測量紙張長度的卷筒紙91香蕉在线视频的測量機構結構示意圖；

圖5為本實用新型提出的一種可測量紙張長度的卷筒紙91香蕉在线视频的程序框示意圖。

圖例說明：

1、凹型架；2、第一伺服電機；21、齒輪盤；22、齒輪；23、輔助輥；3、第二伺服電機；31、絲杠；32、限位杆；33、活動座；34、連接杆；35、切割刀；36、絲杠螺母；4、收集機構；41、第三伺服電機；42、固定軸；43、限位螺母；44、第一卡槽；45、第二卡槽；46、安裝軸；47、套管；48、收集輥；5、測量機構；51、測量架；52、刻度槽；53、指示塊；54、螺紋杆；55、紅外線傳感器；6、電控箱；61、箱體；62、plc控製器；63、信號接收器；64、蜂鳴報警器；7、活動輥；71、第四伺服電機。

具體實施方式

下麵將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基於本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本實用新型保護的範圍。

在本實用新型的描述中，需要說明的是，術語“中心”、“上”、“下”、“左”、“右”、“豎直”、“水平”、“內”、“外”等指示的方位或位置關係為基於附圖所示的方位或位置關係，僅是為了便於描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限製；術語“第一”、“第二”、“第三”僅用於描述目的，而不能理解為指示或暗示相對重要性；此外，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對於本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中的具體含義。

參照圖1-5，一種可測量紙張長度的卷筒紙91香蕉在线视频，包括凹型架1，凹型架1內表壁依次轉動連接有活動輥7、輔助輥23、絲杠31和收集機構4，凹型架1外表壁螺栓固定有電控箱6；

凹型架1內表壁位於輔助輥23一側轉動連接有齒輪盤21，輔助輥23沿長度方向一端側壁焊接有與齒輪盤21齧合連接的齒輪22，凹型架1外表壁螺栓固定有第一伺服電機2，第一伺服電機2輸出軸通過聯軸器與齒輪盤21轉動連接；

絲杠31上螺紋連接有絲杠螺母36，絲杠螺母36上表麵焊接有切割刀35，凹型架1內表壁位於絲杠31一側焊接有限位杆32，限位杆32上套接有活動座33，活動座33上焊接有與絲杠螺母36連接的連接杆34，凹型架1外表壁螺栓固定有第二伺服電機3，第二伺服電機3輸出軸通過聯軸器與絲杠31轉動連接；

收集機構4包括固定軸42、安裝軸46和收集輥48，收集輥48沿長度方向兩側壁中心處焊接有安裝軸46，安裝軸46上卡接有與凹型架1內表壁連接的固定軸42，固定軸42外表壁開設有第一卡槽44，安裝軸46外表壁開設有配合第一卡槽44卡接使用的第二卡槽45，一側上固定軸42上套接有套管47，套管47上套接有測量機構5；

測量機構5包括測量架51、指示塊53和螺紋杆54，測量架51水平端螺紋連接有螺紋杆54，螺紋杆54底部與滑動在測量架51內部的指示塊53轉動連接，指示塊53上嵌設安裝有紅外線傳感器55。

指示塊53沿長度方向一端為三角形結構，測量架51位於指示塊53三角形結構的一側開設有刻度槽52。

凹型架1外表壁螺栓固定有第三伺服電機41，第三伺服電機41輸出軸通過聯軸器與固定軸42轉動連接。

凹型架1外表壁螺栓固定有第四伺服電機71，第四伺服電機71輸出軸通過聯軸器與活動輥7轉動連接。

輔助輥23共設置有兩個，兩個輔助輥23通過齒輪22齧合連接，且兩個輔助輥23處於同一豎直線。

電控箱6包括箱體61、plc控製器62和信號接收器63，箱體61內部螺栓固定有plc控製器62和信號接收器63，箱體61上表麵螺栓固定有蜂鳴報警器64。

紅外線傳感器55的輸出端與信號接收器63的輸出端電性連接，信號接收器63的輸出端與plc控製器62的輸入端電性連接，plc控製器62的輸出端分別與第一伺服電機2的輸入端、第二伺服電機3的輸入端、第三伺服電機41的輸入端、第四伺服電機71的輸入端和蜂鳴報警器64的輸入端電性連接。

凹型架1上設置有配合切割刀35使用的收納槽，防止在不使用時對操作人員進行誤傷，保證了該裝置在使用時的安全性。

測量機構5在套管47的作用下，不會因為收集輥48轉動而跟著轉動，使得測量機構5始終保持豎直向下的狀態。

工作原理：該一種可測量紙張長度的卷筒紙91香蕉在线视频使用時，將活動輥7上的紙張通過輔助輥23夾持後繞接在收集輥48上，當固定完成後，旋轉螺紋杆54，使得指示塊53上下移動，當移動到指定刻度時，通過電控箱6，打開第一伺服電機2、第三伺服電機41和第四伺服電機71，使得活動輥7、輔助輥23和收集輥48,同時旋轉工作，當收集輥48上的紙張達到指定厚度時，紅外線傳感器55接收到信號後發送給信號接收器63，並通過信號接收器63反饋給plc控製器62，在plc控製器62的作用下，第一伺服電機2、第三伺服電機41和第四伺服電機71自動關閉，同時蜂鳴報警器64和第二伺服電機3開始工作，在絲杠31作用下，切割刀35水平方向移動，將紙張切斷後，重新移動到凹型架1設置的槽內，當操作人員聽到蜂鳴報警器64警報聲後，通過旋轉限位螺母43將卡接在固定軸42上的收集輥48取下並更換新的收集輥48。

以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護範圍並不局限於此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術範圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護範圍之內。

技術特征：

1.一種可測量紙張長度的卷筒紙91香蕉在线视频，包括凹型架(1)，其特征在於，所述凹型架(1)內表壁依次轉動連接有活動輥(7)、輔助輥(23)、絲杠(31)和收集機構(4)，所述凹型架(1)外表壁螺栓固定有電控箱(6)；

所述凹型架(1)內表壁位於輔助輥(23)一側轉動連接有齒輪盤(21)，所述輔助輥(23)沿長度方向一端側壁焊接有與齒輪盤(21)齧合連接的齒輪(22)，所述凹型架(1)外表壁螺栓固定有第一伺服電機(2)，所述第一伺服電機(2)輸出軸通過聯軸器與齒輪盤(21)轉動連接；

所述絲杠(31)上螺紋連接有絲杠螺母(36)，所述絲杠螺母(36)上表麵焊接有切割刀(35)，所述凹型架(1)內表壁位於絲杠(31)一側焊接有限位杆(32)，所述限位杆(32)上套接有活動座(33)，所述活動座(33)上焊接有與絲杠螺母(36)連接的連接杆(34)，所述凹型架(1)外表壁螺栓固定有第二伺服電機(3)，所述第二伺服電機(3)輸出軸通過聯軸器與絲杠(31)轉動連接；

所述收集機構(4)包括固定軸(42)、安裝軸(46)和收集輥(48)，所述收集輥(48)沿長度方向兩側壁中心處焊接有安裝軸(46)，所述安裝軸(46)上卡接有與凹型架(1)內表壁連接的固定軸(42)，所述固定軸(42)外表壁開設有第一卡槽(44)，所述安裝軸(46)外表壁開設有配合第一卡槽(44)卡接使用的第二卡槽(45)，一側上所述固定軸(42)上套接有套管(47)，所述套管(47)上套接有測量機構(5)；

所述測量機構(5)包括測量架(51)、指示塊(53)和螺紋杆(54)，所述測量架(51)水平端螺紋連接有螺紋杆(54)，所述螺紋杆(54)底部與滑動在測量架(51)內部的指示塊(53)轉動連接，所述指示塊(53)上嵌設安裝有紅外線傳感器(55)。

2.根據權利要求1所述的一種可測量紙張長度的卷筒紙91香蕉在线视频，其特征在於，所述指示塊(53)沿長度方向一端為三角形結構，所述測量架(51)位於指示塊(53)三角形結構的一側開設有刻度槽(52)。

3.根據權利要求1所述的一種可測量紙張長度的卷筒紙91香蕉在线视频，其特征在於，所述凹型架(1)外表壁螺栓固定有第三伺服電機(41)，所述第三伺服電機(41)輸出軸通過聯軸器與固定軸(42)轉動連接。

4.根據權利要求1所述的一種可測量紙張長度的卷筒紙91香蕉在线视频，其特征在於，所述凹型架(1)外表壁螺栓固定有第四伺服電機(71)，所述第四伺服電機(71)輸出軸通過聯軸器與活動輥(7)轉動連接。

5.根據權利要求1所述的一種可測量紙張長度的卷筒紙91香蕉在线视频，其特征在於，所述輔助輥(23)共設置有兩個，兩個所述輔助輥(23)通過齒輪(22)齧合連接，且兩個輔助輥(23)處於同一豎直線。

6.根據權利要求1所述的一種可測量紙張長度的卷筒紙91香蕉在线视频，其特征在於，所述電控箱(6)包括箱體(61)、plc控製器(62)和信號接收器(63)，所述箱體(61)內部螺栓固定有plc控製器(62)和信號接收器(63)，所述箱體(61)上表麵螺栓固定有蜂鳴報警器(64)。

7.根據權利要求1所述的一種可測量紙張長度的卷筒紙91香蕉在线视频，其特征在於，所述紅外線傳感器(55)的輸出端與信號接收器(63)的輸出端電性連接，信號接收器(63)的輸出端與plc控製器(62)的輸入端電性連接，所述plc控製器(62)的輸出端分別與第一伺服電機(2)的輸入端、第二伺服電機(3)的輸入端、第三伺服電機(41)的輸入端、第四伺服電機(71)的輸入端和蜂鳴報警器(64)的輸入端電性連接。

技術總結

本實用新型公開了一種可測量紙張長度的卷筒紙91香蕉在线视频，包括凹型架，所述凹型架內表壁依次轉動連接有活動輥、輔助輥、絲杠和收集機構，所述凹型架外表壁螺栓固定有電控箱；所述凹型架內表壁位於輔助輥一側轉動連接有齒輪盤，所述輔助輥沿長度方向一端側壁焊接有與齒輪盤齧合連接的齒輪，所述凹型架外表壁螺栓固定有第一伺服電機，所述第一伺服電機輸出軸通過聯軸器與齒輪盤轉動連接。本實用新型中，通過測量機構的設置，使得收集輥上紙張在纏繞時可以測量長度，當紙張纏繞到指定長度時，第一伺服電機、第三伺服電機、第四伺服電機自動關閉，並開啟蜂鳴報警器對操作人員進行提示，從而提高了該裝置在使用時的實用性。

技術研發人員：王倫彬;姚放

受保護的技術使用者：四川思瑞印刷包裝有限責任公司

技術研發日：2020.08.19

技術公布日：2021.04.06
