本實用新型涉及91香蕉在线视频技術領域，具體涉及一種具有尺度調節功能的91香蕉在线视频夾持裝置。

背景技術：

91香蕉在线视频是一種將寬幅紙張、雲母帶或薄膜分切成多條窄幅大香蕉三级电影的機械設備，常用於造紙機械、電線電纜雲母帶及印刷包裝機械。91香蕉在线视频主要的運用於：無紡布；雲母帶、紙張、絕緣大香蕉三级电影及各種薄膜大香蕉三级电影分切、特別適宜於窄帶(無紡布，紙張，絕緣大香蕉三级电影、雲母帶、薄膜等等)的分切。

現有的91香蕉在线视频大多為固定一體式結構，用來夾持加工大香蕉三级电影的裝置不可調節尺度，在遇到不同厚度的大香蕉三级电影進行分切時，原有的夾持位置，導致分切的原料較為鬆垮，不利於切刀的工作。

技術實現要素：

本實用新型的目的在於提供一種具有尺度調節功能的91香蕉在线视频夾持裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種具有尺度調節功能的91香蕉在线视频夾持裝置，包括支撐底座和調節軌道槽，所述支撐底座頂端兩側開設有所述調節軌道槽，所述調節軌道槽內兩側壁上固定有電動推杆二，所述電動推杆二的輸出端連接有電動推杆一，所述電動推杆一與所述電動推杆二垂直固定，所述電動推杆一頂端固定有調節杆。

優選的，所述調節杆頂端一側焊接固定有前置夾持輥，所述調節杆頂端另一側焊接固定有後置夾持輥，所述後置夾持輥上嵌套有驅動壓輪組，所述後置夾持輥上位於所述驅動壓輪組兩側嵌套有轉軸套，所述轉軸套軸承的作用相同，起到轉動支撐的作用。

優選的，所述轉軸套與所述調節杆通過卡槽固定連接，所述後置夾持輥和所述前置夾持輥上方一側設置有平行輥，所述平行輥上嵌套有刀座。

優選的，所述平行輥正上方設置有刀輥，所述刀輥上嵌套有圓口刀，所述圓口刀與所述刀座配合連接，所述平行輥和所述刀輥均與所述91香蕉在线视频的支撐結構進行固定連接，所述平行輥、所述刀輥、所述後置夾持輥以及所述前置夾持輥均通過91香蕉在线视频的驅動設備驅動轉動。

優選的，所述平行輥、所述刀輥、所述後置夾持輥以及所述前置夾持輥之間卡壓有分切原料。

優選的，所述電動推杆一與所述調節軌道槽底部具有一定的距離，便於移動，所述刀輥和所述平行輥一端嵌套有限位框。

與現有技術相比，本實用新型的有益效果是：

為解決現有91香蕉在线视频大多為固定一體式結構，用來夾持加工大香蕉三级电影的裝置不可調節尺度，在遇到不同厚度的大香蕉三级电影進行分切時，原有的夾持位置，導致分切的原料較為鬆垮，不利於切刀的工作的問題，本實用新型通過在夾持機構底部設置調節軌道槽、調節杆、電動推杆一以及電動推杆二，可實現夾持裝置位置的靈活調節，保障加工原料始終處於一個緊繃的狀態，有利於91香蕉在线视频的作業。

附圖說明

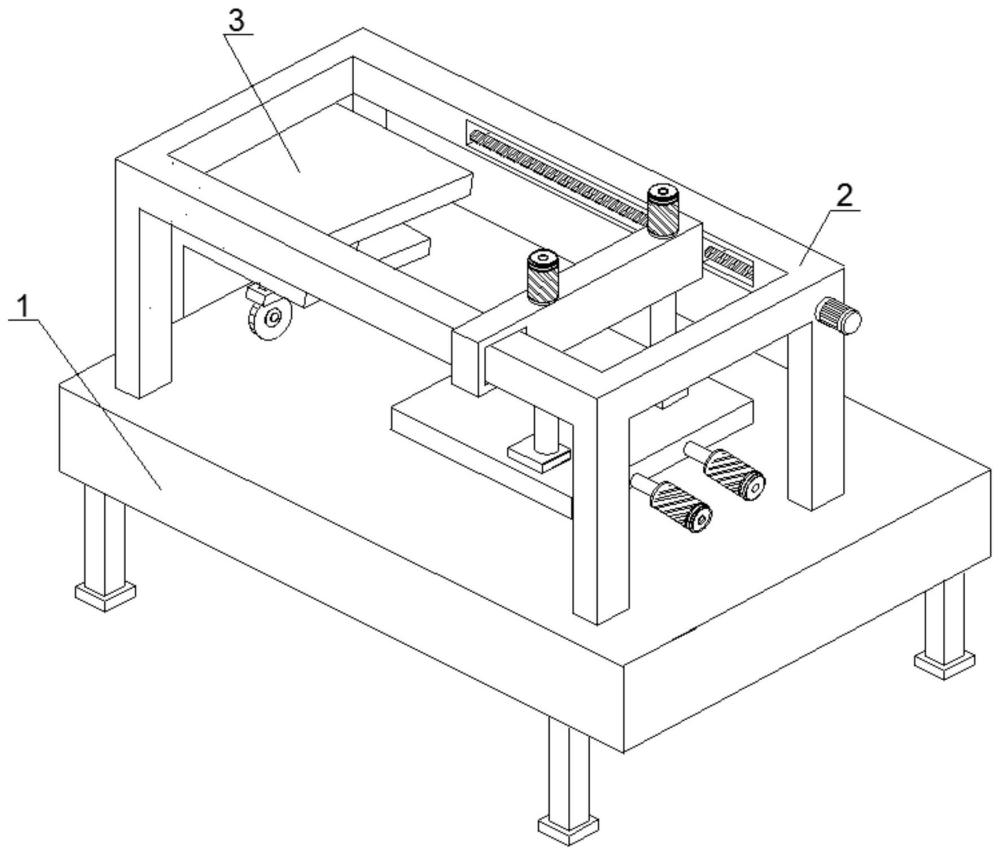

圖1是本實用新型所述一種具有尺度調節功能的91香蕉在线视频夾持裝置的結構示意圖；

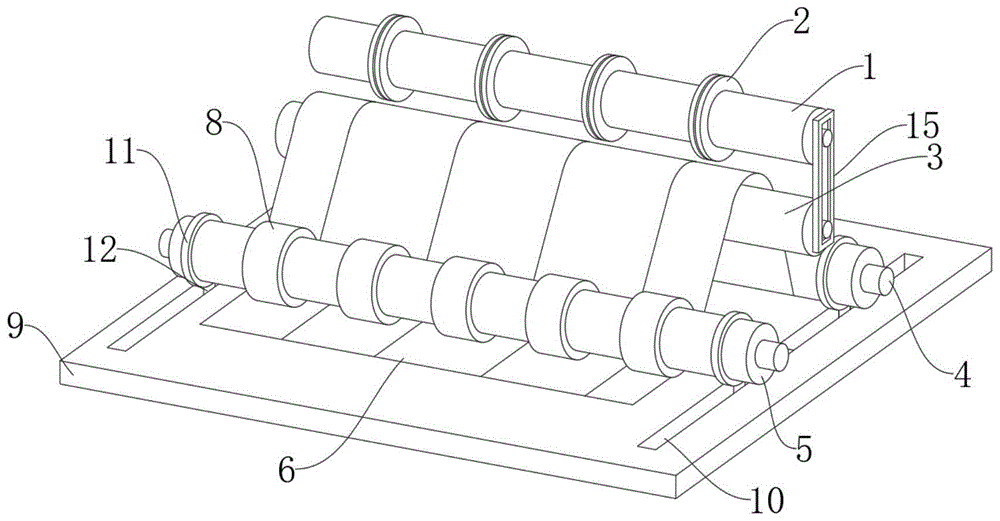

圖2是本實用新型所述一種具有尺度調節功能的91香蕉在线视频夾持裝置中刀輥、平行輥、後置夾持輥以及前置夾持輥的位置關係示意圖；

圖3是本實用新型所述一種具有尺度調節功能的91香蕉在线视频夾持裝置中後置夾持輥與調節軌道槽以及電動推杆一的正視圖；

圖4是本實用新型所述一種具有尺度調節功能的91香蕉在线视频夾持裝置中後置夾持輥、前置夾持輥、調節軌道槽、電動推杆一以及電動推杆二的位置關係的右視圖。

圖中：1、刀輥；2、圓口刀；3、平行輥；4、前置夾持輥；5、後置夾持輥；6、分切原料；7、刀座；8、驅動壓輪組；9、支撐底座；10、調節軌道槽；11、轉軸套；12、調節杆；13、電動推杆一；14、電動推杆二。

具體實施方式

為使本領域技術人員更加清楚和明確本實用新型的技術方案，下麵結合實施例及附圖對本實用新型作進一步詳細的描述，但本實用新型的實施方式不限於此。

請參閱圖1-圖4，本實用新型提供一種具有尺度調節功能的91香蕉在线视频夾持裝置技術方案：包括支撐底座9和調節軌道槽10，支撐底座9頂端兩側開設有調節軌道槽10，調節軌道槽10內兩側壁上固定有電動推杆二14，電動推杆二14的輸出端連接有電動推杆一13，電動推杆一13與電動推杆二14垂直固定，電動推杆一13頂端固定有調節杆12。

本實施例中，優選的，調節杆12頂端一側焊接固定有前置夾持輥4，調節杆12頂端另一側焊接固定有後置夾持輥5，後置夾持輥5上嵌套有驅動壓輪組8，後置夾持輥5上位於驅動壓輪組8兩側嵌套有轉軸套11，轉軸套11與軸承的作用相同，起到轉動支撐的作用。

本實施例中，優選的，轉軸套11與調節杆12通過卡槽固定連接，後置夾持輥5和前置夾持輥4上方一側設置有平行輥3，平行輥3上嵌套有刀座7，刀座7為可拆卸結構。

本實施例中，優選的，平行輥3正上方設置有刀輥1，刀輥1上嵌套有圓口刀2，圓口刀2與刀座7配合連接，平行輥3和刀輥1均與91香蕉在线视频的支撐結構進行固定連接，平行輥3、刀輥1、後置夾持輥5以及前置夾持輥4均通過91香蕉在线视频的驅動設備驅動轉動，圓口刀2與刀座7為配套組件，更換時為一體更換。

本實施例中，優選的，平行輥3、刀輥1、後置夾持輥5以及前置夾持輥4之間卡壓有分切原料6。

本實施例中，優選的，電動推杆一13與調節軌道槽10底部具有一定的距離，便於移動，刀輥1和平行輥3一端嵌套有限位框15，限位框15在刀輥1下降和上升的時候，始終與平行輥3保持在一個平麵上，避免圓口刀2與刀座7發生錯位。

本實用新型的工作原理及使用流程：在使用本裝置的時候，首先將支撐底座9安裝於91香蕉在线视频夾持機構位置上，然後再把刀輥1、平行輥3、後置夾持輥5以及前置夾持輥4接入到91香蕉在线视频的驅動結構上，最後再把分切原料6引入到前置夾持輥4底部，經摩擦驅動，引入到平行輥3上，分切原料6處於圓口刀2和刀座7之間，在外部的加壓作用下，圓口刀2沿著刀座7將分切原料6進行裁剪切割，形成分條後的原料進入到後置夾持輥5上的驅動壓輪組8底部，驅動壓輪組8與分條為同寬度，便於對分條大香蕉三级电影進行限位和撥動，驅動壓輪組8與後置夾持輥5同步轉動，最後分切成型的原料排出，在遇到不同厚度的原料時，需要將後置夾持輥5和前置夾持輥4進行調節位置，滿足不同的夾持尺度，通過電動推杆二14可沿著調節軌道槽10調節後置夾持輥5和前置夾持輥4之間的間距，通過電動推杆一13可調節後置夾持輥5和前置的高度，此設計相較於傳統的91香蕉在线视频固定的夾持機構，可實現夾持裝置位置的靈活調節，保障加工原料始終處於一個緊繃的狀態，有利於91香蕉在线视频的作業。

以上所述，僅為本實用新型進一步的實施例，但本實用新型的保護範圍並不局限於此，任何熟悉本技術領域的技術人員在本實用新型所公開的範圍內，根據本實用新型的技術方案及其構思加以等同替換或改變，都屬於本實用新型的保護範圍。

技術特征：

1.一種具有尺度調節功能的91香蕉在线视频夾持裝置，其特征在於：包括支撐底座(9)和調節軌道槽(10)，所述支撐底座(9)頂端兩側開設有所述調節軌道槽(10)，所述調節軌道槽(10)內兩側壁上固定有電動推杆二(14)，所述電動推杆二(14)的輸出端連接有電動推杆一(13)，所述電動推杆一(13)與所述電動推杆二(14)垂直固定，所述電動推杆一(13)頂端固定有調節杆(12)。

2.根據權利要求1所述的一種具有尺度調節功能的91香蕉在线视频夾持裝置，其特征在於：所述調節杆(12)頂端一側焊接固定有前置夾持輥(4)，所述調節杆(12)頂端另一側焊接固定有後置夾持輥(5)，所述後置夾持輥(5)上嵌套有驅動壓輪組(8)，所述後置夾持輥(5)上位於所述驅動壓輪組(8)兩側嵌套有轉軸套(11)，所述轉軸套(11)與軸承的作用相同，起到轉動支撐的作用。

3.根據權利要求2所述的一種具有尺度調節功能的91香蕉在线视频夾持裝置，其特征在於：所述轉軸套(11)與所述調節杆(12)通過卡槽固定連接，所述後置夾持輥(5)和所述前置夾持輥(4)上方一側設置有平行輥(3)，所述平行輥(3)上嵌套有刀座(7)。

4.根據權利要求3所述的一種具有尺度調節功能的91香蕉在线视频夾持裝置，其特征在於：所述平行輥(3)正上方設置有刀輥(1)，所述刀輥(1)上嵌套有圓口刀(2)，所述圓口刀(2)與所述刀座(7)配合連接，所述平行輥(3)和所述刀輥(1)均與所述91香蕉在线视频的支撐結構進行固定連接，所述平行輥(3)、所述刀輥(1)、所述後置夾持輥(5)以及所述前置夾持輥(4)均通過91香蕉在线视频的驅動設備驅動轉動。

5.根據權利要求4所述的一種具有尺度調節功能的91香蕉在线视频夾持裝置，其特征在於：所述平行輥(3)、所述刀輥(1)、所述後置夾持輥(5)以及所述前置夾持輥(4)之間卡壓有分切原料(6)。

6.根據權利要求4所述的一種具有尺度調節功能的91香蕉在线视频夾持裝置，其特征在於：所述電動推杆一(13)與所述調節軌道槽(10)底部具有一定的距離，便於移動，所述刀輥(1)和所述平行輥(3)一端嵌套有限位框(15)。

技術總結

本實用新型公開了一種具有尺度調節功能的91香蕉在线视频夾持裝置，包括支撐底座和調節軌道槽，所述支撐底座頂端兩側開設有所述調節軌道槽，所述調節軌道槽內兩側壁上固定有電動推杆二，所述電動推杆二的輸出端連接有電動推杆一，所述電動推杆一與所述電動推杆二垂直固定，所述電動推杆一頂端固定有調節杆，所述調節杆頂端一側焊接固定有前置夾持輥，所述調節杆頂端另一側焊接固定有後置夾持輥，所述後置夾持輥上嵌套有驅動壓輪組。有益效果在於：本實用新型通過在夾持機構底部設置調節軌道槽、調節杆、電動推杆一以及電動推杆二，可實現夾持裝置位置的靈活調節，保障加工原料始終處於一個緊繃的狀態，有利於91香蕉在线视频的作業。
