本實用新型涉及鋁箔包裝紙生產技術領域，具體涉及一種鋁箔紙91香蕉在线视频的壓花裝置。

背景技術：

鋁箔紙有兩種，一種表麵光滑，另一種表麵有壓花，即壓製有凸凹不平的裝飾花紋。目前，表麵壓花的鋁箔紙主要是用一組固定安裝的壓花裝置完成，該壓花裝置主要由安裝在固定架上的橡膠墊輥、帶壓花刻痕的壓花輥和橡膠壓輥組成。這種壓花裝置由於墊輥、壓花輥和壓輥的位置相對固定，不僅在使用時鋁箔紙帶的穿入困難，且墊輥、壓花輥和壓輥之間的壓力固定，無法調節，壓出的花紋深淺度固定，不適用於不同壓花要求的產品生產，存在不足。

技術實現要素：

針對上述不足，本實用新型提供一種鋁箔紙91香蕉在线视频的壓花裝置，具有鋁箔紙帶穿入容易，壓力調節方便的特點，能滿足不同壓花要求的產品生產。

本實用新型的技術方案為：

一種鋁箔紙91香蕉在线视频的壓花裝置，包括一對壓花輥安裝座、壓花輥、曲臂、橡膠壓輥、氣缸及加壓機構；所述壓花輥安裝座固定安裝在鋁箔紙91香蕉在线视频的91香蕉在线视频構前端的機架上，所述壓花輥安裝在所述壓花輥安裝座上，所述壓花輥的輥軸上安裝有傳動同步帶輪；所述曲臂的中部通過轉軸與所述壓花輥安裝座安裝，所述橡膠壓輥安裝在所述曲臂的前端；所述氣缸安裝在所述壓花輥安裝座上，所述氣缸的氣缸軸與所述曲臂的後端鉸接；所述加壓機構包括固接在所述曲臂的前端上的第一加壓螺母、固接在所述壓花輥安裝座上的第二加壓螺母及旋入第一加壓螺母、第二加壓螺母上的加壓螺栓。

本實用新型的優點是：本實用新型結構簡單，通過氣缸及加壓螺栓兩種方式調節壓花壓力，壓花壓力調節方便，可滿足不同壓花要求的產品生產，同時鋁箔紙帶穿入容易，十分方便。

附圖說明

圖1為本實用新型的結構示意圖；

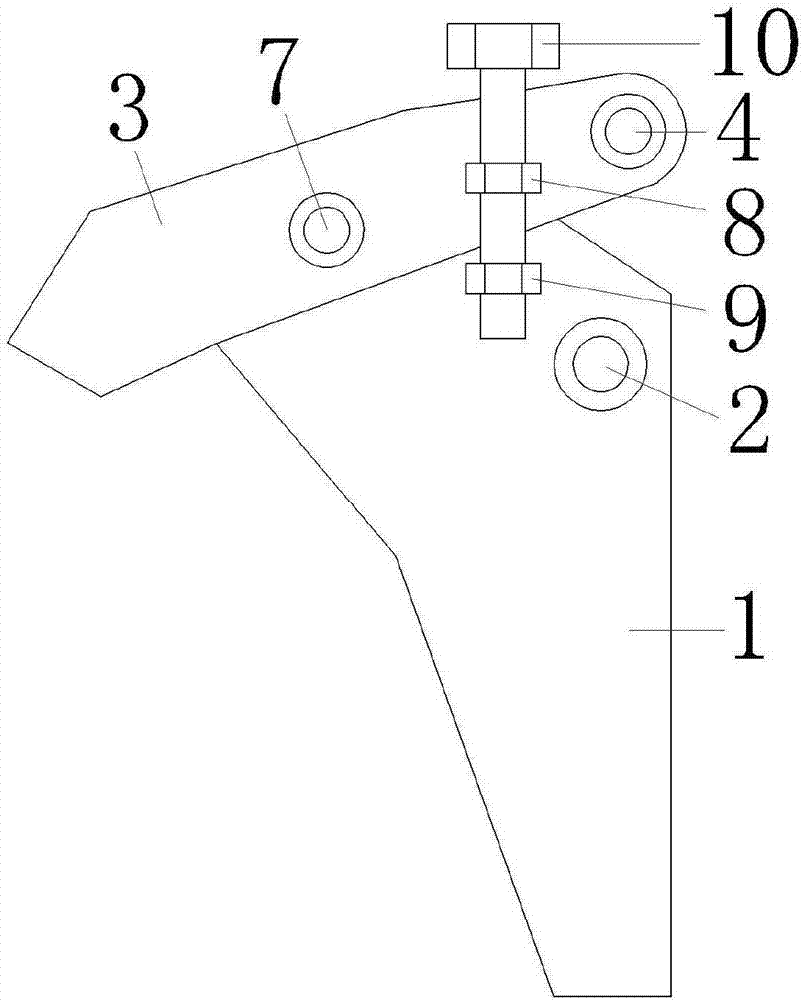

圖2為本本實用新型的加壓機構結構示意圖。

具體實施方式

如圖1-2所示，一種鋁箔紙91香蕉在线视频的壓花裝置，包括一對壓花輥安裝座(1)、壓花輥(2)、曲臂(3)、橡膠壓輥(4)、氣缸(5)及加壓機構；所述壓花輥安裝座(1)固定安裝在鋁箔紙91香蕉在线视频的91香蕉在线视频構前端的機架上，所述壓花輥(2)安裝在所述壓花輥安裝座(1)上，所述壓花輥(2)的輥軸上安裝有傳動同步帶輪(6)；所述曲臂(3)的中部通過轉軸(7)與所述壓花輥安裝座(1)安裝，所述橡膠壓輥(4)安裝在所述曲臂(3)的前端；所述氣缸(5)安裝在所述壓花輥安裝座(1)上，所述氣缸(5)的氣缸軸與所述曲臂(3)的後端鉸接；所述加壓機構包括固接在所述曲臂(3)的前端上的第一加壓螺母(8)、固接在所述壓花輥安裝座(1)上的第二加壓螺母(9)及旋入第一加壓螺母(8)、第二加壓螺母(9)上的加壓螺栓(10)。

以上所述是本實用新型的優選實施方式，應當指出，對於本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以做出若幹改進和潤飾，這些改進和潤飾也視為本實用新型的保護範圍。

技術特征：

1.一種鋁箔紙91香蕉在线视频的壓花裝置，其特征在於：包括一對壓花輥安裝座、壓花輥、曲臂、橡膠壓輥、氣缸及加壓機構；所述壓花輥安裝座固定安裝在鋁箔紙91香蕉在线视频的91香蕉在线视频構前端的機架上，所述壓花輥安裝在所述壓花輥安裝座上，所述壓花輥的輥軸上安裝有傳動同步帶輪；所述曲臂的中部通過轉軸與所述壓花輥安裝座安裝，所述橡膠壓輥安裝在所述曲臂的前端；所述氣缸安裝在所述壓花輥安裝座上，所述氣缸的氣缸軸與所述曲臂的後端鉸接；所述加壓機構包括固接在所述曲臂的前端上的第一加壓螺母、固接在所述壓花輥安裝座上的第二加壓螺母及旋入第一加壓螺母、第二加壓螺母上的加壓螺栓。

技術總結

本實用新型公開了一種鋁箔紙91香蕉在线视频的壓花裝置，包括一對壓花輥安裝座、壓花輥、曲臂、橡膠壓輥、氣缸及加壓機構；所述壓花輥安裝座固定安裝在鋁箔紙91香蕉在线视频的91香蕉在线视频構前端的機架上，所述壓花輥安裝在所述壓花輥安裝座上，所述壓花輥的輥軸上安裝有傳動同步帶輪；所述曲臂的中部通過轉軸與所述壓花輥安裝座安裝，所述橡膠壓輥安裝在所述曲臂的前端；所述氣缸安裝在所述壓花輥安裝座上，所述氣缸的氣缸軸與所述曲臂的後端鉸接。本實用新型的壓花裝置具有鋁箔紙帶穿入容易，壓力調節方便的特點，能滿足不同壓花要求的產品生產。

技術研發人員：胡英凱

受保護的技術使用者：青島維勒日用品股份有限公司

文檔號碼：201720064630

技術研發日：2017.01.19

技術公布日：2017.08.29
