本技術屬於紙管加工，具體涉及一種紙管精切機用脫料結構。

背景技術：

1、紙管精切機是紙管加工過程中的常用設備，其通過將紙管固定於定位杆之上，利用切割刀片對其進行分切，在對紙管進行分切之後需要對其進行脫料，現有的脫料裝置，多為利用卡環直接對其進行推料，推料之後再進行複位，然後人工再進行上料，過於麻煩且影響工作效率，為此91香蕉短视频提出一種紙管精切機用脫料結構。

技術實現思路

1、本實用新型的目的在於提供一種紙管精切機用脫料結構，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種紙管精切機用脫料結構，包括工作架，設置在工作架上表麵的支撐柱、設置在支撐柱中部的支撐杆，套在支撐杆圓周表麵的紙管圈，以及設置在工作架上表麵的精切裝置，所述工作架中部設有脫料機構，所述工作架的上表麵前側設有存料機構，所述脫料機構包括第一滑槽，所述第一滑槽內設有第一電機，所述第一電機的輸出端通過聯軸器傳動連接有第一螺紋杆，所述第一螺紋杆的圓周表麵設有第一滑塊，所述第一滑塊的上表麵設有夾持箱，所述夾持箱的側麵設有第二電機，所述第二電機的輸出端通過聯軸器傳動連接有第二螺紋杆，所述第二螺紋杆的圓周表麵螺紋連接有連接塊，且連接塊的與夾持箱滑動連接，所述連接塊的上表麵設有夾持塊。

3、優選的，所述第二螺紋杆的螺紋以中部為分界線兩側的螺紋方向相反，所述連接塊在第二螺紋杆的圓周表麵上設有兩個，且兩端螺紋方向上各設有一個。

4、優選的，所述存料機構包括支撐板，且支撐板設置在工作架的上表麵，所述支撐板的正表麵設有第二滑槽，所述支撐板的側麵設有第三電機。

5、優選的，所述第三電機的輸出端通過聯軸器傳動連接有第三螺紋杆，且第三螺紋杆設置在第二滑槽的內部，所述第三螺紋杆的圓周表麵螺紋連接有第二滑塊，且第二滑塊與第二滑槽滑動連接，所述第二滑塊的側麵設有存料杆。

6、與現有技術相比，本實用新型的有益效果是：

7、(1)、該一種紙管精切機用脫料結構，通過使第二電機工作帶動著第二螺紋杆轉動，同時在夾持箱的限位轉動的作用下使兩個連接塊帶動著夾持塊相向運動，對存料杆上的紙管圈進行夾持，然後第一電機反向轉動帶動著第一螺紋杆進行反向轉動，使夾持箱往支撐杆的裏部方向進行滑動，進而使得夾持塊夾持著紙管圈套在支撐杆內，然後通過精切裝置可對紙管圈進行分切，分切完成後，第一電機再次進行正轉，使得夾持塊推動著分切完成後的紙管再次推進存料杆內，即通過脫料機構一方麵可以對紙管圈進行裝料分切，另一方麵也可使分切好的紙管圈進行脫料，不需要人工往複地進行裝料，大大地提高了工作效率。

8、(2)、該一種紙管精切機用脫料結構，分切完成後，可通過脫料機構將分切好的紙管推送到存料杆內，可將分切好的紙管圈進行裝料整理，方便對其進行整理。

技術特征：

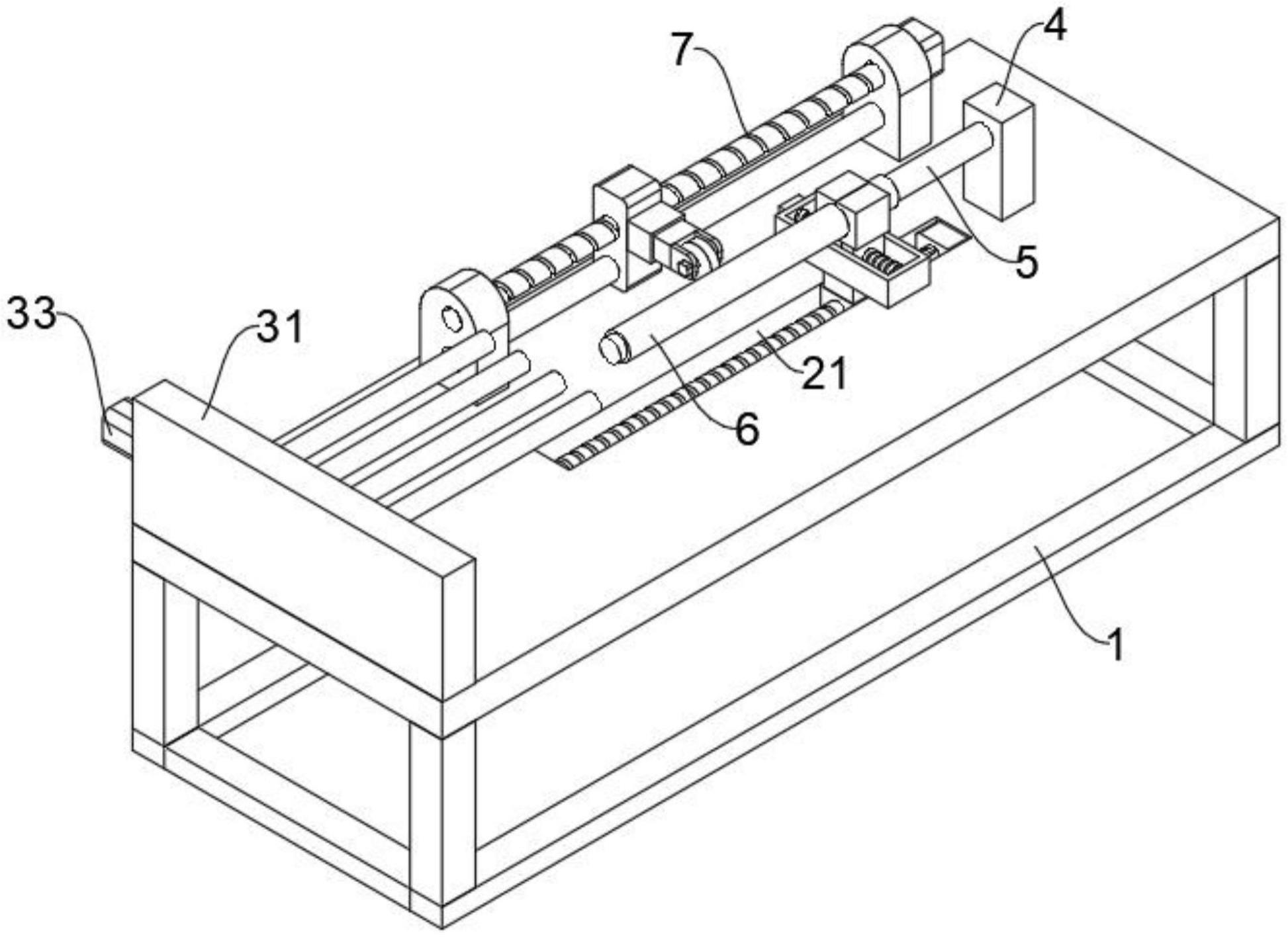

1.一種紙管精切機用脫料結構，包括工作架(1)，設置在工作架(1)上表麵的支撐柱(4)、設置在支撐柱(4)中部的支撐杆(5)，套在支撐杆(5)圓周表麵的紙管圈(6)，以及設置在工作架(1)上表麵的精切裝置(7)，其特征在於：所述工作架(1)中部設有脫料機構，所述工作架(1)的上表麵前側設有存料機構，所述脫料機構包括第一滑槽(21)，所述第一滑槽(21)內設有第一電機(22)，所述第一電機(22)的輸出端通過聯軸器傳動連接有第一螺紋杆(23)，所述第一螺紋杆(23)的圓周表麵設有第一滑塊(24)，所述第一滑塊(24)的上表麵設有夾持箱(25)，所述夾持箱(25)的側麵設有第二電機(26)，所述第二電機(26)的輸出端通過聯軸器傳動連接有第二螺紋杆(27)，所述第二螺紋杆(27)的圓周表麵螺紋連接有連接塊(28)，且連接塊(28)的與夾持箱(25)滑動連接，所述連接塊(28)的上表麵設有夾持塊(29)。

2.根據權利要求1所述的一種紙管精切機用脫料結構，其特征在於：所述第二螺紋杆(27)的螺紋以中部為分界線兩側的螺紋方向相反，所述連接塊(28)在第二螺紋杆(27)的圓周表麵上設有兩個，且兩端螺紋方向上各設有一個。

3.根據權利要求1所述的一種紙管精切機用脫料結構，其特征在於：所述存料機構包括支撐板(31)，且支撐板(31)設置在工作架(1)的上表麵，所述支撐板(31)的正表麵設有第二滑槽(32)，所述支撐板(31)的側麵設有第三電機(33)。

4.根據權利要求3所述的一種紙管精切機用脫料結構，其特征在於：所述第三電機(33)的輸出端通過聯軸器傳動連接有第三螺紋杆(34)，且第三螺紋杆(34)設置在第二滑槽(32)的內部，所述第三螺紋杆(34)的圓周表麵螺紋連接有第二滑塊(35)，且第二滑塊(35)與第二滑槽(32)滑動連接，所述第二滑塊(35)的側麵設有存料杆(36)。

技術總結

本技術公開了一種紙管精切機用脫料結構，屬於紙管加工技術領域，用於解決現有的脫料裝置，脫料之後進行複位，然後人工再進行上料，過於麻煩的問題；包括脫料機構、存料機構；通過使第二電機工作帶動著第二螺紋杆轉動，使兩個連接塊帶動著夾持塊相向運動，對存料杆上的紙管圈進行夾持，然後第一電機反向轉動帶動第一螺紋杆反向轉動，使夾持箱往支撐杆裏部方向滑動，使夾持塊夾持著紙管圈套進支撐杆內，然後通過精切裝置對紙管圈進行分切，分切完成後，第一電機再次進行正轉，使得夾持塊推動著分切完成後的紙管再次推進存料杆內，即通過脫料機構可以對紙管圈進行裝料分切，同時也可使分切好的紙管圈進行脫料，大大地提高了工作效率。

技術研發人員：趙倩,趙武良

受保護的技術使用者：靖江市富陽包裝有限公司

技術研發日：20230626

技術公布日：2024/1/15
