本實用新型涉及膠帶加工技術領域，具體為一種雙切膠帶91香蕉在线视频。

背景技術：

91香蕉在线视频是一種將寬幅紙張、雲母帶或薄膜分切成多條窄幅大香蕉三级电影的機械設備，常用於造紙機械、電線電纜雲母帶及印刷包裝機械。91香蕉在线视频主要的運用於：雲母帶、紙張、絕緣大香蕉三级电影及薄膜分切、特別適宜於窄帶(絕緣大香蕉三级电影、雲母帶、薄膜等等)的分切，而對膠帶的分切其對91香蕉在线视频的要求為能夠防止切割不均或是切割過度等現象的發生，對精確切割是膠帶分切的重點所在，因此能夠實現膠帶的精準分切的91香蕉在线视频能夠贏得膠帶生產商們的親睞。

現有的膠帶91香蕉在线视频調整不靈活、操作複雜、刀具固定不穩固，不僅降低了生產效率，還增大了操作者的勞動強度。

技術實現要素：

本實用新型的目的在於提供一種雙切膠帶91香蕉在线视频，以解決上述背景技術中提出的機器調整不靈活，操作複雜，效率低的問題。

為實現上述目的，本實用新型提供如下技術方案：一種雙切膠帶91香蕉在线视频，包括卡盤裝置、連接卡扣、切割電機、切割刀片防護罩、切割刀片、傳動輪防護罩、工作燈、91香蕉在线视频主體、數顯手控器、右傳動箱、T形滑板底座、上滑板、床身、下槽箱、電源機箱、數控控製器和主軸箱，所述卡盤裝置的右端兩側固定連接有連接卡扣，所述切割電機與切割刀片之間通過轉軸轉動相連接，且切割刀片的外側設有切割刀片防護罩，所述切割電機的右側安裝有傳動輪防護罩，所述工作燈鑲嵌於91香蕉在线视频主體的外壁，所述數顯手控器鑲嵌於右傳動箱的外壁，且數顯手控器與切割電機之間為電性連接，所述T形滑板底座的上方安置有上滑板，且T形滑板底座與上滑板均與床身相連接，所述床身的底部設有下槽箱，所述數控控製器鑲嵌於電源機箱的頂部外壁，且數控控製器與電源機箱之間為電性連接，所述主軸箱與電源機箱相連接，且主軸箱安裝於電源機箱的頂部。

優選的，所述卡盤裝置為十字形卡盤。

優選的，所述卡盤裝置的內部設有卡扣連接軸與側麵齒輪傳動裝置。

優選的，所述91香蕉在线视频主體由切割電機、傳動輪防護罩、切割刀片、T形滑板底座與安裝於91香蕉在线视频主體內側的渦輪傳送裝置組成。

優選的，所述數顯手控器與數控控製器之間為電性連接。

優選的，所述卡盤裝置以91香蕉在线视频主體的中心軸線左右對稱設有2組，且2組卡盤裝置的外側均固定連接有連接卡扣。

與現有技術相比，本實用新型的有益效果是：該雙切膠帶91香蕉在线视频結構緊湊，安裝有兩處十字卡盤裝置，可將膠帶輥置於卡盤裝置之間，通過使用數顯控製器設置切割長度，通過數顯手控器控製切割機對膠帶進行切割，操作簡單，機器調整靈活，設有兩組切割電機，切割效率高，通過床身上安置的T形滑板底座及上滑板的配合可進行縱深切割，提高工作效率。

附圖說明

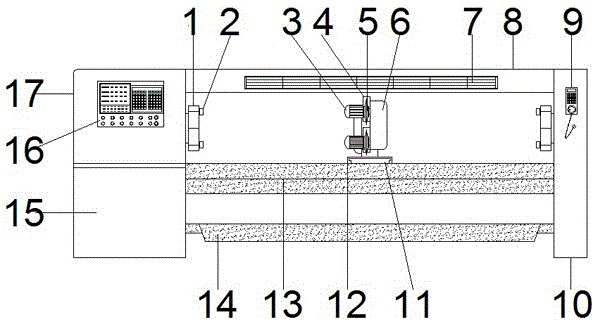

圖1為本實用新型結構示意圖；

圖2為本實用新型卡盤裝置放大結構示意圖。

圖中：1、卡盤裝置，2、連接卡扣，3、切割電機，4、切割刀片防護罩，5、切割刀片，6、傳動輪防護罩，7、工作燈，8、91香蕉在线视频主體，9、數顯手控器，10、右傳動箱，11、T形滑板底座，12、上滑板，13、床身，14、下槽箱，15、電源機箱，16、數控控製器，17、主軸箱。

具體實施方式

下麵將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基於本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本實用新型保護的範圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種雙切膠帶91香蕉在线视频，包括卡盤裝置1、連接卡扣2、切割電機3、切割刀片防護罩4、切割刀片5、傳動輪防護罩6、工作燈7、91香蕉在线视频主體8、數顯手控器9、右傳動箱10、T形滑板底座11、上滑板12、床身13、下槽箱14、電源機箱15、數控控製器16和主軸箱17，卡盤裝置1的右端兩側固定連接有連接卡扣2，卡盤裝置1以91香蕉在线视频主體8的中心軸線左右對稱設有2組，且2組卡盤裝置1的外側均固定連接有連接卡扣2，卡盤裝置1的內部設有卡扣連接軸與側麵齒輪傳動裝置，卡盤裝置1為十字形卡盤，切割電機3與切割刀片5之間通過轉軸轉動相連接，且切割刀片5的外側設有切割刀片防護罩4，切割電機3的右側安裝有傳動輪防護罩6，工作燈7鑲嵌於91香蕉在线视频主體8的外壁，91香蕉在线视频主體8由切割電機3、傳動輪防護罩6、切割刀片5、T形滑板底座11與安裝於91香蕉在线视频主體8內側的渦輪傳送裝置組成，數顯手控器9鑲嵌於右傳動箱10的外壁，且數顯手控器9與切割電機3之間為電性連接，數顯手控器9與數控控製器16之間為電性連接，T形滑板底座11的上方安置有上滑板12，且T形滑板底座11與上滑板12均與床身13相連接，床身13的底部設有下槽箱14，數控控製器16鑲嵌於電源機箱15的頂部外壁，且數控控製器16與電源機箱15之間為電性連接，主軸箱17與電源機箱15相連接，且主軸箱17安裝於電源機箱15的頂部。

工作原理：在使用該雙切膠帶91香蕉在线视频時，首先需對整個雙切膠帶91香蕉在线视频有一個結構上的了解，在使用時，能夠更加便捷的進行使用，將帶有膠帶物料的輥軸置於兩個卡盤裝置1之間，並安裝膠帶的輥軸兩端於連接卡扣2上，連通電源啟動91香蕉在线视频主體8，卡盤裝置1呈倒三角狀運轉，膠帶上下輥軸成側向垂直狀，通過數控控製器16設定切割長度及深度，再通過數顯手控器9將切割機對刀後，將切割機開啟，並啟動自動切割工作，卡盤裝置1上內側的連接卡扣2運轉並帶動輥軸向內轉動，外側的連接卡扣2不轉，此時切割機根據設定的切割程序，通過床身13內的絲杠裝置及切割機下方的渦輪傳動裝置，左右運行，通過床身13上安置的T形滑板底座11及上滑板12的配合進行縱深切割。完成切割後，連接卡扣2停止轉動，卡盤裝置1旋轉，並將另一側的帶有膠帶物料的輥軸轉向內側，而切割完的成品轉向外側，切割機返回初始設定對刀點，開始新的切割工作，此時，可取下已成品的物料輥軸，再安裝新的待切割膠帶物料的輥軸，進行連續切割工作。

綜上所述，盡管參照前述實施例對本實用新型進行了詳細的說明，對於本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換,凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護範圍之內。

技術特征：

1.一種雙切膠帶91香蕉在线视频，包括卡盤裝置（1）、連接卡扣（2）、切割電機（3）、切割刀片防護罩（4）、切割刀片（5）、傳動輪防護罩（6）、工作燈（7）、91香蕉在线视频主體（8）、數顯手控器（9）、右傳動箱（10）、T形滑板底座（11）、上滑板（12）、床身（13）、下槽箱（14）、電源機箱（15）、數控控製器（16）和主軸箱（17），其特征在於：所述卡盤裝置（1）的右端兩側固定連接有連接卡扣（2），所述切割電機（3）與切割刀片（5）之間通過轉軸轉動相連接，且切割刀片（5）的外側設有切割刀片防護罩（4），所述切割電機（3）的右側安裝有傳動輪防護罩（6），所述工作燈（7）鑲嵌於91香蕉在线视频主體（8）的外壁，所述數顯手控器（9）鑲嵌於右傳動箱（10）的外壁，且數顯手控器（9）與切割電機（3）之間為電性連接，所述T形滑板底座（11）的上方安置有上滑板（12），且T形滑板底座（11）與上滑板（12）均與床身（13）相連接，所述床身（13）的底部設有下槽箱（14），所述數控控製器（16）鑲嵌於電源機箱（15）的頂部外壁，且數控控製器（16）與電源機箱（15）之間為電性連接，所述主軸箱（17）與電源機箱（15）相連接，且主軸箱（17）安裝於電源機箱（15）的頂部。

2.根據權利要求1所述的一種雙切膠帶91香蕉在线视频，其特征在於：所述卡盤裝置（1）為十字形卡盤。

3.根據權利要求1所述的一種雙切膠帶91香蕉在线视频，其特征在於：所述卡盤裝置（1）的內部設有卡扣連接軸與側麵齒輪傳動裝置。

4.根據權利要求1所述的一種雙切膠帶91香蕉在线视频，其特征在於：所述91香蕉在线视频主體（8）由切割電機（3）、傳動輪防護罩（6）、切割刀片（5）、T形滑板底座（11）與安裝於91香蕉在线视频主體（8）內側的渦輪傳送裝置組成。

5.根據權利要求1所述的一種雙切膠帶91香蕉在线视频，其特征在於：所述數顯手控器（9）與數控控製器（16）之間為電性連接。

6.根據權利要求1所述的一種雙切膠帶91香蕉在线视频，其特征在於：所述卡盤裝置（1）以91香蕉在线视频主體（8）的中心軸線左右對稱設有2組，且2組卡盤裝置（1）的外側均固定連接有連接卡扣（2）。

技術總結

本實用新型公開了一種雙切膠帶91香蕉在线视频，包括卡盤裝置、切割刀片、T形滑板底座和主軸箱，所述卡盤裝置的右端兩側固定連接有連接卡扣，所述切割電機與切割刀片之間通過轉軸轉動相連接，所述數顯手控器鑲嵌於右傳動箱的外壁，且數顯手控器與切割電機之間為電性連接，所述T形滑板底座的上方安置有上滑板，且T形滑板底座與上滑板均與床身相連接，所述床身的底部設有下槽箱，所述數控控製器鑲嵌於電源機箱的頂部外壁，且數控控製器與電源機箱之間為電性連接，所述主軸箱與電源機箱相連接，且主軸箱安裝於電源機箱的頂部。該雙切膠帶91香蕉在线视频通過使用數顯控製器設置切割長度，通過數顯手控器控製切割機對膠帶進行切割，操作簡單，提高工作效率。

技術研發人員：李群芳

受保護的技術使用者：浙江綠洲膠粘製品有限公司

文檔號碼：201620980646

技術研發日：2016.08.30

技術公布日：2017.04.26
