1.本實用新型涉及機械技術領域，具體為一種造紙機械的複卷機除塵裝置。

背景技術：

2.複卷機一般用於：雲母帶、紙張、薄膜的複卷分切，起到一切為二的作用，常用於將寬幅的卷材分切，更為後續的再次分切起到了重要的作用，是一種用於紙類、雲母帶、薄膜專用設備。其中，複卷機工作時容易產生粉塵，則需要用到除塵裝置將粉塵除去。

3.然而，現有的除塵裝置，多采用安裝過濾板的方式，進行除塵作業，由於過濾板在使用一段時間之後，會出現粉塵堆積阻塞的問題，傳統的處理方法為拆卸清理，但是這樣的方式較為繁瑣。因此91香蕉短视频對此做出改進，提出一種造紙機械的複卷機除塵裝置。

技術實現要素：

4.為了解決上述技術問題，本實用新型提供了如下的技術方案：

5.本實用新型一種造紙機械的複卷機除塵裝置，包括機座，所述機座頂端一側焊接有底座，所述底座頂端安裝有除塵箱，所述除塵箱頂端連接有機箱，所述機箱內部頂端安裝有一對電磁推杆，一對所述電磁推杆的輸出端均貫穿機箱與除塵箱，並連接有框架，所述框架的內部安裝有濾網，所述除塵箱內部頂端安裝有若幹連接引腳，若幹所述連接引腳一端穿插有銷軸，若幹所述連接引腳分別通過銷軸活動連接有一對刮板，且一對所述刮板的一側分別與濾網的一側相貼合，所述除塵箱在靠近刮板的內部頂端分別安裝有彈性伸縮杆，兩個所述彈性伸縮杆的一端分別與刮板的一側活動連接。

6.作為本實用新型的一種優選技術方案，所述除塵箱外壁一側連接有氣倉，所述氣倉內部安裝有抽氣泵，所述抽氣泵輸出端連接有吸塵導管。

7.作為本實用新型的一種優選技術方案，所述吸塵導管一端貫穿機座，並連接有擴口管，所述機座在靠近擴口管的內部一側安裝有複卷機本體。

8.作為本實用新型的一種優選技術方案，所述除塵箱內部滑動連接有集塵托盤，所述集塵托盤外壁一側連接有密封板。

9.作為本實用新型的一種優選技術方案，所述集塵托盤一側連接有設有傾斜麵，且所述集塵托盤在位於傾斜麵的相對一側焊接有擋板。

10.作為本實用新型的一種優選技術方案，所述除塵箱外壁連接有排氣管，所述排氣管外壁一側安裝有風速計，且所述風速計的檢測端貫穿排氣管的外壁，並延伸至內部。

11.作為本實用新型的一種優選技術方案，所述機箱外壁一側開設有圓口，所述圓口的內部卡合連接有風扇。

12.本實用新型的有益效果是：

13.1、該種造紙機械的複卷機除塵裝置，通過電磁推杆、濾網、連接引腳、刮板與彈性伸縮杆的配合使用，使得該除塵裝置實現了自動化清理濾網上附著的粉塵，代替了傳統的拆卸清理方式，通過利用電磁推杆輸出端帶動濾網進行移動，並利用彈性伸縮杆對刮板的彈性作用，使得刮板的一側對濾網實現擠壓，從而剮蹭掉濾網上附著的粉塵，並利用兩個電磁推杆輸出端往複運動的相互配合，使得該除塵裝置的除塵工作效率得到提高；

14.2、該種造紙機械的複卷機除塵裝置，通過抽氣泵與吸塵導管的配合使用，使得該除塵裝置對複卷機本體實現粉塵的抽取作用，並通過擴口管的連接，提高了該除塵裝置的吸塵效率，再通過集塵托盤的收集功能，使得該除塵裝置所吸收的粉塵得到收集，並有利於集中化處理，同時，通過傾斜麵與擋板的相互配合，提高了集塵托盤的收集率，避免較多的粉塵雜質出現散落的現象。本實用新型，結構簡單合理，設計新穎，能有效提高工作效率，且操作簡單，具有較高的實用價值。

附圖說明

15.附圖用來提供對本實用新型的進一步理解，並且構成說明書的一部分，與本實用新型的實施例一起用於解釋本實用新型，並不構成對本實用新型的限製。在附圖中：

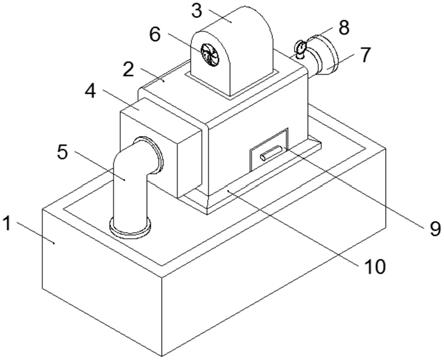

16.圖1是本實用新型一種造紙機械的複卷機除塵裝置的立體圖；

17.圖2是本實用新型一種造紙機械的複卷機除塵裝置的剖視圖；

18.圖3是本實用新型一種造紙機械的複卷機除塵裝置的圖2中結構a的放大示意圖；

19.圖4是本實用新型一種造紙機械的複卷機除塵裝置的集塵托盤結構示意圖。

20.圖中：1、機座；2、除塵箱；3、機箱；4、氣倉；5、吸塵導管；6、風扇；7、排氣管；8、風速計；9、密封板；10、底座；11、電磁推杆；12、濾網；13、抽氣泵；14、複卷機本體；15、擴口管；16、集塵托盤；17、連接引腳；18、刮板；19、彈性伸縮杆；20、傾斜麵；21、擋板。

具體實施方式

21.以下結合附圖對本實用新型的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用於說明和解釋本實用新型，並不用於限定本實用新型。

22.實施例：如圖1-4所示，本實用新型一種造紙機械的複卷機除塵裝置，包括機座1，機座1頂端一側焊接有底座10，底座10頂端安裝有除塵箱2，除塵箱2頂端連接有機箱3，機箱3內部頂端安裝有一對電磁推杆11，一對電磁推杆11的輸出端均貫穿機箱3與除塵箱2，並連接有框架，框架的內部安裝有濾網12，除塵箱2內部頂端安裝有若幹連接引腳17，若幹連接引腳17一端穿插有銷軸，若幹連接引腳17分別通過銷軸活動連接有一對刮板18，且一對刮板18的一側分別與濾網12的一側相貼合，除塵箱2在靠近刮板18的內部頂端分別安裝有彈性伸縮杆19，兩個彈性伸縮杆19的一端分別與刮板18的一側活動連接。

23.其中，除塵箱2外壁一側連接有氣倉4，氣倉4內部安裝有抽氣泵13，抽氣泵13輸出端連接有吸塵導管5，通過抽氣泵13與吸塵導管5的配合使用，使得該除塵裝置對複卷機本體14實現粉塵的抽取作用。

24.其中，吸塵導管5一端貫穿機座1，並連接有擴口管15，機座1在靠近擴口管15的內部一側安裝有複卷機本體14，通過擴口管15的連接，提高了該除塵裝置的吸塵效率。

25.其中，除塵箱2內部滑動連接有集塵托盤16，集塵托盤16外壁一側連接有密封板9，通過集塵托盤16的收集功能，使得該除塵裝置所吸收的粉塵得到收集，並有利於集中化處理。

26.其中，集塵托盤16一側連接有設有傾斜麵20，且集塵托盤16在位於傾斜麵20的相

對一側焊接有擋板21，通過傾斜麵20與擋板21的相互配合，提高了集塵托盤16的收集率，避免較多的粉塵雜質出現散落的現象。

27.其中，除塵箱2外壁連接有排氣管7，排氣管7外壁一側安裝有風速計8，且風速計8的檢測端貫穿排氣管7的外壁，並延伸至內部，通過風速計8的安裝使用，使得該除塵裝置的通透性得到檢測，從而便於知曉該除塵裝置部件的運轉是否良好。

28.其中，機箱3外壁一側開設有圓口，圓口的內部卡合連接有風扇6，通過風扇6的排氣散熱，使得電磁推杆11可以運作更好。

29.工作原理：在使用該種造紙機械的複卷機除塵裝置時，首先，將該裝置安裝到指定的工作區域，並進行通電測試，在確保通透性良好，且除塵作業可以實現之後，再進行與複卷機的對接，並通過電磁推杆11、濾網12、連接引腳17、刮板18與彈性伸縮杆19的配合使用，使得該除塵裝置實現了自動化清理濾網12上附著的粉塵，代替了傳統的拆卸清理方式，通過利用電磁推杆11輸出端帶動濾網12進行移動，並利用彈性伸縮杆19對刮板18的彈性作用，使得刮板18的一側對濾網12實現擠壓，從而剮蹭掉濾網12上附著的粉塵，並利用兩個電磁推杆11輸出端往複運動的相互配合，使得該除塵裝置的除塵工作效率得到提高，該種造紙機械的複卷機除塵裝置，通過抽氣泵13與吸塵導管5的配合使用，使得該除塵裝置對複卷機本體14實現粉塵的抽取作用，並通過擴口管15的連接，提高了該除塵裝置的吸塵效率，再通過集塵托盤16的收集功能，使得該除塵裝置所吸收的粉塵得到收集，並有利於集中化處理，同時，通過傾斜麵20與擋板21的相互配合，提高了集塵托盤16的收集率，避免較多的粉塵雜質出現散落的現象。本實用新型，結構簡單合理，設計新穎，能有效提高工作效率，且操作簡單便，具有較高的實用價值。

30.最後應說明的是：在本實用新型的描述中，需要說明的是，術語“豎直”、“上”、“下”、“水平”等指示的方位或位置關係為基於附圖所示的方位或位置關係，僅是為了便於描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限製。

31.在本實用新型的描述中，還需要說明的是，除非另有明確的規定和限定，術語“設置”、“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對於本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。

32.以上所述僅為本實用新型的優選實施例而已，並不用於限製本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對於本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護範圍之內。

技術特征：

1.一種造紙機械的複卷機除塵裝置，包括機座（1），其特征在於，所述機座（1）頂端一側焊接有底座（10），所述底座（10）頂端安裝有除塵箱（2），所述除塵箱（2）頂端連接有機箱（3），所述機箱（3）內部頂端安裝有一對電磁推杆（11），一對所述電磁推杆（11）的輸出端均貫穿機箱（3）與除塵箱（2），並連接有框架，所述框架的內部安裝有濾網（12），所述除塵箱（2）內部頂端安裝有若幹連接引腳（17），若幹所述連接引腳（17）一端穿插有銷軸，若幹所述連接引腳（17）分別通過銷軸活動連接有一對刮板（18），且一對所述刮板（18）的一側分別與濾網（12）的一側相貼合，所述除塵箱（2）在靠近刮板（18）的內部頂端分別安裝有彈性伸縮杆（19），兩個所述彈性伸縮杆（19）的一端分別與刮板（18）的一側活動連接。2.根據權利要求1所述的一種造紙機械的複卷機除塵裝置，其特征在於，所述除塵箱（2）外壁一側連接有氣倉（4），所述氣倉（4）內部安裝有抽氣泵（13），所述抽氣泵（13）輸出端連接有吸塵導管（5）。3.根據權利要求2所述的一種造紙機械的複卷機除塵裝置，其特征在於，所述吸塵導管（5）一端貫穿機座（1），並連接有擴口管（15），所述機座（1）在靠近擴口管（15）的內部一側安裝有複卷機本體（14）。4.根據權利要求1所述的一種造紙機械的複卷機除塵裝置，其特征在於，所述除塵箱（2）內部滑動連接有集塵托盤（16），所述集塵托盤（16）外壁一側連接有密封板（9）。5.根據權利要求4所述的一種造紙機械的複卷機除塵裝置，其特征在於，所述集塵托盤（16）一側連接有設有傾斜麵（20），且所述集塵托盤（16）在位於傾斜麵（20）的相對一側焊接有擋板（21）。6.根據權利要求1所述的一種造紙機械的複卷機除塵裝置，其特征在於，所述除塵箱（2）外壁連接有排氣管（7），所述排氣管（7）外壁一側安裝有風速計（8），且所述風速計（8）的檢測端貫穿排氣管（7）的外壁，並延伸至內部。7.根據權利要求1所述的一種造紙機械的複卷機除塵裝置，其特征在於，所述機箱（3）外壁一側開設有圓口，所述圓口的內部卡合連接有風扇（6）。

技術總結

本實用新型公開了一種造紙機械的複卷機除塵裝置，包括機座，機座頂端一側焊接有底座，底座頂端安裝有除塵箱，除塵箱頂端連接有機箱，機箱內部頂端安裝有一對電磁推杆，一對電磁推杆的輸出端均貫穿機箱與除塵箱，並連接有框架，框架的內部安裝有濾網，除塵箱內部頂端安裝有若幹連接引腳，若幹連接引腳一端穿插有銷軸，若幹連接引腳分別通過銷軸活動連接有一對刮板，且一對刮板的一側分別與濾網的一側相貼合，除塵箱在靠近刮板的內部頂端分別安裝有彈性伸縮杆，兩個彈性伸縮杆的一端分別與刮板的一側活動連接。該種造紙機械的複卷機除塵裝置，結構簡單合理，設計新穎，能有效提高工作效率，且操作簡單便，具有較高的實用價值。具有較高的實用價值。具有較高的實用價值。

技術研發人員：劉國榮 王義勇

受保護的技術使用者：泰盛（江西）生活用品有限公司

技術研發日：2021.08.16

技術公布日：2022/2/11
