1.本實用新型涉及銅箔91香蕉在线视频技術領域，具體為一種銅箔91香蕉在线视频用幅寬自動調節裝置。

背景技術：

2.91香蕉在线视频是一種將寬幅紙張、雲母帶或薄膜分切成多條窄幅大香蕉三级电影的機械設備，常用於造紙機械、電線電纜雲母帶及印刷包裝機械。91香蕉在线视频主要的運用於：無紡布；雲母帶、紙張、絕緣大香蕉三级电影及各種薄膜大香蕉三级电影分切、特別適宜於窄帶(無紡布，紙張，絕緣大香蕉三级电影、雲母帶、薄膜等等)的分切。它的原理：1.紙91香蕉在线视频要將整卷或整張原大香蕉三级电影進行固定長度分切加工，例如塑料包裝大香蕉三级电影、包裝紙箱、鋼板、膠片、皮革、木片等進行分切加工，都要用到定長分切控製；2.分切長度可連續設定，如果實際分切長度有誤差，容易通過設定參數的方式校準；3.紙91香蕉在线视频分切控製分為靜態和動態分切兩種：在設定長度到達時準確停機，然後靜態分切加工，分切後重新啟動運行；在設定的長度到達時，不停機發出分切信號，91香蕉在线视频在大香蕉三级电影運動過程中動態分切加工。

3.在銅箔生產中，經後處理機處理完後的半成品，需要根據客戶的要求，分切成不同的幅寬，再進行包裝交付，目前市場上絕大多數的91香蕉在线视频，都需要手動進行幅寬調節，一般以卷尺作為測量工具，其幅寬精度、效率都比較低，而且人工調節容易出錯，在自動化生產的大背景下，顯然不符企業追求高精度、高效率的宗旨。為此，91香蕉短视频需要提供一種銅箔91香蕉在线视频用幅寬自動調節裝置來解決上述的問題。

技術實現要素：

4.本實用新型的目的在於提供一種銅箔91香蕉在线视频用幅寬自動調節裝置，通過電機驅動螺紋杆來使得切割套相向運動，使得兩組切割套之間的切割幅寬可以自動化調整，配合被電動推杆驅動移動的輸料輥，從而實現銅箔切割時的幅寬自動化，以解決上述背景技術中提出的問題。

5.為實現上述目的，本實用新型提供如下技術方案：一種銅箔91香蕉在线视频用幅寬自動調節裝置，包括有切割架台，所述切割架台的架體內部開設有開口腔，所述開口腔的腔室內頂部固定安裝有兩組對稱分布設置的電動推杆，每組所述電動推杆的活塞杆一端均固定連接有滑塊，兩組所述滑塊的塊體之間轉動安裝連接有水平設置的輸料輥，所述輸料輥升降移動設置於開口腔的腔室內，所述滑塊的塊體滑動連接於開口腔的腔室內壁上，所述開口腔的腔室底部固定安裝有電機，所述電機的輸出軸端固定連接有水平設置的螺紋杆，所述螺紋杆的杆體通過軸承轉動連接於開口腔的腔室裏，所述螺紋杆的杆體上螺紋連接有螺紋套一和螺紋套二，所述螺紋套一和螺紋套二相向運動設置，且所述螺紋套一和螺紋套二的套體上端均通過連接塊固定連接有軸套，所述軸套的套體一端通過連接杆固定連接有切割套，所述切割套的套體上設有環繞的切割片，所述切割套內滑動套設有固定杆，所述固定杆水平固定安裝於開口腔的腔室底部。

6.優選的，所述滑塊的塊體一側固定連接有垂直設置的滑板，所述滑板的板體長度至少小於滑塊1cm。

7.優選的，所述開口腔的腔室內壁兩側均固定連接有固定板，所述固定板設置為矩形板，且所述固定板的板體中部開設有矩形狀的滑槽，所述滑板的板體一端滑動連接於滑槽內，且所述滑槽的槽體兩端均膠接有防碰撞橡膠塊，所述防碰撞橡膠塊設置為球形凸起結構。

8.優選的，所述螺紋杆的杆體包括有螺紋段一和螺紋段二，所述螺紋段一和螺紋段二上的螺紋相反設置，所述螺紋套一螺紋安裝於螺紋段一的杆體上，所述螺紋套二螺紋安裝於螺紋段二的杆體上。

9.優選的，所述開口腔的腔室內底部開設有滑腔，所述螺紋套一和螺紋套二都通過連接塊固定連接有相同形狀的滑條，所述滑條設置為矩形條，且所述滑條的底部一端滑動連接於滑腔內。

10.優選的，所述固定杆的杆體上開設有兩排對稱設置的導槽，兩組所述導槽分布設置為一排，每組所述切割套的套體內部均固定連接有兩組對稱設置的卡塊，所述卡塊呈為方形，且所述切割套的套體通過卡塊滑動套設於固定杆的導槽上。

11.與現有技術相比，本實用新型的有益效果：在切割架台的開口腔內使用電動推杆傳動驅動輸料輥升降移動，並在輸料輥的輥體兩端均使用滑塊、滑板和帶有滑槽的固定板配合，使得輸料輥可以穩定的升降移動於開口腔內，且通過電機傳動驅動螺紋杆旋轉，螺紋杆上設置有相反螺紋的螺紋段一和螺紋段二，使用螺紋套設於螺紋杆上，從而帶動兩組切割套於固定杆上相向運動，自動化實現切割片之間的距離調整，並與升降移動的輸料輥配合，進而達到切割不同幅寬銅箔的目的，其幅寬精度、效率較高，比較人工調節容不易出錯，在自動化生產的大背景下，符合企業追求高精度、高效率的宗旨；

12.同時，還在切割套的一端固定設置軸套，軸套使用滑動設置於固定杆上，以便帶動切割套移動使用。

附圖說明

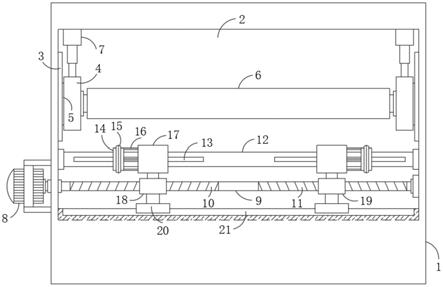

13.圖1為本實用新型的主視結構局部剖麵示意圖；

14.圖2為本實用新型的主視結構示意圖；

15.圖3為本實用新型固定板的側視結構示意圖；

16.圖4為本實用新型切割套的側視結構示意圖。

17.圖中：1、切割架台；2、開口腔；3、固定板；301、滑槽；302、防碰撞橡膠塊；4、滑塊；5、滑板；6、輸料輥；7、電動推杆；8、電機；9、螺紋杆；10、螺紋段一；11、螺紋段二；12、固定杆；13、導槽；14、切割套；15、切割片；16、連接杆；17、軸套；18、螺紋套一；19、螺紋套二；20、滑條；21、滑腔；22、卡塊。

具體實施方式

18.下麵將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基於本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下

所獲得的所有其他實施例，都屬於本實用新型保護的範圍。

19.請參閱圖1‑4，本實用新型提供一種技術方案：一種銅箔91香蕉在线视频用幅寬自動調節裝置，包括有切割架台1，切割架台1的架體內部開設有開口腔2，開口腔2的腔室內頂部固定安裝有兩組對稱分布設置的電動推杆7，每組電動推杆7的活塞杆一端均固定連接有滑塊4，兩組滑塊4的塊體之間轉動安裝連接有水平設置的輸料輥6，輸料輥6升降移動設置於開口腔2的腔室內，滑塊4的塊體滑動連接於開口腔2的腔室內壁上，其中滑塊4的塊體一側固定連接有垂直設置的滑板5，滑板5的板體長度至少小於滑塊4為1cm。開口腔2的腔室內壁兩側均固定連接有固定板3，固定板3設置為矩形板，且固定板3的板體中部開設有矩形狀的滑槽301，滑板5的板體一端滑動連接於滑槽301內，且滑槽301的槽體兩端均膠接有防碰撞橡膠塊302，防碰撞橡膠塊302設置為球形凸起結構；在切割架台1的開口腔2內使用電動推杆7傳動驅動輸料輥6升降移動，並在輸料輥6的輥體兩端均使用滑塊4、滑板5和帶有滑槽301的固定板3配合，使得輸料輥6可以穩定的升降移動於開口腔2內；

20.開口腔2的腔室底部固定安裝有電機8，電機8的輸出軸端固定連接有水平設置的螺紋杆9，螺紋杆9的杆體通過軸承轉動連接於開口腔2的腔室裏，螺紋杆9的杆體上螺紋連接有螺紋套一18和螺紋套二19，螺紋套一18和螺紋套二19相向運動設置，螺紋套一18和螺紋套二19的套體上端均通過連接塊固定連接有軸套17，軸套17的套體一端通過連接杆16固定連接有切割套14，其中螺紋杆9的杆體包括有螺紋段一10和螺紋段二11，螺紋段一10和螺紋段二11上的螺紋相反設置，螺紋套一18螺紋安裝於螺紋段一10的杆體上，螺紋套二19螺紋安裝於螺紋段二11的杆體上。開口腔2的腔室內底部開設有滑腔21，螺紋套一18和螺紋套二19都通過連接塊固定連接有相同形狀的滑條20，滑條20設置為矩形條，且滑條20的底部一端滑動連接於滑腔21內；通過電機8傳動驅動螺紋杆9旋轉，螺紋杆9上設置有相反螺紋的螺紋段一10和螺紋段二11，使得螺紋段一10和螺紋段二11上的螺紋套一18和螺紋套二19呈現相對運動，從而帶動兩組切割套14於固定杆12上相向運動，自動化實現切割片15之間的距離調整；

21.切割套14的套體上設有環繞的切割片15，切割套14內滑動套設有固定杆12，固定杆12水平固定安裝於開口腔2的腔室底部；其中固定杆12的杆體上開設有兩排對稱設置的導槽13，兩組導槽13分布設置為一排，每組切割套14的套體內部均固定連接有兩組對稱設置的卡塊22，卡塊22呈為方形，且切割套14的套體通過卡塊22滑動套設於固定杆12的導槽13上，使用卡塊22與固定杆12上的導槽13配合，可提高切割套14移動時的穩定性。

22.具體使用說明如下：在實際使用時，啟動並使用電機8傳動驅動螺紋杆9旋轉，螺紋杆9上設置有相反螺紋的螺紋段一10和螺紋段二11，使得螺紋段一10和螺紋段二11上的螺紋套一18和螺紋套二19呈現相對運動，帶動固定杆12上的軸套17相對運動，從而帶動兩組切割套14於固定杆12上相向運動，並使用卡塊22與固定杆12上的導槽13配合，可提高切割套14移動時的穩定性，自動化實現切割片15之間的距離調整，啟動並使用電動推杆7升降輸料輥6移動，移動後的輸料輥6靠近切割套14，切割片15對輸料輥6上的銅箔進行切割工作，從而實現銅箔切割時的幅寬自動化控製，其幅寬精度、效率較高，比較人工調節容不易出錯，在自動化生產的大背景下，符合企業追求高精度、高效率的宗旨。

23.盡管已經示出和描述了本實用新型的實施例，對於本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修

改、替換和變型，本實用新型的範圍由所附權利要求及其等同物限定。

技術特征：

1.一種銅箔91香蕉在线视频用幅寬自動調節裝置，包括有切割架台(1)，其特征在於：所述切割架台(1)的架體內部開設有開口腔(2)，所述開口腔(2)的腔室內頂部固定安裝有兩組對稱分布設置的電動推杆(7)，每組所述電動推杆(7)的活塞杆一端均固定連接有滑塊(4)，兩組所述滑塊(4)的塊體之間轉動安裝連接有水平設置的輸料輥(6)，所述輸料輥(6)升降移動設置於開口腔(2)的腔室內，所述滑塊(4)的塊體滑動連接於開口腔(2)的腔室內壁上，所述開口腔(2)的腔室底部固定安裝有電機(8)，所述電機(8)的輸出軸端固定連接有水平設置的螺紋杆(9)，所述螺紋杆(9)的杆體通過軸承轉動連接於開口腔(2)的腔室裏，所述螺紋杆(9)的杆體上螺紋連接有螺紋套一(18)和螺紋套二(19)，所述螺紋套一(18)和螺紋套二(19)相向運動設置，且所述螺紋套一(18)和螺紋套二(19)的套體上端均通過連接塊固定連接有軸套(17)，所述軸套(17)的套體一端通過連接杆(16)固定連接有切割套(14)，所述切割套(14)的套體上設有環繞的切割片(15)，所述切割套(14)內滑動套設有固定杆(12)，所述固定杆(12)水平固定安裝於開口腔(2)的腔室底部。2.根據權利要求1所述的一種銅箔91香蕉在线视频用幅寬自動調節裝置，其特征在於：所述滑塊(4)的塊體一側固定連接有垂直設置的滑板(5)，所述滑板(5)的板體長度至少小於滑塊(4)1cm。3.根據權利要求2所述的一種銅箔91香蕉在线视频用幅寬自動調節裝置，其特征在於：所述開口腔(2)的腔室內壁兩側均固定連接有固定板(3)，所述固定板(3)設置為矩形板，且所述固定板(3)的板體中部開設有矩形狀的滑槽(301)，所述滑板(5)的板體一端滑動連接於滑槽(301)內，且所述滑槽(301)的槽體兩端均膠接有防碰撞橡膠塊(302)，所述防碰撞橡膠塊(302)設置為球形凸起結構。4.根據權利要求1所述的一種銅箔91香蕉在线视频用幅寬自動調節裝置，其特征在於：所述螺紋杆(9)的杆體包括有螺紋段一(10)和螺紋段二(11)，所述螺紋段一(10)和螺紋段二(11)上的螺紋相反設置，所述螺紋套一(18)螺紋安裝於螺紋段一(10)的杆體上，所述螺紋套二(19)螺紋安裝於螺紋段二(11)的杆體上。5.根據權利要求4所述的一種銅箔91香蕉在线视频用幅寬自動調節裝置，其特征在於：所述開口腔(2)的腔室內底部開設有滑腔(21)，所述螺紋套一(18)和螺紋套二(19)都通過連接塊固定連接有相同形狀的滑條(20)，所述滑條(20)設置為矩形條，且所述滑條(20)的底部一端滑動連接於滑腔(21)內。6.根據權利要求5所述的一種銅箔91香蕉在线视频用幅寬自動調節裝置，其特征在於：所述固定杆(12)的杆體上開設有兩排對稱設置的導槽(13)，兩組所述導槽(13)分布設置為一排，每組所述切割套(14)的套體內部均固定連接有兩組對稱設置的卡塊(22)，所述卡塊(22)呈為方形，且所述切割套(14)的套體通過卡塊(22)滑動套設於固定杆(12)的導槽(13)上。

技術總結

本實用新型公開了一種銅箔91香蕉在线视频用幅寬自動調節裝置，包括有切割架台，所述切割架台的架體內部開設有開口腔，所述開口腔的腔室內頂部固定安裝有兩組對稱分布設置的電動推杆，每組所述電動推杆的活塞杆一端均固定連接有滑塊，兩組所述滑塊的塊體之間轉動安裝連接有水平設置的輸料輥，所述輸料輥升降移動設置於開口腔的腔室內。本實用新型在切割架台的開口腔內使用電動推杆傳動驅動輸料輥升降移動，使得輸料輥可以穩定的升降移動於開口腔內，且通過電機傳動驅動螺紋杆旋轉，從而帶動兩組切割套於固定杆上相向運動，自動化實現切割片之間的距離調整，並與升降移動的輸料輥配合，進而達到切割不同幅寬銅箔的目的。達到切割不同幅寬銅箔的目的。達到切割不同幅寬銅箔的目的。

技術研發人員：李結平

受保護的技術使用者：蘇州鼎佳精密科技股份有限公司

技術研發日：2021.03.25

技術公布日：2021/12/24
