本發明涉及91香蕉在线视频領域，具體為一種收卷軸可翻轉的薄膜91香蕉在线视频。

背景技術：

91香蕉在线视频是一種將寬幅紙張、雲母帶或薄膜分切成多條窄幅大香蕉三级电影的機械設備，常用於造紙機械、電線電纜雲母帶及印刷包裝機械。

現有的用於塑料薄膜分切的91香蕉在线视频存在以下問題：

1、現有的91香蕉在线视频普遍采用上下兩支收卷軸收料，收料時，需要等待兩支收卷軸上的大香蕉三级电影全部收完並將成品大香蕉三级电影卸下後才能開始下一次收卷，兩次收卷過程之間存在時間浪費，導致工人工作時間加大，生產效率降低。

2、現有的91香蕉在线视频普遍采用懸掛式收卷壓輥，懸掛式收卷壓輥由於有自重，在使用時無法精確調節壓力大小，容易導致大香蕉三级电影收不齊整。

3、現有的91香蕉在线视频上的圓刀裝置需要根據需求人工手動調節刀與刀的間距，不僅費時費力，浪費人工，而且容易出現偏差，造成分切錯誤，浪費原大香蕉三级电影。

4、現有的91香蕉在线视频配套使用的卸料架普遍為機械式卸料架，卸料時需要人工手動推動卸料臂轉向，且卸料臂隻能水平方向轉動，不僅費時費力，而且不便於大香蕉三级电影打包。

技術實現要素：

針對現有技術中的問題，本發明提供一種收卷軸可翻轉的薄膜91香蕉在线视频。

為實現以上技術目的,本發明的技術方案是：

一種收卷軸可翻轉的薄膜91香蕉在线视频，包括PLC控製機構、放卷機構、91香蕉在线视频構、收卷機構和卸料機構，所述PLC控製機構分別與放卷機構、91香蕉在线视频構、收卷機構和卸料機構相連，所述放卷機構包括放卷電機、放卷傳動機構和接料平台，所述放卷傳動機構包括主牽引輥、牽引壓輥、放卷製動器、導輥和糾偏控製器，所述收卷機構包括收卷電機、收卷傳動機構和收卷軸，所述收卷軸至少包括兩個，所述收卷機構還包括收卷軸翻轉機構，所述收卷軸翻轉機構包括收卷軸翻轉板、收卷軸支撐板、用於驅動收卷軸翻轉板翻轉並定位的翻轉板氣缸和用於收卷軸定位的收卷軸氣缸，所述收卷軸的一端與收卷軸翻轉板連接，另一端與收卷軸支撐板連接。

從以上描述可以看出，本發明具備以下優點：利用收卷軸翻轉機構實現收卷軸的翻轉，使得一部分收卷軸工作時，另一部分收卷軸進行卸料，以避免工時的浪費，從而提高生產效率。

作為改進，所述收卷傳動機構包括平推式收卷壓輥，所述平推式收卷壓輥包括壓料杆、壓輥、用於推動壓料杆的壓料杆氣缸、用於推動壓輥的壓輥氣缸和壓輥直線滑軌，所述壓輥直線滑軌位於壓輥的兩側，所述壓輥沿壓輥直線滑軌運動；平推式收卷壓輥不受壓輥自重影響，壓力穩定，能夠實現壓力的精確調節。

作為改進，所述平推式收卷壓輥還包括設於壓輥下方的靜電消除器和收卷裁切軸。

作為改進，所述卸料機構包括卸料架、卸料杆、卸料架底板、回轉機構、翻轉機構、用於驅動回轉機構的回轉電機和用於驅動翻轉機構的翻轉氣缸，所述回轉機構通過卸料架設於卸料架底板上，所述翻轉機構與卸料杆相連並設於回轉機構上；利用電機驅動回轉機構實現卸料杆的水平轉動，利用氣缸驅動翻轉機構實現卸料杆的90度翻轉，實現卸料杆的位置變化，省時省力，卸料方便。

作為改進，所述91香蕉在线视频構包括圓刀自動調刀裝置，所述圓刀自動調刀裝置包括用於設置上切刀的上圓刀架、用於設置下切刀的圓刀固定軸、電缸、圓刀推動氣缸、調刀裝置、圓刀傳動電機和齒輪傳動機構；在PLC控製機構的控製下，圓刀自動調刀裝置自動精確調節刀與刀的間距和切割深度，對大香蕉三级电影精確進行分切，省時省力，精度高。

附圖說明

圖1是本發明的結構示意圖；

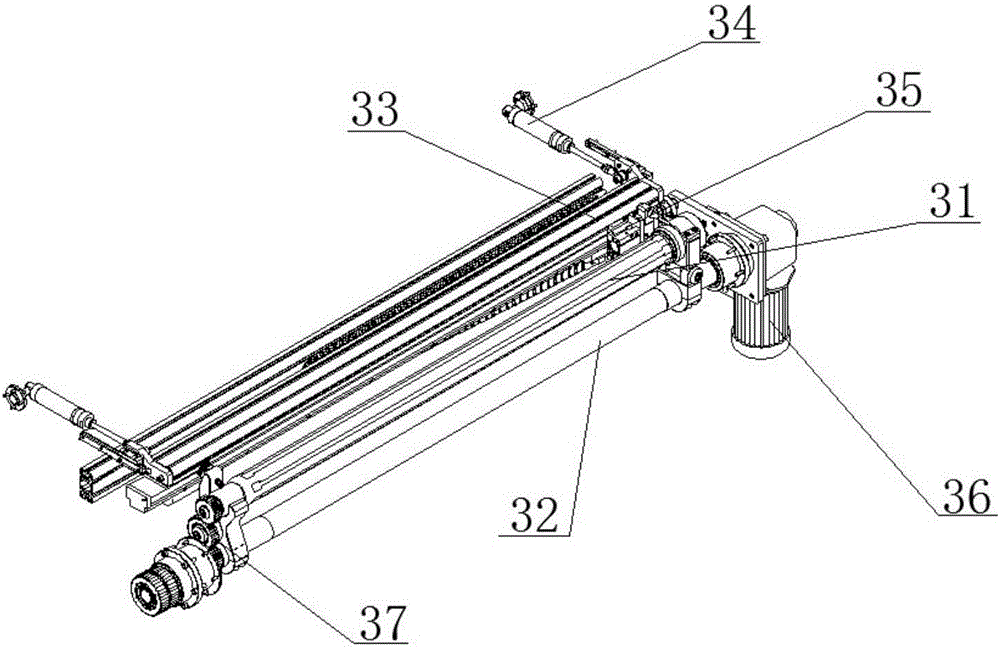

圖2是本發明圓刀自動調刀裝置的結構示意圖；
