本實用新型涉及鋁箔加工設備領域，特別是涉及一種鋁箔精91香蕉在线视频。

背景技術：

鋁箔91香蕉在线视频主要是用於將寬度較大的鋁箔卷材按照需求進行裁切分成寬度較小的鋁箔卷材，而目前的鋁箔91香蕉在线视频，在裁切鋁箔時，鋁箔會在牽引傳導的過程中時常發生滑動而導偏的現象，跑偏的鋁箔被切割後變成廢料，如此便會導致鋁箔卷材和設備的損耗無謂地增加，因此目前需要工人時刻監視鋁箔是否在牽引輥傳遞過程中跑偏，若出現跑偏情況就需要停下來進行人工校正，這樣會出現較大誤差，也嚴重影響了生產的效率，不僅如此，鋁箔在牽引輥上的滑動會使得鋁箔的傳動不平穩，並且目前的收卷輥不能保證收卷的張力一致，進而導致收卷成品的斷麵不整齊，因此目前的鋁箔91香蕉在线视频存在偏卷和鬆卷的情況，使得鋁箔尺寸不精確，也嚴重影響了生產效率。

技術實現要素：

本實用新型的目的是提供一種鋁箔精91香蕉在线视频，以解決上述現有技術存在的問題，使鋁箔91香蕉在线视频防止鬆卷和偏卷，精確鋁箔尺寸。

為實現上述目的，本實用新型提供了如下方案：本實用新型提供一種鋁箔精91香蕉在线视频，包括機架，所述機架上依次軸接有放料機構、牽引機構、收卷機鉤，所述牽引機構與收卷機構之間設有自動糾偏裝置，所述自動糾偏裝置包括糾偏軸，所述糾偏軸外套接有糾偏輥，所述糾偏輥兩端設有檢測裝置，所述糾偏軸的兩端設有調節部，所述檢測裝置為調節部傳遞信號所述自動糾偏裝置與收卷機構之間設有切割機構，所述切割機構包括切刀架，所述切刀架兩端固接機架，所述切刀架滑動連接有切刀裝置，所述切刀架的下方設有切割輥，所述切割輥兩端軸接在機架上，所述收卷機構包括收卷輥，所述收卷輥內插接有滑差軸，所述滑差軸的兩端軸接在機架上。

優選的，所述檢測裝置包括牽引線，所述牽引線一端繞製在所述糾偏輥兩端上繞接，所述牽引線另一端連接傳感器。

優選的，所述調節部包括固定頭，所述固定頭固接在糾偏軸的兩端，所述固定頭軸接有滑塊，所述機架兩端開設有滑槽，所述滑塊與滑槽滑動連接。

優選的，所述滑槽底端設有糾偏螺杆，所述糾偏螺杆的一端與滑塊接觸連接，所述糾偏螺杆的另一端軸接有糾偏電機，所述糾偏電機與傳感器電性連接。

優選的，所述切刀裝置包括切刀滑軌，所述切刀滑軌固定在切刀架上，所述切刀滑軌滑動連接有兩個切刀，所述切刀包括刀頭和連接頭，所述連接頭的一端固接刀頭，所述連接頭的另一端開設有第一限位孔，所述連接頭的一個側麵上開設有第二限位孔，所述第一限位孔與第二限位孔相貫通。

優選的，所述第二限位孔插入有第二限位螺杆，所述第一限位孔與第二限位孔的連接處通過軸承架設有傳動齒輪，所述第二限位螺杆與傳動齒輪齧合，所述傳動齒輪上開設有中心孔，所述中心孔內設有螺紋，所述中心孔內螺紋連接有第一限位螺杆。

優選的，所述切刀滑軌底端開設有若幹第三限位孔，所述第三限位孔間隔順序排列，所述第三限位孔的孔壁上設有與第一限位螺杆相適配的螺紋。

優選的，放料機構包括放料輥，所述放料輥軸接在機架上。

優選的，所述牽引機構包括若幹個牽引輥，所述牽引輥軸接在機架上，每兩個相鄰的所述牽引輥之間交錯相間排列，靠近糾偏輥的牽引輥設置在糾偏輥的下方。

本實用新型公開了以下技術效果：本實用新型為了防止鬆卷和偏卷，首先對產生問題的源頭進行改進處理，采用滑差軸帶動收料輥收卷，利用滑差軸可自動調節對鋁箔卷料張緊力，使得收卷機構上鋁箔的張緊力與牽引機構上鋁箔的張緊力一致，同時采用自動糾偏裝置上的檢測裝置檢測到傳動輥上的卷料位置是否跑偏，並能根據檢測裝置控製調節部調節糾偏輥的左右高度差來對輥上卷料位置進行修正，完全不需要人工校正，提高了生產效率的同時，進一步精確了鋁箔尺寸，使得最終收卷的鋁箔卷材斷麵整齊，防止了偏卷和鬆卷的情況，解決了老式鋁箔91香蕉在线视频存在的技術問題。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下麵將對實施例中所需要使用的附圖作簡單地介紹，顯而易見地，下麵描述中的附圖僅僅是本實用新型的一些實施例，對於本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

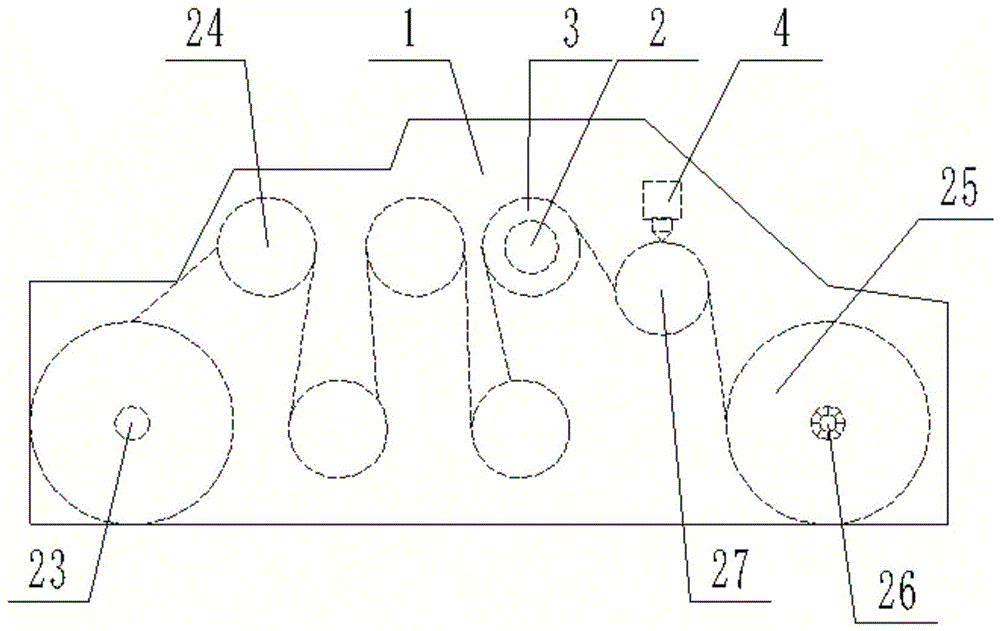

圖1為本實用新型中鋁箔精91香蕉在线视频的結構示意圖；

圖2為本實用新型中自動糾偏裝置的結構示意圖；

圖3為本實用新型中切割機構的結構示意圖；

圖4為本實用新型中連接頭與切刀滑軌連接配合的結構示意圖；

圖5為圖4中a的局部放大圖；

圖6為本實用新型中第二限位螺杆與傳動齒輪配合使用的俯視圖；

其中，1為機架，2為糾偏軸，3為糾偏輥，4為切刀架，5為牽引線，6為傳感器，7為固定頭，8為滑塊，9為滑槽，10為糾偏螺杆，11為糾偏電機，12為切刀滑軌，13為切刀，14為刀頭，15為連接頭，16為第一限位孔，17為第二限位孔，18為第二限位螺杆，19為傳動齒輪，20為中心孔，21為第一限位螺杆，22為第三限位孔，23為放料輥，24為牽引輥，25為收卷輥，26為滑差軸，27為切割輥。

具體實施方式

下麵將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基於本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本實用新型保護的範圍。

為使本實用新型的上述目的、特征和優點能夠更加明顯易懂，下麵結合附圖和具體實施方式對本實用新型作進一步詳細的說明。

參照圖1-6，本實用新型提供一種鋁箔精91香蕉在线视频，包括機架1，所述機架1上依次軸接有放料機構、牽引機構、收卷機鉤，所述牽引機構與收卷機構之間設有自動糾偏裝置，所述自動糾偏裝置包括糾偏軸2，所述糾偏軸2外套接有糾偏輥3，所述糾偏軸2兩端設有調節部，所述糾偏輥3兩端設有檢測裝置，所述檢測裝置檢測糾偏輥3上的鋁箔卷料位置是否出現偏移，並通過控製調節部調節糾偏軸2的左右高度對糾偏輥3上的鋁箔卷料位置進行修正，所述自動糾偏裝置與收卷機構之間設有切割機構，所述切割機構包括切刀架4，所述切刀架4兩端固接機架1，所述切刀架4滑動連接有切刀裝置，所述切刀架4的下部設有切割輥27，所述切割輥27兩端軸接機架1，所述收卷機構包括收卷輥25，所述收卷輥25內插接有滑差軸26，所述滑差軸26的兩端軸接機架1，滑差軸26軸接機架1內部的驅動電機(圖中未顯示)，由驅動電機帶動滑差軸26轉動，同時帶動收卷輥25進行收卷，帶動放料機構開始上料，鋁箔卷料纏繞在放料機構上，拉出鋁箔卷料的一端依次穿過自動糾偏裝置、牽引機構最終繞在收卷機構，此時啟動收卷機構的控製電機，帶動鋁箔卷料通過精91香蕉在线视频進行收卷，放料機構放出的鋁箔卷料通過牽引機構若存在跑偏的情況時，其中卷料多的一側會觸碰到糾偏輥3上的檢測裝置，檢測裝置帶動自動糾偏裝置，使得觸碰到檢測裝置的卷料一側抬高修正卷料位置後，卷料向另一側滑落離開檢測裝置，此時檢測裝置控製糾偏輥3自動歸位，而後鋁箔卷料通過切割機構裁剪兩端，廢料由分別固定在機架1兩側的廢料盒(圖中未顯示)收集，完成精修的鋁箔卷料被收卷機構收卷，通過滑差軸26調節張緊力進一步保證了鋁箔卷料不鬆卷，最終使得鋁箔卷料收卷整齊。

進一步優化方案，所述檢測裝置包括牽引線5，所述糾偏輥3兩端繞接牽引線5，所述牽引線5連接傳感器6，當鋁箔卷料觸碰到牽引線5時，傳感器6受到感應信號控製調節糾偏軸2的左右高度。

進一步優化方案，所述調節部包括固定頭7，所述糾偏軸2兩端固接固定頭7，所述固定頭7軸接有滑塊8，所述機架1兩端開設有滑槽9，所述滑塊8與滑槽9滑動連接，由滑塊8帶動糾偏軸2左右偏移，滑塊8在滑槽9內滑動，當滑塊8向上滑動時可抬起糾偏軸2的一端，使得滑槽9與糾偏軸2形成一定角度，並保證糾偏軸2的另一端依舊穩固。

進一步優化方案，所述滑槽9底端設有糾偏螺杆10，所述糾偏螺杆10的一端與滑塊8接觸連接，所述糾偏螺杆10的另一端軸接有糾偏電機11，所述糾偏電機11電性連接傳感器6，傳感器6在機架1上，傳感器6受到感應信號後對糾偏電機11發射脈衝信號控製糾偏電機11使其輸出軸轉動，帶動糾偏螺杆10向上運動抬起滑塊8在滑槽9內移動，使得糾偏軸2的一端被抬起。

進一步優化方案，所述切刀裝置包括切刀滑軌12，所述切刀滑軌12固定在切刀架4上，所述切刀滑軌12滑動連接有兩個切刀13，通過調整兩個切刀13的位置確定要切除卷材邊料的尺寸，所述切刀13包括刀頭14和連接頭15，所述連接頭15的一端固接刀頭14，刀頭14接觸連接在切割輥27上，傳送來的鋁箔卷料邊部被刀頭14清除，所述連接頭15的另一端開設有第一限位孔16，所述連接頭15的一個側麵上開設有第二限位孔17，所述第一限位孔16與第二限位孔17相貫通，兩個限位孔相互垂直形成l型通孔。

進一步優化方案，所述第二限位孔17插入有第二限位螺杆18，所述第一限位孔16與第二限位孔17的連接處通過軸承架設有傳動齒輪19，所述第二限位螺杆18與傳動齒輪19齧合，所述傳動齒輪19開設有中心孔20，所述中心孔20設有螺紋，所述中心孔20螺紋連接有第一限位螺杆21，傳動齒輪19被兩個軸承上下扣合並固定在第一限位孔16與第二限位孔17的連接處，通過旋扭第二限位螺杆18帶動傳動齒輪19轉動的同時，傳動齒輪19相應地帶動第一限位螺杆21向上或向下運動，第一限位螺杆21可伸出第一限位孔16。

進一步優化方案，所述切刀滑軌12底端開設有若幹第三限位孔22，所述第三限位孔22順序排列，所述第三限位孔22的孔壁設有與第一限位螺杆21相適配的螺紋，旋鈕第二限位螺杆18可帶動第一限位螺杆21向上運動並對準一個第三限位孔22螺紋連接，而後對第二限位螺杆18擰上一個螺帽(圖中未顯示)固定在第二限位孔17上，保證了調整好切刀13位置後對切刀13的限位穩固，使得卷料不會受到切刀不穩定的影響，導致切割位置出現跑偏問題。

進一步優化方案，放料機構包括放料輥23，所述放料輥23軸接在機架1上，需要精分切的鋁箔卷料纏繞在放料輥23上，收卷輥25轉動帶動放料輥23進行上料。

進一步優化方案，所述牽引機構包括若幹個牽引輥24，所述牽引輥24軸接在機架1上，每兩個相鄰的所述牽引輥24之間交錯相間排列，上料的鋁箔卷材通過交錯相間排列的牽引輥24能夠提高張緊力，靠近糾偏輥3的牽引輥24在糾偏輥3的下部，卷料通過牽引輥24傳送到糾偏輥3上。

在本實用新型的描述中，需要理解的是，術語“縱向”、“橫向”、“上”、“下”、“前”、“後”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”等指示的方位或位置關係為基於附圖所示的方位或位置關係，僅是為了便於描述本實用新型，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限製。

以上所述的實施例僅是對本實用新型的優選方式進行描述，並非對本實用新型的範圍進行限定，在不脫離本實用新型設計精神的前提下，本領域普通技術人員對本實用新型的技術方案做出的各種變形和改進，均應落入本實用新型權利要求書確定的保護範圍內。

技術特征：

1.一種鋁箔精91香蕉在线视频，其特征在於：包括機架(1)，所述機架(1)上依次軸接有放料機構、牽引機構、收卷機鉤，所述牽引機構與收卷機構之間設有自動糾偏裝置，所述自動糾偏裝置包括糾偏軸(2)，所述糾偏軸(2)外套接有糾偏輥(3)，所述糾偏輥(3)兩端設有檢測裝置，所述糾偏軸的兩端設有調節部，所述檢測裝置為調節部傳遞信號所述自動糾偏裝置與收卷機構之間設有切割機構，所述切割機構包括切刀架(4)，所述切刀架(4)兩端固接機架(1)，所述切刀架(4)滑動連接有切刀裝置，所述切刀架(4)的下方設有切割輥(27)，所述切割輥(27)兩端軸接在機架(1)上，所述收卷機構包括收卷輥(25)，所述收卷輥(25)內插接有滑差軸(26)，所述滑差軸(26)的兩端軸接在機架(1)上。

2.根據權利要求1所述的鋁箔精91香蕉在线视频，其特征在於：所述檢測裝置包括牽引線(5)，所述牽引線(5)一端繞製在所述糾偏輥(3)兩端上繞接，所述牽引線(5)另一端連接傳感器(6)。

3.根據權利要求2所述的鋁箔精91香蕉在线视频，其特征在於：所述調節部包括固定頭(7)，所述固定頭(7)固接在糾偏軸(2)的兩端，所述固定頭(7)軸接有滑塊(8)，所述機架(1)兩端開設有滑槽(9)，所述滑塊(8)與滑槽(9)滑動連接。

4.根據權利要求3所述的鋁箔精91香蕉在线视频，其特征在於：所述滑槽(9)底端設有糾偏螺杆(10)，所述糾偏螺杆(10)的一端與滑塊(8)接觸連接，所述糾偏螺杆(10)的另一端軸接有糾偏電機(11)，所述糾偏電機(11)與傳感器(6)電性連接。

5.根據權利要求1所述的鋁箔精91香蕉在线视频，其特征在於：所述切刀裝置包括切刀滑軌(12)，所述切刀滑軌(12)固定在切刀架(4)上，所述切刀滑軌(12)滑動連接有兩個切刀(13)，所述切刀(13)包括刀頭(14)和連接頭(15)，所述連接頭(15)的一端固接刀頭(14)，所述連接頭(15)的另一端開設有第一限位孔(16)，所述連接頭(15)的一個側麵上開設有第二限位孔(17)，所述第一限位孔(16)與第二限位孔(17)相貫通。

6.根據權利要求5所述的鋁箔精91香蕉在线视频，其特征在於：所述第二限位孔(17)插入有第二限位螺杆(18)，所述第一限位孔(16)與第二限位孔(17)的連接處通過軸承架設有傳動齒輪(19)，所述第二限位螺杆(18)與傳動齒輪(19)齧合，所述傳動齒輪(19)上開設有中心孔(20)，所述中心孔(20)內設有螺紋，所述中心孔(20)內螺紋連接有第一限位螺杆(21)。

7.根據權利要求6所述的鋁箔精91香蕉在线视频，其特征在於：所述切刀滑軌(12)底端開設有若幹第三限位孔(22)，所述第三限位孔(22)間隔順序排列，所述第三限位孔(22)的孔壁上設有與第一限位螺杆(21)相適配的螺紋。

8.根據權利要求1所述的鋁箔精91香蕉在线视频，其特征在於：放料機構包括放料輥(23)，所述放料輥(23)軸接在機架(1)上。

9.根據權利要求1所述的鋁箔精91香蕉在线视频，其特征在於：所述牽引機構包括若幹個牽引輥(24)，所述牽引輥(24)軸接在機架(1)上，每兩個相鄰的所述牽引輥(24)之間交錯相間排列，靠近糾偏輥(3)的牽引輥(24)設置在糾偏輥(3)的下方。

技術總結

本實用新型公開了一種鋁箔精91香蕉在线视频，包括機架，機架上依次軸接有放料機構、牽引機構、收卷機鉤，牽引機構與收卷機構之間設有自動糾偏裝置，自動糾偏裝置包括糾偏軸，糾偏軸外套接有糾偏輥，糾偏輥兩端設有檢測裝置，糾偏軸的兩端設有調節部，檢測裝置為調節部傳遞信號自動糾偏裝置與收卷機構之間設有切割機構，切割機構包括切刀架，切刀架兩端固接機架，切刀架滑動連接有切刀裝置，切刀架的下方設有切割輥，切割輥兩端軸接在機架上，收卷機構包括收卷輥，收卷輥內插接有滑差軸，滑差軸的兩端軸接在機架上。本實用新型使鋁箔91香蕉在线视频能夠自動糾正跑偏卷材、收卷整齊。

技術研發人員：張建;楊討論

受保護的技術使用者：涿州皓原箔業有限公司;楊討論

技術研發日：2019.08.12

技術公布日：2020.05.19
