1.本實用新型涉及隔膜生產設備技術領域，具體涉及一種鋰電池隔離膜91香蕉在线视频藍膠印刷設備。

背景技術：

2.在鋰電池隔膜的生產過程中，通常需要對隔膜進行塗布、收卷以及分切形成較小的隔膜卷，再將隔膜卷進一步用於生產電池，為了便於隔膜卷在用完之前及時更換新的隔膜卷，一些廠家在隔膜生產過程中對隔膜表麵進行印刷藍膠，形成藍色標識條，使隔膜卷放卷時利用感應器檢測藍色標識條，並將檢測到的信息通過聲光的形式傳遞給工作人員，便於工作人員及時更換新的隔膜卷。然而傳統的藍膠印刷主要采用人工刷塗方式，但人工操作容易產生漏刷塗的情況，工作效率低，並且工人操作一致性差，塗刷的膠量不易控製，塗刷量少易造成感應器檢測不準確。

技術實現要素：

3.本實用新型針對現有技術存在之缺失，提供一種鋰電池隔離膜91香蕉在线视频藍膠印刷設備，其能實現隔膜自動化印刷藍膠，提升藍膠印刷效率，印刷的膠量一致性好，避免感應器檢測不準確，提高檢測可靠性。

4.為實現上述目的，本實用新型采用如下之技術方案：

5.一種鋰電池隔離膜91香蕉在线视频藍膠印刷設備，包括機架，所述機架上設有用於放出隔膜的放卷軸和用於收卷隔膜的收卷軸，所述放卷軸和收卷軸之間設有用於在隔膜表麵印刷藍膠的藍膠印刷機構，所述藍膠印刷機構包括擺臂和控製擺臂轉動的驅動機構，所述擺臂的一端通過轉軸與機架轉動連接，另一端設有印頭，所述機架上設有與印頭對應的承壓塊，所述承壓塊與印頭分別設於待印刷隔膜的兩側。

6.作為一種優選方案，所述機架上設有藍膠料罐，所述藍膠料罐通過送料管與印頭連通。

7.作為一種優選方案，所述印頭設有用於存儲藍膠的膠料容置腔，所述送料管通過送料泵將藍膠料罐內的藍膠輸送到膠料容置腔。

8.作為一種優選方案，所述印頭上設有用於將藍膠從膠料容置腔轉移到隔膜表麵的海綿塊，所述海綿塊的一端與膠料容置腔內的藍膠接觸，所述海綿塊的外側包覆有無紡布。

9.作為一種優選方案，所述擺臂上設有用於烘幹隔膜表麵藍膠的風刀，所述機架上設有風機，所述風機通過送風管與風刀連通。

10.作為一種優選方案，所述驅動機構為轉動設於機架上的頂推氣缸，所述頂推氣缸的活塞杆向上伸出與擺臂轉動連接。

11.作為一種優選方案，所述機架上設有用於在非印刷狀態時遮擋印頭的遮擋機構。

12.作為一種優選方案，所述遮擋機構設於擺臂上並可隨擺臂活動，所述遮擋機構包括擋板和控製擋板活動的遮擋氣缸，所述遮擋氣缸安裝於擺臂上，並且遮擋氣缸的活動杆朝印頭方向伸出與擋板連接。

13.作為一種優選方案，還包括控製係統和報警裝置，所述機架上設有用於檢測隔膜表麵是否印刷有藍膠的藍膠感應器，所述控製係統與藍膠感應器和報警裝置連接，並根據藍膠感應器檢測到的信息控製報警裝置工作。

14.作為一種優選方案，所述放卷軸和收卷軸之間設有導向輥，所述承壓塊設於收卷軸和導向輥之間。

15.本實用新型與現有技術相比具有明顯的優點和有益效果，具體而言，通過在放卷軸和收卷軸之間設置藍膠印刷機構，在收卷軸收卷的隔膜達到一定量後停止收卷，藍膠印刷機構在隔膜表麵印刷藍膠形成標識條，從而取代人工實現隔膜自動化印刷藍膠，提升藍膠印刷效率，印刷的膠量一致性好，避免感應器檢測不準確，提高檢測可靠性；通過設置藍膠感應器和報警裝置，對印刷過程實時監控，提高印刷質量；通過設置風刀對印刷的藍膠快速烘幹，提高生產效率；通過設置遮擋機構可保護印頭不受異物汙染並且防止印頭上的藍膠揮發。

16.為更清楚地闡述本實用新型的結構特征、技術手段及其所達到的具體目的和功能，下麵結合附圖與具體實施例來對本實用新型作進一步詳細說明：

附圖說明

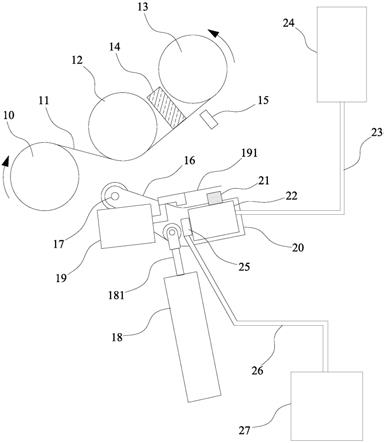

17.圖1是本實用新型之實施例的組裝結構示意圖。

18.附圖標識說明：

19.10‑放卷軸；

11‑隔膜；

12‑導向輥；

20.13‑收卷軸；

14‑承壓塊；

15‑藍膠感應器；

21.16‑擺臂；

17‑轉軸；

18‑頂推氣缸；

22.181‑活塞杆；

19‑遮擋氣缸；

191‑擋板；

23.20‑印頭；

21‑海綿塊；

22‑膠料容置腔；

24.23‑送料管；

24‑藍膠料罐；

25‑風刀；

25.26‑送風管；

27‑風機。

具體實施方式

26.在本實用新型的描述中，需要說明的是，術語“中心”、“上”、“下”、“左”、“右”、“豎直”、“水平”、“內”、“外”等指示的方位或位置關係為基於附圖所示的方位或位置關係，僅是為了便於描述實用新型和簡化描述，而不是指示或暗示所指的位置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限製。

27.在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對於本領域的普通技術人員而言，可以視具體情況理解上述術語在本實用新型中的具體含義。

28.如圖1所示，一種鋰電池隔離膜91香蕉在线视频藍膠印刷設備，包括機架(未示出)，所述機架上設有用於放出隔膜11的放卷軸10和用於收卷隔膜11的收卷軸13，所述放卷軸10和收卷軸13之間設有用於在隔膜11表麵印刷藍膠的藍膠印刷機構，所述藍膠印刷機構包括擺臂16和控製擺臂16轉動的驅動機構，所述驅動機構為轉動設於機架上的頂推氣缸18，所述頂推氣缸18的活塞杆181向上伸出與擺臂16轉動連接，所述擺臂16的一端通過轉軸17與機架轉動連接，另一端設有印頭20，所述機架上設有與印頭20對應的承壓塊 14，所述承壓塊14與印頭20分別設於待印刷隔膜11的兩側，所述放卷軸10 和收卷軸13之間設有導向輥12，所述承壓塊14設於收卷軸13和導向輥12之間，所述機架上設有藍膠料罐24，所述藍膠料罐24通過送料管23與印頭20 連通，所述印頭20設有用於存儲藍膠的膠料容置腔22，所述送料管23通過送料泵將藍膠料罐24內的藍膠輸送到膠料容置腔22，所述印頭20上設有用於將藍膠從膠料容置腔22轉移到隔膜11表麵的海綿塊21，所述海綿塊21 的一端與膠料容置腔22內的藍膠接觸，所述海綿塊21的外側包覆有無紡布，所述機架上設有用於在非印刷狀態時遮擋印頭20的遮擋機構，所述遮擋機構設於擺臂16上並可隨擺臂16活動，所述遮擋機構包括擋板191和控製擋板 191活動的遮擋氣缸19，所述遮擋氣缸19安裝於擺臂16上，並且遮擋氣缸19 的活動杆朝印頭20方向伸出與擋板191連接，當印刷藍膠時，擋板191縮回；印刷完成後擋板191伸出遮擋於印頭20上方，從而保護印頭20不受異物汙染並防止印頭20上的藍膠揮發，所述擺臂16上設有用於烘幹隔膜11表麵藍膠的風刀25，所述機架上設有風機27，所述風機27通過送風管26與風刀25連通。

29.還包括控製係統(未示出)和報警裝置(未示出)，所述機架上設有用於檢測隔膜11表麵是否印刷有藍膠的藍膠感應器15，所述控製係統與藍膠感應器15和報警裝置連接，並根據藍膠感應器15檢測到的信息控製報警裝置工作。

30.本實用新型的工作原理：收卷軸13預先收卷少量的隔膜11後停止，頂推氣缸18頂推擺臂16向上轉動，印頭20將藍膠印刷至隔膜11的下表麵形成一條沿隔膜11寬度方向延伸的藍色標識條，之後擺臂16向下轉動，印頭20 下移回到初始位置，遮擋氣缸19控製擋板191遮擋於印頭20的正上方，啟動風機27，風刀25朝藍色標識條吹風並烘幹藍膠，收卷軸13繼續收卷隔膜 11，當藍膠感應器15檢測到藍色標識條時，表示隔膜11第一次印刷藍膠完成，反之藍膠感應器15未檢測到藍色標識條時，控製係統控製報警裝置發出警報，提醒工作人員及時處理；收卷軸13繼續收卷隔膜11直至達到一定收卷量後再次停止，印頭20再次將藍膠印刷至隔膜11下表麵完成第二次印刷藍膠，隔膜11隨後進入分切工序。

31.綜上所述，本實用新型通過在放卷軸和收卷軸之間設置藍膠印刷機構，在收卷軸收卷的隔膜達到一定量後停止收卷，藍膠印刷機構在隔膜表麵印刷藍膠形成標識條，從而取代人工實現隔膜自動化印刷藍膠，提升藍膠印刷效率，並且印刷的膠量一致性好，避免感應器檢測不準確，提高檢測可靠性；通過設置藍膠感應器和報警裝置，對印刷過程實時監控，提高印刷質量；通過設置風刀對印刷的藍膠快速烘幹，提高生產效率；通過設置遮擋機構可保護印頭不受異物汙染並且防止印頭上的藍膠揮發。

32.以上所述，僅是本實用新型的較佳實施例而已，並不用以限製本實用新型，故凡是依據本實用新型的技術實際對以上實施例所作的任何修改、等同替換、改進等，均仍屬於本實用新型技術方案的範圍內。

技術特征：

1.一種鋰電池隔離膜91香蕉在线视频藍膠印刷設備，其特征在於，包括機架，所述機架上設有用於放出隔膜的放卷軸和用於收卷隔膜的收卷軸，所述放卷軸和收卷軸之間設有用於在隔膜表麵印刷藍膠的藍膠印刷機構，所述藍膠印刷機構包括擺臂和控製擺臂轉動的驅動機構，所述擺臂的一端通過轉軸與機架轉動連接，另一端設有印頭，所述機架上設有與印頭對應的承壓塊，所述承壓塊與印頭分別設於待印刷隔膜的兩側。2.根據權利要求1所述的鋰電池隔離膜91香蕉在线视频藍膠印刷設備，其特征在於，所述機架上設有藍膠料罐，所述藍膠料罐通過送料管與印頭連通。3.根據權利要求2所述的鋰電池隔離膜91香蕉在线视频藍膠印刷設備，其特征在於，所述印頭設有用於存儲藍膠的膠料容置腔，所述送料管通過送料泵將藍膠料罐內的藍膠輸送到膠料容置腔。4.根據權利要求3所述的鋰電池隔離膜91香蕉在线视频藍膠印刷設備，其特征在於，所述印頭上設有用於將藍膠從膠料容置腔轉移到隔膜表麵的海綿塊，所述海綿塊的一端與膠料容置腔內的藍膠接觸，所述海綿塊的外側包覆有無紡布。5.根據權利要求1所述的鋰電池隔離膜91香蕉在线视频藍膠印刷設備，其特征在於，所述擺臂上設有用於烘幹隔膜表麵藍膠的風刀，所述機架上設有風機，所述風機通過送風管與風刀連通。6.根據權利要求1所述的鋰電池隔離膜91香蕉在线视频藍膠印刷設備，其特征在於，所述驅動機構為轉動設於機架上的頂推氣缸，所述頂推氣缸的活塞杆向上伸出與擺臂轉動連接。7.根據權利要求1所述的鋰電池隔離膜91香蕉在线视频藍膠印刷設備，其特征在於，所述機架上設有用於在非印刷狀態時遮擋印頭的遮擋機構。8.根據權利要求7所述的鋰電池隔離膜91香蕉在线视频藍膠印刷設備，其特征在於，所述遮擋機構設於擺臂上並可隨擺臂活動，所述遮擋機構包括擋板和控製擋板活動的遮擋氣缸，所述遮擋氣缸安裝於擺臂上，並且遮擋氣缸的活動杆朝印頭方向伸出與擋板連接。9.根據權利要求1所述的鋰電池隔離膜91香蕉在线视频藍膠印刷設備，其特征在於，還包括控製係統和報警裝置，所述機架上設有用於檢測隔膜表麵是否印刷有藍膠的藍膠感應器，所述控製係統與藍膠感應器和報警裝置連接，並根據藍膠感應器檢測到的信息控製報警裝置工作。10.根據權利要求1所述的鋰電池隔離膜91香蕉在线视频藍膠印刷設備，其特征在於，所述放卷軸和收卷軸之間設有導向輥，所述承壓塊設於收卷軸和導向輥之間。

技術總結

本實用新型提供一種鋰電池隔離膜91香蕉在线视频藍膠印刷設備,包括機架，機架上設有用於放出隔膜的放卷軸和用於收卷隔膜的收卷軸，放卷軸和收卷軸之間設有用於在隔膜表麵印刷藍膠的藍膠印刷機構，藍膠印刷機構包括擺臂和控製擺臂轉動的驅動機構，擺臂的一端通過轉軸與機架轉動連接，另一端設有印頭，機架上設有與印頭對應的承壓塊，承壓塊與印頭分別設於待印刷隔膜的兩側，機架上設有藍膠料罐，藍膠料罐通過送料管與印頭連通，擺臂上設有用於烘幹隔膜表麵藍膠的風刀，機架上設有用於檢測隔膜表麵是否印刷有藍膠的藍膠感應器。本實用新型能夠實現隔膜自動化印刷藍膠，提升藍膠印刷效率，印刷的膠量一致性好，避免感應器檢測不準確，提高檢測可靠性。高檢測可靠性。高檢測可靠性。

技術研發人員：林祿銀 徐遠新 林繼鑫 張義含 林靖

受保護的技術使用者：寧德卓高新大香蕉三级电影科技有限公司

技術研發日：2021.01.07

技術公布日：2021/11/9
