本實用新型涉及薄膜91香蕉在线视频技術領域，具體來說，涉及一種薄膜91香蕉在线视频糾偏裝置。

背景技術：

薄膜91香蕉在线视频廣泛用於包裝及其它覆膜行業，可將聚酯薄膜、鍍鋁薄膜、BOPP LDPE、HDPE、LLDPE、PP等薄膜分切成不同尺寸並將分切後的薄膜按照要求進行收卷包裝，而在薄膜基材的分切、收卷過程中，可以由於機械的振動等原因使得薄膜基材偏離輥輪纏繞位置，或者由於塑料薄膜本身的厚度不均勻等多方麵因素，導致塑料薄膜在卷繞時邊緣出現不齊整的現象，一旦出現邊緣不齊整的現象而不作及時調整，塑料薄膜的邊緣偏離會越來越大，最終將會導致分切不到位，收卷的薄膜基材不符合要求。現有的糾偏裝置是將原料輥放置到固定的支架上，前方的引紙輥帶動放卷，采用螺杆配合位置傳感器進行調節，但是在實際過程中，這種調節方式比較滯後，調節不及時，次品率高，另外傳感器不能精確的進行卡位，在91香蕉在线视频運作過程中產生的震動的影響下，使得影響其糾偏的精度，從而影響產品的質量。

針對相關技術中的問題，目前尚未提出有效的解決方案。

技術實現要素：

本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種薄膜91香蕉在线视频糾偏裝置。

為了實現上述目的，本實用新型采用了如下技術方案：

一種薄膜91香蕉在线视频糾偏裝置，包括底座，所述底座頂端固定安裝有豎直放置的支撐架，所述支撐架內設有通孔，所述通孔內設有第一軸承，所述支撐架一側設有糾位裝置，所述糾位裝置由伸縮杆和支撐板構成，所述伸縮杆的一端固定設於所述支撐架的一側外壁，所述支撐板豎直放置設於所述伸縮杆的另一端，所述支撐板內安裝有第二軸承，介於所述支撐板之間連接有設於所述第二軸承內的輥軸，所述輥軸貫穿所述第一軸承，所述伸縮杆一端連接有設於底座的伸縮電機，所述伸縮電機通過導線連接有控製器，介於所述支撐架之間設有卡板，所述卡板為空腔結構，且所述卡板外壁設有滑槽，所述卡板內底端固定安裝有鏈條，所述卡板且對應所述滑槽設有與所述滑槽相適配的卡位裝置，所述卡位裝置為空腔結構，且所述卡位裝置底端設有感應器，所述卡位裝置內通過轉軸設有齧合所述鏈條的齒輪，所述卡位裝置外壁設有匹配所述轉軸的旋轉手，所述卡位裝置兩側分別設有微調器，所述微調器由螺杆和螺塊構成，所述螺塊固定安裝於所述卡位裝置內，所述螺杆匹配所述螺塊，設於所述卡位裝置外壁，所述感應器通過導線連接於所述控製器。

進一步的，所述第一軸承外壁設有環形緩衝墊。

進一步的，所述伸縮杆為兩組，且所述伸縮杆水平放置以輥軸為中心對稱設置。

進一步的，所述支撐架為至少兩組。

進一步的，所述控製器為ATC通用型單片機、DATA-通用控製器或SC通用控製器。

進一步的，所述感應器為紅外線感應器。

進一步的，所述螺塊內設有開口。

進一步的，所述螺塊內設有螺紋，且螺紋為V形結構。

本實用新型的有益效果：通過感應器和控製器聯動下，有效使得伸縮電機聯動支撐板帶動輥軸進行位置糾偏，而卡位裝置在鏈條和齒輪作用下，通過滑槽有效對感應器進行位置調節，能適應任何尺寸切割物，提高分切記的使用局限性，而螺杆在螺塊相互配合下，能精確在卡板進行定位，提高感應器的精確度，提高產品質量。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下麵將對實施例中所需要使用的附圖作簡單地介紹，顯而易見地，下麵描述中的附圖僅僅是本實用新型的一些實施例，對於本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是根據本實用新型實施例的薄膜91香蕉在线视频糾偏裝置的結構示意圖；

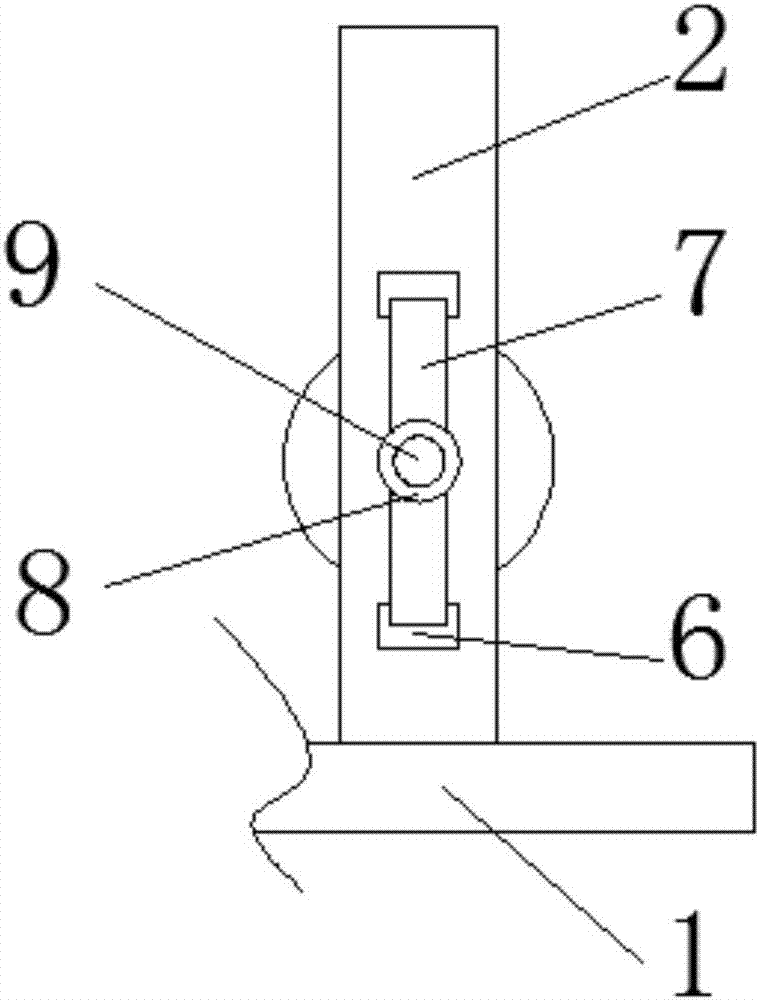

圖2是根據本實用新型實施例的薄膜91香蕉在线视频糾偏裝置的側視局部結構示意圖；

圖3是根據本實用新型實施例的薄膜91香蕉在线视频糾偏裝置的卡位裝置結構示意圖。

圖中：

1、底座；2、支撐架；3、通孔；4、第一軸承；5、糾位裝置；6、伸縮杆；7、支撐板；8、第二軸承；9、輥軸；10、伸縮電機；11、控製器；12、卡板；13、滑槽；14、鏈條；15、卡位裝置；16、感應器；17、轉軸；18、齒輪；19、旋轉手；20、微調器；21、螺杆；22、螺塊；23、緩衝墊。

具體實施方式

下麵將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基於本實用新型中的實施例，本領域普通技術人員所獲得的所有其他實施例，都屬於本實用新型保護的範圍。

根據本實用新型的實施例，提供了一種薄膜91香蕉在线视频糾偏裝置。

如圖1-3所示，根據本實用新型實施例所述的薄膜91香蕉在线视频糾偏裝置，包括底座1，所述底座1頂端固定安裝有豎直放置的支撐架2，所述支撐架2內設有通孔3，所述通孔3內設有第一軸承4，所述支撐架2一側設有糾位裝置5，所述糾位裝置5由伸縮杆6和支撐板7構成，所述伸縮杆6的一端固定設於所述支撐架2的一側外壁，所述支撐板7豎直放置設於所述伸縮杆6的另一端，所述支撐板7內安裝有第二軸承8，介於所述支撐板7之間連接有設於所述第二軸承8內的輥軸9，所述輥軸9貫穿所述第一軸承4，所述伸縮杆6一端連接有設於底座1的伸縮電機10，所述伸縮電機10通過導線連接有控製器11，介於所述支撐架2之間設有卡板12，所述卡板12為空腔結構，且所述卡板12外壁設有滑槽13，所述卡板12內底端固定安裝有鏈條14，所述卡板12且對應所述滑槽13設有與所述滑槽13相適配的卡位裝置15，所述卡位裝置15為空腔結構，且所述卡位裝置15底端設有感應器16，所述卡位裝置15內通過轉軸17設有齧合所述鏈條14的齒輪18，所述卡位裝置15外壁設有匹配所述轉軸17的旋轉手19，所述卡位裝置15兩側分別設有微調器20，所述微調器20由螺杆21和螺塊22構成，所述螺塊22固定安裝於所述卡位裝置15內，所述螺杆21匹配所述螺塊22，設於所述卡位裝置15外壁，所述感應器16通過導線連接於所述控製器11。

借助於上述技術方案，通過感應器16和控製器11聯動下，有效使得伸縮電機10聯動支撐板7帶動輥軸9進行位置糾偏，而卡位裝置15在鏈條14和齒輪18作用下，通過滑槽13有效對感應器16進行位置調節，能適應任何尺寸切割物，提高分切記的使用局限性，而螺杆21在螺塊22相互配合下，能精確在卡板12進行定位，提高感應器16的精確度，提高產品質量。

另外，在一個實施例中，對於上述第一軸承4來說，所述第一軸承4外壁設有環形緩衝墊23。采用該方案，環形緩衝墊23能貼合第一軸承4，能降低91香蕉在线视频在運作過程中輥軸9對支撐架2的衝擊力，提高91香蕉在线视频的使用壽命和使用安全性。

另外，在一個實施例中，對於上述伸縮杆6來說，所述伸縮杆6為兩組，且所述伸縮杆6水平放置以輥軸9為中心對稱設置。采用該方案，伸縮杆6的豎直並列排布能有效的提高輥軸9運作的穩定性，從而提高輥軸9的糾偏穩定性。

另外，在一個實施例中，為了提高91香蕉在线视频的穩定性，所述支撐架2為至少兩組。采用該方案，輥軸9能有效穩定在支撐架2運作，提高91香蕉在线视频的使用安全性。

另外，在一個實施例中，對於上述控製器11來說，所述控製器11為AT80C51通用型單片機、DATA-7311通用控製器或SC200通用控製器；所述感應器16為紅外線感應器。采用該方案，控製器11能有效對感應器16數據進行處理，從而聯動伸縮電機10對輥軸9進行位置糾偏。而的紅外線感應器能高效識別輥軸9分切物的位置，從而通過控製器11進行處理。

另外，在一個實施例中，對於上述螺塊22來說，所述螺塊22內設有開口；所述螺塊22內設有螺紋，且螺紋為V形結構。采用該方案，V形螺紋在開口和螺杆21作用下有效的進行卡位微調，使得感應器16能適應各種環境和各種需求的尺寸進行調節，提高91香蕉在线视频的視野局限性。

綜上所述，借助於本實用新型的上述技術方案，通過感應器16和控製器11聯動下，有效使得伸縮電機10聯動支撐板7帶動輥軸9進行位置糾偏，而卡位裝置15在鏈條14和齒輪18作用下，通過滑槽13有效對感應器16進行位置調節，能適應任何尺寸切割物，提高分切記的使用局限性，而螺杆21在螺塊22相互配合下，能精確在卡板12進行定位，提高感應器16的精確度，提高產品質量。

以上所述僅為本實用新型的較佳實施例而已，並不用以限製本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護範圍之內。

技術特征：

1.一種薄膜91香蕉在线视频糾偏裝置，其特征在於，包括底座（1），所述底座（1）頂端固定安裝有豎直放置的支撐架（2），所述支撐架（2）內設有通孔（3），所述通孔（3）內設有第一軸承（4），所述支撐架（2）一側設有糾位裝置（5），所述糾位裝置（5）由伸縮杆（6）和支撐板（7）構成，所述伸縮杆（6）的一端固定設於所述支撐架（2）的一側外壁，所述支撐板（7）豎直放置設於所述伸縮杆（6）的另一端，所述支撐板（7）內安裝有第二軸承（8），介於所述支撐板（7）之間連接有設於所述第二軸承（8）內的輥軸（9），所述輥軸（9）貫穿所述第一軸承（4），所述伸縮杆（6）一端連接有設於底座（1）的伸縮電機（10），所述伸縮電機（10）通過導線連接有控製器（11），介於所述支撐架（2）之間設有卡板（12），所述卡板（12）為空腔結構，且所述卡板（12）外壁設有滑槽（13），所述卡板（12）內底端固定安裝有鏈條（14），所述卡板（12）且對應所述滑槽（13）設有與所述滑槽（13）相適配的卡位裝置（15），所述卡位裝置（15）為空腔結構，且所述卡位裝置（15）底端設有感應器（16），所述卡位裝置（15）內通過轉軸（17）設有齧合所述鏈條（14）的齒輪（18），所述卡位裝置（15）外壁設有匹配所述轉軸（17）的旋轉手（19），所述卡位裝置（15）兩側分別設有微調器（20），所述微調器（20）由螺杆（21）和螺塊（22）構成，所述螺塊（22）固定安裝於所述卡位裝置（15）內，所述螺杆（21）匹配所述螺塊（22），設於所述卡位裝置（15）外壁，所述感應器（16）通過導線連接於所述控製器（11）。

2.根據權利要求1所述的薄膜91香蕉在线视频糾偏裝置，其特征在於，所述第一軸承（4）外壁設有環形緩衝墊（23）。

3.根據權利要求1所述的薄膜91香蕉在线视频糾偏裝置，其特征在於，所述伸縮杆（6）為兩組，且所述伸縮杆（6）水平放置以輥軸（9）為中心對稱設置。

4.根據權利要求1所述的薄膜91香蕉在线视频糾偏裝置，其特征在於，所述支撐架（2）為至少兩組。

5.根據權利要求1所述的薄膜91香蕉在线视频糾偏裝置，其特征在於，所述控製器（11）為AT80C51通用型單片機、DATA-7311通用控製器或SC200通用控製器。

6.根據權利要求1所述的薄膜91香蕉在线视频糾偏裝置，其特征在於，所述感應器（16）為紅外線感應器。

7.根據權利要求1所述的薄膜91香蕉在线视频糾偏裝置，其特征在於，所述螺塊（22）內設有開口。

8.根據權利要求7所述的薄膜91香蕉在线视频糾偏裝置，其特征在於，所述螺塊（22）內設有螺紋，且螺紋為V形結構。

技術總結

本實用新型公開了一種薄膜91香蕉在线视频糾偏裝置，包括底座，所述底座頂端固定安裝有豎直放置的支撐架，所述支撐架內設有通孔，所述通孔內設有第一軸承，所述支撐架一側設有糾位裝置，所述糾位裝置由伸縮杆和支撐板構成，所述伸縮杆的一端固定設於所述支撐架的一側外壁，所述支撐板豎直放置設於所述伸縮杆的另一端。有益效果：通過感應器和控製器聯動下，有效使得伸縮電機聯動支撐板帶動輥軸進行位置糾偏，而卡位裝置在鏈條和齒輪作用下，通過滑槽有效對感應器進行位置調節，能適應任何尺寸切割物，提高分切記的使用局限性，而螺杆在螺塊相互配合下，能精確在卡板進行定位，提高感應器的精確度，提高產品質量。

技術研發人員：肖建光;吳運濤;康國峰;李鋒;王金康;章炳法

受保護的技術使用者：浙江永盛薄膜科技有限公司

文檔號碼：201720502017

技術研發日：2017.05.08

技術公布日：2018.01.05
