1.本實用新型涉及紙管分切技術領域，具體為一種切紙用的手動紙管91香蕉在线视频。

背景技術：

2.紙管91香蕉在线视频是由研發的具有多種優勢的紙管91香蕉在线视频，別名卷筒紙91香蕉在线视频，運轉平穩、噪音低、實用性強、操作方便、效率高等優勢。

3.首先，現有紙管91香蕉在线视频通過分切刀對隻管進行分切，但是在分切時會產生大量的碎屑，現有設備多是直接將碎屑放在地上，不便於清掃，現有設備多是直接對紙管進行切割，這樣會造成邊緣存在毛刺，是產品質量下降。

4.其次，現有紙管91香蕉在线视频通過分切刀對隻管進行分切，現有設備的切割刀多是固定在同一位置對紙卷進行固定長度分切，但是在需要不同長度的產品時需要將切割刀拆下重新固定，浪費了大量的時間降低了加工效率。

技術實現要素：

5.針對上述背景技術的不足，本實用新型提供了一種切紙用的手動紙管91香蕉在线视频，具備收集碎屑、防止毛刺的產生與移動切割刀的優點，解決了上述背景技術提出的問題。

6.本實用新型提供如下技術方案：一種切紙用的手動紙管91香蕉在线视频，包括第一固定管，所述第一固定管的一側固定鏈接有第二固定管，所述第二固定管頂部的一側固定連接有碎屑箱，所述第二固定管頂部的靠近另一側固定連接有兩個第三固定管，所述第二固定管另一側第一固定管頂部的靠近正背麵均固定連接第三固定管，所述第三固定管的內側固定連接有第二固定板，所述第二固定板的頂部固定連接有第一電機，所述第一電機的輸出軸與第二皮帶輪傳動連接，所述第二皮帶輪的外側設有傳送帶，所述第三固定管的頂部固定連接有工作平台，所述工作平台頂部的另一側股頂鏈接有固定台，所述固定台的一側活動套接有第一旋轉軸，所述第一旋轉軸的一側固定連接有第一皮帶輪，所述第一皮帶輪的外側設有傳送帶，所述第一旋轉軸的另一側固定連接有固定軸，所述固定軸的外側固定連接有紙管，所述傳送帶另一側的靠近背麵固定連接有第四固定板，所述第四固定板的另一側固定連接有第五固定板，所述碎屑箱正麵的兩側均固定連接有第一固定板，所述碎屑箱正麵一側固定連接第一固定板的一側固定連接有第二電機，所述第二電機的輸出軸與第二旋轉軸傳動連接所述第五固定板的外側固定連接有收料軸。

7.精選的，所述第四固定板的頂部固定連接有滑軌，所述滑軌的頂部設有第三固定塊，所述第三固定塊的內側活動連接有第二固定塊，所述第二固定塊的頂部固定連接有連接杆，所述連接杆的外側固定套接有第一固定塊，所述第一固定塊一側固定連接有第三電機，所述第三電機的輸出軸與第三旋轉軸，所述第三旋轉軸的外側固定連接有旋轉切刀，所述連接杆的頂部固定套接有圓形把手。

8.精選的，所述工作平台的頂部開設有經過槽，所述工作平台頂部的經過槽長度比第一皮帶輪的直徑大十厘米，所述工作平台的寬度比第一皮帶輪的厚度大五厘米。

9.精選的，所述第一固定板與第二旋轉軸連接部位通過軸承連接，所述收料軸的長度比紙管長四十厘米，所述碎屑箱的高度與工作平台的頂部齊平。

10.精選的，所述第三固定塊是由三塊板組合成，所述第三固定塊的底部開設有滑槽且與滑軌互相配合，所述第三固定塊的內側通過定位銷固定。

11.精選的，所述第三電機的旋轉方向與第一電機的旋轉方向相反，所述第一電機的旋轉速度與第二電機的旋轉速度相同。

12.與現有設備對比，本實用新型具備以下有益效果：

13.1、該切紙用的手動紙管91香蕉在线视频，通過第二固定管頂部的一側固定連接有碎屑箱，碎屑箱正麵的兩側均固定連接有第一固定板，碎屑箱正麵一側固定連接第一固定板的一側固定連接有第二電機，第二電機的輸出軸與第二旋轉軸傳動連接第五固定板的外側固定連接有收料軸，達到了收集碎屑和單層切割防止產生毛刺的效果，減少清理垃圾的時間，增加了產品質量節省了清掃的時間。

14.2、該切紙用的手動紙管91香蕉在线视频，通過第四固定板的頂部固定連接有滑軌，滑軌的頂部設有第三固定塊，第三固定塊的內側活動連接有第二固定塊，第二固定塊的頂部固定連接有連接杆，連接杆的外側固定套接有第一固定塊，第一固定塊一側固定連接有第三電機，第三電機的輸出軸與第三旋轉軸，第三旋轉軸的外側固定連接有旋轉切刀，連接杆的頂部固定套接有圓形把手，達到了便於移動的切割刀，方便加工不同長度的紙管，間接增加了生產效率。

附圖說明

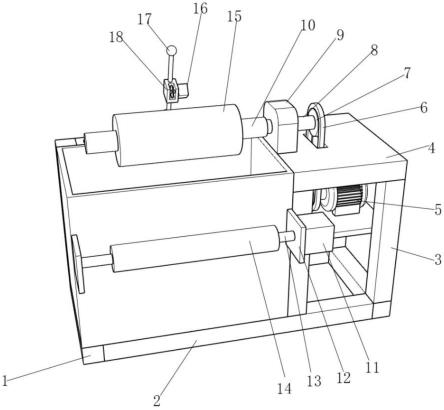

15.圖1為本實用新型結構示意圖；

16.圖2為本實用新型旋轉帶動機構結構示意圖；

17.圖3為本實用新型切割刀結構示意圖。

18.圖中：1、第一固定管；2、第二固定管；3、第三固定管；4、工作平台；5、第一電機；6、傳送帶；7、第一皮帶輪；8、第一旋轉軸；9、固定台；10、固定軸；11、第二電機；12、第一固定板；13、第二旋轉軸；14、收料軸；15、紙管；16、第三電機；17、圓形把手；18、第一固定塊；19、第二皮帶輪；20、第二固定板；21、碎屑箱；22、第四固定板；23、第五固定板；24、連接杆；25、第三旋轉軸；26、第二固定塊；27、旋轉切刀；28、第三固定塊；29、滑軌。

具體實施方式

19.下麵將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基於本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本實用新型保護的範圍。

20.請參閱圖1-3，一種切紙用的手動紙管91香蕉在线视频，包括第一固定管1，所述第一固定管1的一側固定鏈接有第二固定管2，所述第二固定管2頂部的一側固定連接有碎屑箱21，所述第二固定管2頂部的靠近另一側固定連接有兩個第三固定管3，所述第二固定管2另一側第一固定管1頂部的靠近正背麵均固定連接第三固定管3，所述第三固定管3的內側固定連接有第二固定板20，所述第二固定板20的頂部固定連接有第一電機5，所述第一電機5的輸出

軸與第二皮帶輪19傳動連接，所述第二皮帶輪19的外側設有傳送帶6，所述第三固定管3的頂部固定連接有工作平台4，所述工作平台4頂部的另一側股頂鏈接有固定台9，所述固定台9的一側活動套接有第一旋轉軸8，所述第一旋轉軸8的一側固定連接有第一皮帶輪7，所述第一皮帶輪7的外側設有傳送帶6，所述第一旋轉軸8的另一側固定連接有固定軸10，所述固定軸10的外側固定連接有紙管15，所述傳送帶6另一側的靠近背麵固定連接有第四固定板22，所述第四固定板22的另一側固定連接有第五固定板23，所述碎屑箱21正麵的兩側均固定連接有第一固定板12，所述碎屑箱21正麵一側固定連接第一固定板12的一側固定連接有第二電機11，所述第二電機11的輸出軸與第二旋轉軸13傳動連接所述第五固定板23的外側固定連接有收料軸14。

21.其中，所述第四固定板22的頂部固定連接有滑軌29，所述滑軌29的頂部設有第三固定塊28，所述第三固定塊28的內側活動連接有第二固定塊26，所述第二固定塊26的頂部固定連接有連接杆24，所述連接杆24的外側固定套接有第一固定塊18，所述第一固定塊18一側固定連接有第三電機16，所述第三電機16的輸出軸與第三旋轉軸25，所述第三旋轉軸25的外側固定連接有旋轉切刀27，所述連接杆24的頂部固定套接有圓形把手17。

22.其中，所述工作平台4的頂部開設有經過槽，所述工作平台4頂部的經過槽長度比第一皮帶輪7的直徑大十厘米，所述工作平台4的寬度比第一皮帶輪7的厚度大五厘米，保證皮帶經過工作平台4時不被影響。

23.其中，所述第一固定板12與第二旋轉軸13連接部位通過軸承連接，所述收料軸14的長度比紙管15長四十厘米，所述碎屑箱21的高度與工作平台4的頂部齊平，保證紙管的有效的收集，也保證了碎屑的收集。

24.其中，所述第三固定塊28是由三塊板組合成，所述第三固定塊28的底部開設有滑槽且與滑軌29互相配合，所述第三固定塊28的內側通過定位銷固定，保證了切割刀的定位。

25.其中，所述第三電機16的旋轉方向與第一電機5的旋轉方向相反，所述第一電機5的旋轉速度與第二電機11的旋轉速度相同，保證了切割的效果，也保證了紙張不會扯斷。

26.工作原理：使用時，通過第二固定管2頂部的一側固定連接有碎屑箱21，碎屑箱21正麵的兩側均固定連接有第一固定板12，碎屑箱21正麵一側固定連接第一固定板12的一側固定連接有第二電機11，第二電機11的輸出軸與第二旋轉軸13傳動連接第五固定板23的外側固定連接有收料軸14，達到了收集碎屑和單層切割防止產生毛刺的效果，減少清理垃圾的時間，增加了產品質量節省了清掃的時間。

27.在需要切割不同長度的紙管時，通過第四固定板22的頂部固定連接有滑軌29，滑軌29的頂部設有第三固定塊28，第三固定塊28的內側活動連接有第二固定塊26，第二固定塊26的頂部固定連接有連接杆24，連接杆24的外側固定套接有第一固定塊18，第一固定塊18一側固定連接有第三電機16，第三電機16的輸出軸與第三旋轉軸25，第三旋轉軸25的外側固定連接有旋轉切刀27，連接杆24的頂部固定套接有圓形把手17，達到了便於移動的切割刀，方便加工不同長度的紙管。

28.需要說明的是，在本文中，諸如第一和第二等之類的關係術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關係或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一係列要素的過程、方法、物品或者設備不僅包括那些要

素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。同時在本實用新型的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“長度”、“寬度”、“厚度”、“上”、“下”、“前”、“後”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”、“順時針”、“逆時針”等指示的方位或位置關係為基於附圖所示的方位或位置關係，僅是為了便於描述本實用新型和簡化描述，而不是指示或暗示所指的設備或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限製。且在本實用新型的附圖中，填充圖案隻是為了區別圖層，不做其他任何限定。

29.盡管已經示出和描述了本實用新型的實施例，對於本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的範圍由所附權利要求及其等同物限定。

技術特征：

1.一種切紙用的手動紙管91香蕉在线视频，包括第一固定管(1)，其特征在於：所述第一固定管(1)的一側固定鏈接有第二固定管(2)，所述第二固定管(2)頂部的一側固定連接有碎屑箱(21)，所述第二固定管(2)頂部的靠近另一側固定連接有兩個第三固定管(3)，所述第二固定管(2)另一側第一固定管(1)頂部的靠近正背麵均固定連接第三固定管(3)，所述第三固定管(3)的內側固定連接有第二固定板(20)，所述第二固定板(20)的頂部固定連接有第一電機(5)，所述第一電機(5)的輸出軸與第二皮帶輪(19)傳動連接，所述第二皮帶輪(19)的外側設有傳送帶(6)，所述第三固定管(3)的頂部固定連接有工作平台(4)，所述工作平台(4)頂部的另一側股頂鏈接有固定台(9)，所述固定台(9)的一側活動套接有第一旋轉軸(8)，所述第一旋轉軸(8)的一側固定連接有第一皮帶輪(7)，所述第一皮帶輪(7)的外側設有傳送帶(6)，所述第一旋轉軸(8)的另一側固定連接有固定軸(10)，所述固定軸(10)的外側固定連接有紙管(15)，所述傳送帶(6)另一側的靠近背麵固定連接有第四固定板(22)，所述第四固定板(22)的另一側固定連接有第五固定板(23)，所述碎屑箱(21)正麵的兩側均固定連接有第一固定板(12)，所述碎屑箱(21)正麵一側固定連接第一固定板(12)的一側固定連接有第二電機(11)，所述第二電機(11)的輸出軸與第二旋轉軸(13)傳動連接所述第五固定板(23)的外側固定連接有收料軸(14)。2.根據權利要求1所述的一種切紙用的手動紙管91香蕉在线视频，其特征在於：所述第四固定板(22)的頂部固定連接有滑軌(29)，所述滑軌(29)的頂部設有第三固定塊(28)，所述第三固定塊(28)的內側活動連接有第二固定塊(26)，所述第二固定塊(26)的頂部固定連接有連接杆(24)，所述連接杆(24)的外側固定套接有第一固定塊(18)，所述第一固定塊(18)一側固定連接有第三電機(16)，所述第三電機(16)的輸出軸與第三旋轉軸(25)，所述第三旋轉軸(25)的外側固定連接有旋轉切刀(27)，所述連接杆(24)的頂部固定套接有圓形把手(17)。3.根據權利要求1所述的一種切紙用的手動紙管91香蕉在线视频，其特征在於：所述工作平台(4)的頂部開設有經過槽，所述工作平台(4)頂部的經過槽長度比第一皮帶輪(7)的直徑大十厘米，所述工作平台(4)的寬度比第一皮帶輪(7)的厚度大五厘米。4.根據權利要求1所述的一種切紙用的手動紙管91香蕉在线视频，其特征在於：所述第一固定板(12)與第二旋轉軸(13)連接部位通過軸承連接，所述收料軸(14)的長度比紙管(15)長四十厘米，所述碎屑箱(21)的高度與工作平台(4)的頂部齊平。5.根據權利要求2所述的一種切紙用的手動紙管91香蕉在线视频，其特征在於：所述第三固定塊(28)是由三塊板組合成，所述第三固定塊(28)的底部開設有滑槽且與滑軌(29)互相配合，所述第三固定塊(28)的內側通過定位銷固定。6.根據權利要求2所述的一種切紙用的手動紙管91香蕉在线视频，其特征在於：所述第三電機(16)的旋轉方向與第一電機(5)的旋轉方向相反，所述第一電機(5)的旋轉速度與第二電機(11)的旋轉速度相同。

技術總結

本實用新型涉及紙管分切技術領域，且公開了一種切紙用的手動紙管91香蕉在线视频，包括第一固定管，第一固定管的一側固定鏈接有第二固定管，第二固定管頂部的一側固定連接有碎屑箱，第二固定管頂部的靠近另一側固定連接有兩個第三固定管，第二固定管另一側第一固定管頂部的靠近正背麵均固定連接第三固定管，通過第二固定管頂部的一側固定連接有碎屑箱，碎屑箱正麵的兩側均固定連接有第一固定板，碎屑箱正麵一側固定連接第一固定板的一側固定連接有第二電機，第二電機的輸出軸與第二旋轉軸傳動連接第五固定板的外側固定連接有收料軸，達到了收集碎屑和單層切割防止產生毛刺的效果，減少清理垃圾的時間，增加了產品質量節省了清掃的時間。間。間。

技術研發人員：梁秀蘭

受保護的技術使用者：梁秀蘭

技術研發日：2022.07.29

技術公布日：2022/11/28
