1.本實用新型屬於片材生產技術領域，尤其涉及一種片材91香蕉在线视频的收卷紙管調整裝置。

背景技術：

2.收卷紙管是裝在91香蕉在线视频上，用來收卷分切好的小卷。由於片材的厚度很難做到完全均勻，以及91香蕉在线视频本身在收卷時也存在一定的客觀誤差，所以分切收卷後的小卷有時會存在一邊緊一邊鬆的情況。當這樣小卷從分切臂上取下後，小卷中心的紙管由於受力不均而發生變形，需要進行改切複卷。紙管變形後，複卷機的收卷輥無法放入紙管，需要對紙管內壁進行修整。由於操作人員手頭的工具隻有美工刀，所以在遇到變形情況嚴重的紙管時，就很難方便快捷地完成紙管修整，並且刀片在切削時容易折斷，會造成人員受傷進一步影響複卷效率。

技術實現要素：

3.本實用新型實施例的目的在於提供一種片材91香蕉在线视频的收卷紙管調整裝置，能夠提高修整紙管內壁的效率，保障人員安全。

4.本實用新型實施例是這樣實現的：

5.一種片材91香蕉在线视频的收卷紙管調整裝置，包括：

6.第一圓柱形切刀、第二圓柱形切刀和鋼管，所述第一圓柱形切刀的截麵直徑大於第二圓柱形切刀的截麵直徑，第二圓柱形切刀的一部分嵌裝在第一圓柱形切刀內，第二圓柱形切刀的剩餘部分暴露於第一圓柱形切刀之外，第一圓柱形切刀的底麵和第二圓柱形切刀的底麵同心設置，所述鋼管與第一圓柱形切刀固定連接；其中，所述第一圓柱形切刀的截麵直徑小於收卷紙管內壁直徑。

7.本實用新型實施例通過製作一個與紙管內徑相近的圓柱形切刀專門用於修整紙管內壁，在紙管變形時使用紙管調整切刀進行修複，提高修整紙管內壁的效率，進而保證複卷效率。

附圖說明

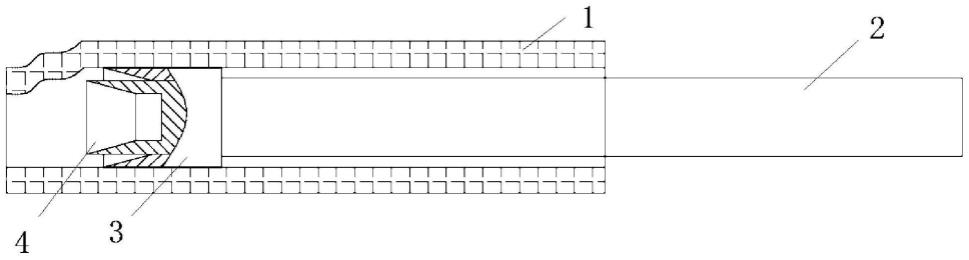

8.圖1是本實用新型紙管調整裝置放置於紙管內壁的狀態圖；

9.圖2是本實用新型紙管調整裝置的結構圖。

具體實施方式

10.為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，並不用於限定本實用新型。

11.以下結合具體實施例對本實用新型的具體實現進行詳細描述：

12.如圖1和圖2所示，一種片材91香蕉在线视频的收卷紙管調整裝置，包括：

13.第一圓柱形切刀3、第二圓柱形切刀4和鋼管2，所述第一圓柱形切刀的截麵直徑大於第二圓柱形切刀的截麵直徑，第二圓柱形切刀的一部分嵌裝在第一圓柱形切刀內，第二圓柱形切刀的剩餘部分暴露於第一圓柱形切刀之外，第一圓柱形切刀的底麵和第二圓柱形切刀的底麵同心設置，所述鋼管與第一圓柱形切刀固定連接；其中，所述第一圓柱形切刀的截麵直徑小於收卷紙管1內壁直徑。

14.圖中，第一圓柱形切刀3截麵直徑與收卷紙管1內壁直徑相近，第二圓柱形切刀4截麵直徑最小，用於修整變形較大的紙管內壁凸起，第一圓柱形切刀3用於修整變形較小的紙管內壁凸起，人員根據紙管內壁的變形情況，采用不同的圓柱形切刀進行修整，提高了修整的效率。

15.為提高減少人員受傷的可能性以及提高修整紙管內壁的效率，專門設計一套用於修整紙管內壁的圓柱形切刀。這種刀的外徑與紙管內徑相近，在切削時可以最大程度的切除紙管內壁的凸起，同時這種圓柱形切刀還嵌套著一把小一號的圓柱形切刀，這樣在遇到凸起量較大的情況時，可以先由小一號的切刀切削掉一部分，再由大一號的切刀切削剩餘的部分，減少卡死的可能性，提高修整效率。圓柱形切刀的底部還焊接了一根1米長的鋼管，使得切刀可以切削廠內所有長度的收卷紙管，方便操作人員使用，也減小了操作人員受傷的可能性。通過這種改造方式，保障人員安全同時也提高了修整效率。

16.本實用新型實施例通過製作一個與紙管內徑相近的圓柱形切刀專門用於修整紙管內壁，在紙管變形時使用紙管調整切刀進行修複，提高修整紙管內壁的效率，進而保證複卷效率。

17.以上所述僅為本實用新型的較佳實施例而已，並不用於限製本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護範圍之內。

技術特征：

1.一種片材91香蕉在线视频的收卷紙管調整裝置，其特征在於，包括：第一圓柱形切刀、第二圓柱形切刀和鋼管，所述第一圓柱形切刀的截麵直徑大於第二圓柱形切刀的截麵直徑，第二圓柱形切刀的一部分嵌裝在第一圓柱形切刀內，第二圓柱形切刀的剩餘部分暴露於第一圓柱形切刀之外，第一圓柱形切刀的底麵和第二圓柱形切刀的底麵同心設置，所述鋼管與第一圓柱形切刀固定連接；其中，所述第一圓柱形切刀的截麵直徑小於收卷紙管內壁直徑。

技術總結

本實用新型屬於片材生產技術領域，公開了一種片材91香蕉在线视频的收卷紙管調整裝置，包括：第一圓柱形切刀(3)、第二圓柱形切刀(4)和鋼管(2)，所述第一圓柱形切刀的截麵直徑大於第二圓柱形切刀的截麵直徑，第二圓柱形切刀的一部分嵌裝在第一圓柱形切刀內，第二圓柱形切刀的剩餘部分暴露於第一圓柱形切刀之外，第一圓柱形切刀的底麵和第二圓柱形切刀的底麵同心設置，所述鋼管與第一圓柱形切刀固定連接；其中，所述第一圓柱形切刀的截麵直徑小於收卷紙管(1)內壁直徑。本實用新型能夠提高修整紙管內壁的效率，保障人員安全。保障人員安全。保障人員安全。

技術研發人員：陶恒熠 楊連木

受保護的技術使用者：南京永合高分子大香蕉三级电影有限公司

技術研發日：2022.10.20

技術公布日：2023/2/13
