1.本實用新型涉及紙管91香蕉在线视频領域，尤其涉及一種具有換刀機構的紙管91香蕉在线视频。

背景技術：

2.紙管91香蕉在线视频具有運轉平穩、噪音低、實用性強、操作方便、效率高等優勢紙管91香蕉在线视频生產前檢查機械各電器開關，防護器裝置是否正常，直到確認無異常方可作業紙管91香蕉在线视频生產中途操作人員離開機台時要關閉電源，機台發生任何故障，應先切斷電源，再采取有效措施紙管91香蕉在线视频生產操作過程中，切管不要用力過猛，防止打碎傷人。

3.現有的紙管91香蕉在线视频在對紙管固定時大多采用三爪卡盤進行固定，但是大多隻對紙管的一端進行固定，紙管的另一端處於懸空狀態，因此在切割的過程中可能會導致切割尺寸不穩，導致切割失敗。

4.因此，有必要提供一種具有換刀機構的紙管91香蕉在线视频解決上述技術問題。

技術實現要素：

5.本實用新型提供一種具有換刀機構的紙管91香蕉在线视频，解決現有的紙管91香蕉在线视频在對紙管固定時大多采用三爪卡盤進行固定，但是大多隻對紙管的一端進行固定，紙管的另一端處於懸空狀態，因此在切割的過程中可能會導致切割尺寸不穩，導致切割失敗的問題。

6.為解決上述技術問題，本實用新型提供的：一種具有換刀機構的紙管91香蕉在线视频，包括定位板，所述定位板上表麵兩側均開設有卡槽，所述定位板上表麵中間位置的內部通過軸承轉動安裝有螺紋杆，所述定位板的外壁固定有第一電機，所述第一電機輸出軸的外部和螺紋杆的一端外部均固定有傘齒輪，兩個所述傘齒輪之間為齧合連接，所述定位板的通過兩個所述卡槽滑動安裝有移動板，所述移動板與螺紋杆之間為螺紋連接，所述移動板的上表麵兩側均開設有定位槽，所述移動板的上表麵兩側均通過定位槽滑動安裝有定位架，所述移動板上表麵中間位置的內部通過軸承轉動安裝有正反螺杆，且正反螺杆分別與兩個所述定位架正、反螺牙連接，所述定位架的上表麵固定有夾持圓環，所述夾持圓環的上表麵內部螺紋連接有夾持螺杆，所述夾持螺杆的下表麵通過軸承轉動安裝有半圓弧。

7.優選的，所述定位板的上表麵固定有切割架，所述切割架的內部通過軸承轉動安裝有定位螺杆，所述切割架的上表麵固定有第二電機。

8.優選的，所述第二電機的輸出軸與定位螺杆固定連接，所述切割架的上表麵滑動安裝有調節板。

9.優選的，所述調節板與定位螺杆螺紋連接，所述調節板的外壁轉動安裝有氣缸。

10.優選的，所述調節板的上表麵轉動安裝有支撐杆，所述氣缸的輸出軸與支撐杆之間轉動連接。

11.優選的，所述支撐杆的外壁固定有第三電機，所述第三電機的輸出軸的外部通過螺栓固定有切割刀片。

12.與相關技術相比較，本實用新型提供的一種具有換刀機構的紙管91香蕉在线视频具有如下

有益效果：

13.本實用新型的有益效果為：使用者將紙管放置與兩個夾持圓環的內部，之後使用者通過轉動夾持螺杆，夾持螺杆轉動後半圓弧會進行下移對紙管進行夾持固定，之後使用者通過啟動第一電機，第一電機轉動後通過螺紋杆帶動移動板進行平移當移動板上表麵第一個紙管到達切割刀片的下方後使用者通過啟動氣缸，氣缸啟動後輸出軸向前延伸帶動支撐杆進行圓弧轉動在通過切割刀片對紙管進行切割，之後在進行啟動第一電機對第二根紙管進行切割，直至對第三根紙管切割結束後第一電機反轉移動板回到起始點使用者擰鬆夾持螺杆將紙管取下，在將紙管安裝在兩個夾持圓環的內部時，使用者可以通過轉動正反螺杆，正反螺杆轉動後通過和兩個定位架之間的正反螺牙連接可以對其間距進行調節，方便使用者對不同長度的紙管進行切割，在需要進行換刀時使用者隻需將固定切割刀片的螺栓擰下即可進行更換刀片。

附圖說明

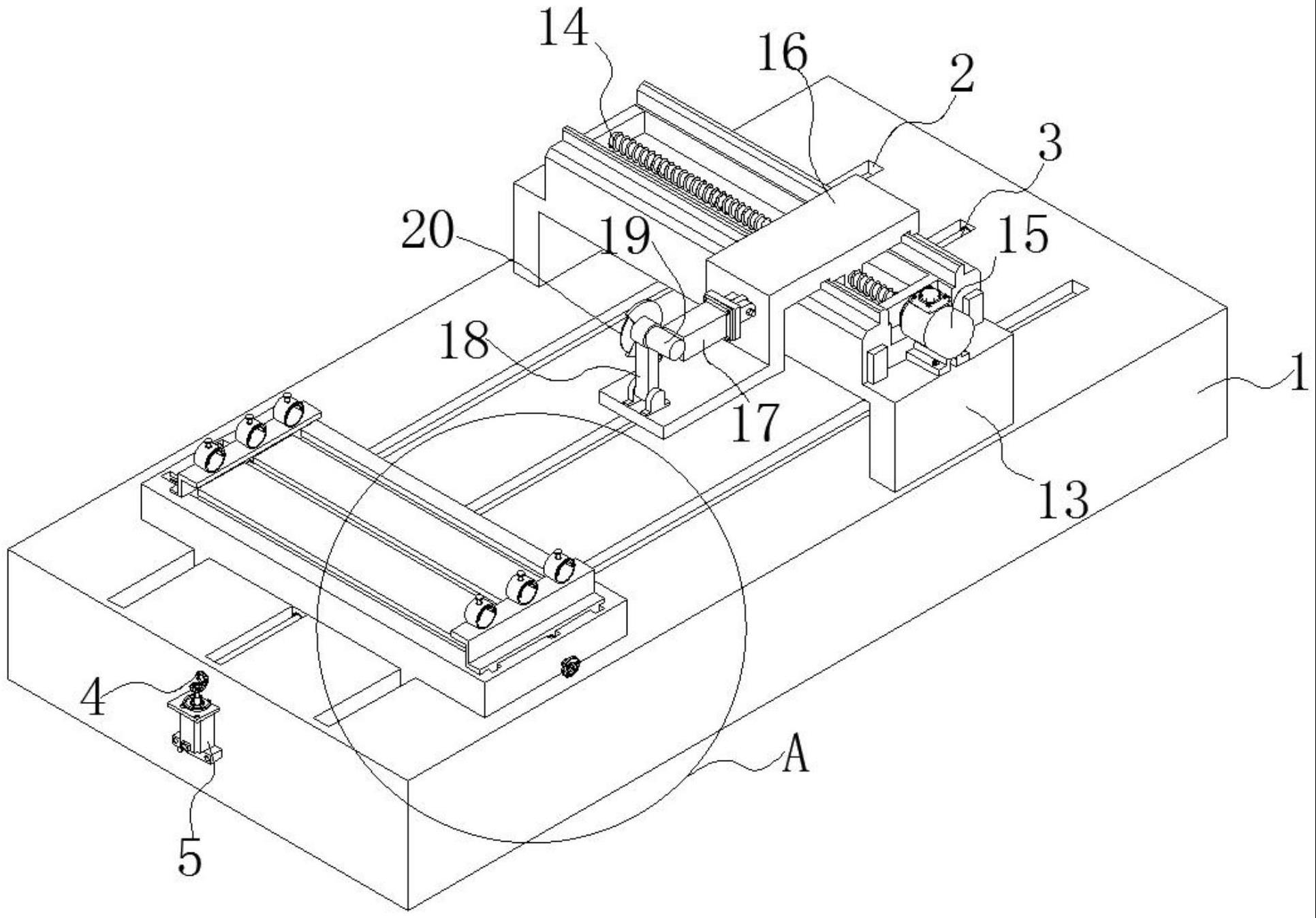

14.圖1為本實用新型提供的一種具有換刀機構的紙管91香蕉在线视频的一種較佳實施例的結構示意圖；

15.圖2為圖1所示a處放大結構示意圖；

16.圖3為圖1所示切割架與調節板連接結構示意圖。

17.圖中：1、定位板；2、卡槽；3、螺紋杆；4、傘齒輪；5、第一電機；6、移動板；7、正反螺杆；8、定位架；9、夾持圓環；10、半圓弧；11、夾持螺杆；12、定位槽；13、切割架；14、定位螺杆；15、第二電機；16、調節板；17、氣缸；18、支撐杆；19、第三電機；20、切割刀片。

具體實施方式

18.下麵結合附圖和實施方式對本實用新型作進一步說明。

19.請結合參閱圖1、圖2和圖3，其中圖1為本實用新型提供的一種具有換刀機構的紙管91香蕉在线视频的一種較佳實施例的結構示意圖；圖2為圖1所示a處放大結構示意圖；圖3為圖1所示切割架與調節板連接結構示意圖。一種具有換刀機構的紙管91香蕉在线视频，包括定位板1，定位板1上表麵兩側均開設有卡槽2，定位板1上表麵中間位置的內部通過軸承轉動安裝有螺紋杆3，定位板1的外壁固定有第一電機5，第一電機5輸出軸的外部和螺紋杆3的一端外部均固定有傘齒輪4，兩個傘齒輪4之間為齧合連接，定位板1的通過兩個卡槽2滑動安裝有移動板6，移動板6與螺紋杆3之間為螺紋連接，移動板6的上表麵兩側均開設有定位槽12，移動板6的上表麵兩側均通過定位槽12滑動安裝有定位架8，移動板6上表麵中間位置的內部通過軸承轉動安裝有正反螺杆7，且正反螺杆7分別與兩個定位架8正、反螺牙連接，定位架8的上表麵固定有夾持圓環9，夾持圓環9的上表麵內部螺紋連接有夾持螺杆11，夾持螺杆11的下表麵通過軸承轉動安裝有半圓弧10。

20.定位板1的上表麵固定有切割架13，切割架13的內部通過軸承轉動安裝有定位螺杆14，切割架13的上表麵固定有第二電機15。

21.第二電機15的輸出軸與定位螺杆14固定連接，切割架13的上表麵滑動安裝有調節板16。

22.調節板16與定位螺杆14螺紋連接，調節板16的外壁轉動安裝有氣缸17。

23.調節板16的上表麵轉動安裝有支撐杆18，氣缸17的輸出軸與支撐杆18之間轉動連接。

24.支撐杆18的外壁固定有第三電機19，第三電機19的輸出軸的外部通過螺栓固定有切割刀片20，在切割的過程中使用者還可以啟動第二電機15，通過第二電機15帶動定位螺杆14進行轉動，而定位螺杆14與調節板16螺紋連接因此可以帶動其調節位置，方便對紙管的不同位置進行切割。

25.本實用新型提供的一種具有換刀機構的紙管91香蕉在线视频的工作原理如下；

26.第一步：使用者將紙管放置與兩個夾持圓環9的內部，之後使用者通過轉動夾持螺杆11，夾持螺杆11轉動後半圓弧10會進行下移對紙管進行夾持固定，之後使用者通過啟動第一電機5，第一電機5轉動後通過螺紋杆3帶動移動板6進行平移當移動板6上表麵第一個紙管到達切割刀片20的下方後使用者通過啟動氣缸17，氣缸17啟動後輸出軸向前延伸帶動支撐杆18進行圓弧轉動在通過切割刀片20對紙管進行切割，之後在進行啟動第一電機5對第二根紙管進行切割，直至對第三根紙管切割結束後第一電機5反轉移動板6回到起始點使用者擰鬆夾持螺杆11將紙管取下，在將紙管安裝在兩個夾持圓環9的內部時，使用者可以通過轉動正反螺杆7，正反螺杆7轉動後通過和兩個定位架8之間的正反螺牙連接可以對其間距進行調節，方便使用者對不同長度的紙管進行切割。

27.第二步：而在切割的過程中使用者還可以啟動第二電機15，通過第二電機15帶動定位螺杆14進行轉動，而定位螺杆14與調節板16螺紋連接因此可以帶動其調節位置，方便對紙管的不同位置進行切割。

28.與相關技術相比較，本實用新型提供的一種具有換刀機構的紙管91香蕉在线视频具有如下有益效果：使用者將紙管放置與兩個夾持圓環9的內部，之後使用者通過轉動夾持螺杆11，夾持螺杆11轉動後半圓弧10會進行下移對紙管進行夾持固定，之後使用者通過啟動第一電機5，第一電機5轉動後通過螺紋杆3帶動移動板6進行平移當移動板6上表麵第一個紙管到達切割刀片20的下方後使用者通過啟動氣缸17，氣缸17啟動後輸出軸向前延伸帶動支撐杆18進行圓弧轉動在通過切割刀片20對紙管進行切割，之後在進行啟動第一電機5對第二根紙管進行切割，直至對第三根紙管切割結束後第一電機5反轉移動板6回到起始點使用者擰鬆夾持螺杆11將紙管取下，在將紙管安裝在兩個夾持圓環9的內部時，使用者可以通過轉動正反螺杆7，正反螺杆7轉動後通過和兩個定位架8之間的正反螺牙連接可以對其間距進行調節，方便使用者對不同長度的紙管進行切割。

29.而在切割的過程中使用者還可以啟動第二電機15，通過第二電機15帶動定位螺杆14進行轉動，而定位螺杆14與調節板16螺紋連接因此可以帶動其調節位置，方便對紙管的不同位置進行切割。

30.以上所述僅為本實用新型的實施例，並非因此限製本實用新型的專利範圍，凡是利用本實用新型說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其它相關的技術領域，均同理包括在本實用新型的專利保護範圍內。

技術特征：

1.一種具有換刀機構的紙管91香蕉在线视频，包括定位板(1)，其特征在於，所述定位板(1)上表麵兩側均開設有卡槽(2)，所述定位板(1)上表麵中間位置的內部通過軸承轉動安裝有螺紋杆(3)，所述定位板(1)的外壁固定有第一電機(5)，所述第一電機(5)輸出軸的外部和螺紋杆(3)的一端外部均固定有傘齒輪(4)，兩個所述傘齒輪(4)之間為齧合連接，所述定位板(1)的通過兩個所述卡槽(2)滑動安裝有移動板(6)，所述移動板(6)與螺紋杆(3)之間為螺紋連接，所述移動板(6)的上表麵兩側均開設有定位槽(12)，所述移動板(6)的上表麵兩側均通過定位槽(12)滑動安裝有定位架(8)，所述移動板(6)上表麵中間位置的內部通過軸承轉動安裝有正反螺杆(7)，且正反螺杆(7)分別與兩個所述定位架(8)正、反螺牙連接，所述定位架(8)的上表麵固定有夾持圓環(9)，所述夾持圓環(9)的上表麵內部螺紋連接有夾持螺杆(11)，所述夾持螺杆(11)的下表麵通過軸承轉動安裝有半圓弧(10)。2.根據權利要求1所述的一種具有換刀機構的紙管91香蕉在线视频，其特征在於，所述定位板(1)的上表麵固定有切割架(13)，所述切割架(13)的內部通過軸承轉動安裝有定位螺杆(14)，所述切割架(13)的上表麵固定有第二電機(15)。3.根據權利要求2所述的一種具有換刀機構的紙管91香蕉在线视频，其特征在於，所述第二電機(15)的輸出軸與定位螺杆(14)固定連接，所述切割架(13)的上表麵滑動安裝有調節板(16)。4.根據權利要求3所述的一種具有換刀機構的紙管91香蕉在线视频，其特征在於，所述調節板(16)與定位螺杆(14)螺紋連接，所述調節板(16)的外壁轉動安裝有氣缸(17)。5.根據權利要求4所述的一種具有換刀機構的紙管91香蕉在线视频，其特征在於，所述調節板(16)的上表麵轉動安裝有支撐杆(18)，所述氣缸(17)的輸出軸與支撐杆(18)之間轉動連接。6.根據權利要求5所述的一種具有換刀機構的紙管91香蕉在线视频，其特征在於，所述支撐杆(18)的外壁固定有第三電機(19)，所述第三電機(19)的輸出軸的外部通過螺栓固定有切割刀片(20)。

技術總結

本實用新型提供一種具有換刀機構的紙管91香蕉在线视频，包括定位板，所述定位板上表麵兩側均開設有卡槽，所述定位板上表麵中間位置的內部通過軸承轉動安裝有螺紋杆，所述定位板的外壁固定有第一電機，所述第一電機輸出軸的外部和螺紋杆的一端外部均固定有傘齒輪，兩個所述傘齒輪之間為齧合連接，所述定位板的通過兩個所述卡槽滑動安裝有移動板，所述移動板與螺紋杆之間為螺紋連接。本實用新型提供的具有換刀機構的紙管91香蕉在线视频在將紙管安裝在兩個夾持圓環的內部時，使用者可以通過轉動正反螺杆，正反螺杆轉動後通過和兩個定位架之間的正反螺牙連接可以對其間距進行調節，方便使用者對不同長度的紙管進行切割。長度的紙管進行切割。長度的紙管進行切割。

技術研發人員：林玉才 劉國華 林發森
