本實用新型涉及醫用器械領域，特別是一種醫用軟管高速全自動切管機。

背景技術：

傳統醫療行業所使用的軟管切管機為分體結構，是幾個獨立的設備。包括帶刹車放料盤、配重牽引送料機、計米切管機等幾部分組成。帶刹車放料盤放置軟管料盤，配重牽引送料機將軟管通過配重部分牽引送至計米切管機，計米切管機通過計米輪計算切割長度後，有切刀部分將軟管切斷。

現有設備由於是分體結構，各獨立設備配合使用存在很多問題。如刹車功能不靈敏，料盤放置後容易鬆散，儲料配重功能無法正常使用，切管速度慢等問題。

技術實現要素：

本實用新型的目的是為了解決上述問題，設計了一種醫用軟管高速全自動切管機。

實現上述目的本實用新型的技術方案為，一種醫用軟管高速全自動切管機，包括帶刹車放料盤部分、牽引配重部分和計米切管部分，所述帶刹車放料盤部分由撐料卡盤、卡盤固定板、卡盤軸、卡盤軸固定塊、連接板、卡盤滑塊、撐料杆、擋板、中心軸、擋塊、卡緊把手、刹車軸、刹車棘輪和刹車氣缸構成，所述撐料卡盤後端連接卡盤固定板，所述卡盤固定板連接卡盤軸，所述卡盤軸通過軸承連接卡盤軸固定塊，所述卡盤軸固定塊連接連接板，所述撐料卡盤前端連接卡盤滑塊，所述卡盤滑塊上連接六根撐料杆和擋板，所述中心軸安裝在卡盤軸上，所述擋板與擋塊安裝在中心軸上，所述卡緊把手連接擋塊，所述刹車棘輪連接卡盤軸，刹車軸與刹車氣缸連接。

所述牽引配重部分由二號導輪、牽引輪、配重輪、配重塊、配重塊導輪、導向光軸、一號導輪、壓輪、壓輪固定塊、壓緊彈簧和彈簧固定塊構成，所述配重輪安裝在配重塊上表麵，所述配重塊安裝在導向光軸上，所述壓輪安裝在壓輪固定塊側表麵，所述壓緊彈簧一端連接彈簧固定塊並另一端連接壓輪固定塊。

所述計米切管部分由計米輪、輔輪、背麵編碼器、送料同步帶和切刀塊構成，所述計米輪兩側設有輔輪，所述計米輪和背麵編碼器連接。

所述送料同步帶由上部送料帶輪、調節手輪和下部送料帶輪構成，所述調節手輪與上部送料帶輪連接。

所述切刀塊由專用切刀、切刀壓塊、切刀架、直線滑軌、固定架、切刀電機、偏心輪、複位彈簧和頂杆構成，所述專用切刀通過切刀壓塊安裝在切刀架上，所述切刀架通過直線滑軌連接固定架，所述切刀電機通過偏心輪連接切刀架，所述複位彈簧連接頂杆，所述頂杆連接切刀架。

利用本實用新型的技術方案製作的一種醫用軟管高速全自動切管機，將原有的幾部分獨立設備集成設計，並針對原有設備的問題點進行專門改進，有效解決了上述問題，使切管過程穩定、可靠，效率提升。

附圖說明

圖1是本實用新型所述一種醫用軟管高速全自動切管機的結構示意圖；

圖2是本實用新型所述一種醫用軟管高速全自動切管機的帶刹車放料盤部分結構示意圖；

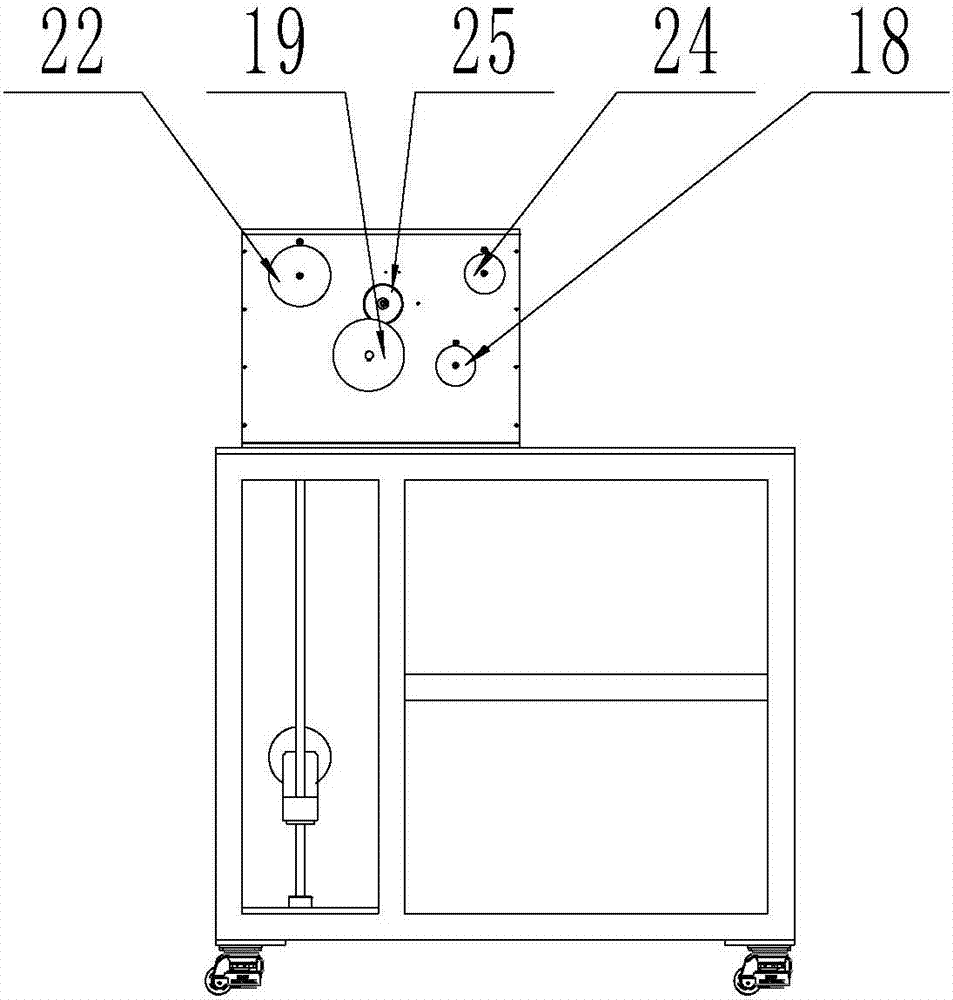

圖3是本實用新型所述一種醫用軟管高速全自動切管機的牽引配重部分正視結構示意圖；

圖4是本實用新型所述一種醫用軟管高速全自動切管機的牽引配重部分側視結構示意圖；

圖5是本實用新型所述一種醫用軟管高速全自動切管機的牽引配重部分後視結構示意圖；

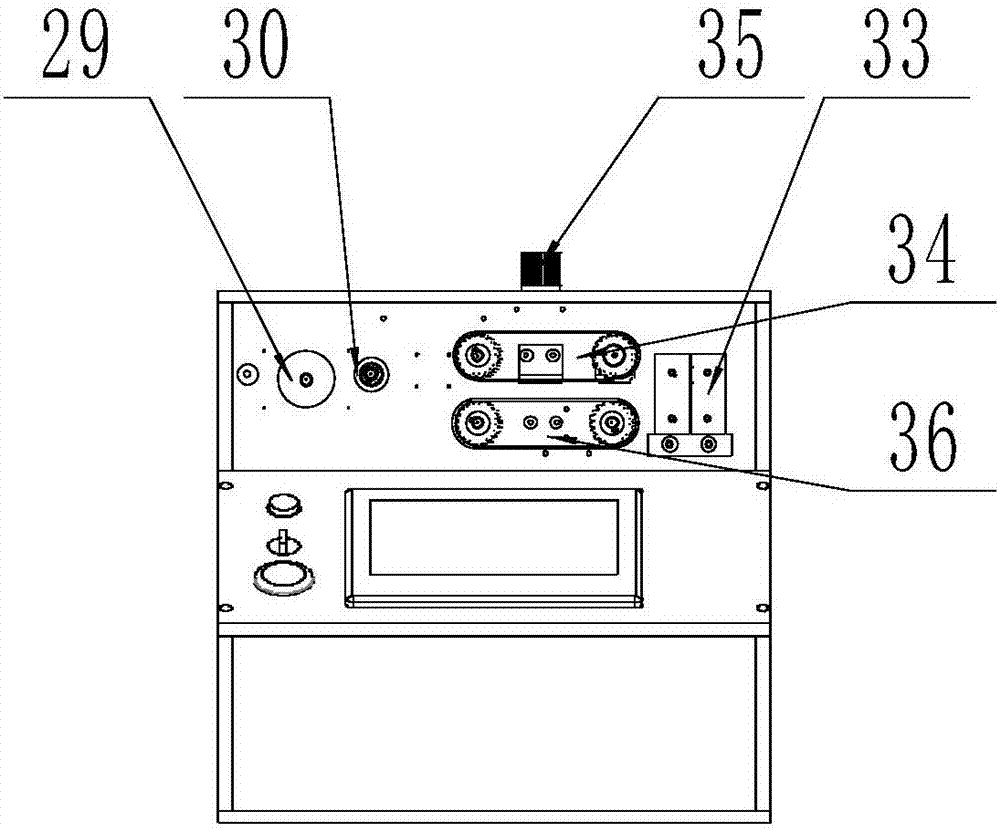

圖6是本實用新型所述一種醫用軟管高速全自動切管機的計米切管部分正視結構示意圖；

圖7是本實用新型所述一種醫用軟管高速全自動切管機的計米切管部分側視結構示意圖；

圖8是本實用新型所述一種醫用軟管高速全自動切管機的切刀塊結構示意圖；

圖中，1、帶刹車放料盤部分；2、牽引配重部分；3、計米切管部分；4、撐料卡盤；5、卡盤固定板；6、卡盤軸；7、卡盤軸固定塊；8、連接板；9、卡盤滑塊；10、撐料杆；11、擋板；12、中心軸；13、擋塊；14、卡緊把手；15、刹車軸；16、刹車棘輪；17、刹車氣缸；18、二號導輪；19、牽引輪；20、配重輪；21、配重塊；22、配重塊導輪；23、導向光軸；24、一號導輪；25、壓輪；26、壓輪固定塊；27、壓緊彈簧；28、彈簧固定塊；29、計米輪；30、輔輪；31、背麵編碼器；32、送料同步帶；33、切刀塊；34、上部送料帶輪；35、調節手輪；36、下部送料帶輪；37、專用切刀；38、切刀壓塊；39、切刀架；40、直線滑軌；41、固定架；42、切刀電機；43、偏心輪；44、複位彈簧；45、頂杆。

具體實施方式

下麵結合附圖對本實用新型進行具體描述，如圖1-8所示，一種醫用軟管高速全自動切管機，包括帶刹車放料盤部分1、牽引配重部分2和計米切管部分3，所述帶刹車放料盤部分1由撐料卡盤4、卡盤固定板5、卡盤軸6、卡盤軸固定塊7、連接板8、卡盤滑塊9、撐料杆10、擋板11、中心軸12、擋塊13、卡緊把手14、刹車軸15、刹車棘輪16和刹車氣缸17構成，所述撐料卡盤4後端連接卡盤固定板5，所述卡盤固定板5連接卡盤軸6，所述卡盤軸6通過軸承連接卡盤軸固定塊7，所述卡盤軸固定塊7連接連接板8，所述撐料卡盤4前端連接卡盤滑塊9，所述卡盤滑塊9上連接六根撐料杆10和擋板11，所述中心軸12安裝在卡盤軸6上，所述擋板11與擋塊13安裝在中心軸12上，所述卡緊把手14連接擋塊13，所述刹車棘輪16連接卡盤軸6，刹車軸15與刹車氣缸17連接；所述牽引配重部分2由二號導輪18、牽引輪19、配重輪20、配重塊21、配重塊導輪22、導向光軸23、一號導輪24、壓輪25、壓輪固定塊26、壓緊彈簧27和彈簧固定塊28構成，所述配重輪20安裝在配重塊21上表麵，所述配重塊21安裝在導向光軸23上，所述壓輪25安裝在壓輪固定塊26側表麵，所述壓緊彈簧27一端連接彈簧固定塊28並另一端連接壓輪固定塊26；所述計米切管部分3由計米輪29、輔輪30、背麵編碼器31、送料同步帶32和切刀塊33構成，所述計米輪29兩側設有輔輪30，所述計米輪29和背麵編碼器31連接；所述送料同步帶32由上部送料帶輪34、調節手輪35和下部送料帶輪36構成，所述調節手輪35與上部送料帶輪34連接；所述切刀塊33由專用切刀37、切刀壓塊38、切刀架39、直線滑軌40、固定架41、切刀電機42、偏心輪43、複位彈簧44和頂杆45構成，所述專用切刀37通過切刀壓塊38安裝在切刀架39上，所述切刀架39通過直線滑軌40連接固定架41，所述切刀電機42通過偏心輪43連接切刀架39，所述複位彈簧44連接頂杆45，所述頂杆45連接切刀架39。

本實施方案的特點為，該設備主要由帶刹車放料盤部分1、牽引配重部分2、計米切管部分3組成，能夠完成穩定高度的切管工作，帶刹車放料盤部分1由三爪自定心卡盤帶動六根撐料杆10將軟管料卷張緊，再由擋板11通過擋塊13的移動固定，刹車部分通過刹車氣缸17帶動刹車軸15與刹車棘輪16的齧合止回來實現，解決了之前料盤放置後容易鬆散及刹車功能不靈敏的問題，牽引配重部分2采用雙層儲料輪，保證快速切割時的儲料餘量，計米切管部分3采用可調夾持量送料同步帶32送料，夾持距離長，力度可調，可保證高速切割時送料穩定不打滑，切刀塊33由切刀電機42帶動偏心輪43推動專用切刀37下移切割，再由複位彈簧44提供反作用力恢複原位，切割速度快精度高。

在本實施方案中，撐料卡盤4後端與卡盤固定板5連接，卡盤固定板5與卡盤軸6連接，卡盤軸6通過軸承與卡盤軸固定塊7形成轉動關係，卡盤軸6固定塊7再與連接板8固定，撐料卡盤4前端與卡盤滑塊9連接，卡盤滑塊9上連接六根撐料杆10和擋板11，中心軸12固定在卡盤軸6上，擋板11與擋塊13連接在中心軸12上，卡緊把手14與擋塊13連接，刹車作用是由刹車軸15與刹車棘輪16的配合實現的，刹車棘輪16與卡盤軸6固定，刹車軸15與刹車氣缸17連接，從帶刹車放料盤部分1來料後，首先通過二號導輪18進入牽引輪19，再通過配重輪20與配重塊21進入到配重塊導輪22，配重塊21可在導向光軸23上上下滑動，最後經過一號導輪24進入到計米切管部分3，其中壓輪25是作用是壓緊通過牽引輪19的料管，壓輪25固定在壓輪固定塊26上，壓緊彈簧27通過彈簧固定塊28壓緊在壓輪固定塊26上，調節壓緊彈簧27的鬆緊度可以控製壓輪25壓緊料管的力度，防止料管在牽引輪19上打滑，計米輪29與背麵編碼器31連接，料管經計米輪29進入送料同步帶32內，計米輪29兩側的輔輪30可使計米輪29和料管包角更大，防止打滑，送料同步帶30分上下兩部分，由兩組同步帶輪帶動，上部送料帶輪34可通過調節手輪35帶動上下移動位置，根據不同料管直徑，可調節與下部送料帶輪36的距離，使料管能壓實，防止送料打滑，料管進入切刀塊33後，根據預先設置好的程序，專用切刀37動作切斷料管，專用切刀37用切刀壓塊38固定在切刀架39上，切刀架39用直線滑軌40與固定架41連接，通過切刀電機42帶動偏心輪43與切刀架41接觸，帶動專用切刀37完成向下切割動作，通過複位彈簧44和頂杆45的配合，使專用切刀37複位.

上述技術方案僅體現了本實用新型技術方案的優選技術方案，本技術領域的技術人員對其中某些部分所可能做出的一些變動均體現了本實用新型的原理，屬於本實用新型的保護範圍之內。

技術特征：

1.一種醫用軟管高速全自動切管機，包括帶刹車放料盤部分(1)、牽引配重部分(2)和計米切管部分(3)，其特征在於，所述帶刹車放料盤部分(1)由撐料卡盤(4)、卡盤固定板(5)、卡盤軸(6)、卡盤軸固定塊(7)、連接板(8)、卡盤滑塊(9)、撐料杆(10)、擋板(11)、中心軸(12)、擋塊(13)、卡緊把手(14)、刹車軸(15)、刹車棘輪(16)和刹車氣缸(17)構成，所述撐料卡盤(4)後端連接卡盤固定板(5)，所述卡盤固定板(5)連接卡盤軸(6)，所述卡盤軸(6)通過軸承連接卡盤軸固定塊(7)，所述卡盤軸固定塊(7)連接連接板(8)，所述撐料卡盤(4)前端連接卡盤滑塊(9)，所述卡盤滑塊(9)上連接六根撐料杆(10)和後擋板(11)，所述中心軸(12)安裝在卡盤軸(6)上，所述前擋板()與擋塊(13)安裝在中心軸(12)上，所述卡緊把手(14)連接擋塊(13)，所述刹車棘輪(16)連接卡盤軸(6)，刹車軸(15)與刹車氣缸(17)連接。

2.根據權利要求1所述的一種醫用軟管高速全自動切管機，其特征在於，所述牽引配重部分(2)由二號導輪(18)、牽引輪(19)、配重輪(20)、配重塊(21)、配重塊導輪(22)、導向光軸(23)、一號導輪(24)、壓輪(25)、壓輪固定塊(26)、壓緊彈簧(27)和彈簧固定塊(28)構成，所述配重輪(20)安裝在配重塊(21)上表麵，所述配重塊(21)安裝在導向光軸(23)上，所述壓輪(25)安裝在壓輪固定塊(26)側表麵，所述壓緊彈簧(27)一端連接彈簧固定塊(28)並另一端連接壓輪固定塊(26)。

3.根據權利要求1所述的一種醫用軟管高速全自動切管機，其特征在於，所述計米切管部分(3)由計米輪(29)、輔輪(30)、背麵編碼器(31)、送料同步帶(32)和切刀塊(33)構成，所述計米輪(29)兩側設有輔輪(30)，所述計米輪(29)和背麵編碼器(31)連接。

4.根據權利要求3所述的一種醫用軟管高速全自動切管機，其特征在於，所述送料同步帶(32)由上部送料帶輪(34)、調節手輪(35)和下部送料帶輪(36)構成，所述調節手輪(35)與上部送料帶輪(34)連接。

5.根據權利要求3所述的一種醫用軟管高速全自動切管機，其特征在於，所述切刀塊(33)由專用切刀(37)、切刀壓塊(38)、切刀架(39)、直線滑軌(40)、固定架(41)、切刀電機(42)、偏心輪(43)、複位彈簧(44)和頂杆(45)構成，所述專用切刀(37)通過切刀壓塊(38)安裝在切刀架(39)上，所述切刀架(39)通過直線滑軌(40)連接固定架(41)，所述切刀電機(42)通過偏心輪(43)連接切刀架(39)，所述複位彈簧(44)連接頂杆(45)，所述頂杆(45)連接切刀架(39)。

技術總結

本實用新型公開了一種醫用軟管高速全自動切管機，包括帶刹車放料盤部分、牽引配重部分和計米切管部分，所述帶刹車放料盤部分由撐料卡盤、卡盤固定板、卡盤軸、卡盤軸固定塊、連接板、卡盤滑塊、撐料杆、擋板、中心軸、擋塊、卡緊把手、刹車軸、刹車棘輪和刹車氣缸構成。本實用新型的有益效果是，將原有的幾部分獨立設備集成設計，並針對原有設備的問題點進行專門改進，有效解決了上述問題，使切管過程穩定、可靠，效率提升。
