1.本實用新型涉及紙管91香蕉在线视频技術領域，更具體地說，本實用新型涉及一種提高切割精度的紙管91香蕉在线视频。

背景技術：

2.紙管91香蕉在线视频是紙管加工過程中的常用設備，其通過將紙管固定於定位輥之上，利用切割刀片對其進行分切。

3.如公開了cn211310356u的一種設有切割機構的紙管分紙機，其主要通過兩組電機的設置保證紙管套杆轉動的均勻性，防止因紙管套杆轉動不均導致的繞卷錯亂，提高紙管成品的質量，降低返工率；但是當紙管套在定位輥表麵，發生移動時，此時會導致切割刀片切割的位置發生改變，進而降低裝置的切割精度；並且當紙屑堆積時，此時會影響裝置的工作，同時也會降低裝置整體美觀程度。

技術實現要素：

4.為了克服現有技術的上述缺陷，本實用新型的實施例提供一種提高切割精度的紙管91香蕉在线视频，以解決現有技術所存在的問題。

5.為解決上述技術問題，本實用新型提供如下技術方案：一種提高切割精度的紙管91香蕉在线视频，包括紙管91香蕉在线视频主體，所述紙管91香蕉在线视频主體內壁底端的一側固定安裝有第一安裝板，所述第一安裝板上表麵的中部可拆卸安裝有驅動機構，所述驅動機構的輸入端通過第一驅動輪傳動連接有傳動帶，所述紙管91香蕉在线视频主體上表麵的一側固定安裝有第二安裝板，所述第二安裝板側壁的頂端鑲嵌安裝有軸承，所述第二安裝板側壁的頂端通過軸承連接有定位輥，所述定位輥的一端卡接有定位銷，所述定位銷外表麵的一端以圓形陣列開設有四個安裝槽，所述安裝槽的內部固定安裝有限位環，所述定位輥內壁的一端以圓形陣列開設有四個連接通孔，所述定位輥外表麵的一端通過所述連接通孔卡接有限位銷，所述紙管91香蕉在线视频主體內壁的頂端延中心對稱開設有連接滑槽，所述紙管91香蕉在线视频主體內壁的頂端通過所述連接滑槽卡接有收集盒，所述收集盒的兩側壁均固定安裝有限位滑塊，所述收集盒的一端可拆卸安裝有連接把手。

6.其中，所述定位輥外表麵的另一端固定套接有第二驅動輪，第二驅動輪的外表麵與所述傳動帶內壁的頂端相貼合。

7.其中，所述限位滑塊的外表麵與所述連接滑槽的內壁相適配，所述收集盒的位置正對所述定位輥的位置，所述限位滑塊的長度小於所述紙管91香蕉在线视频主體的長度。

8.其中，所述紙管91香蕉在线视频主體的下表麵以矩形陣列螺紋連接有四個穩定底座，所述紙管91香蕉在线视频主體上表麵的一側延中心對稱固定安裝有第三安裝板。

9.其中，所述第三安裝板側壁的頂端固定安裝有固定杆，所述固定杆外表麵的一端等距並排固定套接有多個分切刀。

10.其中，所述穩定底座包括螺紋杆和連接座，所述螺紋杆的下表麵固定安裝有連接

座，所述螺紋杆外表麵的頂端與紙管91香蕉在线视频主體下表麵一側開設的螺紋孔相適配。

11.其中，所述連接座的下表麵固定安裝有螺紋柱，所述螺紋柱的外表麵可拆卸安裝有安裝座，所述安裝座的下表麵以圓形陣列可拆卸安裝有多個穩定吸盤。

12.本實用新型的上述技術方案的有益效果如下：

13.1、上述方案中，所述紙管91香蕉在线视频通過設置定位輥、定位銷、安裝槽、限位環、連接通孔和限位銷，當紙管分切之前，首先將待分切的紙管套接在定位輥外表麵，然後再將定位銷的一端對準定位輥的內部進行卡接，然後再將限位環的位置對準連接通孔的位置，緊接著再將限位銷的底端對準連接通孔卡接在限位環的內部，即可將待分切的紙管固定在定位輥的外表麵，防止紙管發生移動，從而保證裝置的分切精度；

14.2、上述方案中，所述紙管91香蕉在线视频通過設置連接滑槽、收集盒、限位滑塊和連接把手，當紙管91香蕉在线视频工作之前，首先將收集盒兩側壁的限位滑塊對準連接滑槽進行卡接，然後再將待分切的紙管固定在定位輥外表麵，此時啟動驅動機構，即可將紙管進行分切，因為收集盒是設置在定位輥下表麵的，所以當分切出碎屑時，會掉落至收集盒內部進行集中收集，從而能夠保證裝置正常運作，提高了裝置的工作效率。

附圖說明

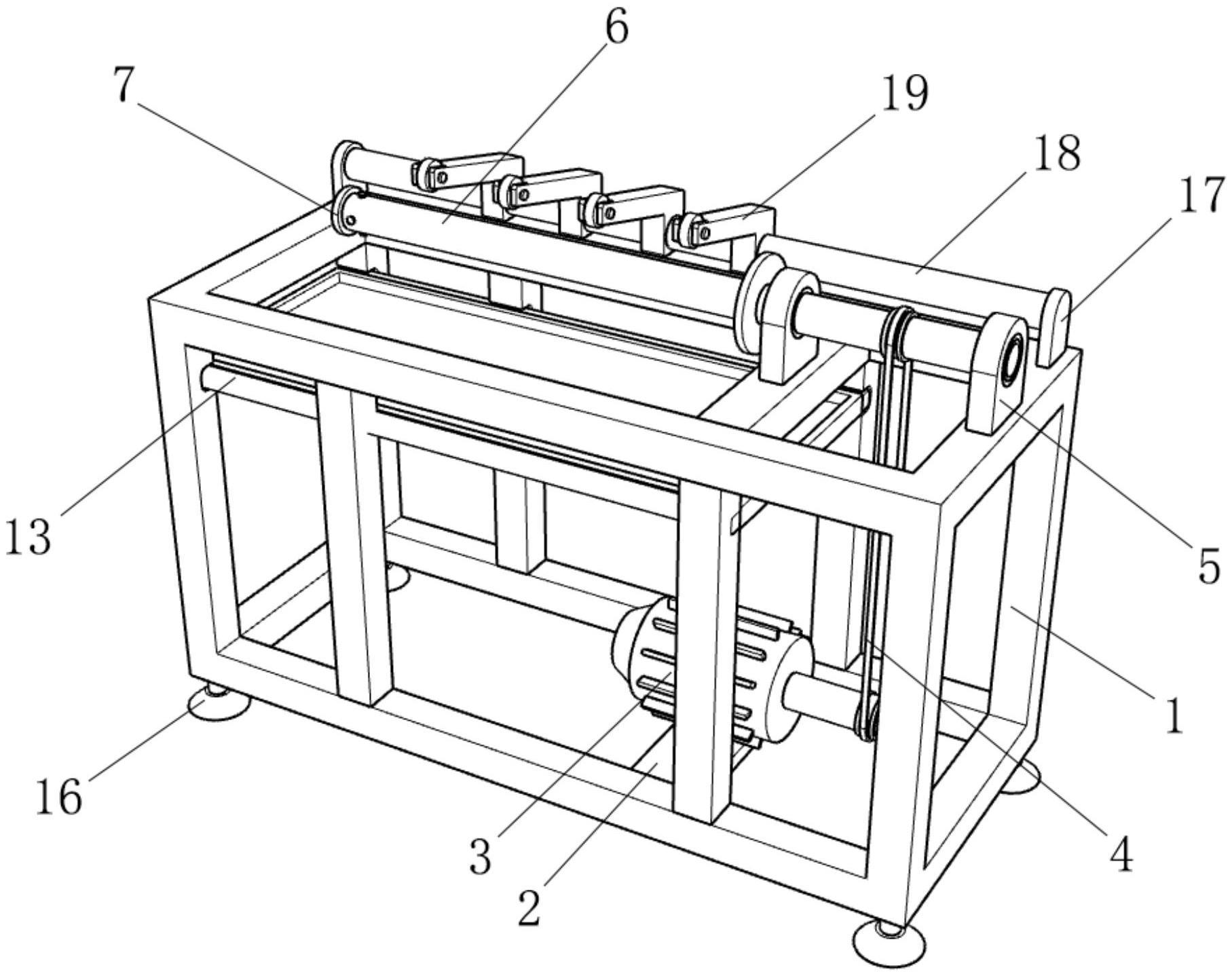

15.圖1為本實用新型的整體結構示意圖；

16.圖2為本實用新型的紙管91香蕉在线视频主體與收集盒裝配示意圖；

17.圖3為本實用新型的定位輥與定位銷裝配示意圖；

18.圖4為本實用新型的穩定底座拆分示意圖。

19.[附圖標記]

[0020]

1、紙管91香蕉在线视频主體；2、第一安裝板；3、驅動機構；4、傳動帶；5、第二安裝板；6、定位輥；7、定位銷；8、安裝槽；9、限位環；10、連接通孔；11、限位銷；12、連接滑槽；13、收集盒；14、限位滑塊；15、連接把手；16、穩定底座；17、第三安裝板；18、固定杆；19、分切刀；161、螺紋杆；162、連接座；163、螺紋柱；164、安裝座；165、穩定吸盤。

具體實施方式

[0021]

為使本實用新型要解決的技術問題、技術方案和優點更加清楚，下麵將結合附圖及具體實施例進行詳細描述。

[0022]

實施例1：

[0023]

請參閱圖1-3，一種提高切割精度的紙管91香蕉在线视频，包括紙管91香蕉在线视频主體1，紙管91香蕉在线视频主體1內壁底端的一側固定安裝有第一安裝板2，第一安裝板2上表麵的中部可拆卸安裝有驅動機構3，驅動機構3的輸入端通過第一驅動輪傳動連接有傳動帶4，紙管91香蕉在线视频主體1上表麵的一側固定安裝有第二安裝板5，第二安裝板5側壁的頂端鑲嵌安裝有軸承，第二安裝板5側壁的頂端通過軸承連接有定位輥6，定位輥6的一端卡接有定位銷7，定位銷7外表麵的一端以圓形陣列開設有四個安裝槽8，安裝槽8的內部固定安裝有限位環9，定位輥6內壁的一端以圓形陣列開設有四個連接通孔10，定位輥6外表麵的一端通過連接通孔10卡接有限位銷11，紙管91香蕉在线视频主體1內壁的頂端延中心對稱開設有連接滑槽12，紙管91香蕉在线视频主體1內壁的頂端通過連接滑槽12卡接有收集盒13，收集盒13的兩側壁均固定安裝有限位滑塊

14，收集盒13的一端可拆卸安裝有連接把手15，定位輥6外表麵的另一端固定套接有第二驅動輪，第二驅動輪的外表麵與傳動帶4內壁的頂端相貼合，限位滑塊14的外表麵與連接滑槽12的內壁相適配，收集盒13的位置正對定位輥6的位置，限位滑塊14的長度小於紙管91香蕉在线视频主體1的長度，紙管91香蕉在线视频主體1的下表麵以矩形陣列螺紋連接有四個穩定底座16，紙管91香蕉在线视频主體1上表麵的一側延中心對稱固定安裝有第三安裝板17，第三安裝板17側壁的頂端固定安裝有固定杆18，固定杆18外表麵的一端等距並排固定套接有多個分切刀19。

[0024]

有益性：通過設置連接滑槽12、限位滑塊14和連接把手15是為了有利於將收集盒13進行清理，從而節省清理紙屑所需時間，增強了裝置的實用性。

[0025]

實施例2：

[0026]

請參閱圖4，穩定底座16包括螺紋杆161和連接座162，螺紋杆161的下表麵固定安裝有連接座162，螺紋杆161外表麵的頂端與紙管91香蕉在线视频主體1下表麵一側開設的螺紋孔相適配，連接座162的下表麵固定安裝有螺紋柱163，螺紋柱163的外表麵可拆卸安裝有安裝座164，安裝座164的下表麵以圓形陣列可拆卸安裝有多個穩定吸盤165。

[0027]

有益性：通過設置穩定底座16是為了有利於避免紙管91香蕉在线视频主體1發生偏移的現象，從而保證紙管91香蕉在线视频主體1的質量，減少損失。

[0028]

其中，驅動機構3為yl型號電機，並通過插頭與外部電源電連接。

[0029]

本實用新型的工作過程如下：

[0030]

所述紙管91香蕉在线视频在工作的時候，為了提高裝置的分切精度，所以設置有定位輥6、定位銷7、安裝槽8、限位環9、連接通孔10和限位銷11，當紙管分切之前，首先將待分切的紙管套接在定位輥6外表麵，然後再將定位銷7的一端對準定位輥6的內部進行卡接，然後再將限位環9的位置對準連接通孔10的位置，緊接著再將限位銷11的底端對準連接通孔10卡接在限位環9的內部，即可將待分切的紙管固定在定位輥6的外表麵，防止紙管發生移動，從而保證裝置的分切精度。

[0031]

上述方案，所述紙管91香蕉在线视频在工作的時候，為了提高裝置的工作效率，所以設置有連接滑槽12、收集盒13、限位滑塊14和連接把手15，當紙管91香蕉在线视频工作之前，首先將收集盒13兩側壁的限位滑塊14對準連接滑槽12進行卡接，然後再將待分切的紙管固定在定位輥6外表麵，此時啟動驅動機構3，即可將紙管進行分切，因為收集盒13是設置在定位輥6下表麵的，所以當分切出碎屑時，會掉落至收集盒13內部進行集中收集，從而能夠保證裝置正常運作，提高了裝置的工作效率。

[0032]

最後應說明的幾點是：首先，在本技術的描述中，需要說明的是，除非另有規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，可以是機械連接或電連接，也可以是兩個元件內部的連通，可以是直接相連，“上”、“下”、“左”、“右”等僅用於表示相對位置關係，當被描述對象的絕對位置改變，則相對位置關係可能發生改變；

[0033]

其次：本實用新型公開實施例附圖中，隻涉及到與本公開實施例涉及到的結構，其他結構可參考通常設計，在不衝突情況下，本實用新型同一實施例及不同實施例可以相互組合；

[0034]

最後：以上所述僅為本實用新型的優選實施例而已，並不用於限製本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護範圍之內。

技術特征：

1.一種提高切割精度的紙管91香蕉在线视频，包括紙管91香蕉在线视频主體(1)，其特征在於，所述紙管91香蕉在线视频主體(1)內壁底端的一側固定安裝有第一安裝板(2)，所述第一安裝板(2)上表麵的中部可拆卸安裝有驅動機構(3)，所述驅動機構(3)的輸入端通過第一驅動輪傳動連接有傳動帶(4)，所述紙管91香蕉在线视频主體(1)上表麵的一側固定安裝有第二安裝板(5)，所述第二安裝板(5)側壁的頂端鑲嵌安裝有軸承，所述第二安裝板(5)側壁的頂端通過軸承連接有定位輥(6)，所述定位輥(6)的一端卡接有定位銷(7)，所述定位銷(7)外表麵的一端以圓形陣列開設有四個安裝槽(8)，所述安裝槽(8)的內部固定安裝有限位環(9)，所述定位輥(6)內壁的一端以圓形陣列開設有四個連接通孔(10)，所述定位輥(6)外表麵的一端通過所述連接通孔(10)卡接有限位銷(11)，所述紙管91香蕉在线视频主體(1)內壁的頂端延中心對稱開設有連接滑槽(12)，所述紙管91香蕉在线视频主體(1)內壁的頂端通過所述連接滑槽(12)卡接有收集盒(13)，所述收集盒(13)的兩側壁均固定安裝有限位滑塊(14)，所述收集盒(13)的一端可拆卸安裝有連接把手(15)。2.根據權利要求1所述的提高切割精度的紙管91香蕉在线视频，其特征在於，所述定位輥(6)外表麵的另一端固定套接有第二驅動輪，第二驅動輪的外表麵與所述傳動帶(4)內壁的頂端相貼合。3.根據權利要求1所述的提高切割精度的紙管91香蕉在线视频，其特征在於，所述限位滑塊(14)的外表麵與所述連接滑槽(12)的內壁相適配，所述收集盒(13)的位置正對所述定位輥(6)的位置，所述限位滑塊(14)的長度小於所述紙管91香蕉在线视频主體(1)的長度。4.根據權利要求1所述的提高切割精度的紙管91香蕉在线视频，其特征在於，所述紙管91香蕉在线视频主體(1)的下表麵以矩形陣列螺紋連接有四個穩定底座(16)，所述紙管91香蕉在线视频主體(1)上表麵的一側延中心對稱固定安裝有第三安裝板(17)。5.根據權利要求4所述的提高切割精度的紙管91香蕉在线视频，其特征在於，所述第三安裝板(17)側壁的頂端固定安裝有固定杆(18)，所述固定杆(18)外表麵的一端等距並排固定套接有多個分切刀(19)。6.根據權利要求4所述的提高切割精度的紙管91香蕉在线视频，其特征在於，所述穩定底座(16)包括螺紋杆(161)和連接座(162)，所述螺紋杆(161)的下表麵固定安裝有連接座(162)，所述螺紋杆(161)外表麵的頂端與紙管91香蕉在线视频主體(1)下表麵一側開設的螺紋孔相適配。7.根據權利要求6所述的提高切割精度的紙管91香蕉在线视频，其特征在於，所述連接座(162)的下表麵固定安裝有螺紋柱(163)，所述螺紋柱(163)的外表麵可拆卸安裝有安裝座(164)，所述安裝座(164)的下表麵以圓形陣列可拆卸安裝有多個穩定吸盤(165)。

技術總結

本實用新型公開了一種提高切割精度的紙管91香蕉在线视频，包括紙管91香蕉在线视频主體，紙管91香蕉在线视频主體內壁底端的一側固定安裝有第一安裝板，第一安裝板上表麵的中部可拆卸安裝有驅動機構，驅動機構的輸入端通過第一驅動輪傳動連接有傳動帶。上述方案中，紙管91香蕉在线视频通過設置定位輥、定位銷、安裝槽、限位環、連接通孔和限位銷，當紙管分切之前，首先將待分切的紙管套接在定位輥外表麵，然後再將定位銷的一端對準定位輥的內部進行卡接，然後再將限位環的位置對準連接通孔的位置，緊接著再將限位銷的底端對準連接通孔卡接在限位環的內部，即可將待分切的紙管固定在定位輥的外表麵，防止紙管發生移動，從而保證裝置的分切精度。而保證裝置的分切精度。而保證裝置的分切精度。

技術研發人員：李偉 梁華維 周君君 劉曉麗

受保護的技術使用者：威海鼎泰包裝大香蕉三级电影有限公司

技術研發日：2022.11.27

技術公布日：2023/4/19
