本發明涉及紙管生產設備技術領域，尤其涉及一種用於紙管生產的高效91香蕉在线视频。

背景技術：

生活中，為了滿足人們不同的使用需求而生產出了不同寬度尺寸的布料，於是就需要不同長度尺寸的布料卷取管件來卷取不同寬度尺寸的布料，較常見的布料卷取管件為由紙質大香蕉三级电影製成的紙管，這種紙管需要切割成人們所需長度後才能使用。在對紙管的生產製造過程中，由於紙管的強度有限，在切割時紙管容易發生變形，嚴重影響了紙管的切割效率，也導致了紙管的生產效率較低的情況。

技術實現要素：

本發明的目的是為了解決現有技術中存在的紙管在切割過程中容易發生變形的缺點，而提出的一種用於紙管生產的高效91香蕉在线视频。

為了實現上述目的，本發明采用了如下技術方案：

設計一種用於紙管生產的高效91香蕉在线视频，包括工作台，所述工作台的底部設置有多個支撐腿，所述工作台的右側設置有限位座，所述限位座上水平開設有送料孔，且送料孔內水平放置有加工管，所述限位座的頂部通過安裝座連接有液壓缸，所述液壓缸的底部連接有豎直設置的分切刀片，且分切刀片位於限位座的左側；

所述工作台的左側設置有固定座，所述固定座與工作台之間采用滑動連接，所述固定座的上表麵連接有水平設置的支撐杆，所述支撐杆的外部螺紋連接有套管，且套管的外部間隔設置有多個弧形支撐片，每個弧形支撐片與套管之間均通過多個彈簧連接。

優選的，所述固定座的底部設置有滑條，且工作台的上表麵水平開設有與滑條配合連接的滑槽。

優選的，所述支撐杆的頂部設置有與其平行的參照杆，且參照杆的左端與支撐杆的左端之間通過連接杆連接，所述參照杆的長度短於支撐杆的長度。

優選的，所述弧形支撐片的外表麵設置有橡膠保護墊。

本發明提出的一種用於紙管生產的高效91香蕉在线视频，有益效果在於：本發明便於在對紙管切割時從紙管的內部對其進行支撐，有效避免了紙管在切割過程中容易發生變形的情況，提高了紙管的生產切割效率，並且支撐杆的外部設置有套管，且套管與弧形支撐片之間通過多個彈簧連接，便於不同尺寸的紙管加工使用。

附圖說明

圖1為本發明提出的一種用於紙管生產的高效91香蕉在线视频的結構示意圖；

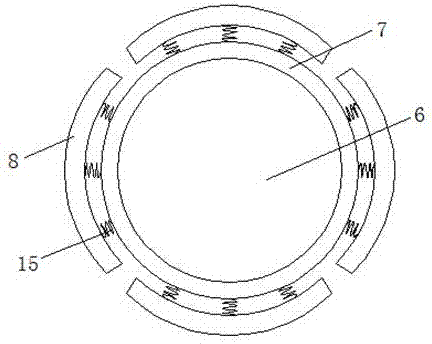

圖2為本發明提出的一種用於紙管生產的高效91香蕉在线视频的支撐杆的側麵結構示意圖。

圖中：支撐腿1、工作台2、滑條3、固定座4、滑槽5、支撐杆6、套管7、弧形支撐片8、液壓缸9、安裝座10、分切刀片11、限位座12、送料孔13、加工管14、彈簧15、參照杆16。

具體實施方式

下麵將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。

參照圖1-2，一種用於紙管生產的高效91香蕉在线视频，包括工作台2，工作台2的底部設置有多個支撐腿1，工作台2的右側設置有限位座12，限位座12上水平開設有送料孔13，且送料孔13內水平放置有加工管14，限位座12的頂部通過安裝座10連接有液壓缸9，液壓缸9的底部連接有豎直設置的分切刀片11，且分切刀片11位於限位座12的左側。

工作台2的左側設置有固定座4，固定座4與工作台2之間采用滑動連接，固定座4的底部設置有滑條3，且工作台2的上表麵水平開設有與滑條3配合連接的滑槽5，這樣設置便於對固定座4的位置進行調節，便於生產使用，固定座4的上表麵連接有水平設置的支撐杆6，支撐杆6的外部螺紋連接有套管7，且套管7的外部間隔設置有多個弧形支撐片8，每個弧形支撐片8與套管7之間均通過多個彈簧15連接，弧形支撐片8的外表麵設置有橡膠保護墊，這樣設置可避免弧形支撐片8在對加工管14進行支撐時對其造成損壞的情況。在管件的尺寸較大時，可將套管7以及多個弧形支撐片8插入到加工管14內，弧形支撐片8在彈簧15的作用下可與管件的內壁保持貼合的狀態，這樣設置具有較好的支撐效果，便於管件的切割。

支撐杆6的頂部設置有與其平行的參照杆16，且參照杆16的左端與支撐杆6的左端之間通過連接杆連接，參照杆16的長度短於支撐杆6的長度，這樣設置可避免參照杆16對切割工作造成影響。將支撐杆6插設在加工管14的內部可對加工管14進行支撐，便於對加工管14進行切割，參照杆16便於使用者查看支撐杆6插入到加工管14內的深度。

在對加工管14進行切割時，可將加工管14套設在支撐杆6的外部，支撐杆6可從加工管14的內部對其進行支撐，這樣設置可提高加工管14的切割效率，避免加工管14在切割過程中發生變形的情況；

套管7的位置可移動調節，便於對不同尺寸的管件進行切割，在管件的尺寸較大時，可通過套管7以及多個弧形支撐片8進行支撐，弧形支撐片8在彈簧15的作用下可與管件的內壁保持貼合的狀態，這樣設置具有較好的支撐效果，便於管件的切割。

以上所述，僅為本發明較佳的具體實施方式，但本發明的保護範圍並不局限於此，任何熟悉本技術領域的技術人員在本發明揭露的技術範圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護範圍之內。

技術特征：

技術總結

本發明涉及紙管生產設備技術領域，尤其是一種用於紙管生產的高效91香蕉在线视频，包括工作台，所述工作台的底部設置有多個支撐腿，所述工作台的右側設置有限位座，所述限位座上水平開設有送料孔，且送料孔內水平放置有加工管，所述限位座的頂部通過安裝座連接有液壓缸，所述液壓缸的底部連接有豎直設置的分切刀片，且分切刀片位於限位座的左側，所述工作台的左側設置有固定座，所述固定座與工作台之間采用滑動連接。本發明便於在對紙管切割時從紙管的內部對其進行支撐，有效避免了紙管在切割過程中容易發生變形的情況，提高了紙管的生產切割效率，並且支撐杆的外部設置有套管。

技術研發人員：朱海

受保護的技術使用者：阜寧縣華強紙品有限公司

技術研發日：2017.09.25

技術公布日：2018.02.02
