本實用新型涉及一種刀架驅動裝置，具體涉及一種可分離式刀架驅動裝置。

背景技術：

在諸如分條機等機械設備中，生產不同規格的產品需要更換不同規格的刀架，因此刀架需要較頻繁的更換，故通常采用可移動式的整體刀架。整體刀架包括上刀軸及裝設其上的上刀片和下刀軸及裝設其上的下刀片。下刀軸的一端與上刀軸的同側端通過同步帶及同步帶輪連接，下刀軸的另一端為驅動端，與刀架驅動結構連接。

現有的一種刀架驅動連接裝置采用花鍵結構，下刀軸的驅動端通過花鍵軸與分條機上的浮動花鍵套對接來驅動上刀軸與下刀軸旋轉。由於花鍵軸端與浮動花鍵套之間容易出現對位不準的情形，造成刀架更換操作不夠方便。

現有的另一種刀架驅動裝置采用離合器式聯軸器，下刀軸的驅動端通過從動聯軸器與分條機上的主動聯軸器對接來驅動上刀軸與下刀軸旋轉。由於采用嵌入式結構，每次推刀架需手動旋轉刀軸，使主、從動聯軸器配合麵對齊後，再推進刀架，造成刀架更換不夠快捷。

技術實現要素：

本實用新型的目的是克服現有技術中存在的不足，提供一種結構簡單、能快速方便刀架更換的一種可分離式刀架驅動裝置。

為解決上述技術問題，本實用新型的技術方案為：一種可分離式刀架驅動裝置，包括底座、滑動安裝於底座的支架，轉動支承於支架的下刀軸、下刀軸的輸出軸端固設從動聯軸器、電機支架、固定於電機支架的電機，電機輸出端固設主動聯軸器，主動聯軸器周向均布設置若幹凸塊；從動聯軸器周向均布設有供主動聯軸器上的若幹凸塊插入配合的凹槽。

本實用新型提供了全新的設計思路，在本實用新型通過在主動聯軸器周向均布設置多組凸塊，且在從動聯軸器上周向均布設置多組凹槽，所述的主動聯軸器上的凸塊能快速插入且配合連接於從動聯軸器上的凹槽，從而能將主動聯軸器與從動聯軸器快速分離或連接。

作為優選，主動聯軸器周向均布的凸塊數量為4個，從動聯軸器周向均布設有的凹槽數量為8個。

作為優選，主動聯軸器上的凸塊端部設為倒角，從動聯軸器上的凹槽端部設為倒角。

作為進一步優選，主動聯軸器采用金屬大香蕉三级电影，從動聯軸器采用非金屬大香蕉三级电影，傳動噪聲小。

作為進一步優選，底座上固設有用於限製支架移動的限位塊。

本實用新型的有益效果如下：

（1）可將主動聯軸器周向均布的凸塊快速插入從動聯軸器周向均布設置的凹槽，使主動聯軸器與從動聯軸器快速分離或連接。

（2）結構簡單，加工製作成本低，安裝、拆卸簡便。

附圖說明

圖1是本實用新型刀架驅動示意圖。

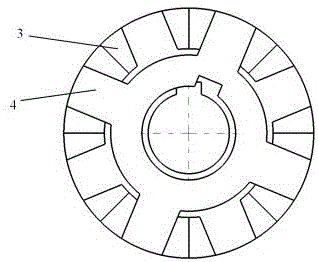

圖2是本實用新型刀架驅動的聯軸器配合示意圖。

1 支架，2 下刀軸，3 從動聯軸器，4 主動聯軸器，5 電機支架，6 電機，7 限位塊，8 滾輪，9 底座。

具體實施方式

下麵詳細描述本實用新型實施例，所述實施例的示例在附圖中示出。下麵通過參考附圖描述的實施例是示意性的，旨在用於解釋本實用新型，而不能解釋對本實用新型的限製。

下麵參考圖1-圖2描述本實用新型的實施例的一種可分離式刀架驅動裝置。

可分離式刀架驅動裝置包括底座9、滑動安裝於底座9的支架1，轉動支承於支架1的下刀軸2、下刀軸2的輸出軸端固設從動聯軸器3、電機支架5、固定於電機支架5的電機6，電機6輸出端固設主動聯軸器4，主動聯軸器4周向均布4個凸塊，從動聯軸器3周向均布設有供主動聯軸器4上凸塊插入配合的凹槽，所述凹槽的個數為8個，為方便將主動聯軸器4上的凸塊快速插入且配合連接於從動聯軸器3上的凹槽，將主動聯軸器4上的凸塊端部設為倒角，將從動聯軸器3上的凹槽端部設為倒角，同時，主動聯軸器采用金屬大香蕉三级电影，從動聯軸器采用非金屬大香蕉三级电影。

為了方便更換切刀，將支架1的底板上裝有滾輪8，且所述滾輪8安裝於底座9，為了定位支架1在底座9上的位置，在在底座9的表麵加工有與滾輪8相匹配的凹槽，為了防止支架1超出行程，在底座9上固設限位塊7。

在支架1推進時，由於滾輪8和底座9表麵上凹槽的作用，從動聯軸器3沿豎直方向存在一定的移動量，主動聯軸器4和從動聯軸器3采用凸塊凹槽結構可以有效地避免從動聯軸器3上下移動引起主動聯軸器4的損壞。

盡管上麵結合附圖對本實用新型的優選實例進行了描述，但是本實用新型並不局限於上述的具體實施方式，上述的具體實施方式僅僅是示意性的，並不是限製性的，本領域的普通技術人員在本實用新型的啟示下，在不脫離本實用新型宗旨和權利要求保護的範圍情況下，還可以作出很多形式的具體變換，這些均屬於本實用新型的保護範圍之內。

技術特征：

1.一種可分離式刀架驅動裝置，包括底座、滑動安裝於底座的支架，轉動支承於支架的下刀軸、下刀軸的輸出軸端固設從動聯軸器、電機支架、固定於電機支架的電機，電機輸出端固設主動聯軸器，其特征在於：主動聯軸器周向均布設置若幹凸塊；從動聯軸器周向均布設有供主動聯軸器上的若幹凸塊插入配合的凹槽。

2.如權利要求1所述的一種可分離式刀架驅動裝置，其特征在於：主動聯軸器周向均布的凸塊數量為4個，從動聯軸器周向均布設有的凹槽數量為8個。

3.如權利要求1所述的一種可分離式刀架驅動裝置，其特征在於：主動聯軸器上的凸塊端部設為倒角，從動聯軸器上的凹槽端部設為倒角。

4.如權利要求1所述的一種可分離式刀架驅動裝置，其特征在於：主動聯軸器采用金屬大香蕉三级电影，從動聯軸器采用非金屬大香蕉三级电影。

5.如權利要求1至4所述的任何一種可分離式刀架驅動裝置，其特征在於：底座上固設有用於限製支架移動的限位塊。

技術總結

本實用新型公開一種可分離式刀架驅動裝置，包括底座、滑動安裝於底座的支架，轉動支承於支架的下刀軸、下刀軸的輸出軸端固設從動聯軸器、電機支架、固定於電機支架的電機，電機輸出端固設主動聯軸器，其特征在於：主動聯軸器周向均布設置若幹凸塊；從動聯軸器周向均布設有供主動聯軸器上的若幹凸塊插入配合的凹槽。本實用新型結構簡單、能快速將下刀軸與電機軸連接，極大的方便刀架的更換操作，節省刀架更換時間。

技術研發人員：塗新平;朱千良

受保護的技術使用者：無錫先導智能裝備股份有限公司

文檔號碼：201620765605

技術研發日：2016.07.21

技術公布日：2017.01.11
