本實用新型涉及分條機，具體地說，涉及一種分條機快速調刀上下刀軸。

背景技術：

分條機上下刀軸為通體式光軸，上刀座與下刀固定在通體式光軸上麵，需要通過螺絲來固定。通常要在通體式光軸上固定多組上刀座及下刀。每組上刀座及下刀都要鎖緊螺絲來固定，操作繁瑣，操作時間長，調節效率低。

技術實現要素：

為了解決上述現有技術的不足之處，本實用新型的目的在於提供一種分條機快速調刀上下刀軸，以克服現有技術中的缺陷。

根據本實用新型提供的一種分條機快速調刀上下刀軸，所述分條機快速調刀上下刀軸包括氣脹式光軸上刀軸和氣脹式光軸下刀軸，所述氣脹式光軸下刀軸平行設置在所述氣脹式光軸上刀軸的下方；其中，所述氣脹式光軸上刀軸的外圍上均勻間隔地設置有若幹上條形凹槽，每個所述上條形凹槽內設置有若幹上刀軸交叉鏈條，所述上刀軸交叉 鏈條與所述氣脹式光軸上刀軸的外環處於同一平麵，所述氣脹式光軸上刀軸的外圍環設有若幹上刀座，所述氣脹式光軸上刀軸內設置有用於在充氣時向外擠壓所述上刀軸交叉鏈條的上壓力裝置，以固定所述上刀座；所述氣脹式光軸下刀軸的外圍上設置有刻度尺和均勻間隔分布的若幹下條形凹槽，每個所述下條形凹槽內設置有若幹下刀軸交叉鏈條，所述下刀軸交叉鏈條與所述氣脹式光軸下刀軸的外環處於同一平麵，所述氣脹式光軸下刀軸的外圍環設有若幹下刀，所述氣脹式光軸下刀軸內設置有用於在充氣時向外擠壓所述下刀軸交叉鏈條的下壓力裝置，以固定所述下刀。

作為對本實用新型的所述分條機快速調刀上下刀軸的進一步說明，優選地，所述上刀座在所述氣脹式光軸上刀軸上的位置與所述下刀在所述氣脹式光軸下刀軸上的位置相匹配。

作為對本實用新型的所述分條機快速調刀上下刀軸的進一步說明，優選地，若幹所述上刀軸交叉鏈條之間相互平行。

作為對本實用新型的所述分條機快速調刀上下刀軸的進一步說明，優選地，若幹所述下刀軸交叉鏈條之間相互平行。

由此可見，氣脹式光軸上固定刀座和下刀隻需要人工充氣一次即可完成多組鎖刀操作。本實用新型操作快捷方便，節約操作時間，比傳統調節時間效率高3倍以上，操作更安全。

附圖說明

圖1為本實用新型的分條機快速調刀上下刀軸的結構示意圖；

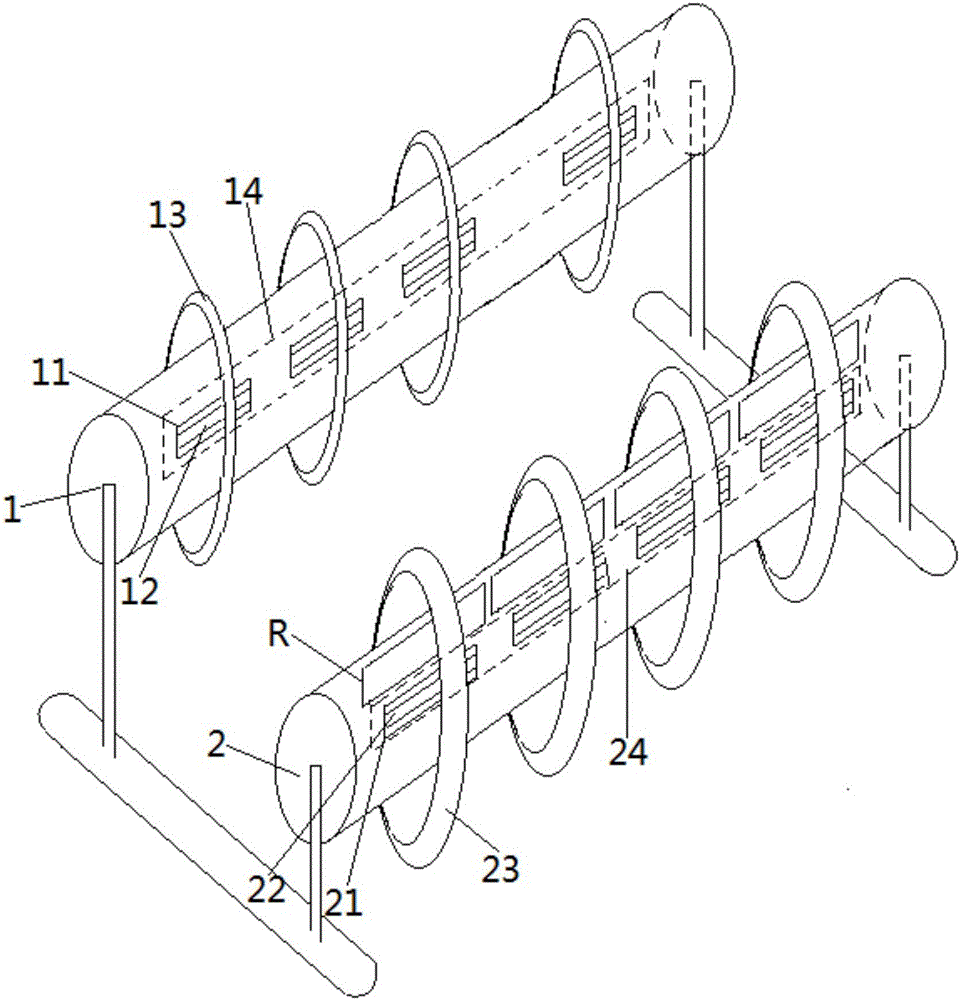

圖2為本實用新型的分條機快速調刀上下刀軸的立體圖。

附圖標記如下：

氣脹式光軸上刀軸1、上條形凹槽11、上刀軸交叉鏈條12、上刀座13、上壓力裝置14、氣脹式光軸下刀軸2、下條形凹槽21、下刀軸交叉鏈條22、下刀23、下壓力裝置24、刻度尺R。

具體實施方式

為了使審查員能夠進一步了解本實用新型的結構、特征及其他目的，現結合所附較佳實施例附以附圖詳細說明如下，本附圖所說明的實施例僅用於說明本實用新型的技術方案，並非限定本實用新型。

首先，請參考圖1和圖2，圖1為本實用新型的分條機快速調刀上下刀軸的結構示意圖，圖2為本實用新型的分條機快速調刀上下刀軸的立體圖。如圖1和圖2所示，本實用新型提供的分條機快速調刀上下刀軸，所述分條機快速調刀上下刀軸包括氣脹式光軸上刀軸1和氣脹式光軸下刀軸2，氣脹式光軸下刀2平行設置在氣脹式光軸上刀軸1的下方；其中，氣脹式光軸上刀軸1的外圍上均勻間隔地設置有若幹上條形凹槽11，每個上條形凹槽11內設置有若幹上刀軸交叉鏈條12，上刀軸交叉鏈條12與氣脹式光軸上刀軸1的外環處於同一平麵，氣脹式光軸上刀軸1的外圍環設有若幹上刀座13，氣脹式光軸上刀軸1內設置有用於在充氣時向外擠壓上刀軸交叉鏈條12的上壓力裝置14，以固定上刀座13在所需位置；氣脹式光軸下刀軸2的外圍上設置有刻度尺R和均勻間隔分布的若幹下條形凹槽21，每個下 條形凹槽21內設置有若幹下刀軸交叉鏈條22，下刀軸交叉鏈條22與氣脹式光軸下刀軸2的外環處於同一平麵，氣脹式光軸下刀軸2的外圍環設有若幹下刀23，氣脹式光軸下刀軸2內設置有用於在充氣時向外擠壓下刀軸交叉鏈條22的下壓力裝置24，以固定下刀23在所需位置。

優選地，上刀座13在氣脹式光軸上刀軸1上的位置與下刀23在氣脹式光軸下刀軸2上的位置相匹配，若幹上刀軸交叉鏈條12之間相互平行，若幹下刀軸交叉鏈條22之間相互平行。

需要聲明的是，上述實用新型內容及具體實施方式意在證明本實用新型所提供技術方案的實際應用，不應解釋為對本實用新型保護範圍的限定。本領域技術人員在本實用新型的精神和原理內，當可作各種修改、等同替換或改進。本實用新型的保護範圍以所附權利要求書為準。

技術特征：

1.一種分條機快速調刀上下刀軸，其特征在於，所述分條機快速調刀上下刀軸包括氣脹式光軸上刀軸(1)和氣脹式光軸下刀軸(2)，氣脹式光軸下刀軸(2)平行設置在氣脹式光軸上刀軸(1)的下方；其中，

氣脹式光軸上刀軸(1)上間隔設置有若幹上條形凹槽(11)，每個上條形凹槽(11)內設置有若幹上刀軸交叉鏈條(12)，上條形凹槽(11)外的氣脹式光軸上刀軸(1)上套設有若幹上刀座(13)，氣脹式光軸上刀軸(1)內設置有用於在充氣時向外擠壓上刀軸交叉鏈條(12)的上壓力裝置(14)，以固定上刀座(13)；

氣脹式光軸下刀軸(2)上設置有刻度尺(R)和下條形凹槽(21)，每個下條形凹槽(21)內設置有若幹下刀軸交叉鏈條(22)，下條形凹槽(21)外的氣脹式光軸下刀軸(2)上套設有若幹下刀(23)，氣脹式光軸下刀軸(2)內設置有用於在充氣時向外擠壓下刀軸交叉鏈條(22)的下壓力裝置(24)，以固定下刀(23)。

2.如權利要求1所述的分條機快速調刀上下刀軸，其特征在於，上刀座(13)在氣脹式光軸上刀軸(1)上的位置與下刀(23)在氣脹式光軸下刀軸(2)上的位置相匹配。

3.如權利要求1所述的分條機快速調刀上下刀軸，其特征在於，若幹上刀軸交叉鏈條(12)之間相互平行。

4.如權利要求1所述的分條機快速調刀上下刀軸，其特征在於，若幹下刀軸交叉鏈條(22)之間相互平行。

技術總結

本實用新型提供的一種分條機快速調刀上下刀軸，所述分條機快速調刀上下刀軸包括氣脹式光軸上刀軸和氣脹式光軸下刀軸，所述氣脹式光軸下刀軸平行設置在所述氣脹式光軸上刀軸的下方；其中，所述氣脹式光軸上刀軸的外圍上設置有若幹上條形凹槽，每個所述上條形凹槽內設置有若幹上刀軸交叉鏈條，所述氣脹式光軸上刀軸的外圍環設有若幹上刀座，所述氣脹式光軸上刀軸內設置有上壓力裝置；所述氣脹式光軸下刀軸的外圍上設置有刻度尺和若幹下條形凹槽，每個所述下條形凹槽內設置有若幹下刀軸交叉鏈條，所述氣脹式光軸下刀軸的外圍環設有若幹下刀，所述氣脹式光軸下刀軸內設置有下壓力裝置。本實用新型操作方便，節約操作時間,操作更安全。

技術研發人員：蔣玉峰

受保護的技術使用者：東莞市曼羅蘭精密機械有限公司

文檔號碼：201620437563

技術研發日：2016.05.12

技術公布日：2016.11.30
