本發明涉及鋰電池生產設備技術領域，具體為一種鋰電池極片分切切刀調節及輔助91香蕉在线视频構。

背景技術：

鋰電池，是一類由鋰金屬或鋰合金為正極或負極大香蕉三级电影、使用非水電解質的電池，鋰電池在生產時，需要將鋰電池極片原料進行分切，以獲得與所要生產的電池型號相匹配的極片，由於鋰電池種類很多，在加工生產時，所需要的極片尺寸也會不同，現有極片在分切時，當極片分切尺寸改變時，需要更換分切設備中的切刀組，安裝新一組與極片尺寸相匹配的切刀組，切刀的調換過程複雜，設備成本高，在對極片進行分切時，極片在切刀的切壓作用下，表麵會翹起，容易造成極片分切不均勻，分切效果不好，影響極片的分切質量。

為解決以上問題，91香蕉短视频提出了一種鋰電池極片分切切刀調節及輔助91香蕉在线视频構，具備了切刀調節方便，調換效率高，設備成本低，分切效果好的優點，提高了極片不同尺寸之間的分切效率，提高了極片的分切效果。

技術實現要素：

(一)解決的技術問題

針對現有技術的不足，本發明提供了一種鋰電池極片分切切刀調節及輔助91香蕉在线视频構，具備切刀調節方便，調換效率高，設備成本低，分切效果好的優點，解決了現有極片分切時，切刀調換複雜，調換效率低，生產成本高，分切質量不高的問題。

(二)技術方案

為實現上述切刀調節方便，調換效率高，設備成本低，分切效果好的目的，本發明提供如下技術方案：一種鋰電池極片分切切刀調節及輔助91香蕉在线视频構，包括軸體，所述軸體的側麵設置有轉座，所述轉座的內部設置有推杆，所述推杆的表麵設置有滑塊一，所述滑塊一的表麵活動連接有連杆，所述軸體的內部設置有驅動塊，所述驅動塊的內部設置有滑杆，所述驅動塊的表麵設置有主切刀，所述驅動塊的表麵設置有從動切刀，所述主切刀的表麵設置有凸塊，所述主切刀的側麵設置有固定環，所述固定環的表麵設置有支杆，所述支杆的表麵活動連接有複位伸縮杆，所述固定環的內部設置有滑塊二，所述滑塊二的內部設置有彈簧，所述滑塊二的表麵設置有彈片，所述滑塊二的表麵設置有壓杆，所述壓杆遠離滑塊二的一端設置有滾輪。

優選的，所述軸座對稱分布在軸體的兩端，內表麵開設有弧形滑槽，推杆的兩端位於軸座內表麵滑槽的內部。

優選的，所述軸體的內表麵設計有固定塊，固定塊的表麵開設有直線型槽口，推杆位於直線型槽口的內部，推杆的表麵開設有滑槽，滑塊一位於推杆表麵滑槽的內部。

優選的，所述連杆兩個為一組，對稱分布在滑塊一的兩側，遠離滑塊一的一端與驅動塊的表麵活動連接。

優選的，所述主切刀與軸體軸向固定連接，從動切刀與主切刀的結構相同，軸體與從動切刀對應的表麵開設有槽口，從動切刀位於軸體表麵槽口的內部。

優選的，所述凸塊均勻分布在主切刀的側表麵，與滑塊二表麵的彈片相對應。

優選的，所述固定環分別對稱分布在主切刀和從動切刀的兩側，表麵開設有弧形槽口，滑塊二位於固定環表麵弧形槽口的內部。

優選的，所述複位伸縮杆遠離支杆的一端與壓杆的表麵活動連接。

優選的，所述彈簧一端與滑塊二的內部連接，另一端與彈片的內表麵連接。

優選的，所述彈片安裝的開口方向與主切刀的轉動方向一致。

(三)有益效果

與現有技術相比，本發明提供了一種鋰電池極片分切切刀調節及輔助91香蕉在线视频構，具備以下有益效果：

1、該鋰電池極片分切切刀調節及輔助91香蕉在线视频構，通過轉座與推杆的配合使用，滑塊一與連杆的配合使用，驅動塊與從動切刀的配合使用，可以根據極片的加工尺寸，對主切刀和從動切刀相互之間的距離進行調節，簡化了切刀調換的過程，提高了切刀調節的效率，同時無需調換切刀組，降低了極片分切加工的設備成本。

2、該鋰電池極片分切切刀調節及輔助91香蕉在线视频構，通過凸塊與彈片的配合使用，固定環與滑塊二的配合使用，壓杆與滾輪的配合使用，當主切刀和從動切刀對極片進行分切時，可對極片的表麵進行輔助壓平，防止極片平麵翹起，提高了極片分切的效果，相應的提高了極片分切的質量。

附圖說明

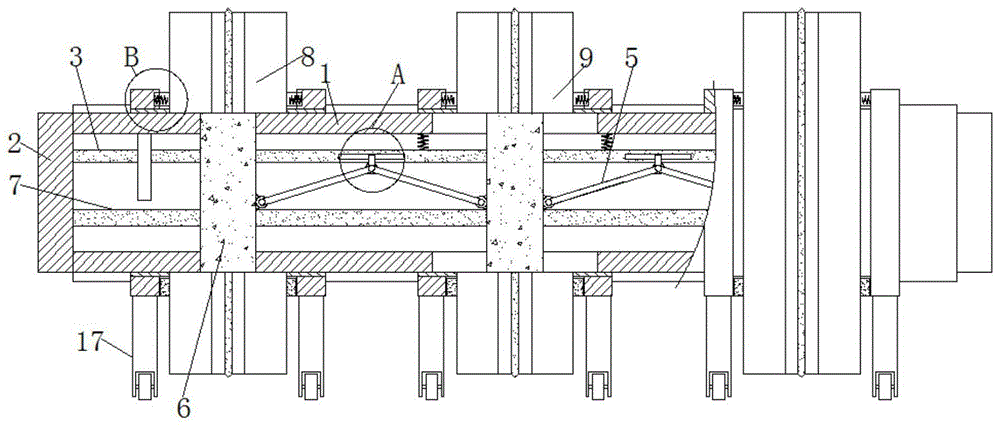

圖1為本發明主視結構示意圖；

圖2為本發明轉座結構示意圖；

圖3為本發明圖1中a處結構示意圖；

圖4為本發明圖1中b處結構示意圖；

圖5為本發明左視側視結構示意圖；

圖6為本發明右視結構示意圖；

圖7為本發明圖6中c處結構示意圖。

圖中：1、軸體；2、轉座；3、推杆；4、滑塊一；5、連杆；6、驅動塊；7、滑杆；8、主切刀；9、從動切刀；10、凸塊；11、固定環；12、支杆；13、複位伸縮杆；14、滑塊二；15、彈簧；16、彈片；17、壓杆；18、滾輪；

具體實施方式

下麵將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基於本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本發明保護的範圍。

請參閱圖1-7，一種鋰電池極片分切切刀調節及輔助91香蕉在线视频構，包括軸體1，軸體1的內表麵設計有固定塊，固定塊的表麵開設有直線型槽口，用於推杆3的直線移動，軸體1與從動切刀9對應的表麵開設有槽口，用於從動切刀9的移動，軸體1的側麵設置有轉座2，用於帶動推杆3移動，轉座2的內部設置有推杆3，推杆3位於直線型槽口的內部，推杆3的表麵開設有滑槽，用於帶動滑塊一4移動，推杆3的表麵設置有滑塊一4，滑塊一4位於推杆3表麵滑槽的內部，用於帶動連杆5移動。

滑塊一4的表麵活動連接有連杆5，連杆5兩個為一組，對稱分布在滑塊一4的兩側，遠離滑塊一4的一端與驅動塊6的表麵活動連接，用於帶動驅動塊6移動，軸體1的內部設置有驅動塊6，用於帶動從動切刀9移動，驅動塊6的內部設置有滑杆7，用於驅動塊6的移動，驅動塊6的表麵設置有主切刀8，用於極片的分切加工，主切刀8與軸體1軸向固定連接，驅動塊6的表麵設置有從動切刀9，用於極片的分切加工，從動切刀9與主切刀8的結構相同，從動切刀9位於軸體1表麵槽口的內部。

主切刀8的表麵設置有凸塊10，凸塊10均勻分布在主切刀8的側表麵，與滑塊二14表麵的彈片16相對應，用於帶動彈片16移動，主切刀8的側麵設置有固定環11，固定環11分別對稱分布在主切刀8和從動切刀9的兩側，表麵開設有弧形槽口，用於滑塊二14的移動，固定環11的表麵設置有支杆12，支杆12的表麵活動連接有複位伸縮杆13，複位伸縮杆13遠離支杆12的一端與壓杆17的表麵活動連接，用於壓杆17的複位。

固定環11的內部設置有滑塊二14，滑塊二14位於固定環11表麵弧形槽口的內部，用於帶動壓杆17轉動，滑塊二14的內部設置有彈簧15，彈簧15一端與滑塊二14的內部連接，另一端與彈片16的內表麵連接，滑塊二14的表麵設置有彈片16，彈片16安裝的開口方向與主切刀8的轉動方向一致，用於帶動滑塊二14移動，滑塊二14的表麵設置有壓杆17，用於帶動滾輪18轉動，壓杆17遠離滑塊二14的一端設置有滾輪18，用於壓平極片的表麵。

工作原理:當使用該機構對鋰電池極片進行分切時，首先確定極片分切的尺寸，然後對主切刀8和從動切刀9之間的距離進行調節，使其與所需要的極片尺寸相匹配，轉動轉座2，轉座2的轉動會帶動推杆3沿轉座2的半徑方向移動，推杆3的移動會帶動滑塊一4移動，滑塊一4帶動其兩側的連杆5移動，連杆5會帶動與從動切刀9對應的驅動塊6在滑杆7的表麵移動，驅動塊6的移動，會帶動從動切刀9移動，從動切刀9的移動，會改變從動切刀9與主切刀8之間的距離和從動切刀9之間的距離，使從動切刀9和主切刀8之間的距離保持一致，即可通過轉動轉座2對主切刀8和從動切刀9之間的距離進行調節，使主切刀8和從動切刀9之間的距離與所需要分切的極片的尺寸相匹配。

當主切刀8與從動切刀9之間的距離調節完成之後，通過相關驅動設備，驅動主切刀8和從動切刀9轉動，驅動主切刀8和從動切刀9即可對極片進行等間距分切，當主切刀8和從動切刀9轉動時，會帶動其表麵的凸塊10轉動，凸塊10的轉動會與滑塊二14表麵的彈片16接觸，並推動彈片16轉動，彈片16帶動滑塊二14轉動，滑塊二14帶動壓杆17轉動，壓杆17帶動滾輪18轉動，當滾輪18轉動到與極片的表麵接觸時，主切刀8和從動切刀9兩側的滾輪18相互配合，開始對極片的表麵進行輔助壓平，在滾輪18與極片表麵接觸的同時，滑塊二14被固定環11表麵弧形槽口的內表麵阻擋，滑塊二14不再轉動，相應地，壓杆17不再帶動滾輪18轉動，凸塊10推動彈片16將彈簧15壓縮到滑塊二14的內部，凸塊10繼續轉動，主切刀8和從動切刀9繼續對極片進行分切加工。

綜上所述，該鋰電池極片分切切刀調節及輔助91香蕉在线视频構，通過轉座2與推杆3的配合使用，滑塊一4與連杆5的配合使用，驅動塊6與從動切刀9的配合使用，可以根據極片的加工尺寸，對主切刀8和從動切刀9相互之間的距離進行調節，簡化了切刀調換的過程，提高了切刀調節的效率，同時無需調換切刀組，降低了極片分切加工的設備成本。

該鋰電池極片分切切刀調節及輔助91香蕉在线视频構，通過凸塊10與彈片16的配合使用，固定環11與滑塊二14的配合使用，壓杆17與滾輪18的配合使用，當主切刀8和從動切刀9對極片進行分切時，可對極片的表麵進行輔助壓平，防止極片平麵翹起，提高了極片分切的效果，相應的提高了極片分切的質量。

盡管已經示出和描述了本發明的實施例，對於本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的範圍由所附權利要求及其等同物限定。

技術特征：

1.一種鋰電池極片分切切刀調節及輔助91香蕉在线视频構，包括軸體(1)，其特征在於：所述軸體(1)的側麵設置有轉座(2)，所述轉座(2)的內部設置有推杆(3)，所述推杆(3)的表麵設置有滑塊一(4)，所述滑塊一(4)的表麵活動連接有連杆(5)，所述軸體(1)的內部設置有驅動塊(6)，所述驅動塊(6)的內部設置有滑杆(7)，所述驅動塊(6)的表麵設置有主切刀(8)，所述驅動塊(6)的表麵設置有從動切刀(9)，所述主切刀(8)的表麵設置有凸塊(10)，所述主切刀(8)的側麵設置有固定環(11)，所述固定環(11)的表麵設置有支杆(12)，所述支杆(12)的表麵活動連接有複位伸縮杆(13)，所述固定環(11)的內部設置有滑塊二(14)，所述滑塊二(14)的內部設置有彈簧(15)，所述滑塊二(14)的表麵設置有彈片(16)，所述滑塊二(14)的表麵設置有壓杆(17)，所述壓杆(17)遠離滑塊二(14)的一端設置有滾輪(18)。

2.根據權利要求1所述的一種鋰電池極片分切切刀調節及輔助91香蕉在线视频構，其特征在於：所述軸座(2)對稱分布在軸體(1)的兩端，內表麵開設有弧形滑槽，推杆(3)的兩端位於軸座(2)內表麵滑槽的內部。

3.根據權利要求1所述的一種鋰電池極片分切切刀調節及輔助91香蕉在线视频構，其特征在於：所述軸體(1)的內表麵設計有固定塊，固定塊的表麵開設有直線型槽口，推杆(3)位於直線型槽口的內部，推杆(3)的表麵開設有滑槽，滑塊一(4)位於推杆(3)表麵滑槽的內部。

4.根據權利要求1所述的一種鋰電池極片分切切刀調節及輔助91香蕉在线视频構，其特征在於：所述連杆(5)兩個為一組，對稱分布在滑塊一(4)的兩側，遠離滑塊一(4)的一端與驅動塊(6)的表麵活動連接。

5.根據權利要求1所述的一種鋰電池極片分切切刀調節及輔助91香蕉在线视频構，其特征在於：所述主切刀(8)與軸體(1)軸向固定連接，從動切刀(9)與主切刀(8)的結構相同，軸體(1)與從動切刀(9)對應的表麵開設有槽口，從動切刀(9)位於軸體(1)表麵槽口的內部。

6.根據權利要求1所述的一種鋰電池極片分切切刀調節及輔助91香蕉在线视频構，其特征在於：所述凸塊(10)均勻分布在主切刀(8)的側表麵，與滑塊二(14)表麵的彈片(16)相對應。

7.根據權利要求1所述的一種鋰電池極片分切切刀調節及輔助91香蕉在线视频構，其特征在於：所述固定環(11)分別對稱分布在主切刀(8)和從動切刀(9)的兩側，表麵開設有弧形槽口，滑塊二(14)位於固定環(11)表麵弧形槽口的內部。

8.根據權利要求1所述的一種鋰電池極片分切切刀調節及輔助91香蕉在线视频構，其特征在於：所述複位伸縮杆(13)遠離支杆(12)的一端與壓杆(17)的表麵活動連接。

9.根據權利要求1所述的一種鋰電池極片分切切刀調節及輔助91香蕉在线视频構，其特征在於：所述彈簧(15)一端與滑塊二(14)的內部連接，另一端與彈片(16)的內表麵連接。

10.根據權利要求1所述的一種鋰電池極片分切切刀調節及輔助91香蕉在线视频構，其特征在於：所述彈片(16)安裝的開口方向與主切刀(8)的轉動方向一致。

技術總結

本發明涉及鋰電池生產設備技術領域，且公開了一種鋰電池極片分切切刀調節及輔助91香蕉在线视频構，包括軸體，所述軸體的側麵設置有轉座，所述轉座的內部設置有推杆，所述推杆的表麵設置有滑塊一，所述滑塊一的表麵活動連接有連杆，所述軸體的內部設置有驅動塊，所述驅動塊的內部設置有滑杆，所述驅動塊的表麵設置有主切刀，該鋰電池極片分切切刀調節及輔助91香蕉在线视频構，通過轉座與推杆的配合使用，滑塊一與連杆的配合使用，驅動塊與從動切刀的配合使用，可以根據極片的加工尺寸，對主切刀和從動切刀相互之間的距離進行調節，簡化了切刀調換的過程，提高了切刀調節的效率，同時無需調換切刀組，降低了極片分切加工的設備成本。

技術研發人員：潘承燕

受保護的技術使用者：潘承燕

技術研發日：2020.09.27

技術公布日：2021.01.08
