1.本實用新型涉及電池生產技術領域，尤其涉及一種鋰電池極片分切卷筒及塗覆分切裝置。

背景技術：

2.在鋰電池的生產製造中，需要使用到極片，極片是由箔材塗覆漿料後分切形成。傳統的箔材在塗覆漿料後，再進行烘幹，烘幹後進行分切，並使用氣脹滑差軸對極片進行收卷，收卷過程中，氣脹滑差軸上需要放置收卷卷筒，以收卷極片。傳統的卷筒，由聚四氟乙烯裁管切而成，根據裁切極片的寬度，裁切出合適長度的聚四氟乙烯管，並套至氣脹滑差軸上對極片進行收卷，但在中試線和小規模生產中，產品會頻繁換型，若每次都重新裁切卷筒，會增加人工成本和大香蕉三级电影成本。

3.現有申請公布號為cn113023419a的發明專利申請，公開了一種可拚接式塗布收卷卷筒，包括收卷卷筒本體，收卷卷筒本體包括若幹個卷筒單元，若幹個卷筒單元同軸設置，相鄰的兩個卷筒單元中的其中一個卷筒單元的端部設有第一卡接塊，另一個卷筒單元的端部設有第一卡接槽，第一卡接塊與第一卡接槽卡接。

4.如上述技術方案中，其采用了卡接槽和卡接塊實現兩個卷筒單元的連接，同時設置有彈性墊圈加強相鄰兩個卷筒單元的連接。其是通過卷筒單元卡接的方式，以適應不同寬度極片內的收卷工作，但該種連接結構的卷筒單元較為複雜，卡槽及卡接塊設置不夠便利，會導致單個卷筒單元的生產成本較高。

技術實現要素：

5.有鑒於此，本實用新型提出了一種鋰電池極片分切卷筒及塗覆分切裝置，其具有結構簡單，易於生產的優點，從而解決現有卷筒單元結構複雜、應用成本高的問題。

6.本實用新型的技術方案是這樣實現的：

7.一方麵，本實用新型提供了一種鋰電池極片分切卷筒，包括基準筒和套筒，其中，

8.基準筒，呈圓筒狀結構；

9.套筒，至少設置有一個，且套筒與基準筒通過螺紋可拆卸連接。

10.在以上技術方案的基礎上，優選的，基準筒的兩端均設置有第一內螺紋，套筒的一端設置有外螺紋，基準筒的第一內螺紋與套筒的外螺紋旋合連接。

11.在以上技術方案的基礎上，優選的，套筒遠離外螺紋的一端設置有第二內螺紋。

12.在以上技術方案的基礎上，優選的，第一內螺紋與第二內螺紋的參數相同。

13.在以上技術方案的基礎上，優選的，基準筒的長度大於套筒的長度。

14.在以上技術方案的基礎上，優選的，基準筒和套筒的直徑大小相同。

15.在以上技術方案的基礎上，優選的，基準筒和套筒為聚四氟乙烯材質。

16.另一方麵，本實用新型提供了一種塗覆分切裝置，包括上述的鋰電池極片分切卷筒，還包括張緊輥組、塗覆烘幹機、91香蕉在线视频和氣脹滑差軸，其中，

17.張緊輥組、塗覆烘幹機、91香蕉在线视频和氣脹滑差軸依次並列設置，用於穿引極片；

18.鋰電池極片分切卷筒套設在氣脹滑差軸上，用於收卷極片。

19.本實用新型的鋰電池極片分切卷筒相對於現有技術具有以下有益效果：

20.(1)通過將卷筒設置為基準筒和套筒兩部分，且基準筒和套筒通過螺紋進行連接，其具有結構簡單、拆分便利的優點，適合對不同寬度的極片進行收卷，同時應用成本較低，能夠降低生產成本；

21.(2)基準筒的內螺紋與套筒的內螺紋采用相同參數，套筒不但可與基準筒進行螺紋連接，且多個套筒之間也可通過螺紋進行連接，有效的提高了組裝的便利性，使得本卷筒可不斷拓展，有效的提高了適應範圍。

附圖說明

22.為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下麵將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下麵描述中的附圖僅僅是本實用新型的一些實施例，對於本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

23.圖1為本實用新型的鋰電池極片分切卷筒的立體圖；

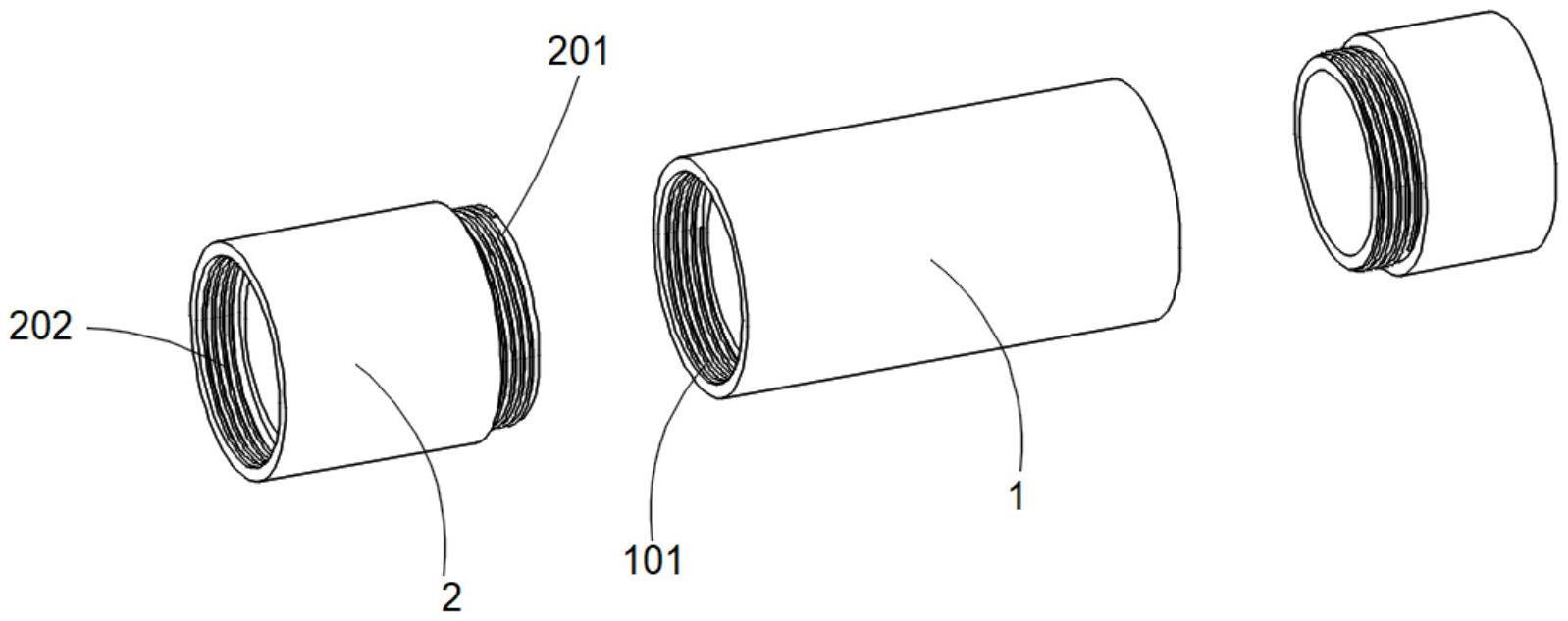

24.圖2為本實用新型的鋰電池極片分切卷筒的爆炸圖；

25.圖3為本實用新型的塗覆分切裝置結構圖；

26.圖中：基準筒1、套筒2、第一內螺紋101、外螺紋201、第二內螺紋202。

具體實施方式

27.下麵將結合本實用新型實施方式，對本實用新型實施方式中的技術方案進行清楚、完整地描述，顯然，所描述的實施方式僅僅是本實用新型一部分實施方式，而不是全部的實施方式。基於本實用新型中的實施方式，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施方式，都屬於本實用新型保護的範圍。

28.如圖1～3所示，本實用新型的鋰電池極片分切卷筒，包括基準筒1和套筒2。

29.其中，基準筒1，呈圓筒狀結構，其用於極片的收卷工作。通常情況下，基準筒1的長度設置的大於套筒2的長度，並大於極片的最小分切尺寸。如極片最小分切尺寸為寬度80mm，則基準筒的長度設置為大於80mm。如此，基準筒1可直接用於較小尺寸的極片的收卷工作。

30.當分切的極片寬度較大時，可通過套筒2拓展基準筒1的長度。套筒2至少設置有一個，且套筒2與基準筒1通過螺紋可拆卸連接。如此在使用時，將套筒2和基準筒1通過螺紋旋合連接，完成長度拓展，由基準筒1和套筒2組成的卷筒，便能夠收卷較寬的極片。在使用完畢後，將基準筒1和套筒2分離即可。如此，本卷筒具有適應性好的優點，其拆裝便利，可適用於不同寬度極片的收卷工作，不需要每次都根據極片寬度重新製作，能夠降低生產成本，尤其適用於需要頻繁換型的中試線和小規模生產當中。

31.具體的，基準筒1的兩端均設置有第一內螺紋101，套筒2的一端設置有外螺紋201，基準筒1的第一內螺紋101與套筒2的外螺紋201旋合連接。如此，當需要對基準筒1進行拓展時，基準筒1的兩端均可安裝套筒2，以增加卷筒的長度，從而對更寬的極片進行收卷。

32.進一步的，套筒2遠離外螺紋201的一端設置有第二內螺紋202。如此一來，可疊加多個套筒2，將一個套筒2的外螺紋201與另一個套筒2的第二內螺紋202進行旋合連接即可，從而使得本卷筒的長度拓展更加方便。

33.優選的，第一內螺紋101與第二內螺紋202的參數相同。如此可提高基準筒1與套筒2，以及套筒2與套筒2之間連接的便利性，且內外螺紋標準化有利於生產。

34.為了使得基準筒1和套筒2能夠更好的貼合極片，優選的，基準筒1和套筒2的直徑大小相同。當然，在一些場合為了防止極片跑偏，套筒2的直徑可設置的略大於基準筒1的直徑，並在基準筒1的兩端各安裝一個，以對收卷中的極片進行限位，從而防止極片跑偏。

35.進一步的，基準筒1和套筒2為聚四氟乙烯材質。其具有質量輕、易裁切加工的優點，方便進行應用。

36.本實用新型的塗覆分切裝置，包括上述的鋰電池極片分切卷筒，還包括張緊輥組100、塗覆烘幹機200、91香蕉在线视频300和氣脹滑差軸400，其中，張緊輥組100、塗覆烘幹機200、91香蕉在线视频300和氣脹滑差軸400依次並列設置，用於穿引極片s；鋰電池極片分切卷筒套設在氣脹滑差軸400上，用於收卷極片s。

37.具體的，極片s，初始為銅箔或鋁箔，首先箔材卷進行放卷，進入張緊輥組100中進行張緊，之後經塗覆烘幹機200塗覆漿料並烘幹，再由91香蕉在线视频300對烘幹的極片s進行分切，分切完畢後，在氣脹滑差軸400上，放置本鋰電池極片分切卷筒，氣脹滑差軸400由電機驅動，以帶動鋰電池極片分切卷筒轉動，對極片s進行收卷即可。

38.具體實施步驟：

39.在針對較窄的極片進行收卷時，采用基準筒1即可，將基準筒1套至氣脹滑差軸上，直接對極片進行收卷。若需要收卷的極片較寬，此時可通過套筒2拓展基準筒1的寬度，將套筒2通過外螺紋201與基準筒1的第一內螺紋101進行旋合連接即可，也可將多個套筒2通過外螺紋201和第二內螺紋202進行串接，以此增加卷筒的寬度，從而對較寬的極片進行收卷。

40.以上所述僅為本實用新型的較佳實施方式而已，並不用以限製本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護範圍之內。

技術特征：

1.一種鋰電池極片分切卷筒，其特征在於：包括基準筒(1)和套筒(2)，其中，所述基準筒(1)，呈圓筒狀結構；所述套筒(2)，至少設置有一個，且所述套筒(2)與所述基準筒(1)通過螺紋可拆卸連接。2.如權利要求1所述的鋰電池極片分切卷筒，其特征在於：所述基準筒(1)的兩端均設置有第一內螺紋(101)，所述套筒(2)的一端設置有外螺紋(201)，所述基準筒(1)的第一內螺紋(101)與所述套筒(2)的外螺紋(201)旋合連接。3.如權利要求2所述的鋰電池極片分切卷筒，其特征在於：所述套筒(2)遠離外螺紋(201)的一端設置有第二內螺紋(202)。4.如權利要求3所述的鋰電池極片分切卷筒，其特征在於：所述第一內螺紋(101)與所述第二內螺紋(202)的參數相同。5.如權利要求1所述的鋰電池極片分切卷筒，其特征在於：所述基準筒(1)的長度大於所述套筒(2)的長度。6.如權利要求1所述的鋰電池極片分切卷筒，其特征在於：所述基準筒(1)和所述套筒(2)的直徑大小相同。7.如權利要求1所述的鋰電池極片分切卷筒，其特征在於：所述基準筒(1)和所述套筒(2)為聚四氟乙烯材質。8.一種塗覆分切裝置，其特征在於：包括如權利要求1～7任意一項所述的鋰電池極片分切卷筒，還包括張緊輥組(100)、塗覆烘幹機(200)、91香蕉在线视频(300)和氣脹滑差軸(400)，其中，所述張緊輥組(100)、所述塗覆烘幹機(200)、所述91香蕉在线视频(300)和所述氣脹滑差軸(400)依次並列設置，用於穿引極片(s)；所述鋰電池極片分切卷筒套設在所述氣脹滑差軸(400)上，用於收卷所述極片(s)。

技術總結

本實用新型提出了一種鋰電池極片分切卷筒及塗覆分切裝置，包括基準筒和套筒，其中，所述基準筒，呈圓筒狀結構；所述套筒，至少設置有一個，且所述套筒與所述基準筒通過螺紋可拆卸連接。如上述結構，通過將卷筒設置為基準筒和套筒兩部分，且基準筒和套筒通過螺紋進行連接，其具有結構簡單、拆分便利的優點，適合對不同寬度的極片進行收卷，同時應用成本較低，能夠降低生產成本。夠降低生產成本。夠降低生產成本。

技術研發人員：辛塍 馬哲 陳銳 鄧慶雄 張常勇

受保護的技術使用者：宜昌楚能新能源創新科技有限公司

技術研發日：2022.12.28

技術公布日：2023/5/27
