1.本實用新型屬於91香蕉在线视频技術領域，更具體地說，特別涉及一種便於調節的91香蕉在线视频。

背景技術：

2.91香蕉在线视频是一種將寬幅紙張、雲母帶或薄膜分切成多條窄幅大香蕉三级电影的機械設備，常用於造紙機械、電線電纜雲母帶及印刷包裝機械。91香蕉在线视频主要的運用於：無紡布、雲母帶、紙張、絕緣大香蕉三级电影及各種薄膜大香蕉三级电影分切、特別適宜於窄帶(無紡布，紙張，絕緣大香蕉三级电影、雲母帶、薄膜等等)的分切。

3.基於上述，本發明人發現存在以下問題：現在的生產91香蕉在线视频構切刀的位置相對固定，使得原料分切得到的寬度都是一定的，適應性差，如需對原料進行不同寬度的切割，需要對切刀輥進行整體的更換或者更換其他型號的91香蕉在线视频進行加工，導致91香蕉在线视频的實用性大大下降。

4.於是，有鑒於此，針對現有的結構及缺失予以研究改良，提供一種便於調節的91香蕉在线视频，以期達到具有更加實用價值性的目的。

技術實現要素：

5.為了解決上述技術問題，本實用新型提供一種便於調節的91香蕉在线视频。

6.本實用新型便於調節的91香蕉在线视频的目的與功效，由以下具體技術手段所達成：

7.一種便於調節的91香蕉在线视频，包括91香蕉在线视频構和調節機構，所述91香蕉在线视频構包括箱體，所述箱體的上端麵固定安裝有安裝架，所述調節機構包括若幹空心滾輥，若幹所述空心滾輥之間均安裝有一對滑杆，每對所述滑杆之間均滑動套設有移動塊，所述移動塊的外側均套設有切刀，其中兩個所述空心滾輥的一端均套設有軸承，所述軸承分別嵌設與安裝架的一端兩側，其中一個所述空心滾輥的內部一端轉動連接有絲杆，所述絲杆的一端依次穿過若幹空心滾輥和軸承的內圈延伸至外部，並與安裝架內部轉動連接，所述絲杆上設置有若幹組正反螺紋，若幹所述正反螺紋上分別滑動套設有滑塊，所述滑塊與移動塊固定連接。

8.進一步的，所述安裝架的一側固定安裝有第一伺服電機，所述第一伺服電機與空心滾輥傳動連接。

9.進一步的，所述安裝架的另一側固定安裝有第二伺服電機，所述第二伺服電機與絲杆傳動連接。

10.進一步的，所述安裝架的一端設置有兩對出料輥，兩對所述出料輥處於同一水平線上。

11.進一步的，所述安裝架的另一端轉動連接有一對進料輥，所述安裝架在靠近切刀的底端轉動連接有輔助輥。

12.進一步的，所述箱體與安裝架均設置為金屬材質，且所述箱體與安裝架的表麵均塗有防鏽塗層。

13.進一步的，所述箱體的底端兩側均安裝有一對地腳，所述地腳為橡膠材質。

14.與現有技術相比，本實用新型具有如下有益效果：

15.該種便於調節的91香蕉在线视频，通過將若幹空心滾輥之間安裝一對滑杆，通過安裝滑杆可將若幹空心滾輥連接在一起，通過在空心滾輥的兩端套設軸承，並將軸承嵌設於安裝架的一端兩側，從而使得若幹空心滾輥可在安裝架一端進行轉動，通過在其中一個空心滾輥的內部轉動連接絲杆，並將絲杆的另一端依次穿過空心滾輥與軸承的內圈，使其延伸至安裝架的內部，並且與安裝架之間轉動連接，使得絲杆可在若幹空心滾輥內部進行轉動，通過在絲杆上設置若幹組正反螺紋，並在其上滑動套設滑塊，使其與和滑杆滑動連接的移動塊連接，當絲杆轉動的時候第一伺服電機自鎖，使得空心滾輥不轉，可帶動移動塊移動，對切刀之間的間距進行調節，從而對不同寬度需要的原料進行分切。

附圖說明

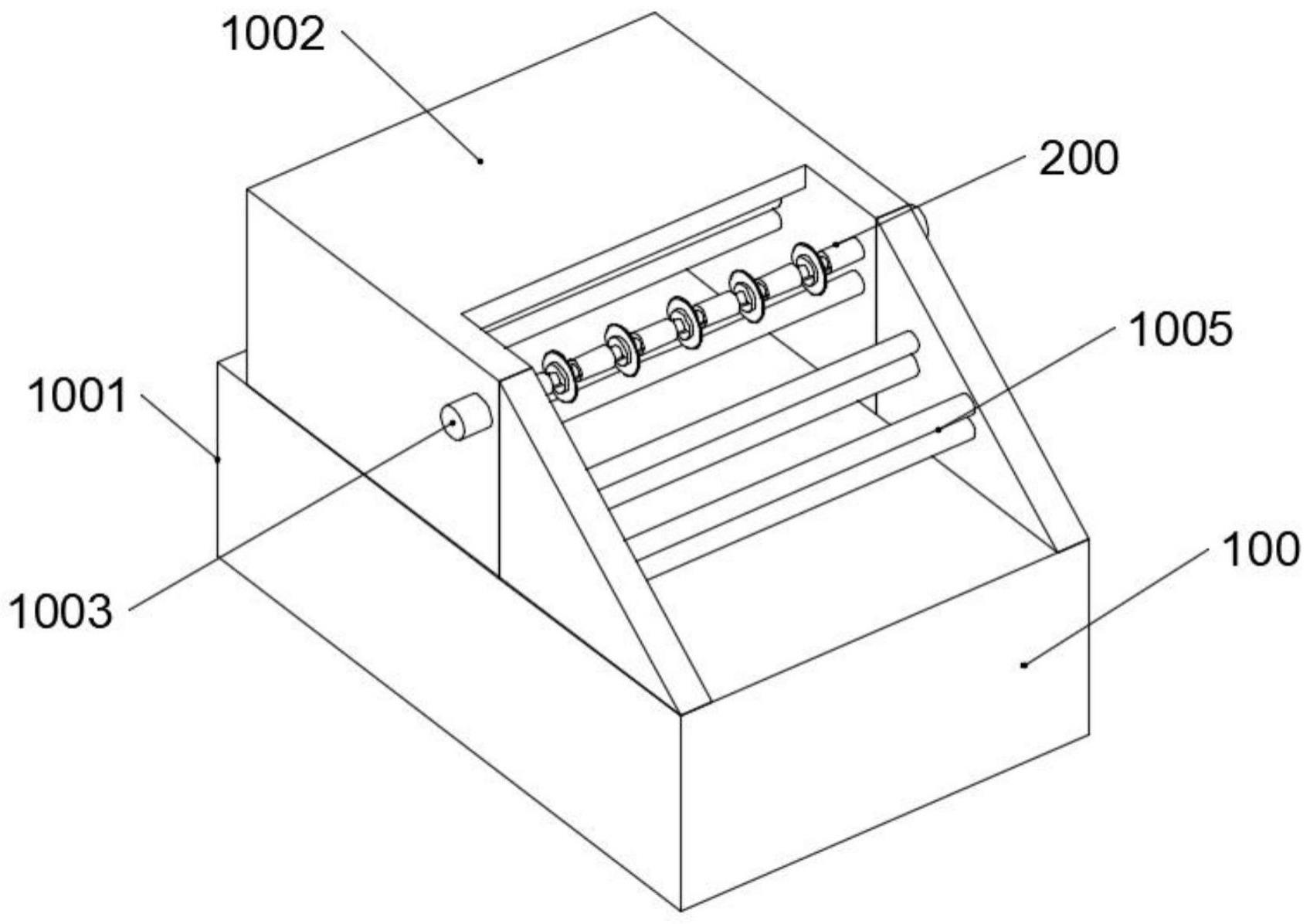

16.圖1是本實用新型的立體示意圖一。

17.圖2是本實用新型的立體示意圖二。

18.圖3是本實用新型的立體示意圖三。

19.圖4是本實用新型的調節機構局部側剖麵示意圖。

20.圖中，部件名稱與附圖編號的對應關係為：

21.100、91香蕉在线视频構；1001、箱體；1002、安裝架；1003、第一伺服電機；1004、第二伺服電機；1005、出料輥；1006、進料輥；200、調節機構；2001、空心滾輥；2002、切刀；2003、滑杆；2004、滑塊；2005、絲杆；2006、移動塊。

具體實施方式

22.下麵結合附圖和實施例對本實用新型的實施方式作進一步詳細描述。以下實施例用於說明本實用新型，但不能用來限製本實用新型的範圍。

23.實施例：

24.如附圖1至附圖4所示：

25.本實用新型提供一種便於調節的91香蕉在线视频，包括91香蕉在线视频構100和調節機構200，所述91香蕉在线视频構100包括箱體1001，所述箱體1001的上端麵固定安裝有安裝架1002，所述調節機構200包括若幹空心滾輥2001，若幹所述空心滾輥2001之間均安裝有一對滑杆2003，每對所述滑杆2003之間均滑動套設有移動塊2006，所述移動塊2006的外側均套設有切刀2002，其中兩個所述空心滾輥2001的一端均套設有軸承，所述軸承分別嵌設與安裝架1002的一端兩側，其中一個所述空心滾輥2001的內部一端轉動連接有絲杆2005，所述絲杆2005的一端依次穿過若幹空心滾輥2001和軸承的內圈延伸至外部，並與安裝架1002內部轉動連接，所述絲杆2005上設置有若幹組正反螺紋，若幹所述正反螺紋上分別滑動套設有滑塊2004，所述滑塊2004與移動塊2006固定連接，通過將若幹空心滾輥2001之間安裝一對滑杆2003，通過安裝滑杆2003可將若幹空心滾輥2001連接在一起，通過在空心滾輥2001的兩端套設軸承，並將軸承嵌設於安裝架1002的一端兩側，從而使得若幹空心滾輥2001可在安裝架1002一端進行轉動，通過在其中一個空心滾輥2001的內部轉動連接絲杆2005，並將絲杆2005的另一端依次穿過空心滾輥2001與軸承的內圈，使其延伸至安裝架1002的內部，並且與安裝架1002之間轉動連接，使得絲杆2005可在若幹空心滾輥2001內部進行轉動，通過在絲杆2005

上設置若幹組正反螺紋，並在其上滑動套設滑塊2004，使其與和滑杆2003滑動連接的移動塊2006連接，當絲杆2005轉動的時候第一伺服電機1003自鎖，使得空心滾輥2001不轉，可帶動移動塊2006移動，對切刀2002之間的間距進行調節，從而對不同寬度需要的原料進行分切。

26.其中，安裝架1002的一側固定安裝有第一伺服電機1003，所述第一伺服電機1003與空心滾輥2001傳動連接，通過安裝第一伺服電機1003，使其工作的是可帶動空心滾輥2001與螺杆2005一起轉動，進而使得切刀2002進行旋轉，對原料進行分切。

27.其中，安裝架1002的另一側固定安裝有第二伺服電機1004，所述第二伺服電機1004與絲杆2005傳動連接，通過安裝第二伺服電機1004，使其工作的時候可帶動絲杆2005轉動，當空心滾輥2001鎖止的時候，可調節切刀2002的間距。

28.其中，安裝架1002的一端設置有兩對出料輥1005，兩對所述出料輥1005處於同一水平線上，通過安裝出料輥1005，方便對分切好的原料進行收卷。

29.其中，安裝架1002的另一端轉動連接有一對進料輥1006，所述安裝架1002在靠近切刀2002的底端轉動連接有輔助輥，通過安裝輔助輥，使其配合切刀2002，方便對原料進行分切。

30.其中，箱體1001與安裝架1002均設置為金屬材質，且所述箱體1001與安裝架1002的表麵均塗有防鏽塗層，通過將箱體1001與安裝架1002設置為金屬材質，且塗有防鏽塗層，提高箱體1001與安裝架1002的強度和耐腐蝕效果。

31.其中，箱體1001的底端兩側均安裝有一對地腳，所述地腳為橡膠材質，通過安裝橡膠材質的地腳1001，提高箱體1001的穩定性。

32.本實施例的具體使用方式與作用：

33.在使用該種產品時，首先，檢測該產品的連接處是否緊固，在確保完好之後把產品放置在指定位置，然後根據需要切割原料的寬度，調節切刀2002之間的間距，通過啟動第二伺服電機1004，使其帶動在空心滾輥2001內部轉動連接的絲杆2005進行轉動，絲杆2005上設置有若幹組正反螺紋，並在若幹組正反螺紋上均套設有滑塊2003，當絲杆2005轉動的時候，第一伺服電機1003自鎖，避免空心滾輥2001轉動，從而使得滑塊2003隨著絲杆2005轉動而帶動與滑杆2003滑動連接的移動塊2006進行移動，移動塊2006外側套設有切刀2002，由於絲杆2005上設置的螺紋為正反螺紋，當絲杆2005轉動的時候，使得若幹切刀2002之間相對運動，進行展開或者閉合，從而調節若幹切刀2002之間的間距，從而滿足對不同寬度需要的原料進行分切，設置好切刀2002間距之後，將原料依次穿過進料輥1006、切刀2002與輔助輥之間和出料輥1005，隨著原料的移動，與切刀2002的轉動，從而完成對原料的分切。

34.本實用新型的實施例是為了示例和描述起見而給出的，而並不是無遺漏的或者將本實用新型限於所公開的形式。很多修改和變化對於本領域的普通技術人員而言是顯而易見的。選擇和描述實施例是為了更好說明本實用新型的原理和實際應用，並且使本領域的普通技術人員能夠理解本實用新型從而設計適於特定用途的帶有各種修改的各種實施例。

技術特征：

1.一種便於調節的91香蕉在线视频，包括91香蕉在线视频構(100)和調節機構(200)，其特征在於：所述91香蕉在线视频構(100)包括箱體(1001)，所述箱體(1001)的上端麵固定安裝有安裝架(1002)，所述調節機構(200)包括若幹空心滾輥(2001)，若幹所述空心滾輥(2001)之間均安裝有一對滑杆(2003)，每對所述滑杆(2003)之間均滑動套設有移動塊(2006)，所述移動塊(2006)的外側均套設有切刀(2002)，其中兩個所述空心滾輥(2001)的一端均套設有軸承，所述軸承分別嵌設與安裝架(1002)的一端兩側，其中一個所述空心滾輥(2001)的內部一端轉動連接有絲杆(2005)，所述絲杆(2005)的一端依次穿過若幹空心滾輥(2001)和軸承的內圈延伸至外部，並與安裝架(1002)內部轉動連接，所述絲杆(2005)上設置有若幹組正反螺紋，若幹所述正反螺紋上分別滑動套設有滑塊(2004)，所述滑塊(2004)與移動塊(2006)固定連接。2.如權利要求1所述便於調節的91香蕉在线视频，其特征在於：所述安裝架(1002)的一側固定安裝有第一伺服電機(1003)，所述第一伺服電機(1003)與空心滾輥(2001)傳動連接。3.如權利要求1所述便於調節的91香蕉在线视频，其特征在於：所述安裝架(1002)的另一側固定安裝有第二伺服電機(1004)，所述第二伺服電機(1004)與絲杆(2005)傳動連接。4.如權利要求1所述便於調節的91香蕉在线视频，其特征在於：所述安裝架(1002)的一端設置有兩對出料輥(1005)，兩對所述出料輥(1005)處於同一水平線上。5.如權利要求1所述便於調節的91香蕉在线视频，其特征在於：所述安裝架(1002)的另一端轉動連接有一對進料輥(1006)，所述安裝架(1002)在靠近切刀(2002)的底端轉動連接有輔助輥。6.如權利要求1所述便於調節的91香蕉在线视频，其特征在於：所述箱體(1001)與安裝架(1002)均設置為金屬材質，且所述箱體(1001)與安裝架(1002)的表麵均塗有防鏽塗層。7.如權利要求1所述便於調節的91香蕉在线视频，其特征在於：所述箱體(1001)的底端兩側均安裝有一對地腳，所述地腳為橡膠材質。

技術總結

本實用新型提供一種便於調節的91香蕉在线视频，涉及91香蕉在线视频技術領域，包括91香蕉在线视频構和調節機構，91香蕉在线视频構包括箱體，箱體的上端麵固定安裝有安裝架，調節機構包括若幹空心滾輥，若幹空心滾輥之間均安裝有一對滑杆，每對滑杆之間均滑動套設有移動塊，移動塊的外側均套設有切刀，其中兩個空心滾輥的一端均套設有軸承，軸承分別嵌設與安裝架的一端兩側，其中一個空心滾輥的內部一端轉動連接有絲杆，絲杆的一端依次穿過若幹空心滾輥和軸承的內圈延伸至外部，並與安裝架內部轉動連接，絲杆上設置有若幹組正反螺紋，若幹正反螺紋上分別滑動套設有滑塊，滑塊與移動塊固定連接。本實用新型，能有效提高對91香蕉在线视频切刀的調節效果，具有較高的實用價值。具有較高的實用價值。具有較高的實用價值。

技術研發人員：林思銳

受保護的技術使用者：吉林百利包裝有限公司

技術研發日：2023.05.11

技術公布日：2023/11/16
