本實用新型涉及91香蕉在线视频技術領域，具體為一種不幹膠標簽紙收卷裝置。

背景技術：

不幹膠標簽紙在成產過程中需要將寬幅紙張分切成多窄幅紙張，分切完成後需要重新進行收卷，傳統的收卷裝置在收卷過程中常常由於收卷不緊導致收卷不齊整，相鄰兩紙卷間交錯卷入，甚至導致紙帶斷裂報廢。

技術實現要素：

本實用新型的目的在於提供一種不幹膠標簽紙收卷裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種不幹膠標簽紙收卷裝置，包括底座，所述底座的左右兩側豎直設置有兩塊相互平行且對稱的支撐板，所述支撐板上可轉動架設有相互平行且大小相同的主動支撐輥和從動支撐輥，所述主動支撐輥和從動支撐輥的最高點位於同一水平麵，所述主動支撐輥的一端穿透所述支撐板並連接有驅動電機，所述主動支撐輥和從動支撐輥的上方設置有一根收料輥，所述支撐板上設置有卡設所述收料輥的滑槽，所述收料輥可在所述滑槽內自由轉動以及沿所述滑槽上下滑動，所述支撐板的內側設置有兩塊構成所述滑槽的擋板，所述擋板分為靠近所述主動支撐輥的前擋板和靠近所述從動支撐輥的後擋板，所述支撐板上設置有可容納所述前擋板的凹槽，所述支撐板的外側設置有驅動氣缸，所述驅動氣缸穿透所述支撐板並與所述前擋板固定連接，所述滑槽包括上半部分的豎槽和下半部分的斜槽，所述豎槽的中心線位於所述主動支撐輥和從動支撐輥的截麵中心連線的垂直中分麵上，所述斜槽的底部靠近所述主動支撐輥。

進一步的，所述滑槽的頂部設置有限製所述收料輥的限位塊。

進一步的，所述收料輥的兩端設置有卡設在所述滑槽內的滑輪，所述後擋板上設置有限製所述滑輪左右滑出所述滑槽的限位板。

進一步的，所述收料輥為氣脹軸，所述氣脹軸的端部連接有氣管，所述氣管連接有充氣氣缸。

進一步的，所述底座上靠近所述主動支撐輥端設置有方便搬運紙卷的斜台，所述斜台的最高點與所述主動支撐輥的中心軸在同一水平麵上。

進一步的，所述底座上靠近所述從動支撐輥端設置有導向輥。

進一步的，所述豎槽與斜槽連接處光滑連接。

與現有技術相比，本實用新型的有益效果是：

本實用新型的一種不幹膠標簽紙收卷裝置，通過設置兩根支撐輥，保證了收料過程中紙卷的穩定，避免了支撐輥受力過大導致設備損壞，保證了收卷的穩定性，可提高收卷速度；通過設置斜槽和豎槽，保證了紙卷在質量小時，紙卷隻與主動支撐輥相抵且壓緊，避免了紙卷與兩根支撐輥同時相抵，由於壓力不足使得兩根支撐輥轉動不同步或者收料輥運轉不穩定，從而導致紙帶纏繞不緊、錯亂甚至紙帶損壞。

附圖說明

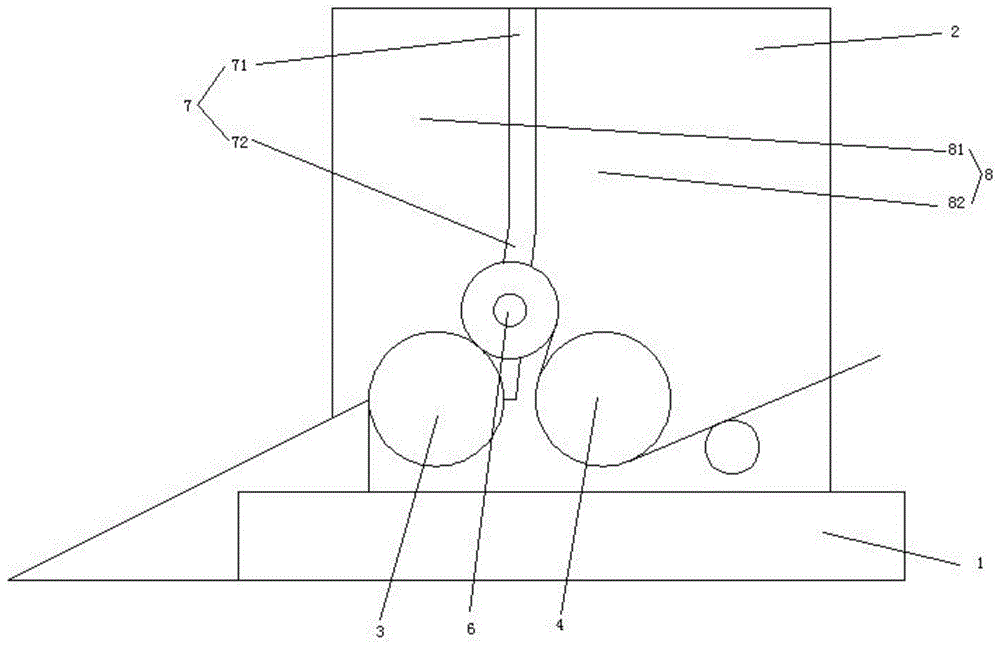

圖1為本實用新型剖麵結構示意圖，

圖2為本實用新型所述支撐板結構示意圖，

其中，1、底座，2、支撐板，3、主動支撐輥，4、從動支撐輥，6、收料輥，7、滑槽，71、豎槽，72、斜槽，8、擋板，81、前擋板，82、後擋板，9、凹槽，10、驅動氣缸。

具體實施方式

下麵將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基於本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本實用新型保護的範圍。

請參閱圖1—圖2，本實用新型提供一種技術方案：一種不幹膠標簽紙收卷裝置，包括底座1，所述底座1的左右兩側豎直設置有兩塊相互平行且對稱的支撐板2，所述支撐板2上可轉動架設有相互平行且大小相同的主動支撐輥3和從動支撐輥4，所述主動支撐輥3和從動支撐輥4的最高點位於同一水平麵，所述主動支撐輥3的一端穿透所述支撐板2並連接有驅動電機，所述主動支撐輥3和從動支撐輥4的上方設置有一根收料輥6，所述支撐板2上設置有卡設所述收料輥6的滑槽7，所述收料輥6可在所述滑槽7內自由轉動以及沿所述滑槽7上下滑動，所述支撐板2的內側設置有兩塊構成所述滑槽7的擋板8，所述擋板8分為靠近所述主動支撐輥3的前擋板81和靠近所述從動支撐輥4的後擋板82，所述支撐板2上設置有可容納所述前擋板81的凹槽9，所述支撐板2的外側設置有推動所述前擋板進出所述凹槽的驅動氣缸10，所述驅動氣缸10的活塞杆穿透所述支撐板2並與所述前擋板81固定連接，所述滑槽7包括上半部分的豎槽71和下半部分的斜槽72，所述豎槽71的中心線位於所述主動支撐輥3和從動支撐輥4的截麵中心連線的垂直中分麵上，所述斜槽72的底部靠近所述主動支撐輥3。

所述滑槽7的頂部設置有限製所述收料輥6的限位塊。

所述收料輥6的兩端設置有卡設在所述滑槽內的滑輪，所述後擋板82上設置有限製所述滑輪左右滑出所述滑槽的限位板。

所述收料輥6為氣脹軸，所述氣脹軸的端部連接有氣管，所述氣管連接有充氣氣缸。

所述底座1上靠近所述主動支撐輥3端設置有方便搬運紙卷的斜台，所述斜台的最高點與所述主動支撐輥3的中心軸在同一水平麵上。

所述底座1上靠近所述從動支撐輥4端設置有導向輥。

所述豎槽71與斜槽72連接處光滑連接。

工作原理：將卷心依次套設在收料輥上，紙帶被分切成多條紙帶後，經過導向輥導向由下往上穿過主動支撐輥和從動支撐輥間的縫隙，然後收卷到收料輥上，由於收料輥與主動支撐輥相抵，主動支撐輥在轉動時帶動收料輥不斷收卷，隨著紙卷的增大，收料輥順著斜槽向上滑動，此時收料輥偏向主動支撐輥，收料輥上的紙卷與主動支撐輥相抵且與從動支撐輥分開，保證了在收卷過程中收料輥的向下的作用力全部作用在主動支撐輥上，從而紙卷與主動支撐輥間壓緊，當收料輥運動到豎槽時，此時紙卷與主動支撐輥和從動支撐輥均相抵，由於此時紙卷的質量足夠大，不會使得紙帶在收卷過程中紙帶無法壓緊，同時雙支撐輥保證了收卷的順暢運行，收卷完成後，啟動驅動氣缸，使前擋板收進凹槽內，推動紙卷，使其順斜台滾出。

盡管已經示出和描述了本實用新型的實施例，對於本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的範圍由所附權利要求及其等同物限定。

技術特征：

1.一種不幹膠標簽紙收卷裝置，其特征在於：包括底座，所述底座的左右兩側豎直設置有兩塊相互平行且對稱的支撐板，所述支撐板上可轉動架設有相互平行且大小相同的主動支撐輥和從動支撐輥，所述主動支撐輥和從動支撐輥的最高點位於同一水平麵，所述主動支撐輥的一端穿透所述支撐板並連接有驅動電機，所述主動支撐輥和從動支撐輥的上方設置有一根收料輥，所述支撐板上設置有卡設所述收料輥的滑槽，所述收料輥可在所述滑槽內自由轉動以及沿所述滑槽上下滑動，所述支撐板的內側設置有兩塊構成所述滑槽的擋板，所述擋板分為靠近所述主動支撐輥的前擋板和靠近所述從動支撐輥的後擋板，所述支撐板上設置有可容納所述前擋板的凹槽，所述支撐板的外側設置有驅動氣缸，所述驅動氣缸穿透所述支撐板並與所述前擋板固定連接，所述滑槽包括上半部分的豎槽和下半部分的斜槽，所述豎槽的中心線位於所述主動支撐輥和從動支撐輥的截麵中心連線的垂直中分麵上，所述斜槽的底部靠近所述主動支撐輥。

2.根據權利要求1所述的不幹膠標簽紙收卷裝置，其特征在於，所述滑槽的頂部設置有限製所述收料輥的限位塊。

3.根據權利要求1所述的不幹膠標簽紙收卷裝置，其特征在於，所述收料輥的兩端設置有卡設在所述滑槽內的滑輪，所述後擋板上設置有限製所述滑輪左右滑出所述滑槽的限位板。

4.根據權利要求1所述的不幹膠標簽紙收卷裝置，其特征在於，所述收料輥為氣脹軸，所述氣脹軸的端部連接有氣管，所述氣管連接有充氣氣缸。

5.根據權利要求1所述的不幹膠標簽紙收卷裝置，其特征在於，所述底座上靠近所述主動支撐輥端設置有方便搬運紙卷的斜台，所述斜台的最高點與所述主動支撐輥的中心軸同一水平麵上。

6.根據權利要求1所述的不幹膠標簽紙收卷裝置，其特征在於，所述底座上靠近所述從動支撐輥端設置有導向輥。

7.根據權利要求1所述的不幹膠標簽紙收卷裝置，其特征在於，所述豎槽與斜槽連接處光滑連接。

技術總結

本實用新型公開了一種不幹膠標簽紙收卷裝置，包括底座，所述底座上設置有支撐板，所述支撐板上架設有支撐輥，所述支撐輥包括主動支撐輥和從動支撐輥，所述支撐板上設置有位於所述支撐輥上方的滑槽，所述滑槽包括上半部分的豎槽和下半部分的斜槽，所述滑槽間可滑動架設有收料輥。本實用新型保證了紙帶在收卷過程中支撐輥和收料輥運行穩定，同時保證了紙帶在收料輥與支撐輥間壓緊，收卷的紙卷緊密而不錯亂。

技術研發人員：沈樹人

受保護的技術使用者：赤壁凱利隆科技有限公司

技術研發日：2019.03.01

技術公布日：2019.11.22
