1.本實用新型涉及薄膜91香蕉在线视频技術領域，尤其涉及一種修正帶91香蕉在线视频收卷軸旋轉驅動裝置。

背景技術：

2.薄膜91香蕉在线视频用於對大尺寸的薄膜狀產品分切成小尺寸的產品，薄膜狀產品有諸如：卷紙、包裝膜、膠帶、修正帶、塑料薄膜、橡膠膜、無紡布、皮具等等，薄膜91香蕉在线视频廣泛應用於造紙、包裝、印刷、膠帶、塑料薄膜、橡膠製品、化纖無紡布、皮具等行業。修正帶91香蕉在线视频便是薄膜91香蕉在线视频的一種。

3.薄膜91香蕉在线视频都具有一個用於放置大尺寸產品的中心轉軸以及用於收納小尺寸的收卷軸，中心轉軸和收卷軸都需要轉動，從而可以保證收卷的正常進行。行業內的傳統91香蕉在线视频，對於收卷軸驅動與傳動如下不足：1、采用磁粉離合器與減速電機組合，響應滯後，結構複雜；2、齒輪齧合，存在打齒、卡死現象，噪音大，易損壞。

4.因此，現有技術存在缺陷，需要改進。

技術實現要素：

5.本實用新型要解決的技術問題是：提供一種修正帶91香蕉在线视频收卷軸旋轉驅動裝置，降低結構複雜度，及時響應，減少打齒、卡死的現象，降低噪音，減少損壞的概率。

6.本實用新型的技術方案如下：提供一種修正帶91香蕉在线视频收卷軸旋轉驅動裝置，包括：收卷軸，支撐板，安裝在所述支撐板上的氣缸，與所述氣缸的輸出端連接的移動件，分別安裝在所述移動件上的軸承、電機，穿在所述軸承上的驅動杆，與所述驅動杆連接的主動摩擦輪；所述電機的輸出軸與所述驅動杆連接，所述收卷軸的一端為被動摩擦輪，所述主動摩擦輪與所述被動摩擦輪配合。

7.當收卷軸需要轉動時，氣缸的輸出端推動移動件，也即帶動軸承、電機、驅動杆移動，使得主動摩擦輪與被動摩擦輪齧合，電機運行，帶動驅動杆轉動，由於驅動杆與所述主動摩擦輪連接，主動摩擦輪也會轉動，從而可以實現主動摩擦輪帶動被動摩擦輪轉動，也即實現了收卷軸轉動。

8.當需要收卷軸停止轉動時，先停止電機工作，待收卷軸完全停止後，然後氣缸將輸出端拉回，移動件以及移動件上的軸承、電機、驅動杆也便拉回，使得主動摩擦盤與所述被動摩擦盤脫離接觸，便實現了收卷軸停止轉動，方便取出收卷軸。在本方案中，傳動結構十分簡單，能夠及時響應，采用主動摩擦盤與被動摩擦盤配合的方式，有效減少了打齒、卡死現象，噪音小，不易損壞。

9.進一步地，修正帶91香蕉在线视频收卷軸旋轉驅動裝置還包括：聯軸器，所述電機的輸出軸通過聯軸器與驅動杆連接。所述聯軸器用於連接驅動杆與電機的輸出軸。

10.進一步地，修正帶91香蕉在线视频收卷軸旋轉驅動裝置還包括：與所述移動件的前端連接的第一阻尼件，安裝在卷軸板上的第二阻尼件，所述第一阻尼件與所述第二阻尼件配合，所

述收卷軸放置在所述卷軸板上；所述第一阻尼件為阻尼板，所述第二阻尼件包括：阻尼安裝件、活動阻尼、彈簧、轉軸，所述轉軸穿過所述阻尼安裝件和活動阻尼，所述彈簧的兩端分別與所述活動阻尼的一端、阻尼安裝件抵接；所述活動阻尼的另一端朝向所述被動摩擦輪，所述阻尼板朝向活動阻尼中未接觸彈簧的一端。在阻尼板未接觸到活動阻尼時，活動阻尼的一端在彈簧的作用下會抵接被動摩擦輪，此時，限製收卷軸輕易轉動。在主動摩擦輪與被動摩擦輪齧合後，阻尼板將抵接活動阻尼，將活動阻尼與被動摩擦輪的抵接推開，從而可以方便收卷軸自由轉動。

11.進一步地，修正帶91香蕉在线视频收卷軸旋轉驅動裝置還包括：安裝在支撐板上的支架，所述移動件通過導向結構安裝在所述支架上。所述導向結構為滑塊和導軌，所述移動件安裝在滑塊上，所述導軌安裝在支架上。滑塊與導軌的配合，可以方便氣缸推動移動件。

12.進一步地，所述氣缸通過氣缸安裝件安裝在支撐板上，所述支架和氣缸安裝件分別安裝在支撐板的兩側，所述支撐板設置有工作孔，所述聯軸器穿過所述工作孔。

13.采用上述方案，本實用新型提供一種修正帶91香蕉在线视频收卷軸旋轉驅動裝置，當收卷軸需要轉動時，氣缸的輸出端推動移動件，也即帶動軸承、電機、驅動杆移動，使得主動摩擦輪與被動摩擦輪齧合，電機運行，帶動驅動杆轉動，由於驅動杆與所述主動摩擦輪連接，主動摩擦輪也會轉動，從而可以實現主動摩擦輪帶動被動摩擦輪轉動，也即實現了收卷軸轉動。當需要收卷軸停止轉動時，先停止電機工作，待收卷軸完全停止後，然後氣缸將輸出端拉回，移動件以及移動件上的軸承、電機、驅動杆也便拉回，使得主動摩擦盤與所述被動摩擦盤脫離接觸，便實現了收卷軸停止轉動，方便取出收卷軸。在本方案中，傳動結構十分簡單，能夠及時響應，采用主動摩擦盤與被動摩擦盤配合的方式，有效減少了打齒、卡死現象，噪音小，不易損壞。

附圖說明

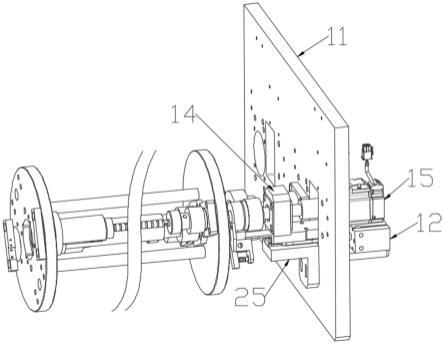

14.圖1為本實用新型的一實施例的結構示意圖；

15.圖2為氣缸、軸承、驅動杆、移動件、主動摩擦輪的結構示意圖；

16.圖3為收卷軸的結構示意圖；

17.圖4為第一阻尼件、第二阻尼件抵接時的狀態圖。

具體實施方式

18.以下結合附圖和具體實施例，對本實用新型進行詳細說明。

19.請參閱圖1-圖4，本實施例提供一種修正帶91香蕉在线视频收卷軸旋轉驅動裝置，包括：收卷軸10，支撐板11，安裝在所述支撐板11上的氣缸12，與所述氣缸12的輸出端連接的移動件13，分別安裝在所述移動件13上的軸承14、電機15，穿在所述軸承14上的驅動杆16，與所述驅動杆16連接的主動摩擦輪17；所述電機15的輸出軸與所述驅動杆16連接，所述收卷軸10的一端為被動摩擦輪18，所述主動摩擦輪17與所述被動摩擦輪18配合。

20.當收卷軸10需要轉動時，氣缸12的輸出端推動移動件13，也即帶動軸承14、電機15、驅動杆16移動，使得主動摩擦輪17與被動摩擦輪18齧合，電機15運行，帶動驅動杆16轉動，由於驅動杆16與所述主動摩擦輪17連接，主動摩擦輪17也會轉動，從而可以實現主動摩擦輪17帶動被動摩擦輪18轉動，也即實現了收卷軸10轉動。

21.當需要收卷軸10停止轉動時，先停止電機15工作，待收卷軸10完全停止後，然後氣缸12將輸出端拉回，移動件13以及移動件13上的軸承14、電機15、驅動杆16也便拉回，使得主動摩擦盤與所述被動摩擦盤脫離接觸，便實現了收卷軸10停止轉動，方便取出收卷軸10。在本方案中，傳動結構十分簡單，能夠及時響應，采用主動摩擦盤與被動摩擦盤配合的方式，有效減少了打齒、卡死現象，噪音小，不易損壞。

22.在本實施例中，修正帶91香蕉在线视频收卷軸旋轉驅動裝置還包括：聯軸器19，所述電機15的輸出軸通過聯軸器19與驅動杆16連接。所述聯軸器19用於連接驅動杆16與電機15的輸出軸。

23.在本實施例中，修正帶91香蕉在线视频收卷軸旋轉驅動裝置還包括：與所述移動件13的前端連接的第一阻尼件20，安裝在卷軸板上的第二阻尼件，所述第一阻尼件20與所述第二阻尼件配合，所述收卷軸10放置在所述卷軸板30上；所述第一阻尼件20為阻尼板，所述第二阻尼件包括：阻尼安裝件21、活動阻尼22、彈簧23、轉軸24，所述轉軸24穿過所述阻尼安裝件21和活動阻尼22，所述彈簧23的兩端分別與所述活動阻尼22的一端、阻尼安裝件21抵接；所述活動阻尼22的另一端朝向所述被動摩擦輪18，所述阻尼板朝向活動阻尼22中未接觸彈簧23的一端。在阻尼板未接觸到活動阻尼22時，活動阻尼22的一端在彈簧23的作用下會抵接被動摩擦輪18，此時，限製收卷軸10輕易轉動。在主動摩擦輪17與被動摩擦輪18齧合後，阻尼板將抵接活動阻尼22，將活動阻尼22與被動摩擦輪18的抵接推開，從而可以方便收卷軸10自由轉動。

24.在本實施例中，修正帶91香蕉在线视频收卷軸旋轉驅動裝置還包括：安裝在支撐板11上的支架25，所述移動件13通過導向結構安裝在所述支架25上。所述導向結構為滑塊26和導軌27，所述移動件13安裝在滑塊26上，所述導軌27安裝在支架25上。滑塊26與導軌27的配合，可以方便氣缸12推動移動件13。

25.在本實施例中，所述氣缸12通過氣缸安裝件28安裝在支撐板11上，所述支架25和氣缸安裝件28分別安裝在支撐板11的兩側，所述支撐板11設置有工作孔，所述聯軸器19穿過所述工作孔。

26.采用上述方案，本實用新型提供一種修正帶91香蕉在线视频收卷軸旋轉驅動裝置，當收卷軸需要轉動時，氣缸的輸出端推動移動件，也即帶動軸承、電機、驅動杆移動，使得主動摩擦輪與被動摩擦輪齧合，電機運行，帶動驅動杆轉動，由於驅動杆與所述主動摩擦輪連接，主動摩擦輪也會轉動，從而可以實現主動摩擦輪帶動被動摩擦輪轉動，也即實現了收卷軸轉動。當需要收卷軸停止轉動時，先停止電機工作，待收卷軸完全停止後，然後氣缸將輸出端拉回，移動件以及移動件上的軸承、電機、驅動杆也便拉回，使得主動摩擦盤與所述被動摩擦盤脫離接觸，便實現了收卷軸停止轉動，方便取出收卷軸。在本方案中，傳動結構十分簡單，能夠及時響應，采用主動摩擦盤與被動摩擦盤配合的方式，有效減少了打齒、卡死現象，噪音小，不易損壞。

27.以上僅為本實用新型的較佳實施例而已，並不用於限製本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護範圍之內。

技術特征：

1.一種修正帶91香蕉在线视频收卷軸旋轉驅動裝置，其特征在於，包括：收卷軸，支撐板，安裝在所述支撐板上的氣缸，與所述氣缸的輸出端連接的移動件，分別安裝在所述移動件上的軸承、電機，穿在所述軸承上的驅動杆，與所述驅動杆連接的主動摩擦輪；所述電機的輸出軸與所述驅動杆連接，所述收卷軸的一端為被動摩擦輪，所述主動摩擦輪與所述被動摩擦輪配合。2.根據權利要求1所述的一種修正帶91香蕉在线视频收卷軸旋轉驅動裝置，其特征在於，還包括：聯軸器，所述電機的輸出軸通過聯軸器與驅動杆連接。3.根據權利要求1所述的一種修正帶91香蕉在线视频收卷軸旋轉驅動裝置，其特征在於，還包括：與所述移動件的前端連接的第一阻尼件，安裝在卷軸板上的第二阻尼件，所述第一阻尼件與所述第二阻尼件配合，所述收卷軸放置在所述卷軸板上；所述第一阻尼件為阻尼板，所述第二阻尼件包括：阻尼安裝件、活動阻尼、彈簧、轉軸，所述轉軸穿過所述阻尼安裝件和活動阻尼，所述彈簧的兩端分別與所述活動阻尼的一端、阻尼安裝件抵接；所述活動阻尼的另一端朝向所述被動摩擦輪，所述阻尼板朝向活動阻尼中未接觸彈簧的一端。4.根據權利要求2所述的一種修正帶91香蕉在线视频收卷軸旋轉驅動裝置，其特征在於，還包括：安裝在支撐板上的支架，所述移動件通過導向結構安裝在所述支架上。5.根據權利要求4所述的一種修正帶91香蕉在线视频收卷軸旋轉驅動裝置，其特征在於，所述導向結構為滑塊和導軌，所述移動件安裝在滑塊上，所述導軌安裝在支架上。6.根據權利要求4所述的一種修正帶91香蕉在线视频收卷軸旋轉驅動裝置，其特征在於，所述氣缸通過氣缸安裝件安裝在支撐板上，所述支架和氣缸安裝件分別安裝在支撐板的兩側，所述支撐板設置有工作孔，所述聯軸器穿過所述工作孔。

技術總結

本實用新型公開一種修正帶91香蕉在线视频收卷軸旋轉驅動裝置，包括：收卷軸，支撐板，安裝在所述支撐板上的氣缸，與所述氣缸的輸出端連接的移動件，分別安裝在所述移動件上的軸承、電機，穿在所述軸承上的驅動杆，與所述驅動杆連接的主動摩擦輪；所述電機的輸出軸與所述驅動杆連接，所述收卷軸的一端為被動摩擦輪，所述主動摩擦輪與所述被動摩擦輪配合。本實用新型的傳動結構十分簡單，能夠及時響應，采用主動摩擦盤與被動摩擦盤配合的方式，有效減少了打齒、卡死現象，噪音小，不易損壞。不易損壞。不易損壞。

技術研發人員：張景宏

受保護的技術使用者：深圳市英諾維信自動化設備有限公司

技術研發日：2022.12.05

技術公布日：2023/3/21
