本實用新型涉及一種91香蕉在线视频，特別是一種91香蕉在线视频的自動穿料係統。

背景技術：

目前金屬、塑料、紙等膜狀、片狀柔性物料原料幅寬度較大，需經91香蕉在线视频進行細化分切。由於91香蕉在线视频分切柔性物料需要穿引並繞纏多個轉軸。目前柔性物料牽引並繞纏轉軸主要是靠人手牽引繞纏操作，影響柔性物料牽引並繞纏的速度及柔性物料的定位精度，定位精度影響柔性物料分切的品質。由於操作人員將手放到分切刀內部，因此，牽引柔性物料時需要將91香蕉在线视频的總開關關掉。若忘掉關掉總開關，存在一定的安全隱患。因此，現在需要一種能實現柔性物料自動穿引並纏繞在轉軸上的係統。

技術實現要素：

本實用新型的目的，在於提供一種91香蕉在线视频的自動穿料係統。

本實用新型解決其技術問題的解決方案是：91香蕉在线视频的自動穿料係統，包括安裝在機架上的兩塊立板，每塊所述立板的內側麵安裝有鏈輪鏈條送料機構，每個所述鏈輪鏈條送料機構包括分布在多根轉軸旁的多個送料鏈輪以及循環鏈條，所述循環鏈條上安裝有物料夾，兩個鏈輪鏈條送料機構中的物料夾之間形成夾料空間，其中一塊立板旁布置有驅動電機，所述驅動電機的輸出端直接或者間接與其相近的送料鏈輪連接，與所述驅動電機連接的送料鏈輪通過傳動軸與另一個鏈輪鏈條送料機構中相應的送料鏈輪連接。

作為上述技術方案的進一步改進，多根所述轉軸分別為上入料輥、位於上入料輥下方的下入料輥、第一輔助輥、位於第一輔助輥下方的第二輔助輥以及位於上入料輥和第一輔助輥之間的第三輔助輥，多個所述送料鏈輪分別為位於上入料輥上方的第一鏈輪、位於上入料輥內側的第二鏈輪、位於上入料輥外側的第三鏈輪、位於第三鏈輪下方的第四鏈輪、位於下入料輥內側的第五鏈輪、位於第三輔助輥外側上部的第六鏈輪、位於第三輔助輥內側的第七鏈輪、位於第二輔助輥內側上部的第八鏈輪、位於第二輔助輥內側下部的第九鏈輪、位於第四鏈輪下方外側的第十鏈輪以及位於第十鏈輪上方的第十一鏈輪，所述循環鏈條依次繞過第一鏈輪、第二鏈輪、第三鏈輪、第四鏈輪、第五鏈輪、第六鏈輪、第七鏈輪、第八鏈輪、第九鏈輪、第十鏈輪和第十一鏈輪。

作為上述技術方案的進一步改進，所述第五鏈輪和第六鏈輪之間布置有第一張緊輪，所述第七鏈輪和第八鏈輪之間布置依次布置有第二張緊輪和第三張緊輪，所述第二張緊輪和第三張緊輪位於第一輔助輥的外側。

作為上述技術方案的進一步改進，所述第二張緊輪位於第三張緊輪上方，所述循環鏈條繞過第七鏈輪的下部後繞過第二張緊輪的上部。

作為上述技術方案的進一步改進，所述第八鏈輪和第九鏈輪之間布置有第四張緊輪。

作為上述技術方案的進一步改進，所述第九鏈輪和第十鏈輪之間依次布置有第五張緊輪和第六張緊輪。

作為上述技術方案的進一步改進，所述物料夾的一端固定在循環鏈條上，物料夾的另一端布置有U形夾子。

作為上述技術方案的進一步改進，所述送料鏈輪通過軸承和支撐杆安裝在立板上。

本實用新型的有益效果是：本實用新型通過兩個物料夾將柔性物料的兩端夾緊後，驅動電機驅使送料鏈輪轉動後，循環鏈條帶著物料夾和柔性物料穿過多根轉軸後至要求位置，從而達到簡單快捷高效柔性物料的牽引。本實用新型適用於91香蕉在线视频中。

附圖說明

為了更清楚地說明本實用新型實施例中的技術方案，下麵將對實施例描述中所需要使用的附圖作簡單說明。顯然，所描述的附圖隻是本實用新型的一部分實施例，而不是全部實施例，本領域的技術人員在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他設計方案和附圖。

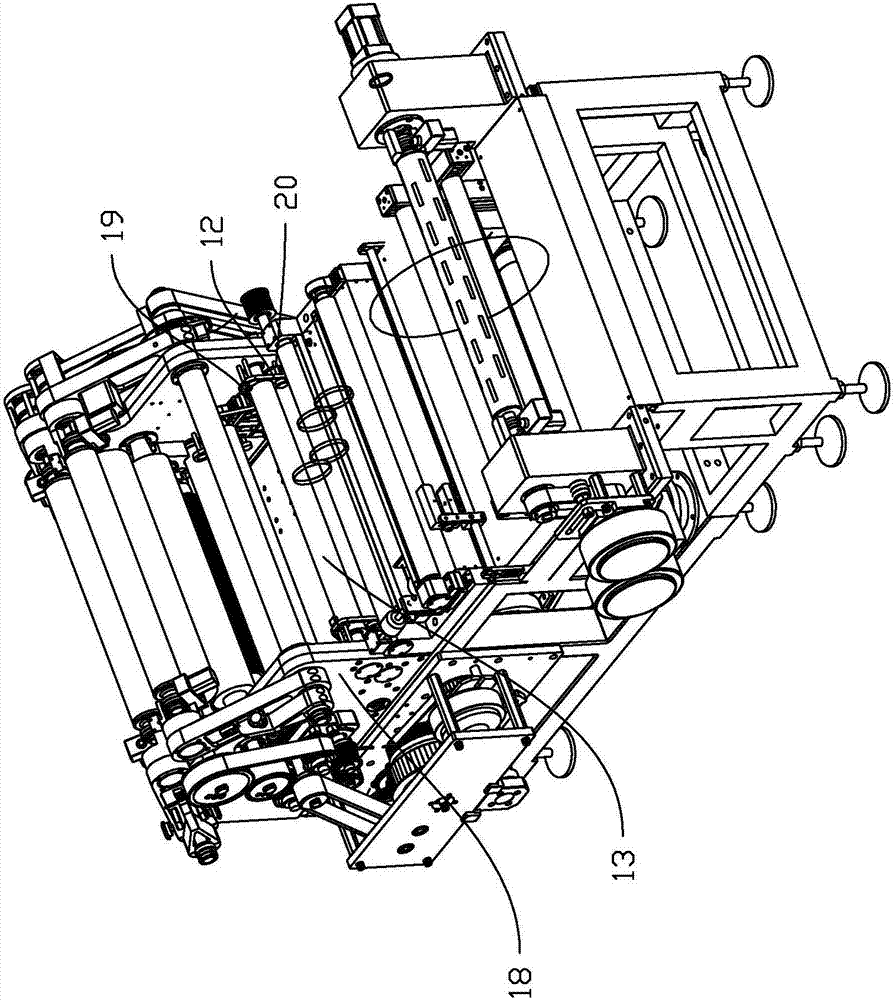

圖1是本實用新型的結構示意圖；

圖2是本實用新型的剖視圖。

具體實施方式

以下將結合實施例和附圖對本實用新型的構思、具體結構及產生的技術效果進行清楚、完整地描述，以充分地理解本實用新型的目的、特征和效果。顯然，所描述的實施例隻是本實用新型的一部分實施例，而不是全部實施例，基於本實用新型的實施例，本領域的技術人員在不付出創造性勞動的前提下所獲得的其他實施例，均屬於本實用新型保護的範圍。另外，文中所提到的所有聯接/連接關係，並非單指構件直接相接，而是指可根據具體實施情況，通過添加或減少聯接輔件，來組成更優的聯接結構。

參照圖1～圖2，91香蕉在线视频的自動穿料係統，包括安裝在機架上的兩塊立板18，每塊所述立板18的內側麵安裝有鏈輪鏈條送料機構，每個所述鏈輪鏈條送料機構包括分布在多根轉軸旁的多個送料鏈輪以及循環鏈條12，所述循環鏈條12上安裝有物料夾19，兩個鏈輪鏈條送料機構中的物料夾19之間形成夾料空間，其中一塊立板18旁布置有驅動電機，所述驅動電機的輸出端直接或者間接與其相近的送料鏈輪連接，與所述驅動電機連接的送料鏈輪通過傳動軸與另一個鏈輪鏈條送料機構中相應的送料鏈輪連接。兩個鏈輪鏈條送料機構中相對應的兩個送料鏈輪之間的間距大於柔性物料的寬度。

通過兩個物料夾19將柔性物料的兩端夾緊後，驅動電機驅使送料鏈輪轉動後，循環鏈條12帶著物料夾19和柔性物料穿過多根轉軸後至要求位置，從而達到簡單快捷高效柔性物料的牽引。當柔性物料到位後驅動電機驅使物料夾19移動至不影響91香蕉在线视频正常工作的位置。

作為上述技術方案的進一步改進，多根所述轉軸分別為上入料輥13、位於上入料輥13下方的下入料輥14、第一輔助輥16、位於第一輔助輥16下方的第二輔助輥17以及位於上入料輥13和第一輔助輥16之間的第三輔助輥15，多個所述送料鏈輪分別為位於上入料輥13上方的第一鏈輪1、位於上入料輥13內側的第二鏈輪2、位於上入料輥13外側的第三鏈輪3、位於第三鏈輪3下方的第四鏈輪4、位於下入料輥14內側的第五鏈輪5、位於第三輔助輥15外側上部的第六鏈輪6、位於第三輔助輥15內側的第七鏈輪7、位於第二輔助輥17內側上部的第八鏈輪8、位於第二輔助輥17內側下部的第九鏈輪9、位於第四鏈輪4下方外側的第十鏈輪10以及位於第十鏈輪10上方的第十一鏈輪11，所述循環鏈條12依次繞過第一鏈輪1、第二鏈輪2、第三鏈輪3、第四鏈輪4、第五鏈輪5、第六鏈輪6、第七鏈輪7、第八鏈輪8、第九鏈輪9、第十鏈輪10和第十一鏈輪11。

進一步作為優選的實施方式，所述第五鏈輪5和第六鏈輪6之間布置有第一張緊輪21，所述第七鏈輪7和第八鏈輪8之間布置依次布置有第二張緊輪22和第三張緊輪23，所述第二張緊輪22和第三張緊輪23位於第一輔助輥16的外側。

進一步作為優選的實施方式，所述第二張緊輪22位於第三張緊輪23上方，所述循環鏈條12繞過第七鏈輪7的下部後繞過第二張緊輪22的上部。

進一步作為優選的實施方式，所述第八鏈輪8和第九鏈輪9之間布置有第四張緊輪24。

進一步作為優選的實施方式，所述第九鏈輪9和第十鏈輪10之間依次布置有第五張緊輪25和第六張緊輪26。

循環鏈條12依次繞過第一鏈輪1、第二鏈輪2、第三鏈輪3、第四鏈輪4、第五鏈輪5、第一張緊輪21、第六鏈輪6、第七鏈輪7、第二張緊輪22、第三張緊輪23、第八鏈輪8、第四張緊輪24、第九鏈輪9、第五張緊輪25、第六張緊輪26、第十鏈輪10和第十一鏈輪11。兩個物料夾19將柔性物料夾19緊後，在驅動電機的帶到下，物料夾19隨著循環鏈條12經過第一鏈輪1、第二鏈輪2和第三鏈輪3後，柔性物料穿過上入料輥13和下入料輥14之間的間隙，隨後柔性物料經過第四鏈輪4和第五鏈輪5轉向後向上移動，經第一張緊輪21和第六鏈輪6後繞過第三輔助輥15的上部後，再經第七鏈輪7的下部、第二張緊輪22的上部和第三張緊輪23的外側後穿入第一輔助輥16和第二輔助輥17之間的間隙，完成穿料。物料夾19經第四張緊輪24和第九鏈輪9移動至第九鏈輪9和第十鏈輪10之間。需進行穿料時，物料夾19經第五張緊輪25、第六張緊輪26、第十鏈輪10和第十一鏈輪11返回至原始位置。

進一步作為優選的實施方式，所述物料夾19的一端固定在循環鏈條12上，物料夾19的另一端布置有U形夾子。U形夾子通過彈力將柔性物料夾19緊，防止在穿料過程中，柔性物料脫落。

進一步作為優選的實施方式，所述送料鏈輪通過軸承和支撐杆20安裝在立板18上。具體地，送料鏈輪通過軸承安裝在支撐杆20的一端，支撐杆20的另一端通過螺栓固定在立板18上。

以上是對本實用新型的較佳實施方式進行了具體說明，但本實用新型創造並不限於所述實施例，熟悉本領域的技術人員在不違背本實用新型精神的前提下還可作出種種的等同變型或替換，這些等同的變型或替換均包含在本申請權利要求所限定的範圍內。

技術特征：

1.91香蕉在线视频的自動穿料係統，其特征在於：包括安裝在機架上的兩塊立板，每塊所述立板的內側麵安裝有鏈輪鏈條送料機構，每個所述鏈輪鏈條送料機構包括分布在多根轉軸旁的多個送料鏈輪以及循環鏈條，所述循環鏈條上安裝有物料夾，兩個鏈輪鏈條送料機構中的物料夾之間形成夾料空間，其中一塊立板旁布置有驅動電機，所述驅動電機的輸出端直接或者間接與其相近的送料鏈輪連接，與所述驅動電機連接的送料鏈輪通過傳動軸與另一個鏈輪鏈條送料機構中相應的送料鏈輪連接。

2.根據權利要求1所述的91香蕉在线视频的自動穿料係統，其特征在於：多根所述轉軸分別為上入料輥、位於上入料輥下方的下入料輥、第一輔助輥、位於第一輔助輥下方的第二輔助輥以及位於上入料輥和第一輔助輥之間的第三輔助輥，多個所述送料鏈輪分別為位於上入料輥上方的第一鏈輪、位於上入料輥內側的第二鏈輪、位於上入料輥外側的第三鏈輪、位於第三鏈輪下方的第四鏈輪、位於下入料輥內側的第五鏈輪、位於第三輔助輥外側上部的第六鏈輪、位於第三輔助輥內側的第七鏈輪、位於第二輔助輥內側上部的第八鏈輪、位於第二輔助輥內側下部的第九鏈輪、位於第四鏈輪下方外側的第十鏈輪以及位於第十鏈輪上方的第十一鏈輪，所述循環鏈條依次繞過第一鏈輪、第二鏈輪、第三鏈輪、第四鏈輪、第五鏈輪、第六鏈輪、第七鏈輪、第八鏈輪、第九鏈輪、第十鏈輪和第十一鏈輪。

3.根據權利要求2所述的91香蕉在线视频的自動穿料係統，其特征在於：所述第五鏈輪和第六鏈輪之間布置有第一張緊輪，所述第七鏈輪和第八鏈輪之間布置依次布置有第二張緊輪和第三張緊輪，所述第二張緊輪和第三張緊輪位於第一輔助輥的外側。

4.根據權利要求3所述的91香蕉在线视频的自動穿料係統，其特征在於：所述第二張緊輪位於第三張緊輪上方，所述循環鏈條繞過第七鏈輪的下部後繞過第二張緊輪的上部。

5.根據權利要求2或3或4所述的91香蕉在线视频的自動穿料係統，其特征在於：所述第八鏈輪和第九鏈輪之間布置有第四張緊輪。

6.根據權利要求2或3或4所述的91香蕉在线视频的自動穿料係統，其特征在於：所述第九鏈輪和第十鏈輪之間依次布置有第五張緊輪和第六張緊輪。

7.根據權利要求1所述的91香蕉在线视频的自動穿料係統，其特征在於：所述物料夾的一端固定在循環鏈條上，物料夾的另一端布置有U形夾子。

8.根據權利要求1所述的91香蕉在线视频的自動穿料係統，其特征在於：所述送料鏈輪通過軸承和支撐杆安裝在立板上。

技術總結

本實用新型公開了91香蕉在线视频的自動穿料係統，包括安裝在機架上的兩塊立板，每塊所述立板的內側麵安裝有鏈輪鏈條送料機構，每個鏈輪鏈條送料機構包括分布在多根轉軸旁的多個送料鏈輪以及循環鏈條，循環鏈條上安裝有物料夾，兩個鏈輪鏈條送料機構中的物料夾之間形成夾料空間，其中一塊立板旁布置有驅動電機，驅動電機的輸出端直接或者間接與其相近的送料鏈輪連接，與驅動電機連接的送料鏈輪通過傳動軸與另一個鏈輪鏈條送料機構中相應的送料鏈輪連接。通過兩個物料夾將柔性物料的兩端夾緊後，驅動電機驅使送料鏈輪轉動後，循環鏈條帶著物料夾和柔性物料穿過多根轉軸後至要求位置，從而達到簡單快捷高效柔性物料的牽引。本實用新型適用於91香蕉在线视频中。

技術研發人員：張前龍

受保護的技術使用者：深圳市友利特精密機械製造有限公司

文檔號碼：201720176781

技術研發日：2017.02.24

技術公布日：2017.10.03
